多特征曲面数控铣削加工练习坯件

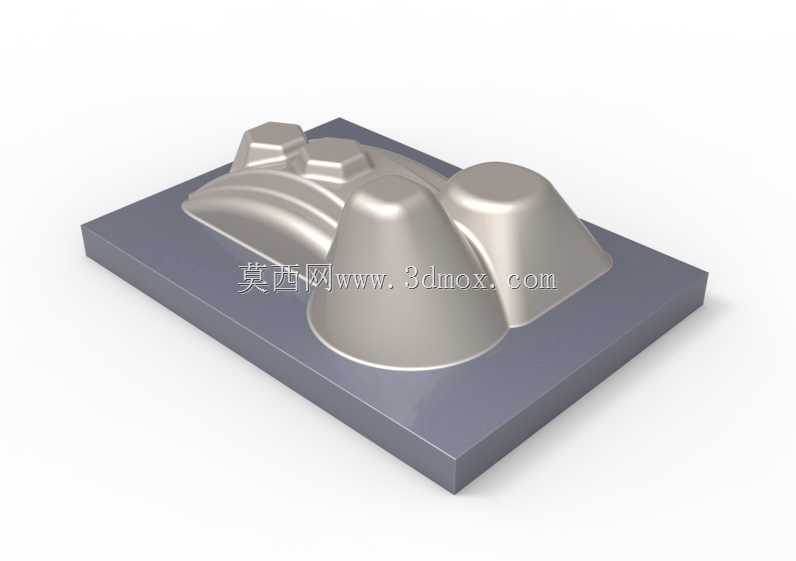

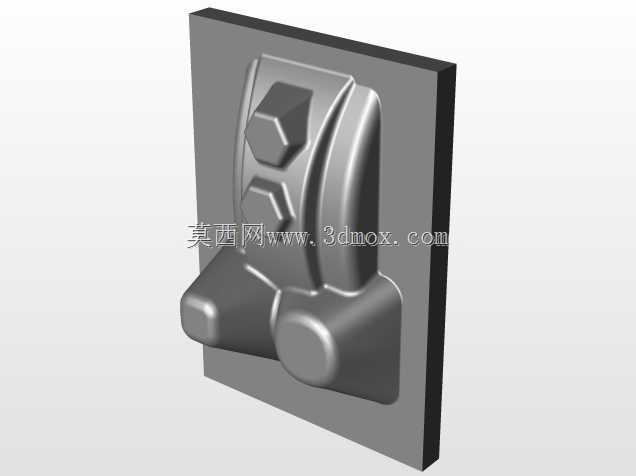

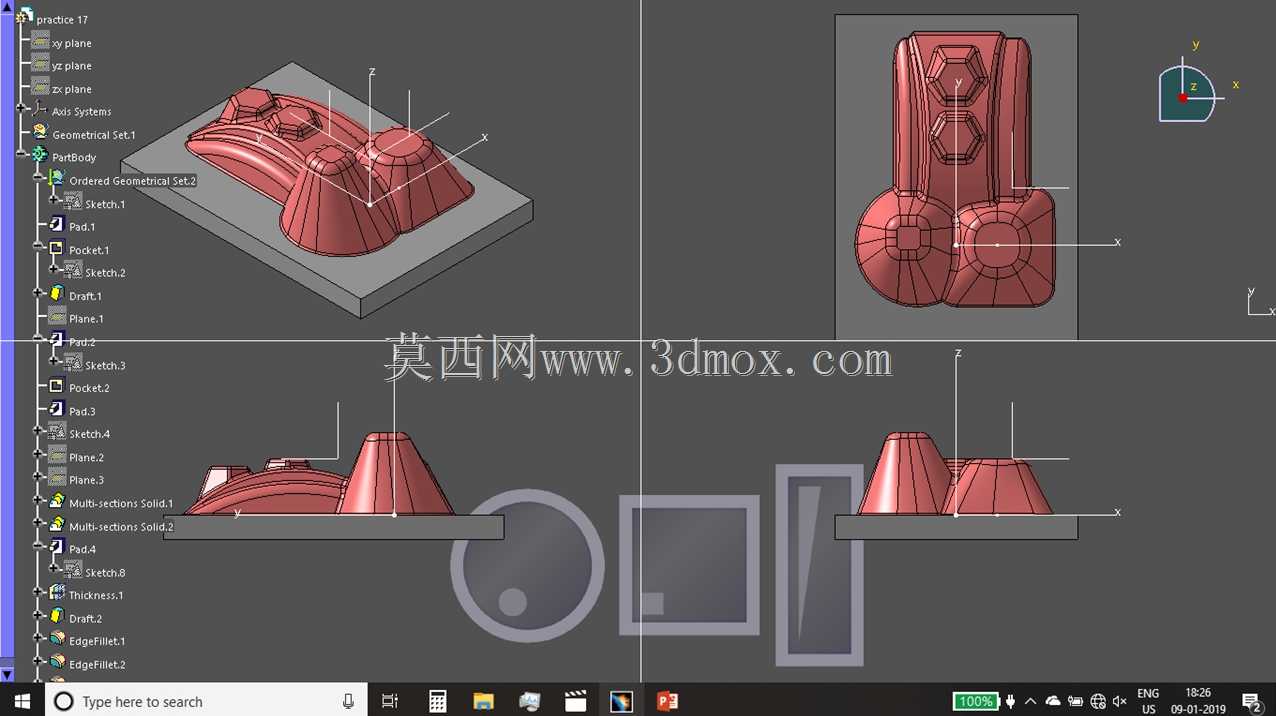

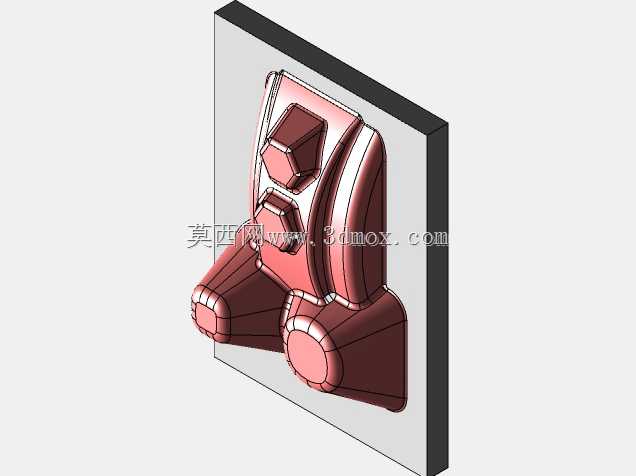

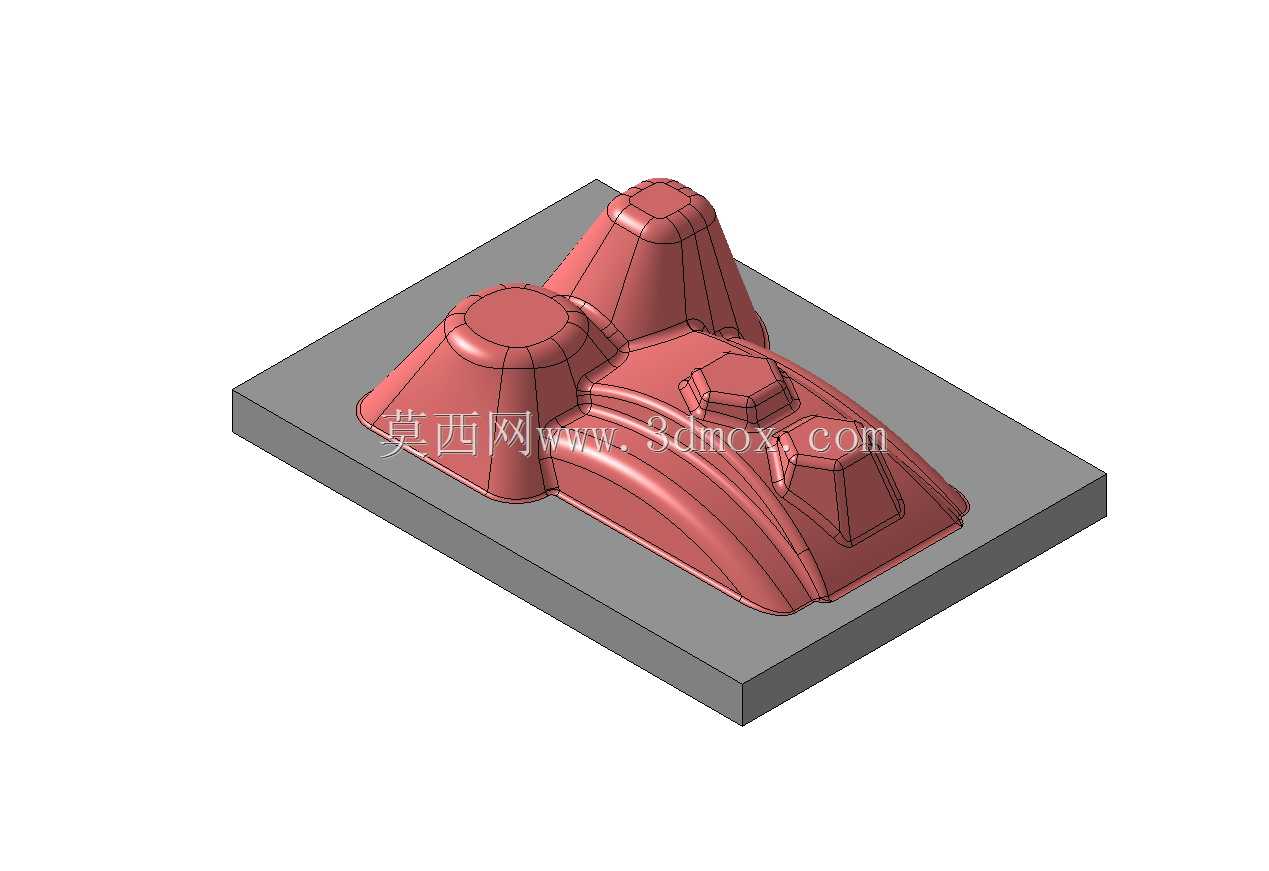

这类带复合成型特征的坯料件，主要用于数控加工操作实训、CAM编程验证场景，是车间技工培训、院校数控专业实操环节常用的练习载体，也可作为五轴加工中心设备调试时的标准试切件，用来校验机床多轴联动精度、刀具路径合理性。从结构设计来看，坯体采用带安装基准边的方形底板作为承载基体，底板四周预留均匀的装夹余量，可直接适配平口钳、真空吸盘等常见工装的装夹范围，无需额外制作专用夹具就能完成固定，装夹后基准面与机床工作台平行度可直接通过打表校准，大幅降低实训准备阶段的辅助工时。坯体上集成的三类特征各有加工验证指向：两个相邻的锥台类凸台，分别采用圆锥面、方锥面过渡结构，可用来练习等高铣削、曲面流线加工的参数设置，验证不同锥度下刀具步距、进给速度的匹配效果，锥台根部与底板衔接处做了微小圆角过渡，避免加工时出现应力集中导致的崩边问题；相邻的弧形拱面结构，属于双向曲率的复杂曲面，可用来练习投影加工、环绕等距加工策略，验证曲面加工时的刀路过切检查逻辑，拱面的弧度设置覆盖了常用的圆弧加工曲率范围，能直观反映加工后的表面粗糙度差异；拱面后方的两个小尺寸六角凸台，可用来练习平面铣削、轮廓铣削的分层加工，验证小尺寸特征加工时的刀具让刀补偿参数设置。设计时特意将不同类型的加工特征整合在同一块坯料上，单次装夹即可完成平面、斜面、曲面、轮廓等多类型加工工序的练习，不需要频繁更换坯料调整工装，能有效提升实训环节的时间利用率。所有特征的高度差控制在常规立铣刀的有效切削刃长度范围内，不需要使用加长杆刀具即可完成全特征加工，避免刀具刚性不足带来的振纹问题，各特征之间预留了足够的走刀安全距离，相邻特征加工时不会出现刀具干涉相邻已加工面的情况。底板的厚度设置兼顾了装夹刚性和材料成本，装夹时夹持侧边即可保证加工过程中坯体无位移，加工完成后可直接作为工艺样件留存，用于后续新员工培训时的加工效果参照。
