钛合金光剑握持手柄结构工程设计

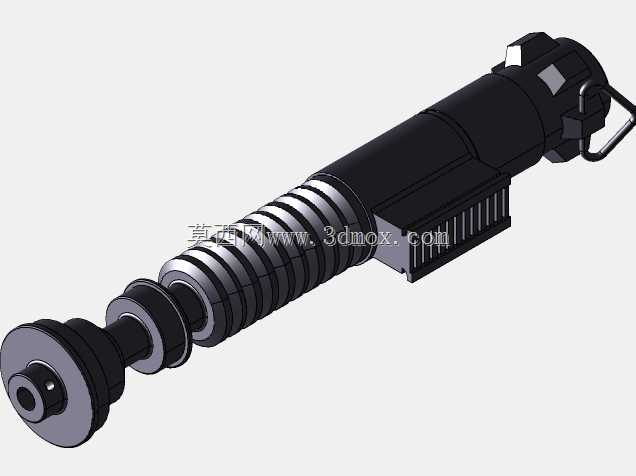

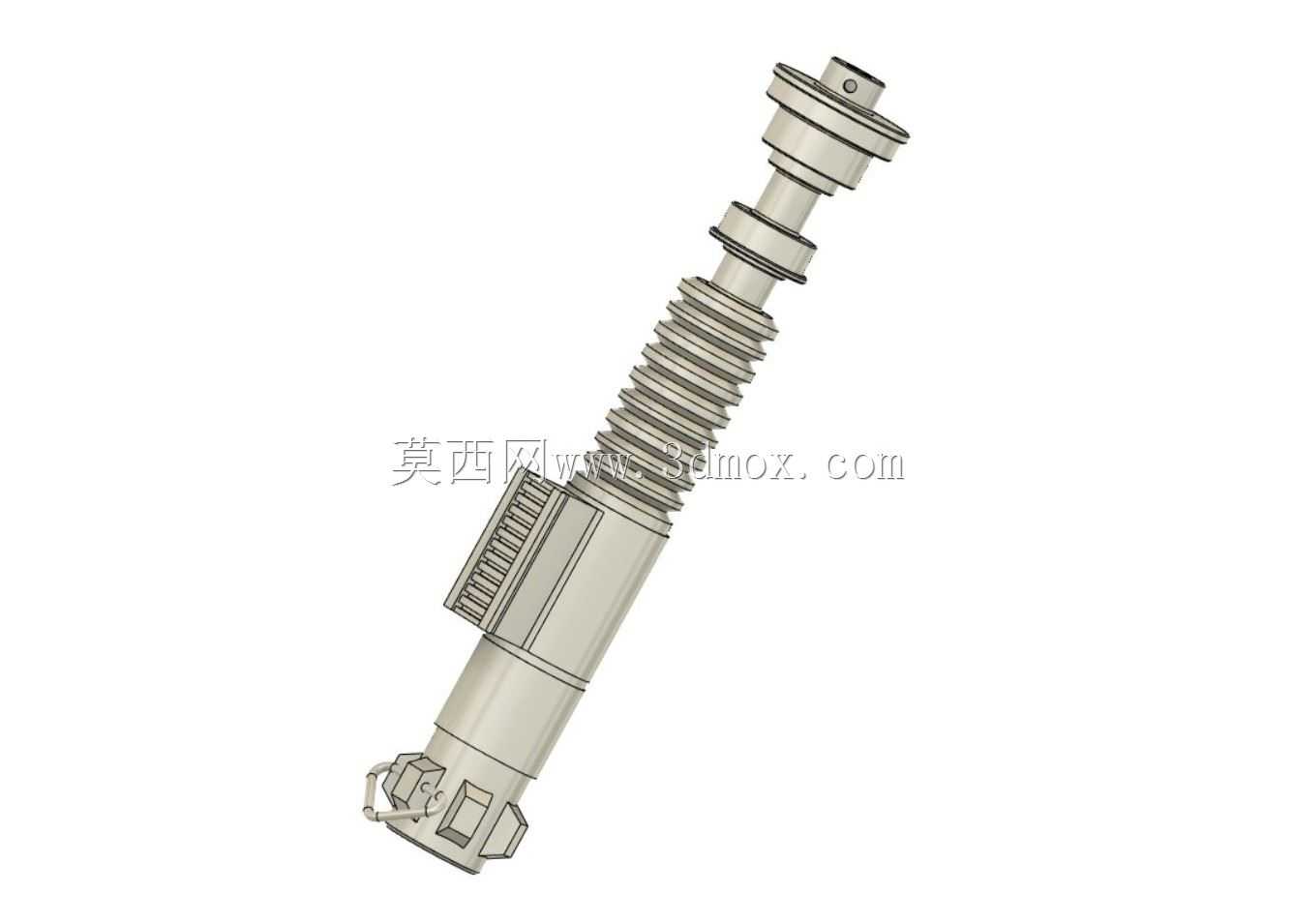

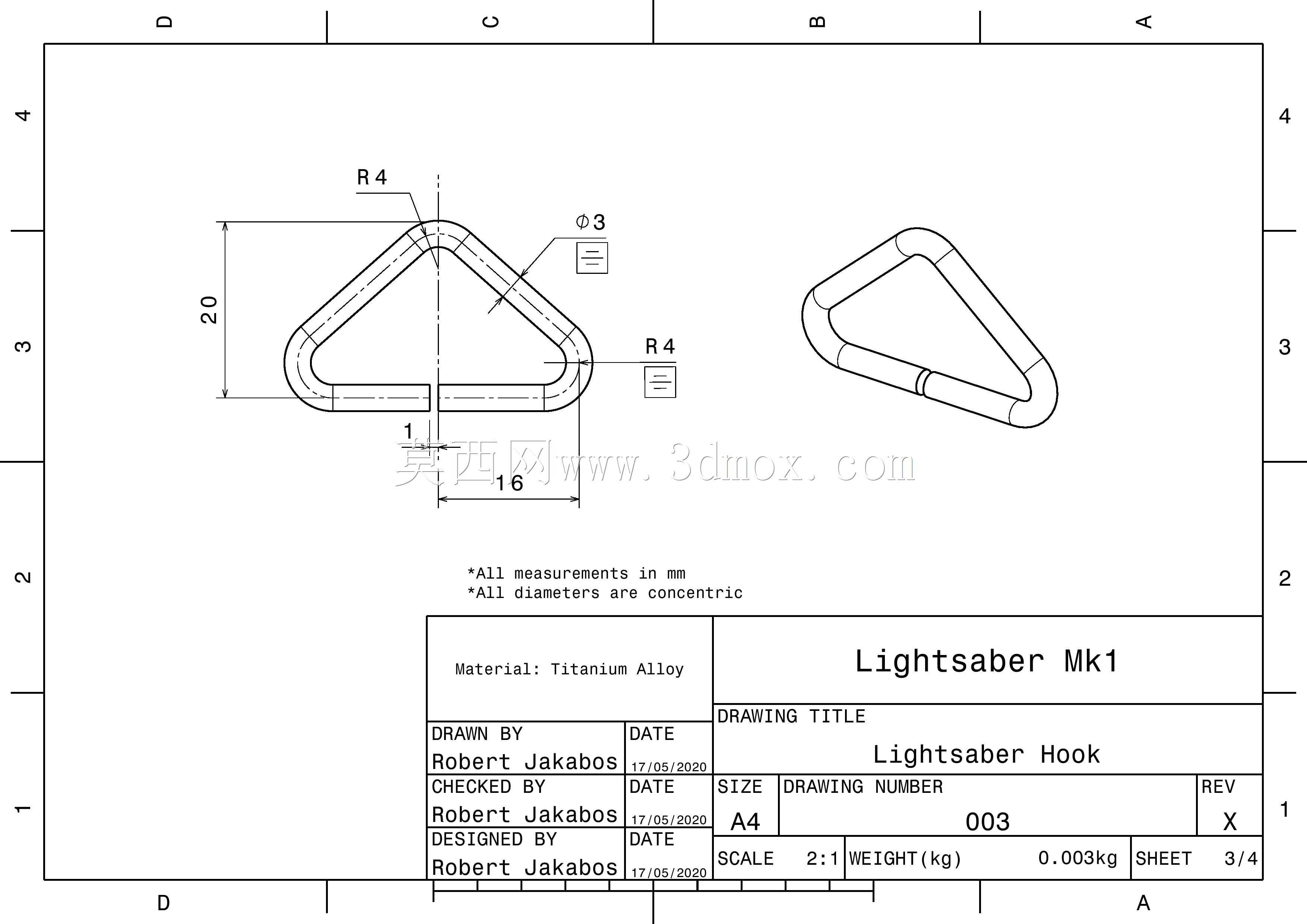

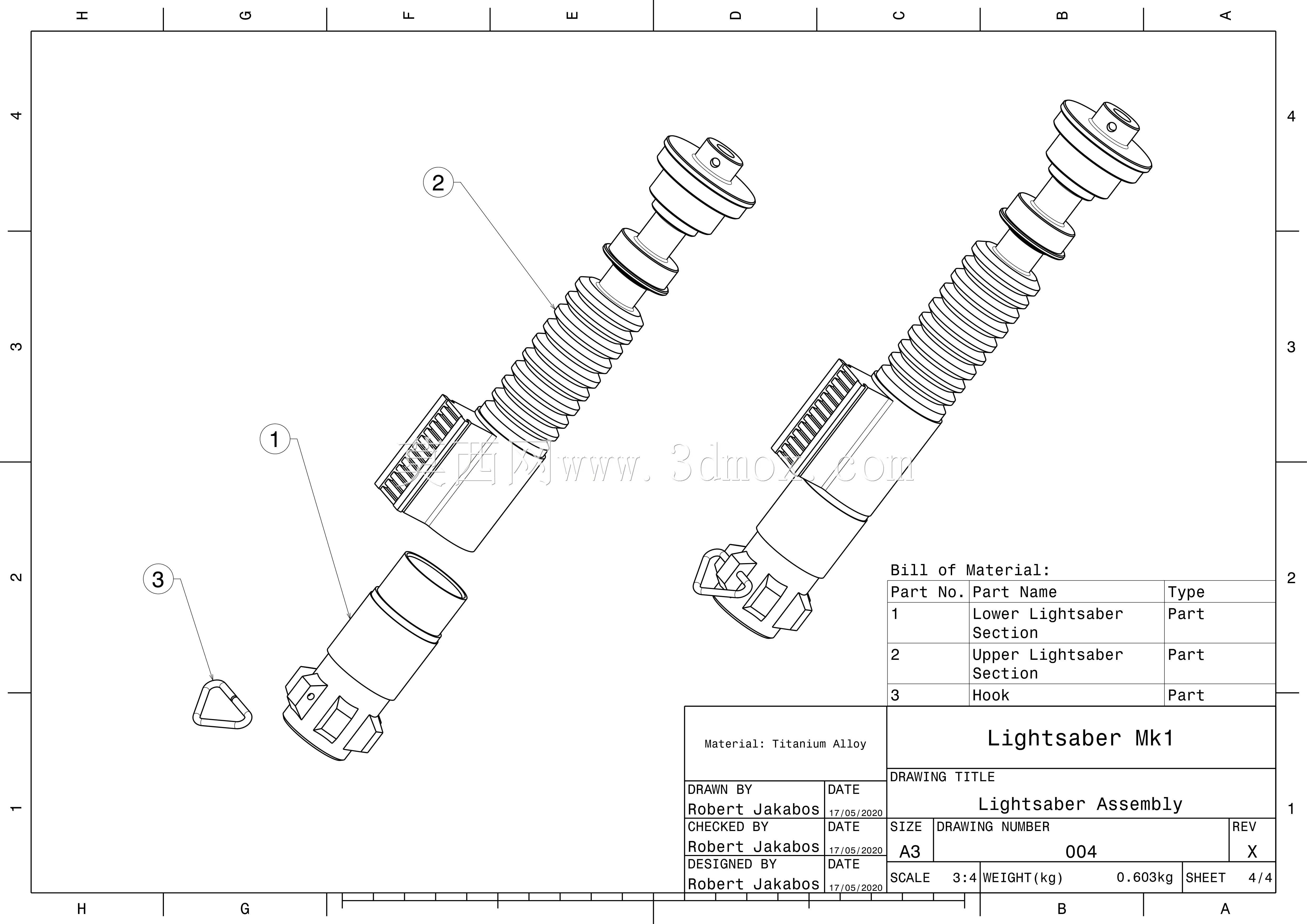

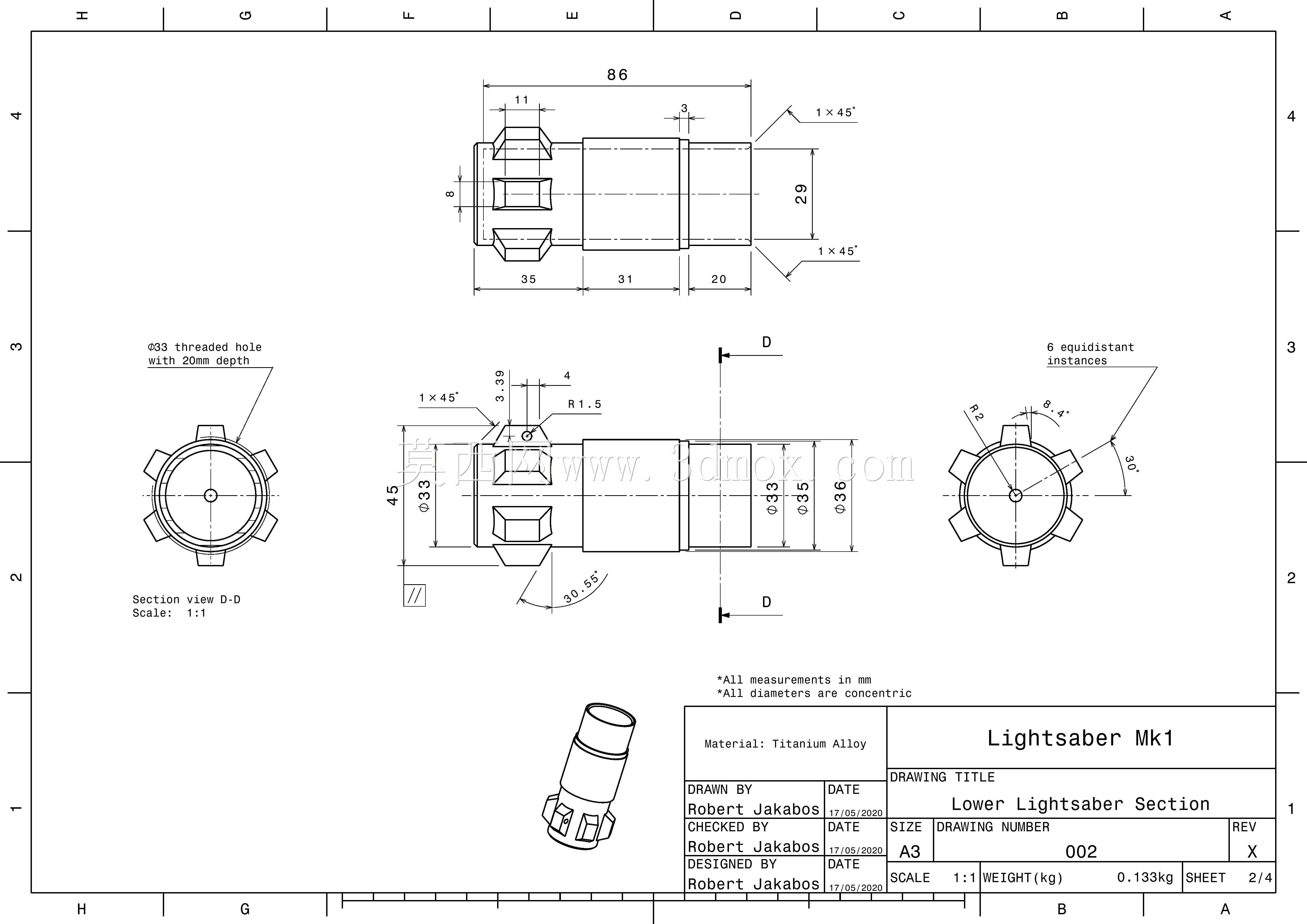

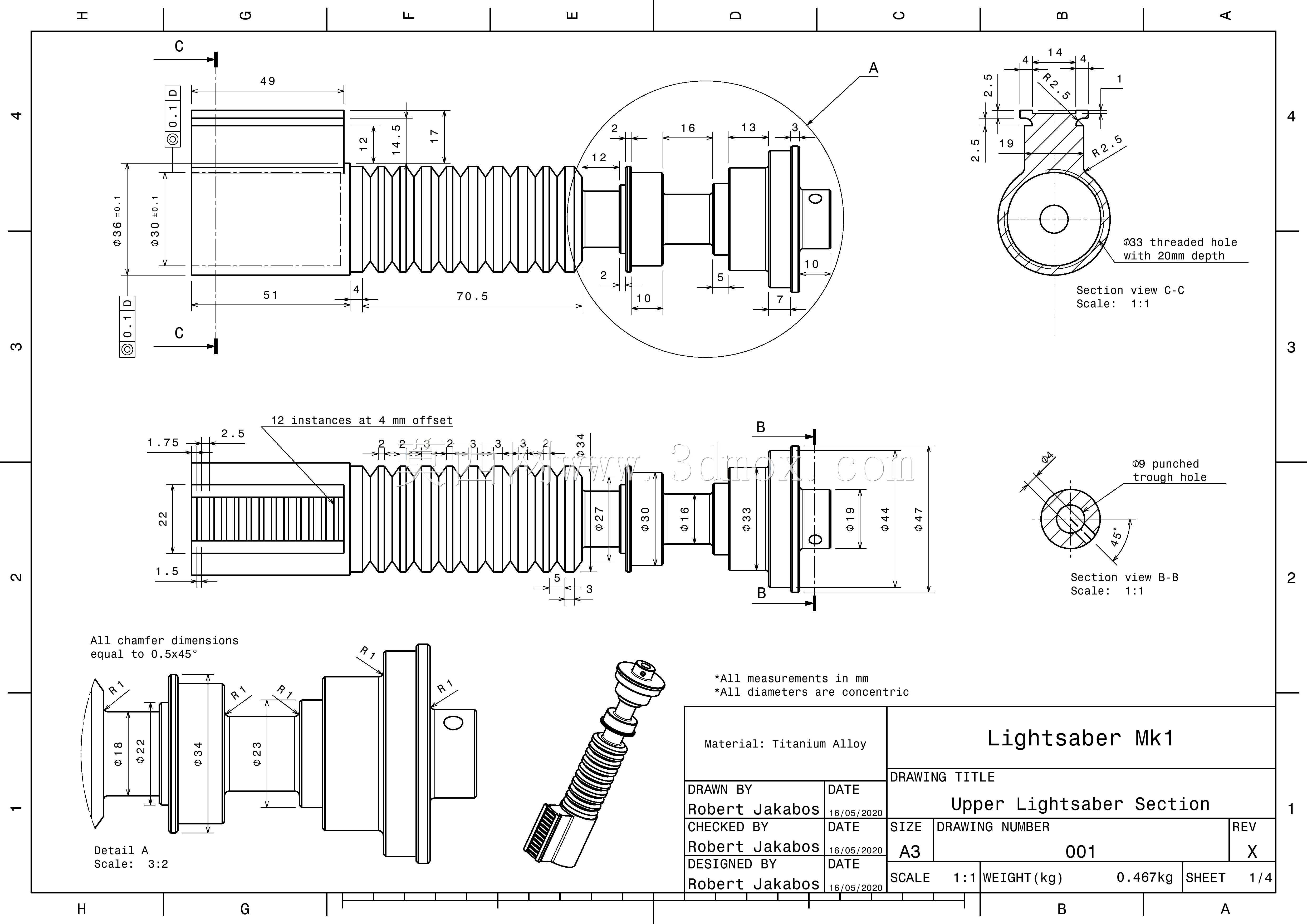

这套结构设计面向高精度影视道具复刻与手持功能构件开发场景，核心解决手持类长杆功能件的握持舒适度、结构强度与装配精度平衡问题，可直接用于定制化道具生产、手持功能设备握持段开发等实际工程场景。从结构布局来看，整体采用分段式同轴设计，主体握持段设置等距环形防滑肋结构，肋高与肋间距经过人体工学适配，单手握持时手指可自然卡入肋槽，长时间持握不会出现滑脱问题，同时环形肋结构也能提升构件径向抗形变能力，降低薄壁段受挤压变形的概率。构件前端设置标准外螺纹连接段，螺纹深度与螺距匹配常规功能扩展件的安装需求，可直接对接不同功能的端头组件，无需额外加工转接结构；尾端设置带定位销孔的法兰安装座，安装孔位采用对称布局，可通过两颗紧固件完成与尾部端盖或功能模块的固定，定位销与孔的配合公差控制在H7/g6级别，装配后同轴度误差可控制在0.02mm以内，避免长杆装配后出现偏心晃动问题。设计阶段优先选用钛合金作为基材，在保证整体结构强度满足手持使用抗冲击要求的前提下，将整体重量控制在合理区间，降低长时间持握的负重感。图纸中对所有倒角、退刀槽、螺纹收尾位置都做了明确尺寸标注，加工时可直接按图编程，无需二次确认工艺细节；剖视图清晰展示了内部阶梯孔的布局，内部孔道同轴度要求统一，可通过一次装夹完成内孔加工，减少装夹误差带来的装配问题。细节设计上，侧方凸台设置了贯穿螺纹孔，可用于安装固定功能附件，螺纹孔深度满足常规螺丝拧入深度要求，不会出现滑牙问题；所有外露棱边都做了小尺寸倒角处理，既避免加工后锐边割手，也能提升构件表面处理后的外观质感。尺寸链设计上，各分段长度公差、外径公差都做了明确标注，总装后各段衔接处无明显台阶错位，装配完成后整体外观流畅，同时各分段之间采用轴孔配合加端面定位的方式，拆装维护时可快速拆分，不会出现配合过紧无法拆卸的问题。
