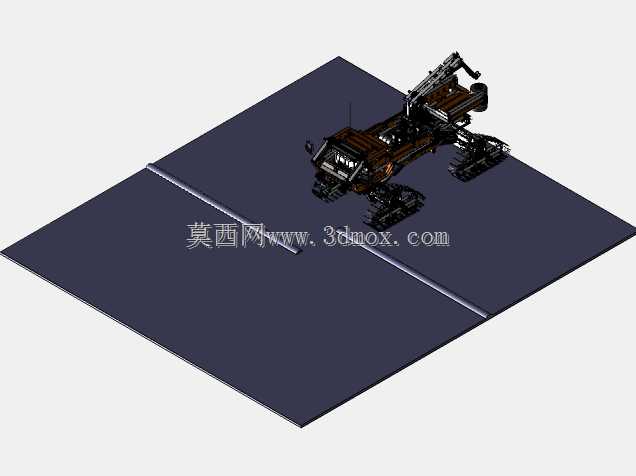

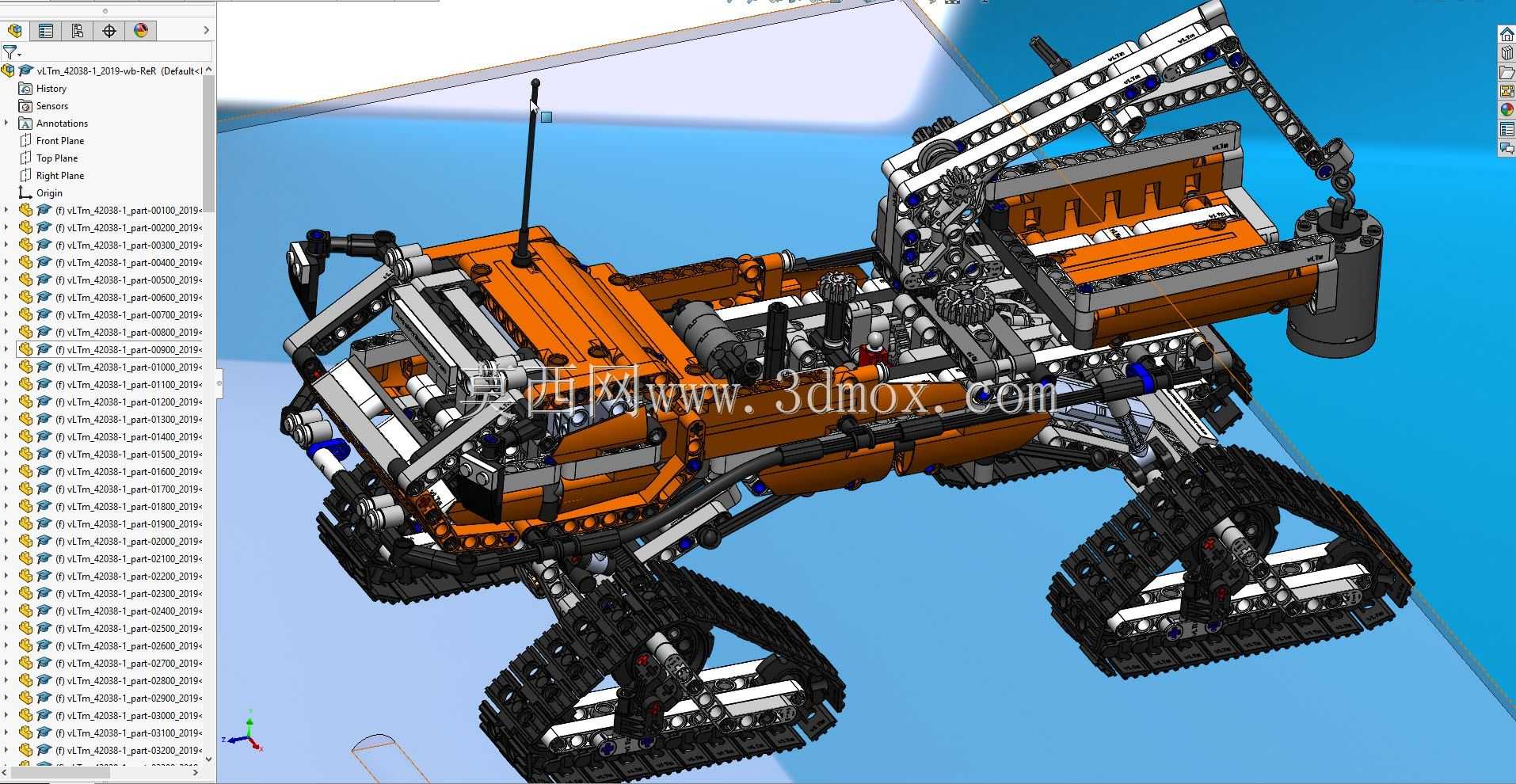

乐高履带式工程作业机械臂载具设计

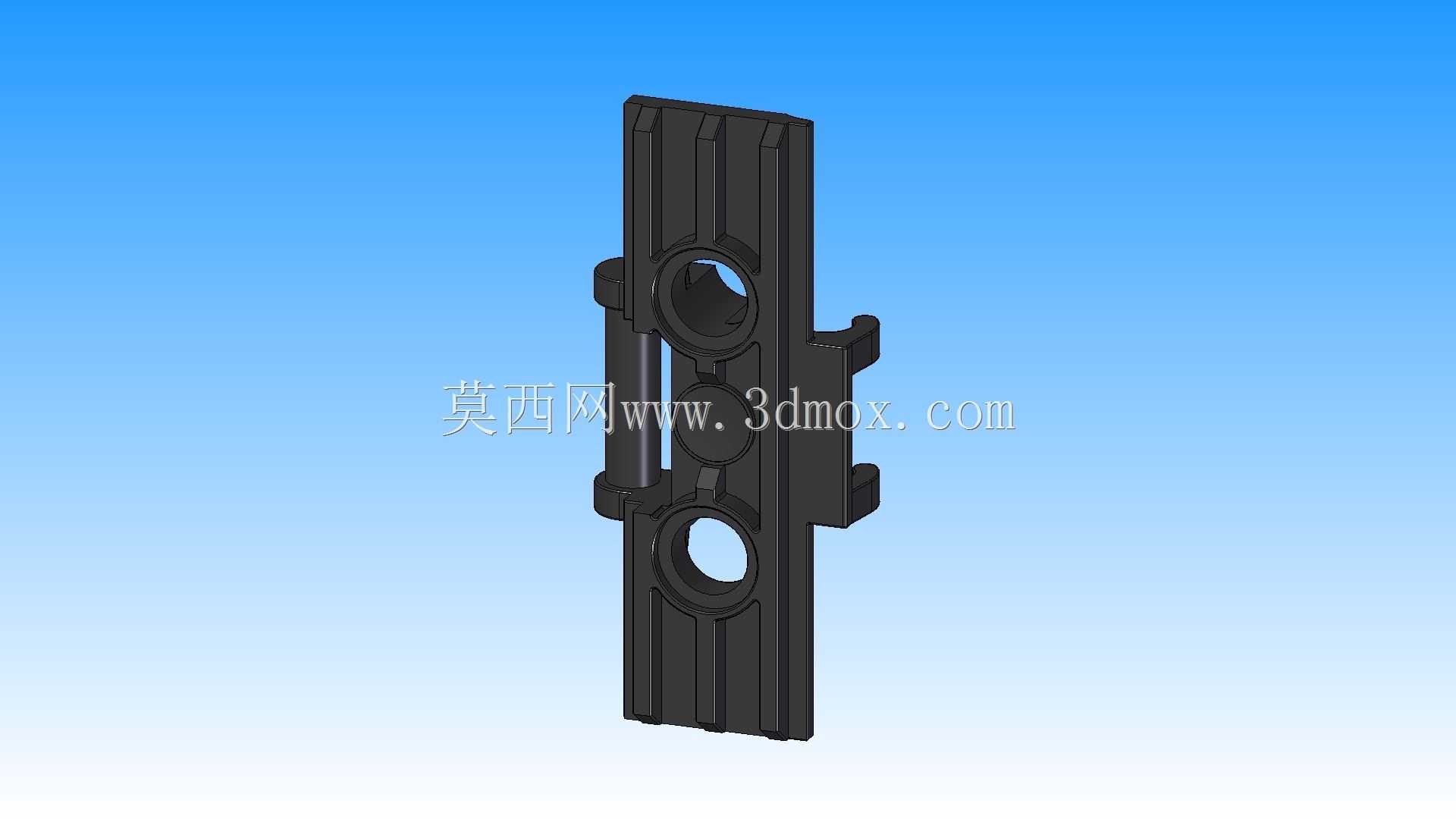

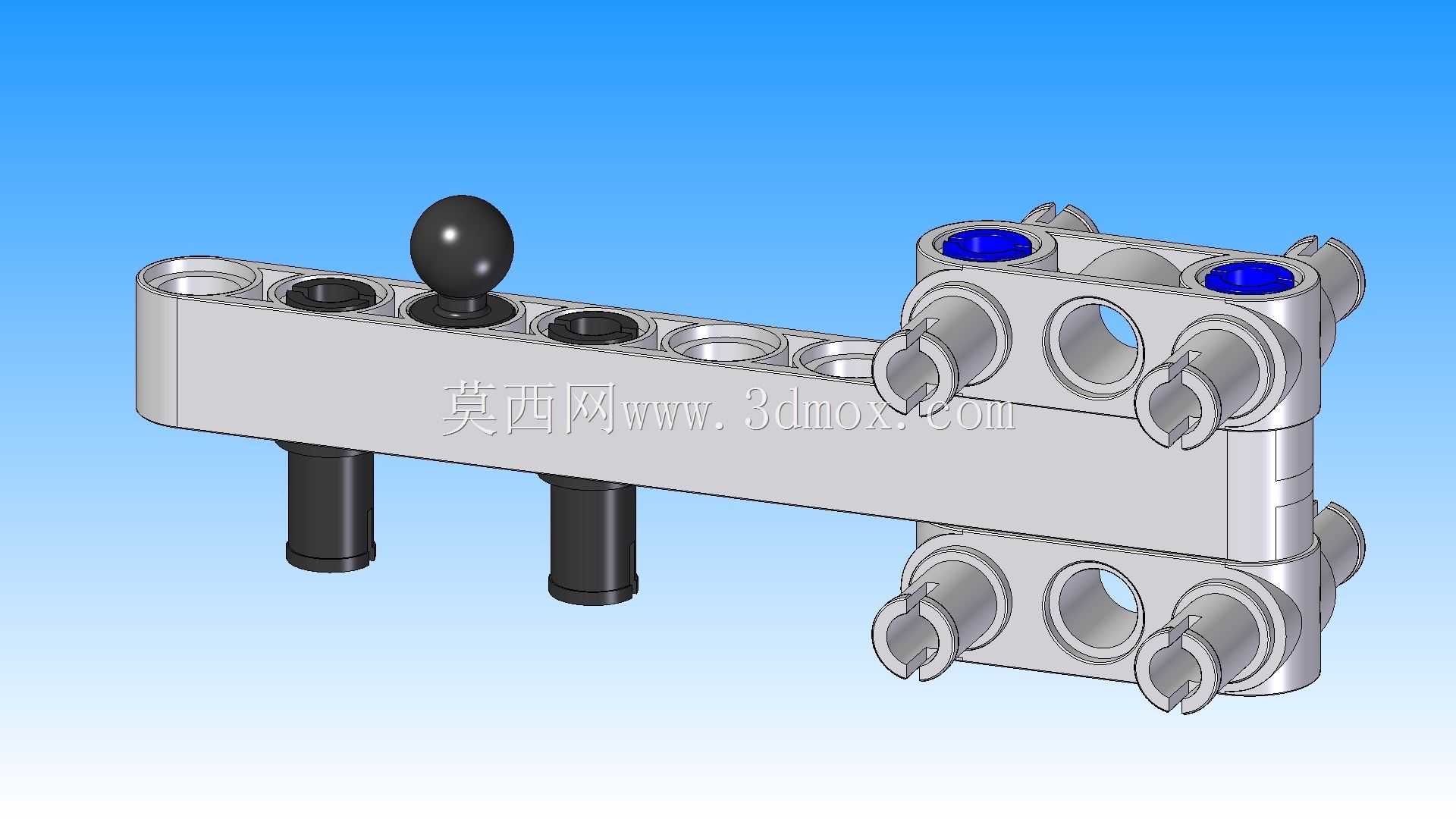

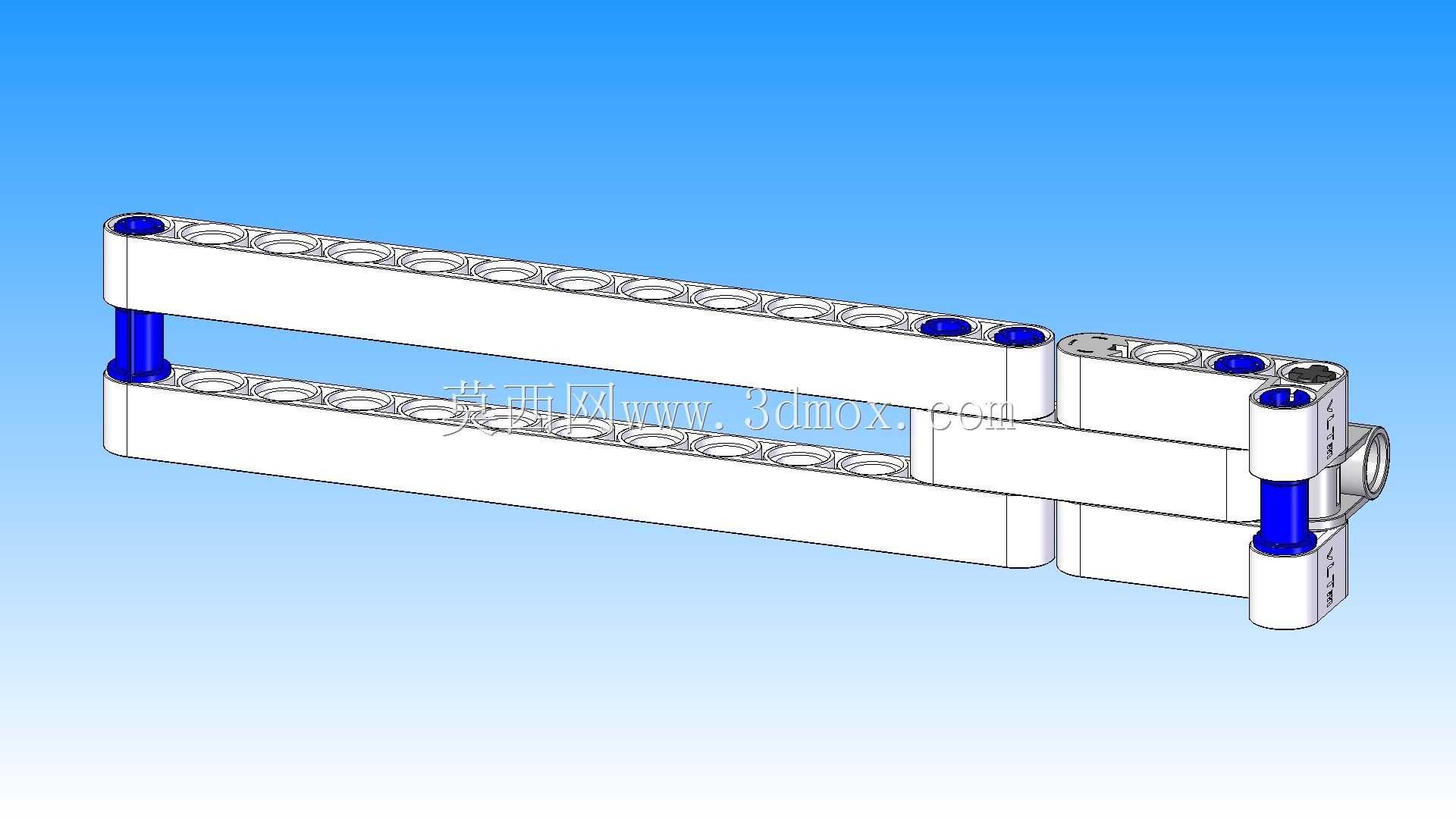

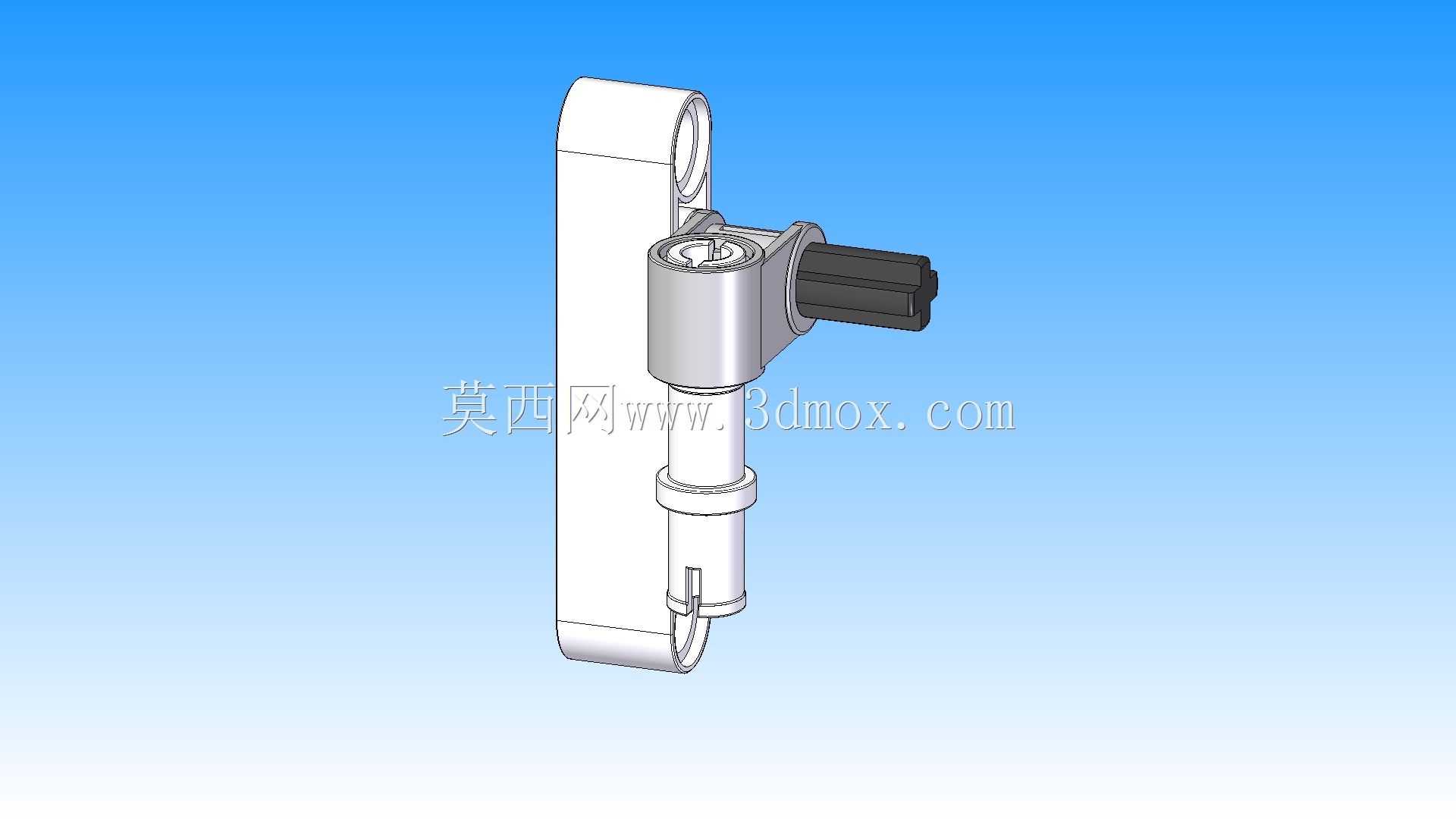

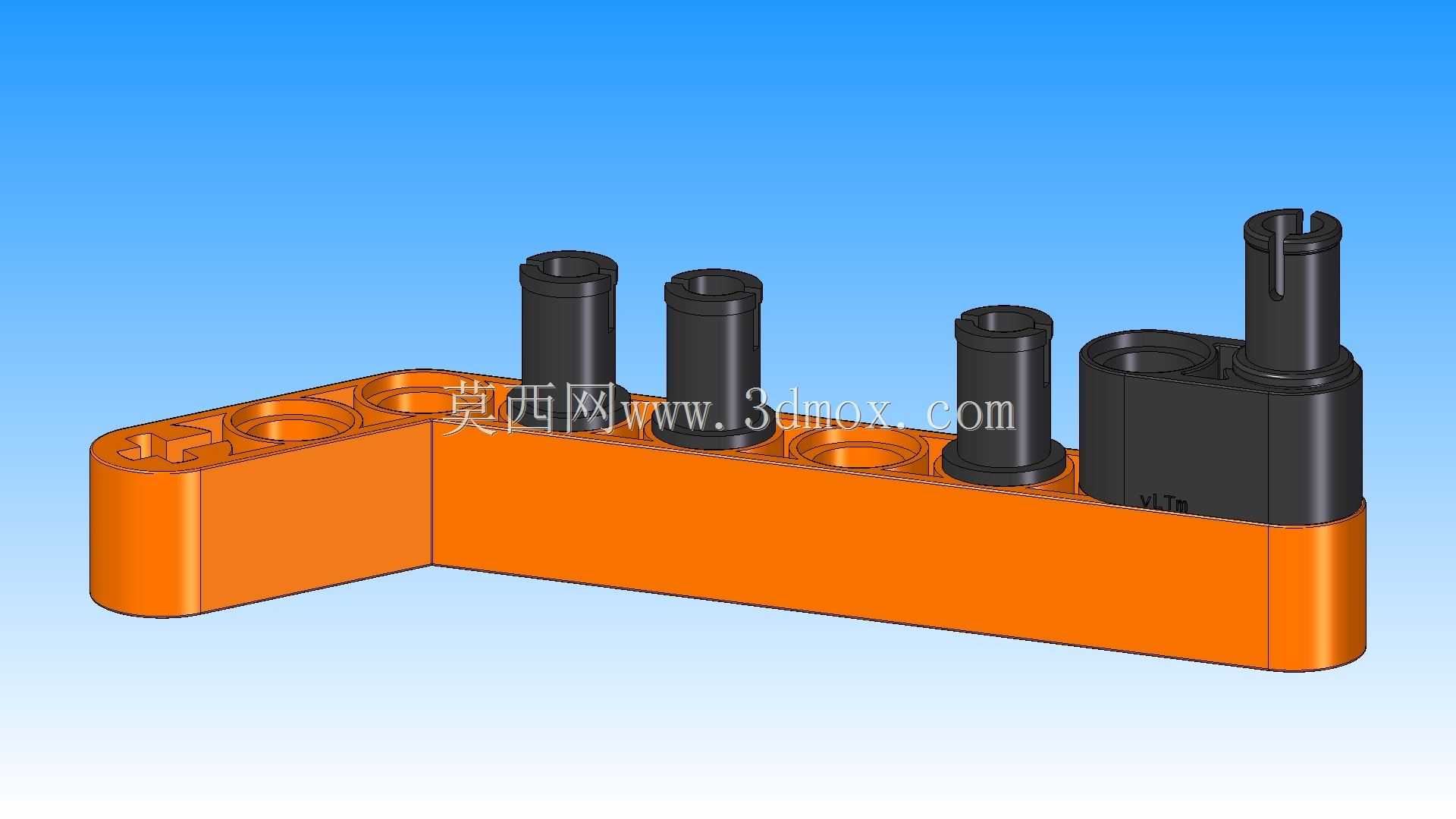

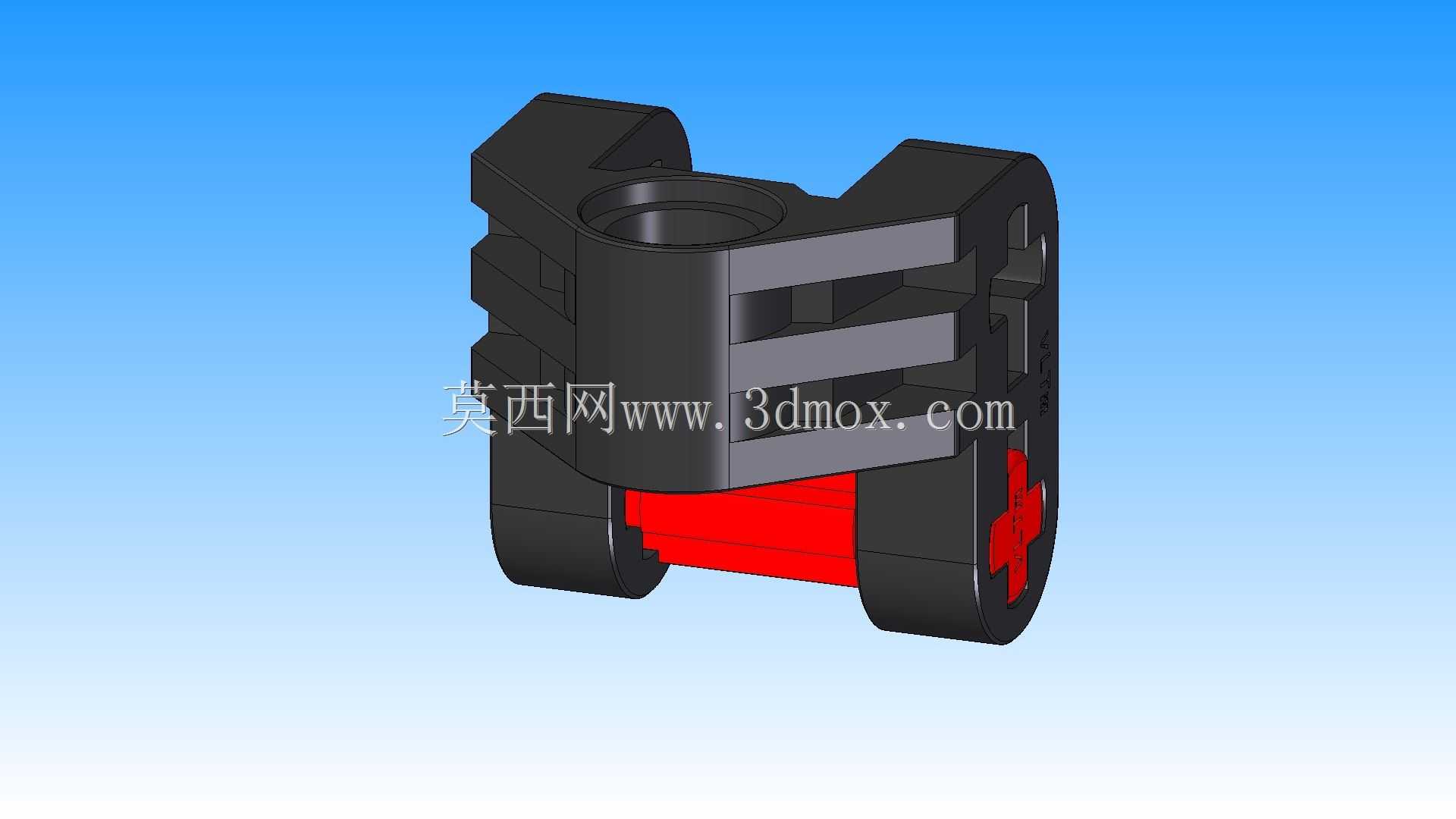

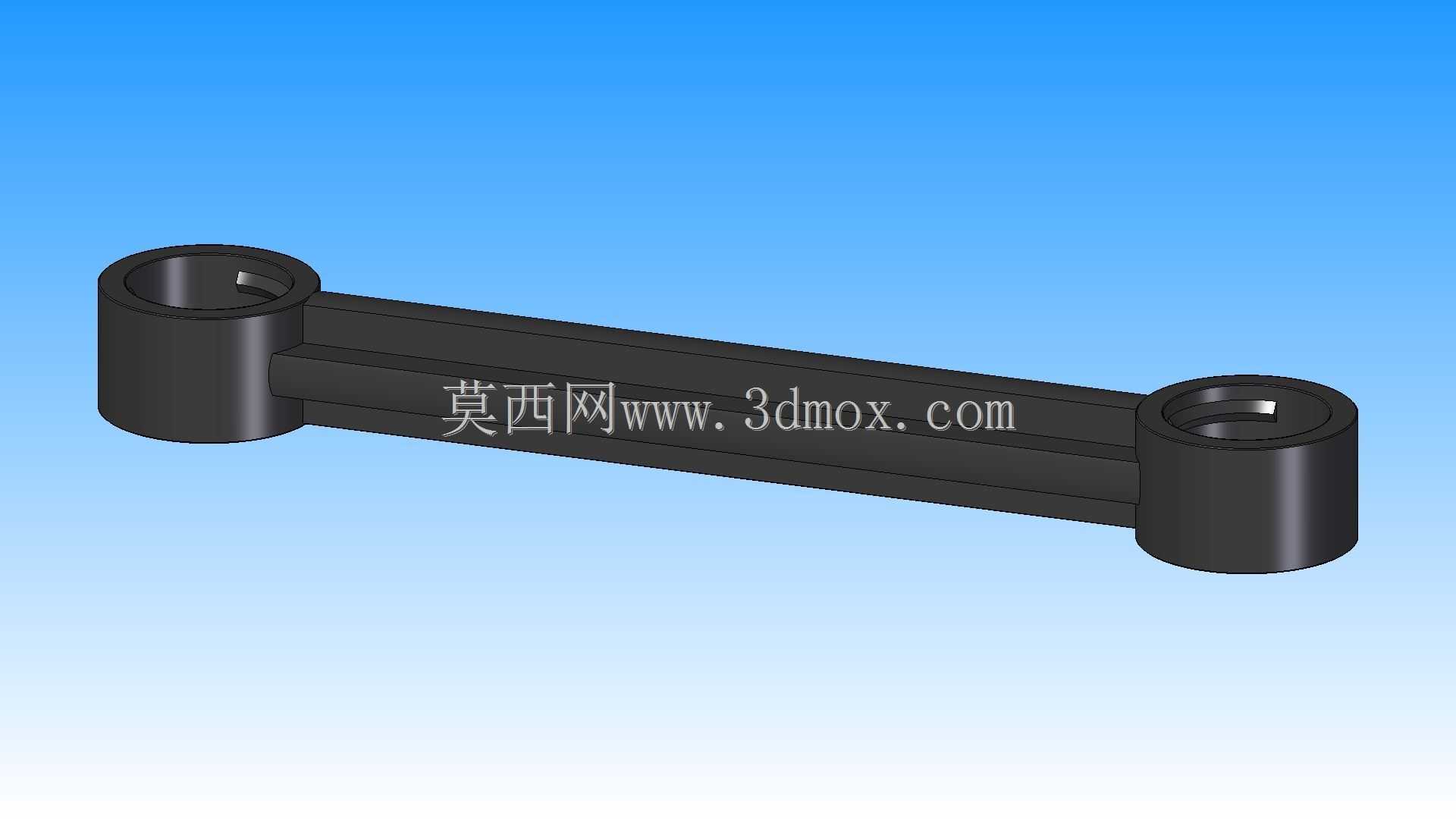

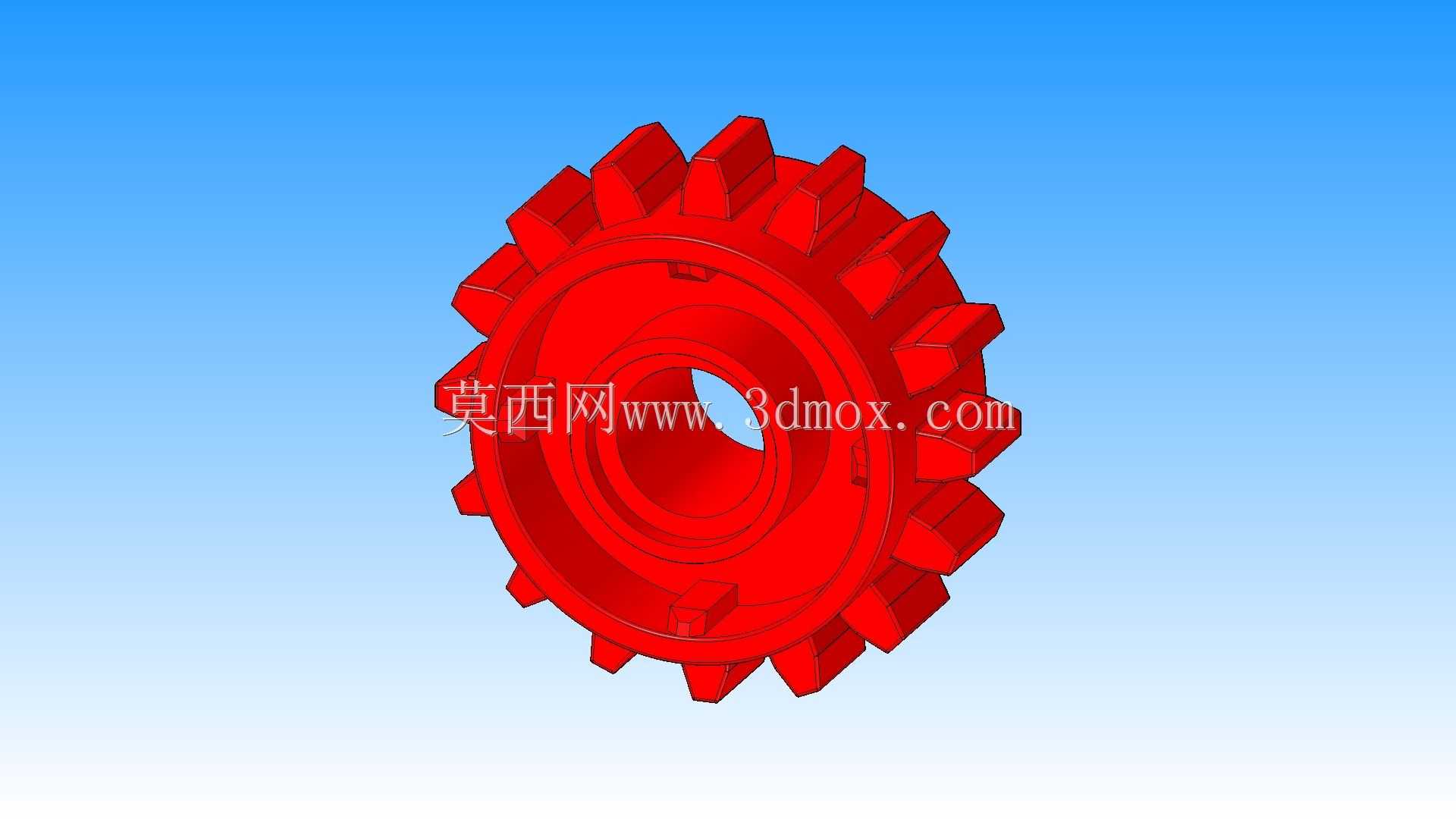

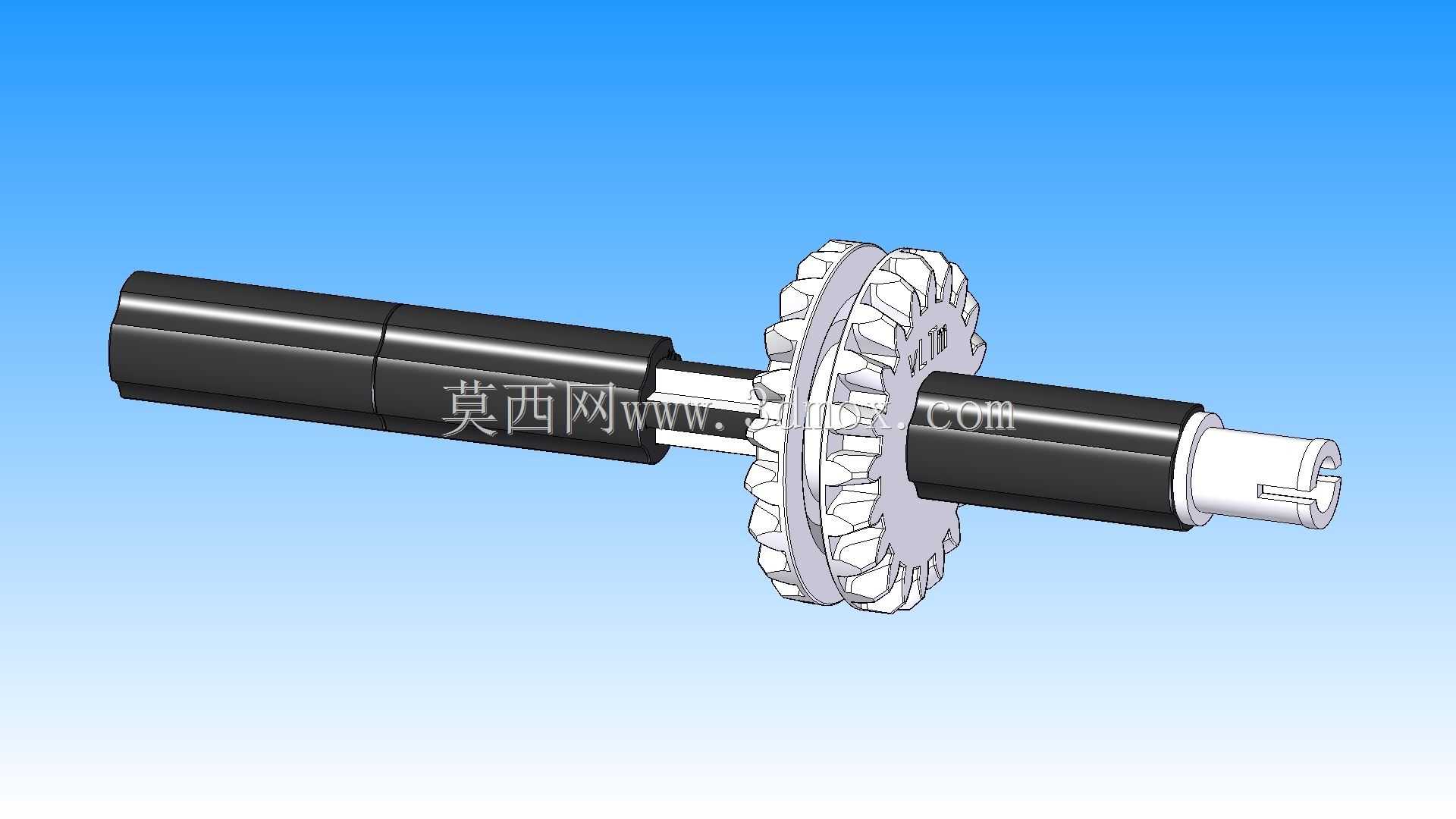

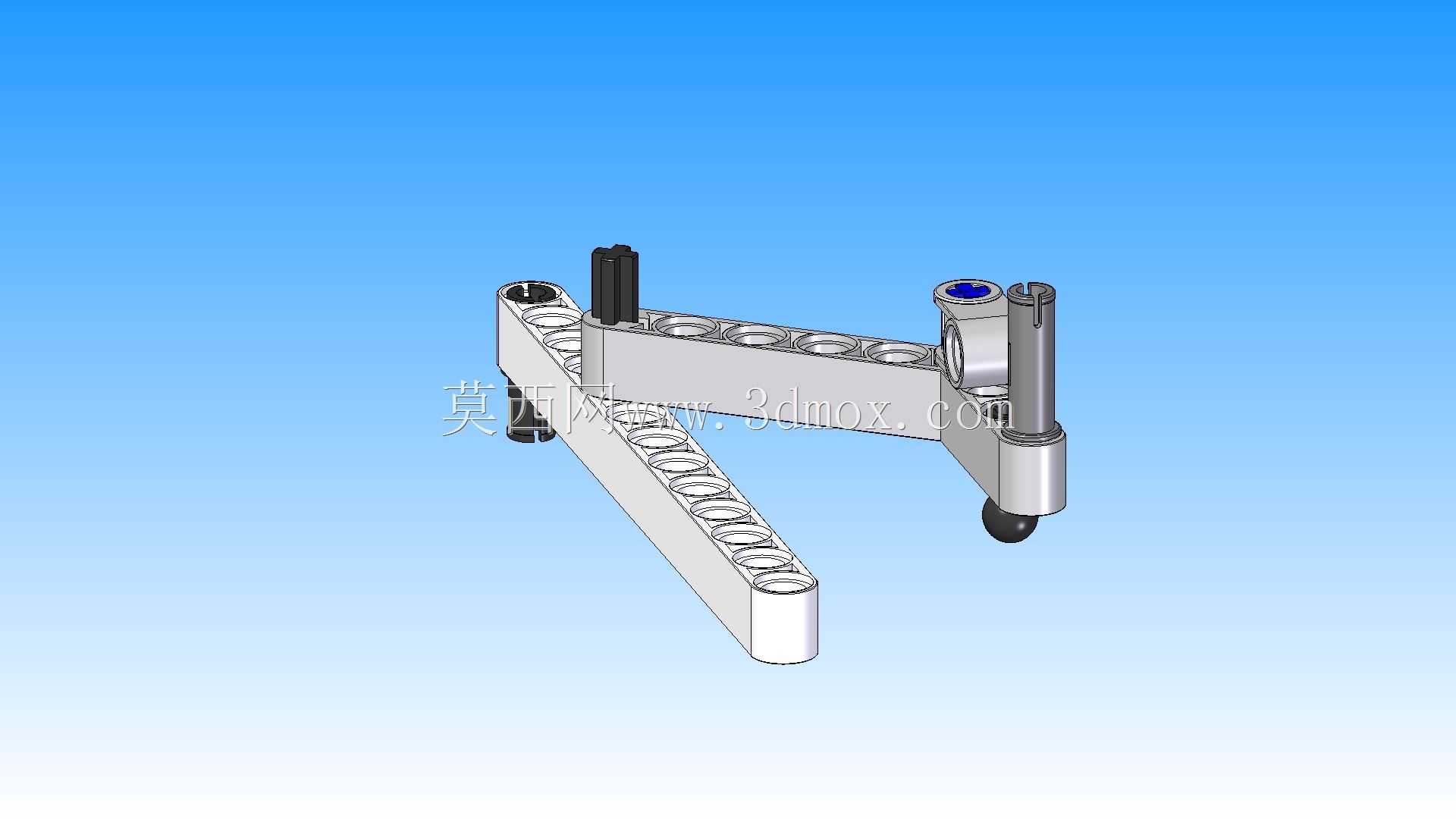

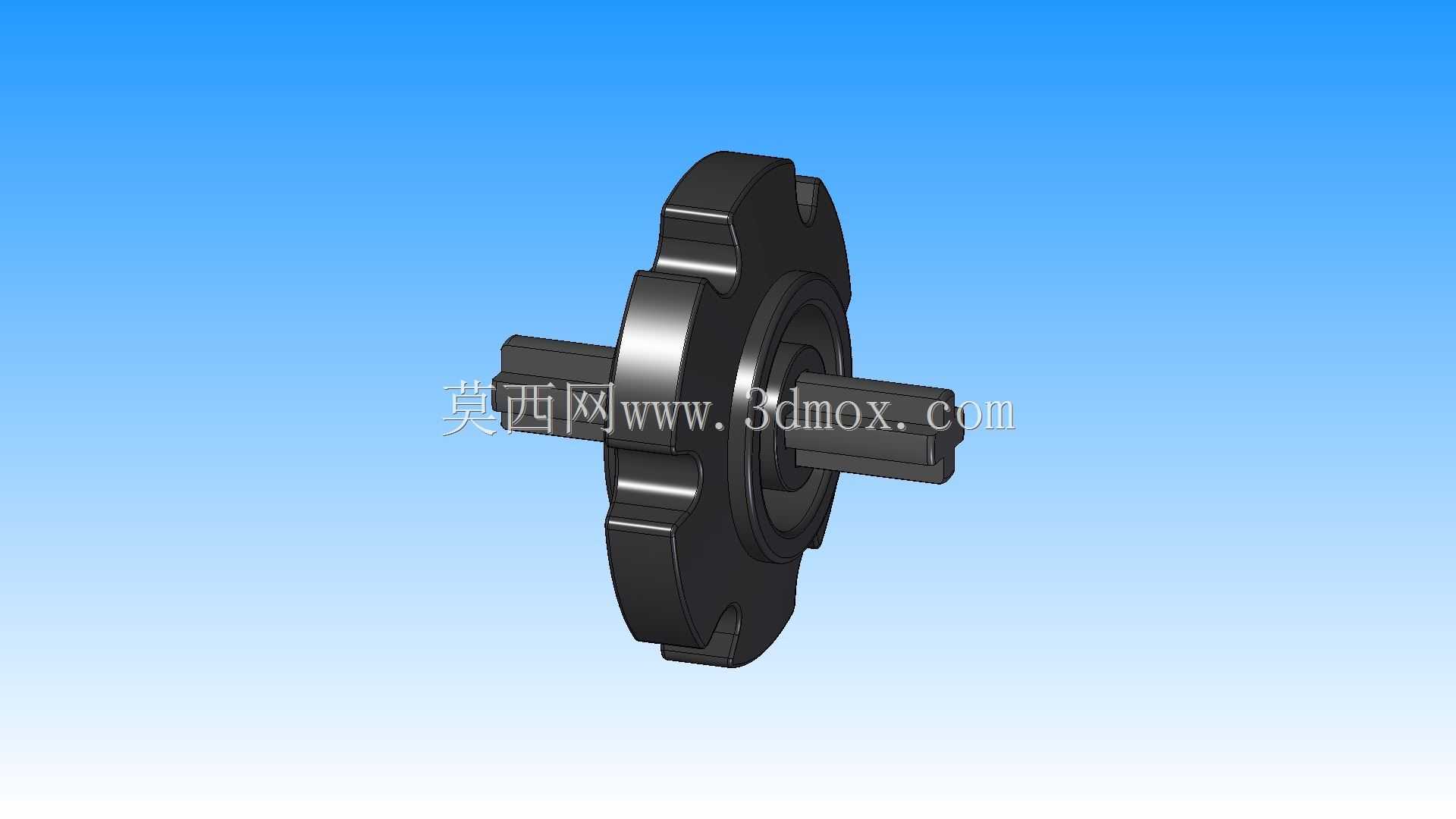

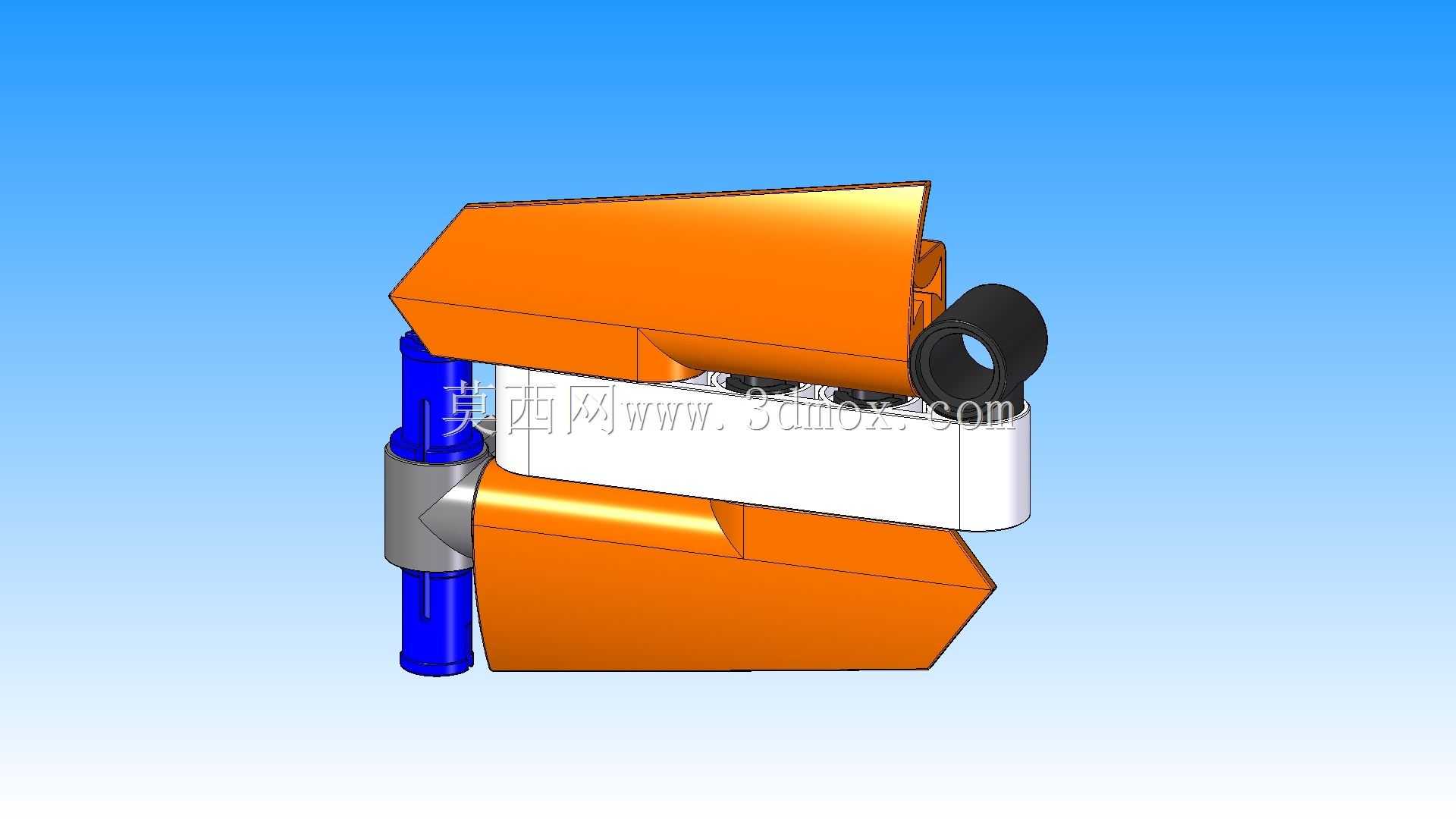

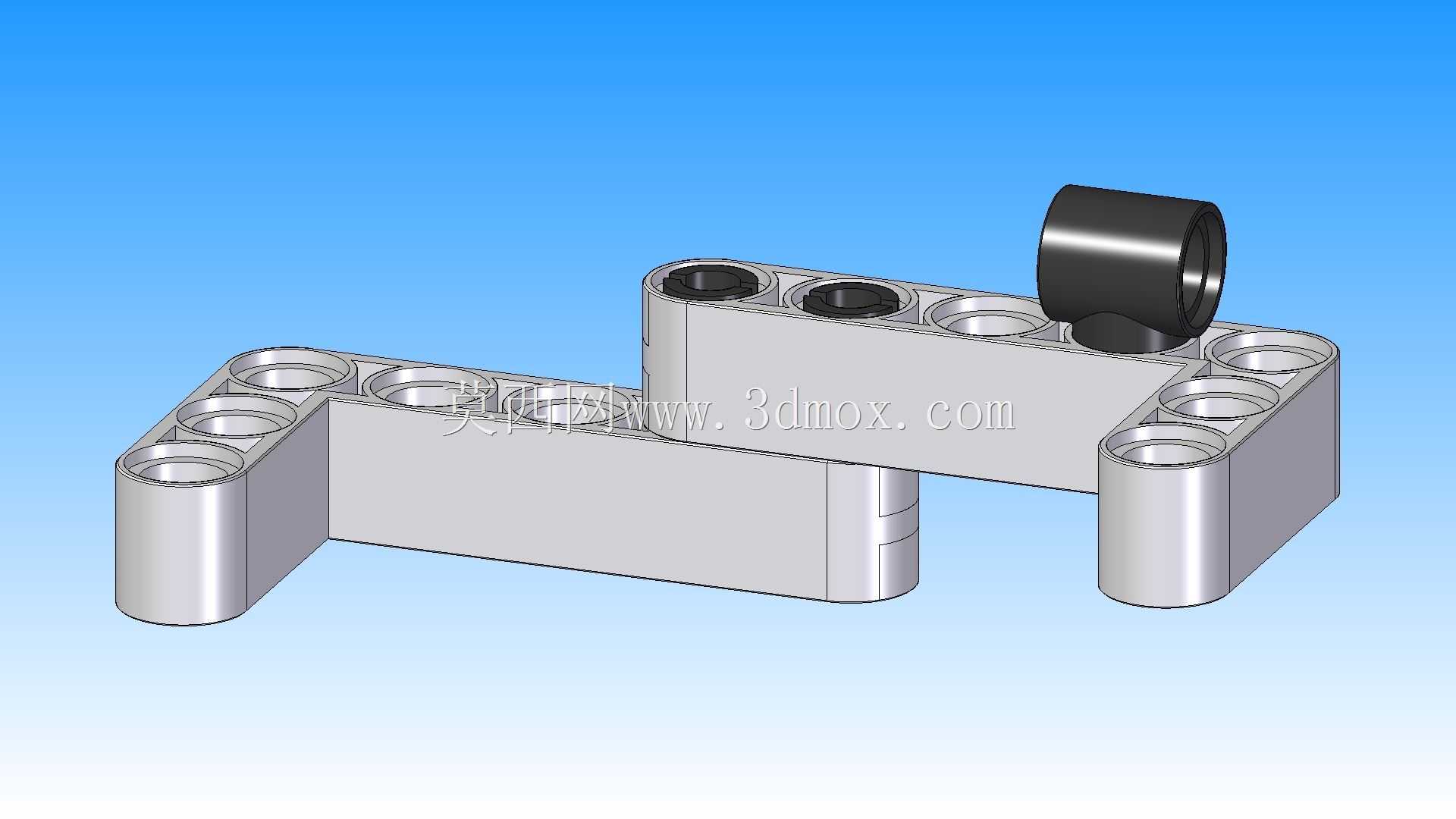

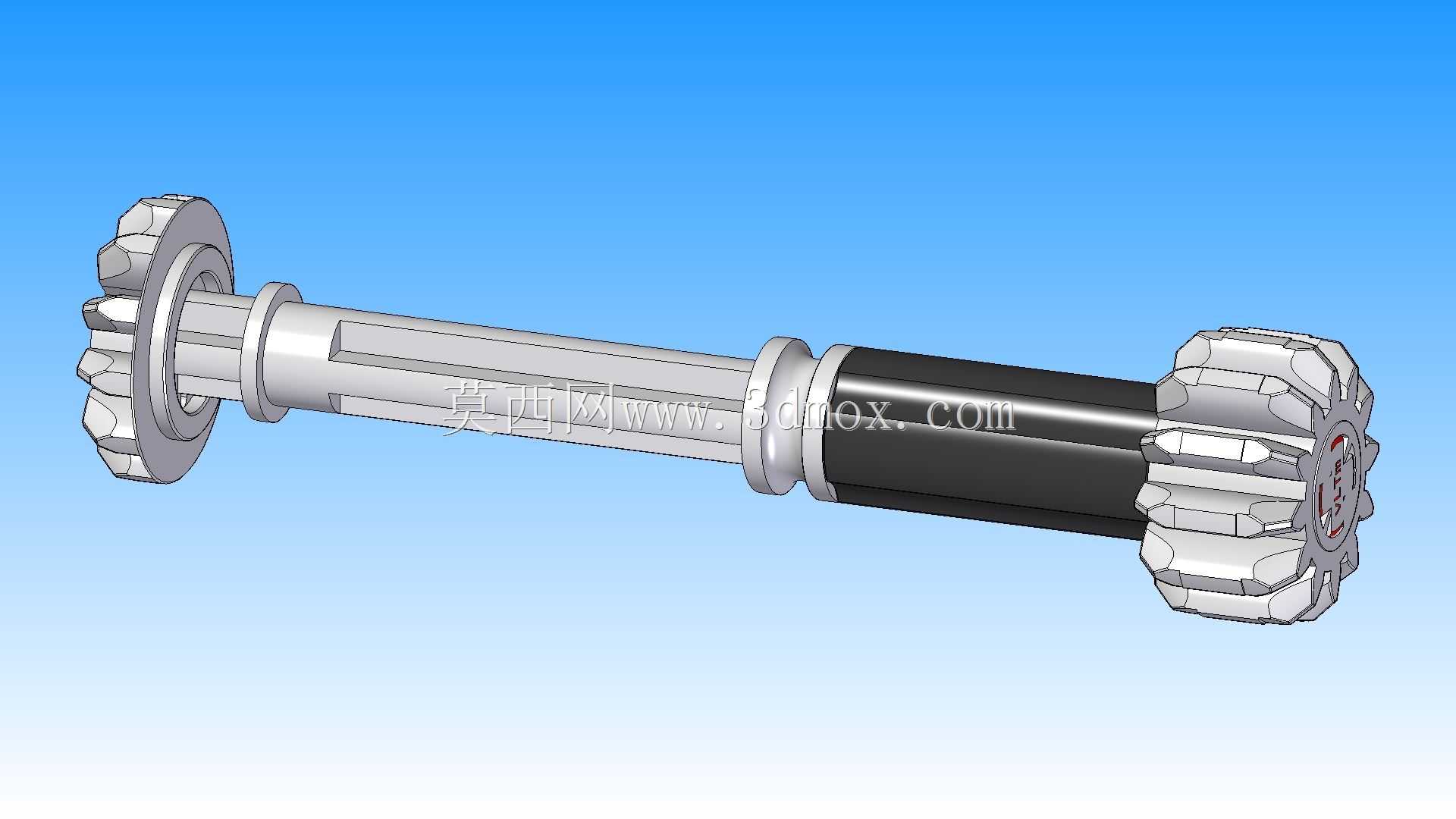

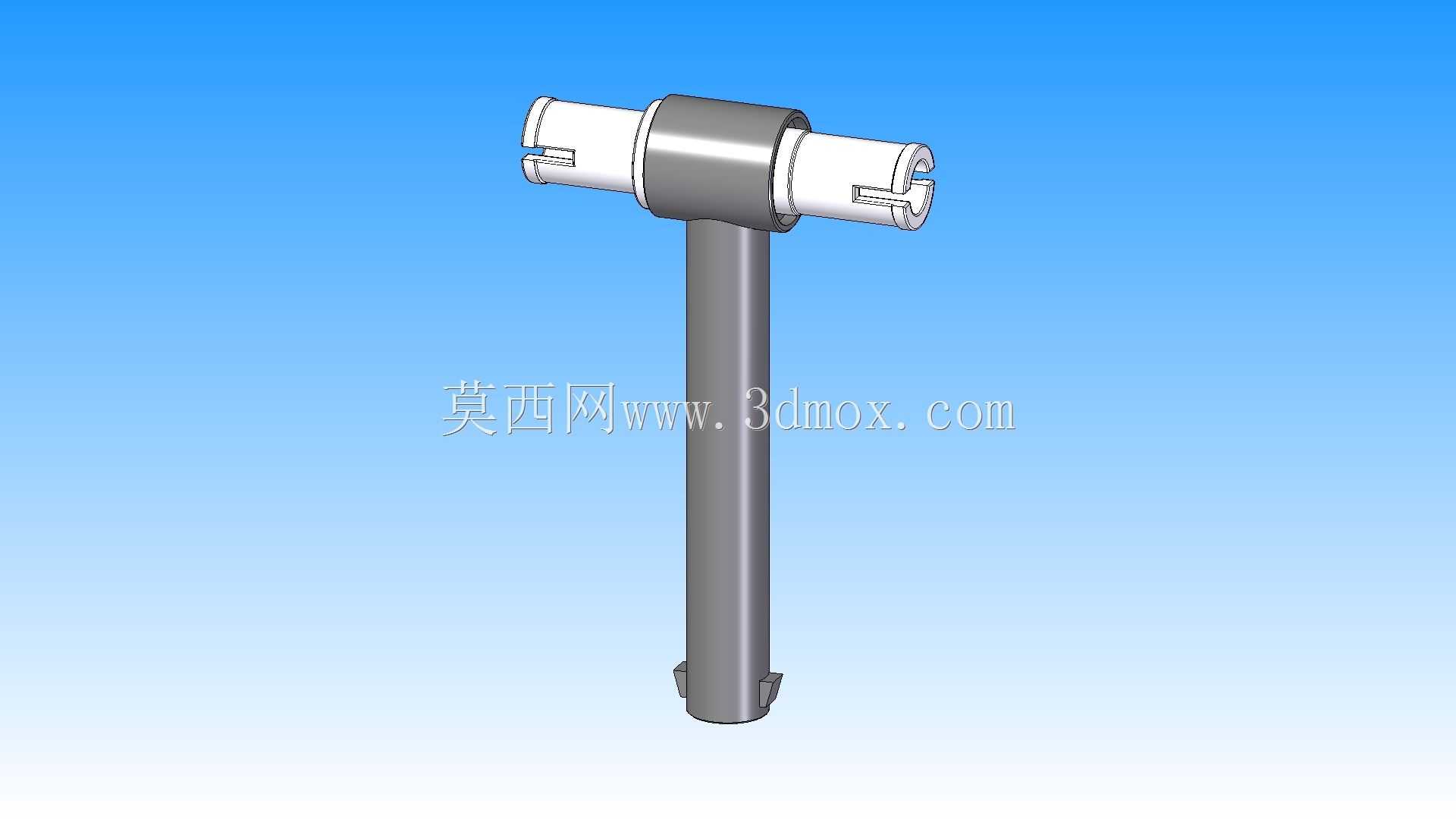

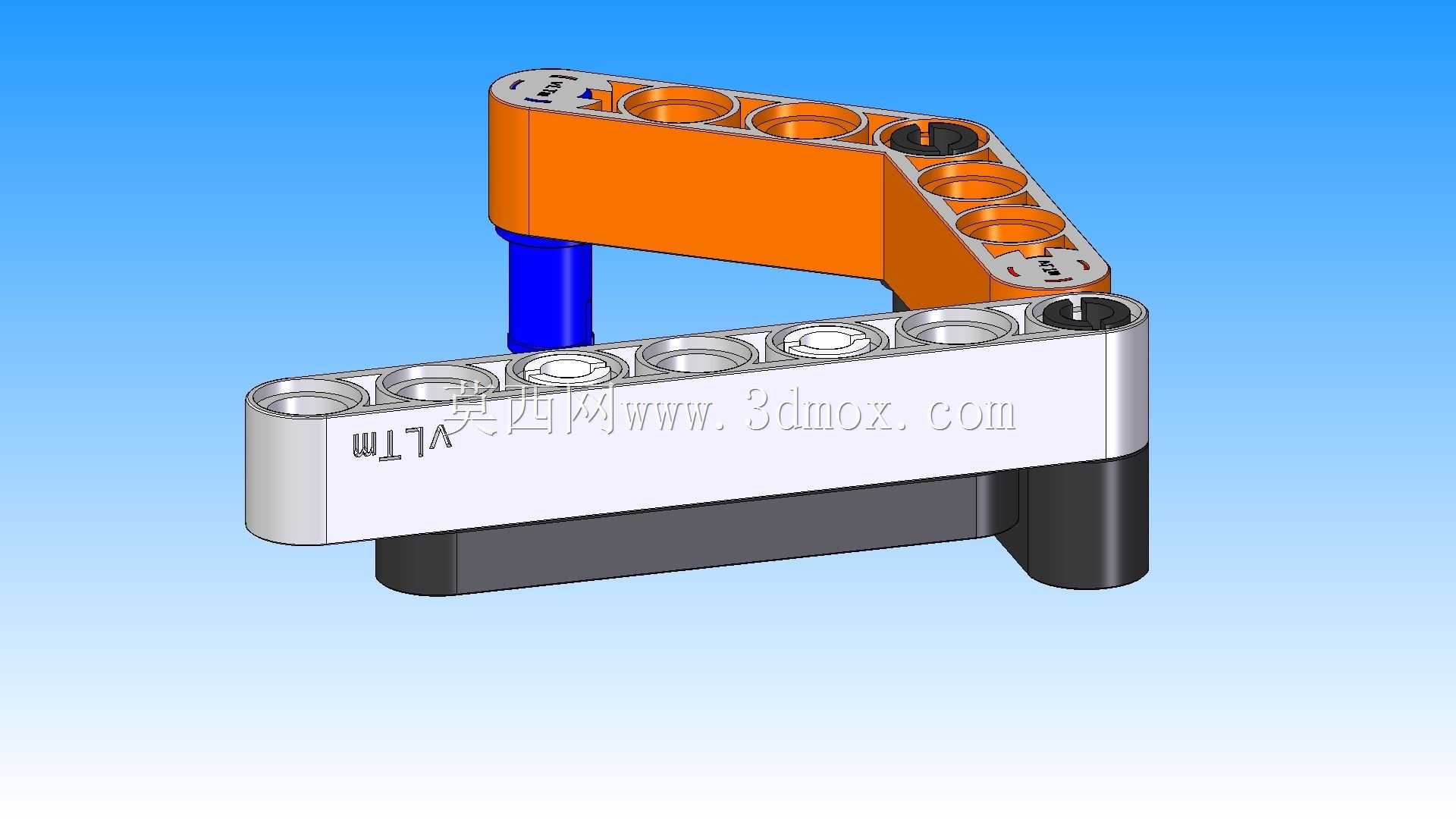

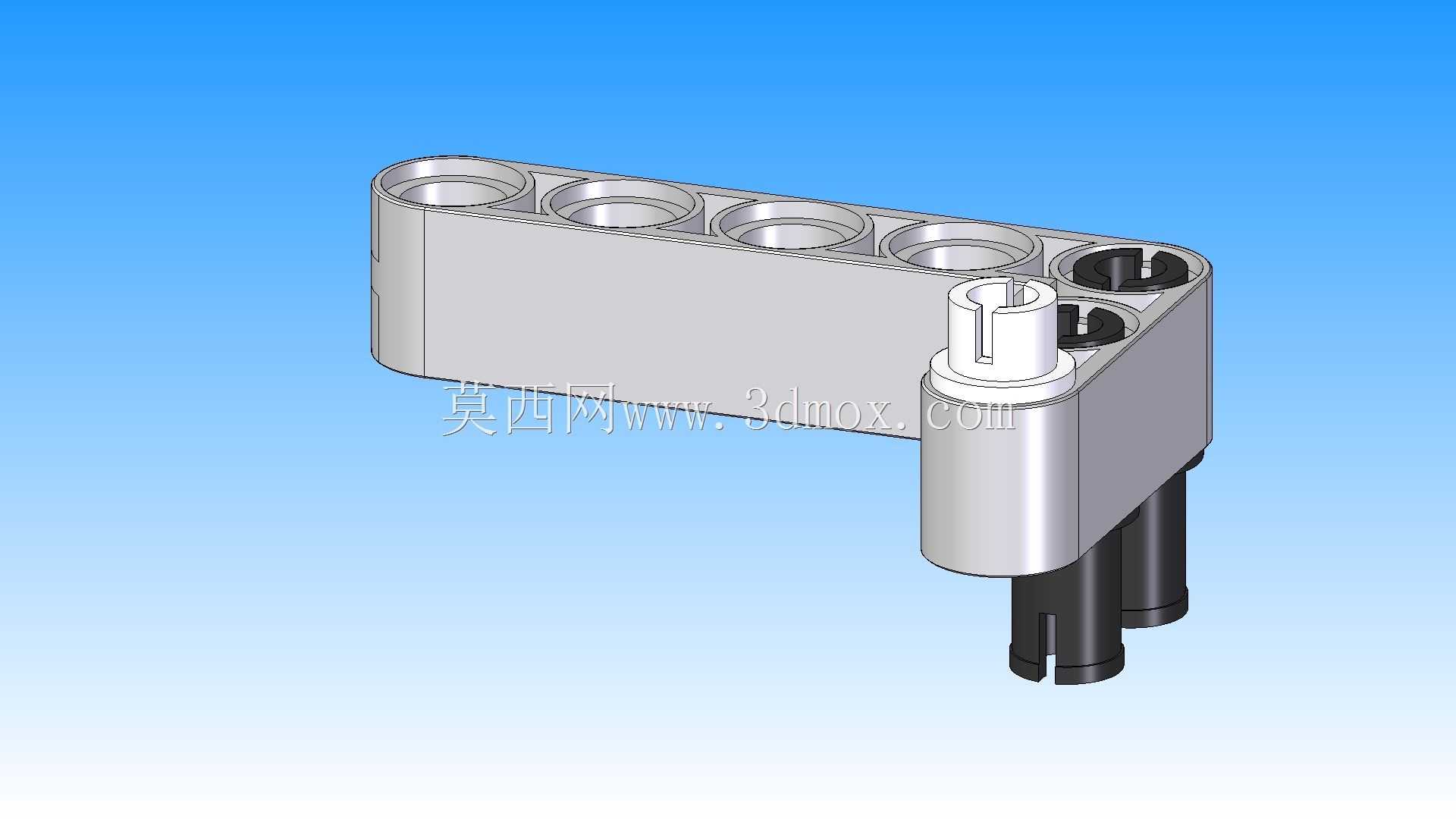

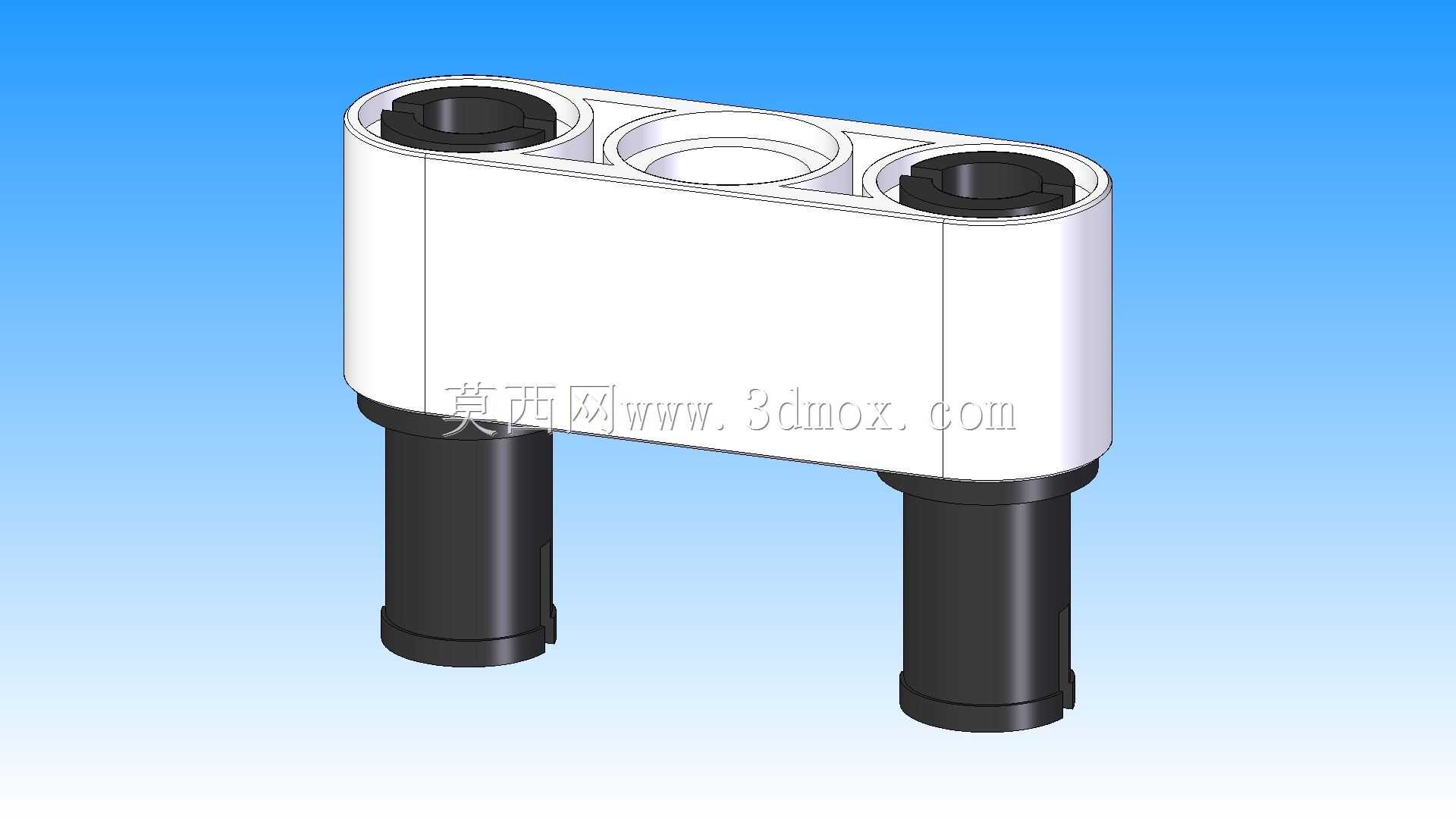

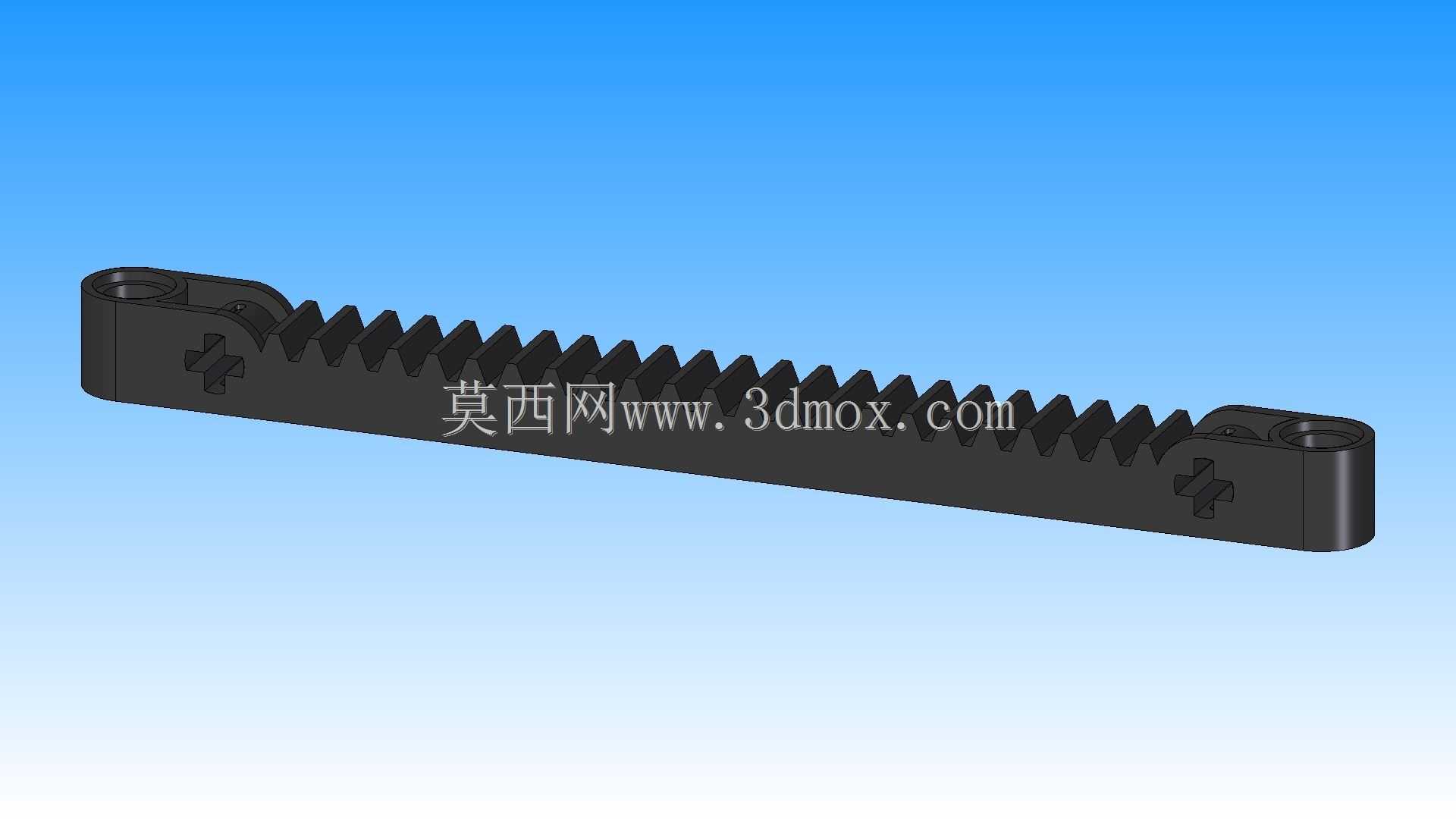

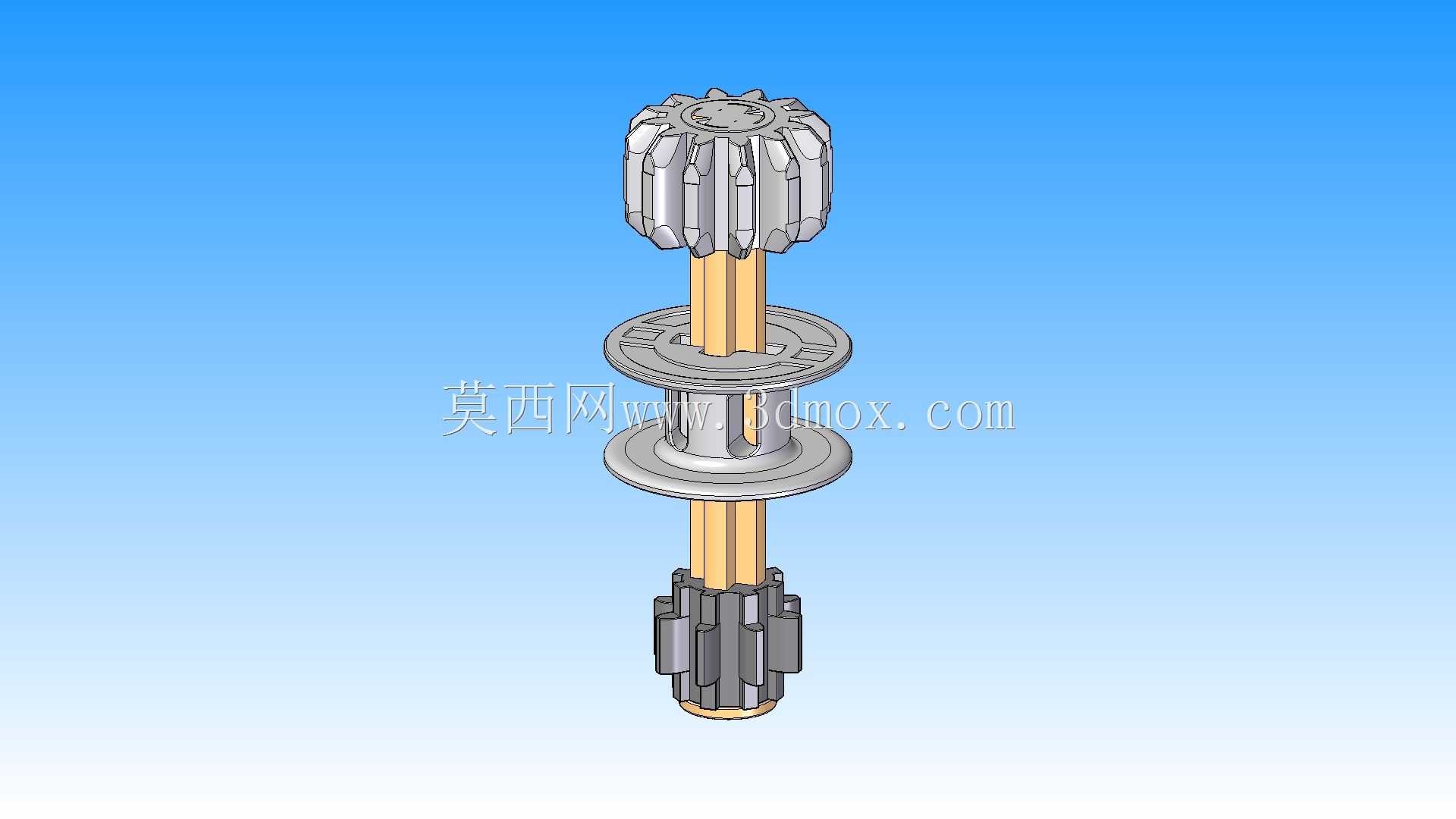

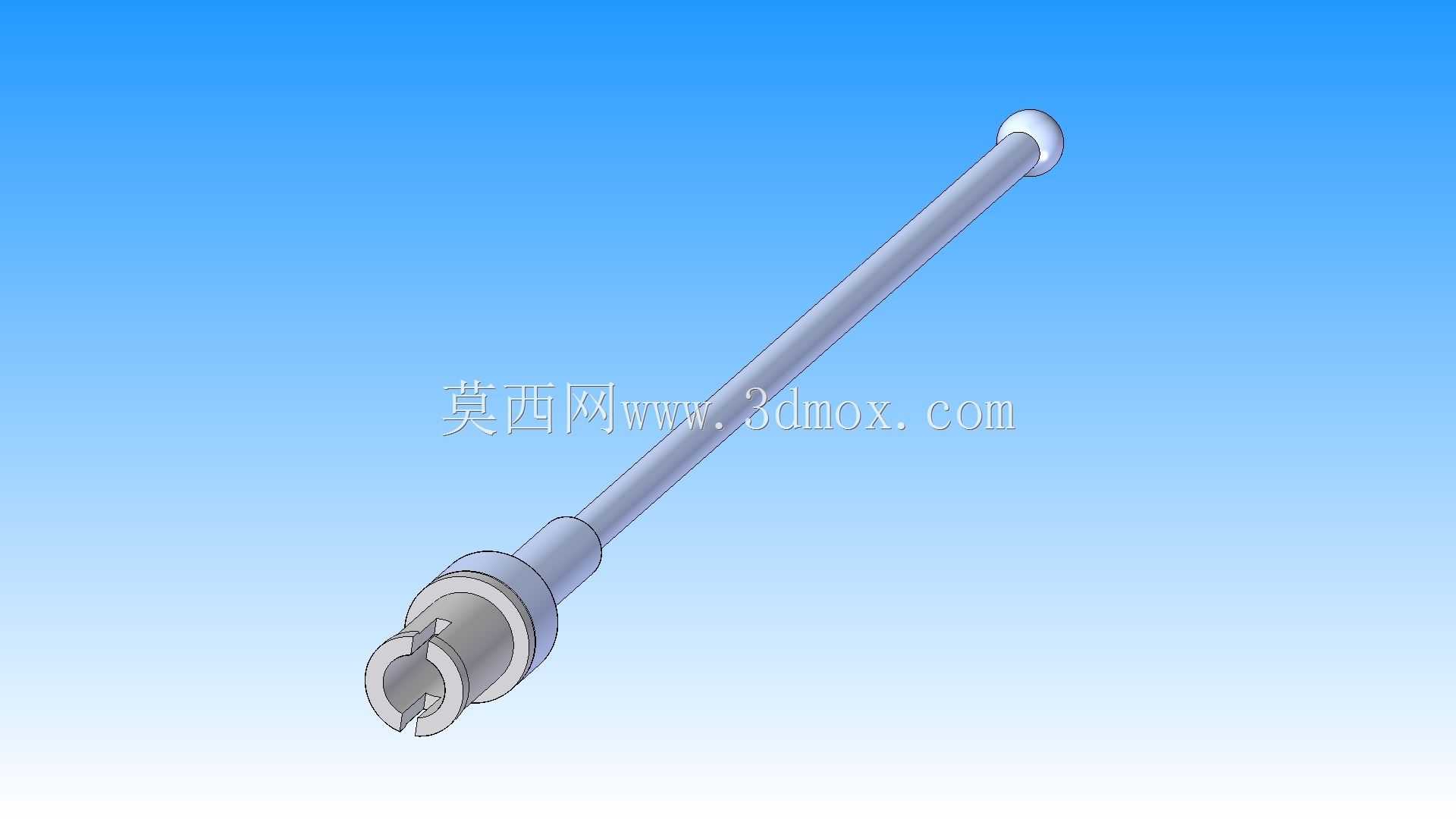

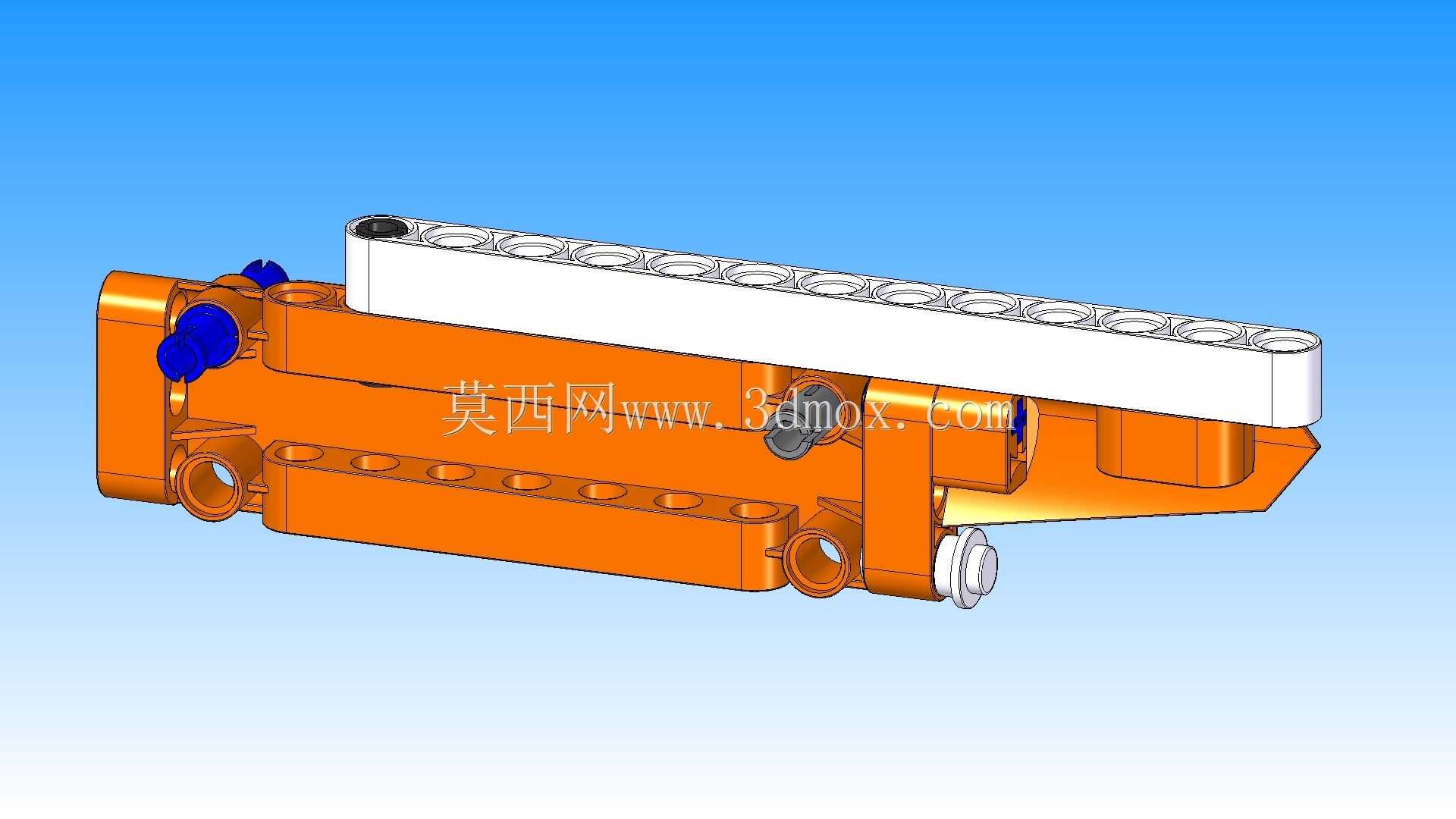

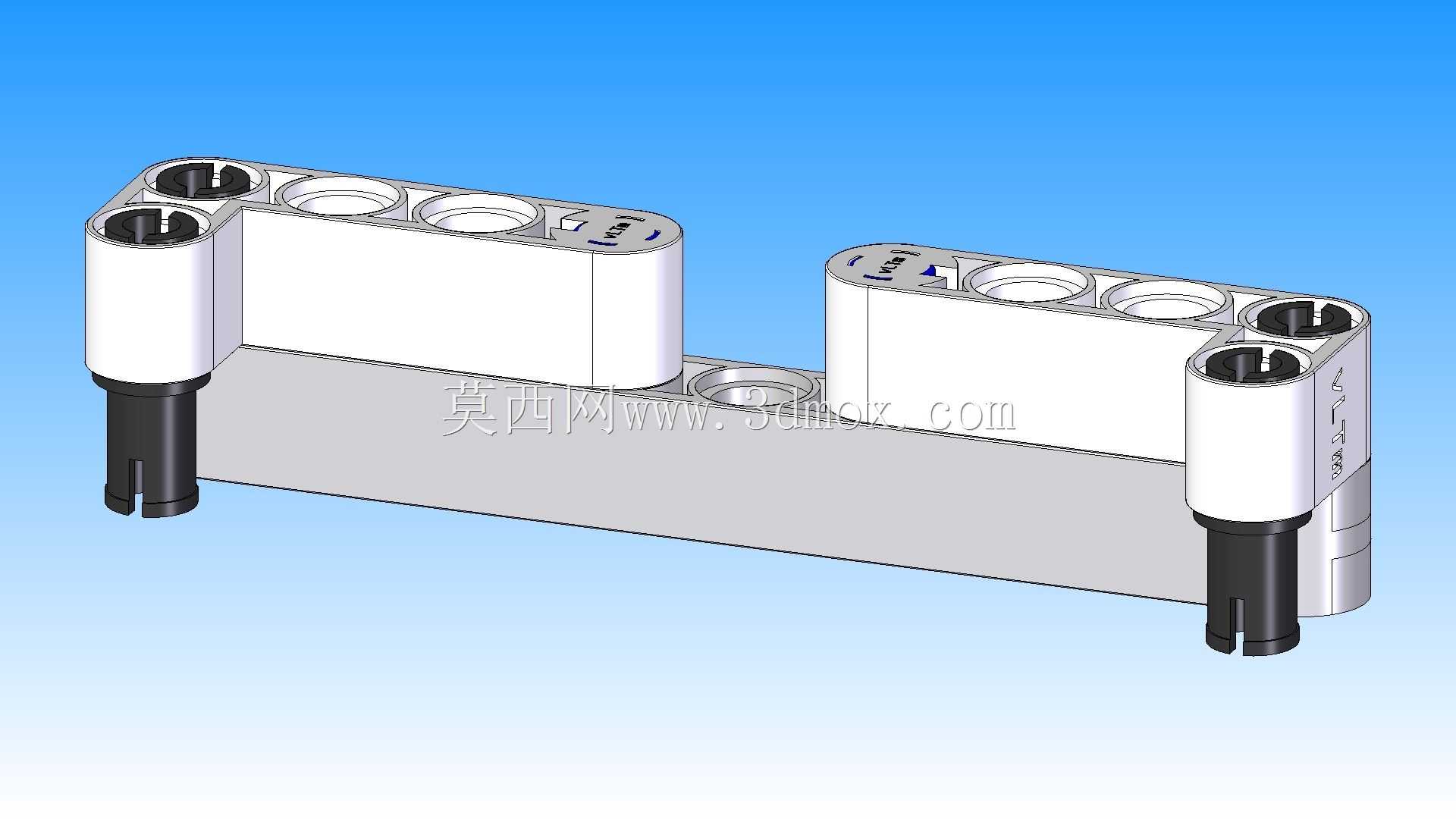

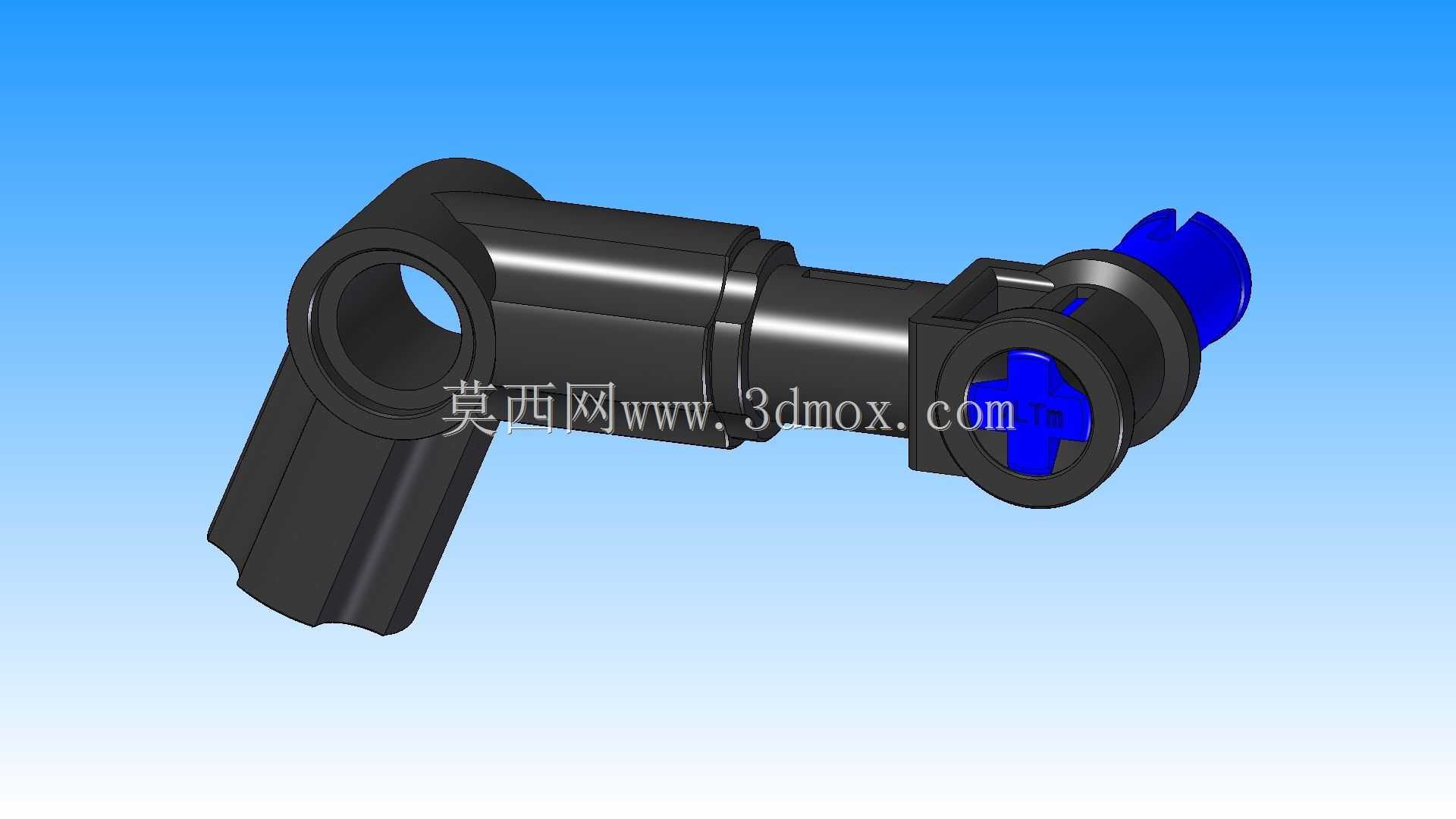

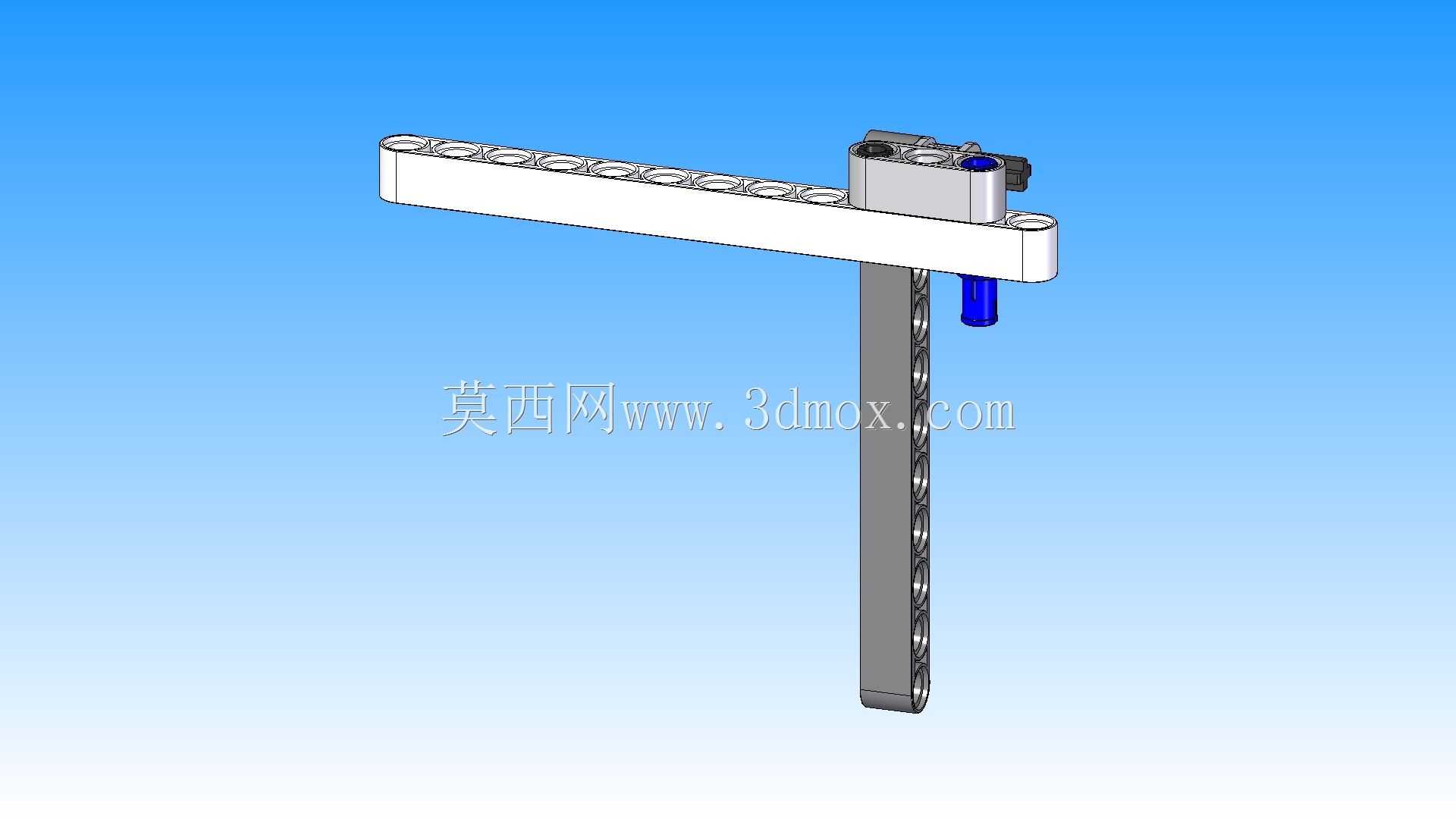

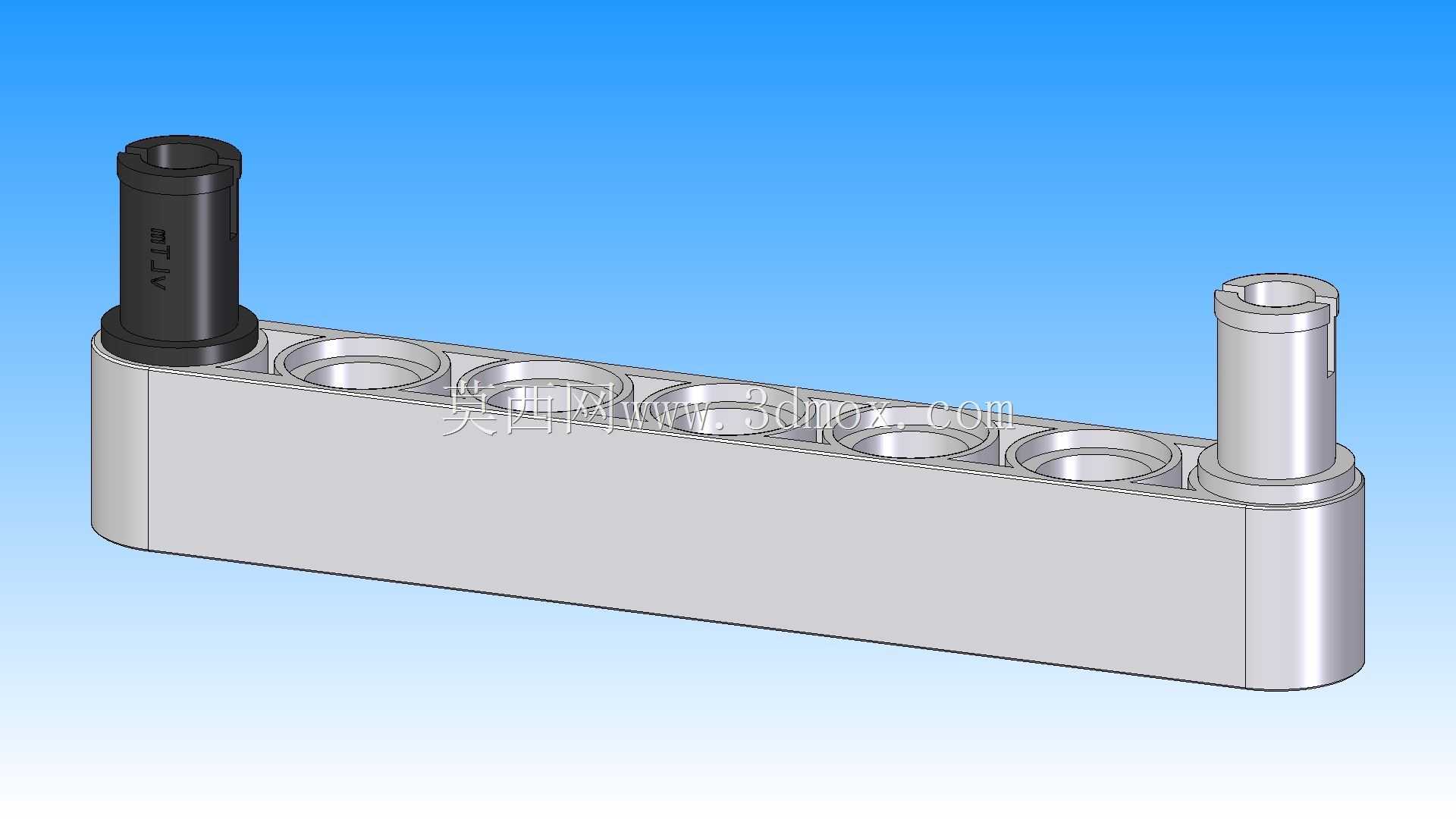

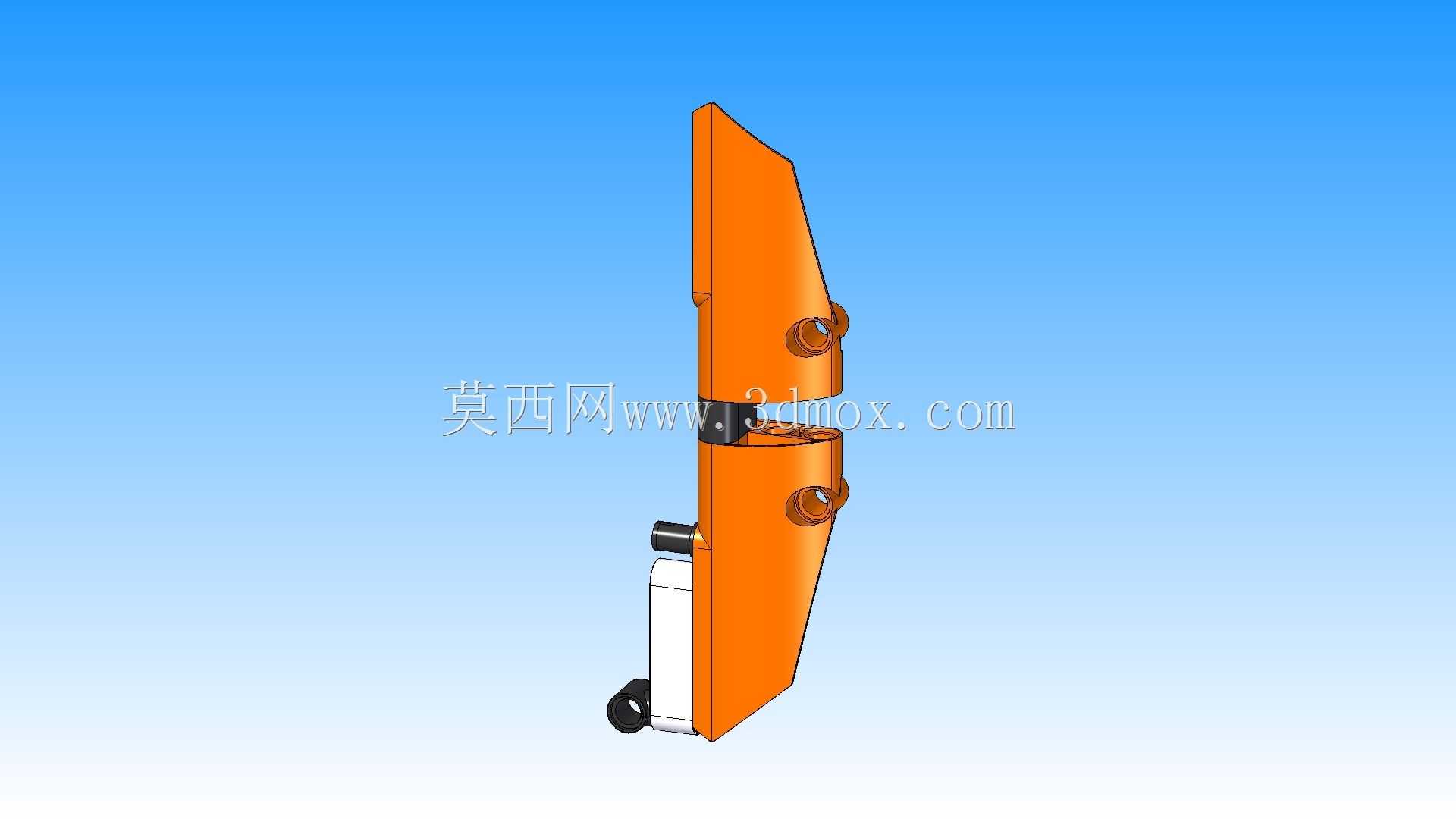

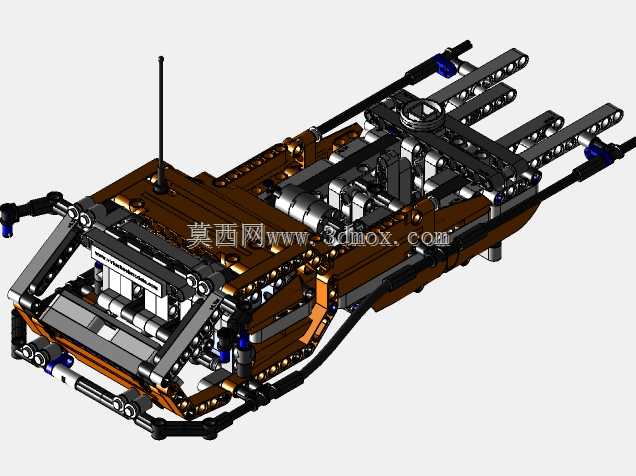

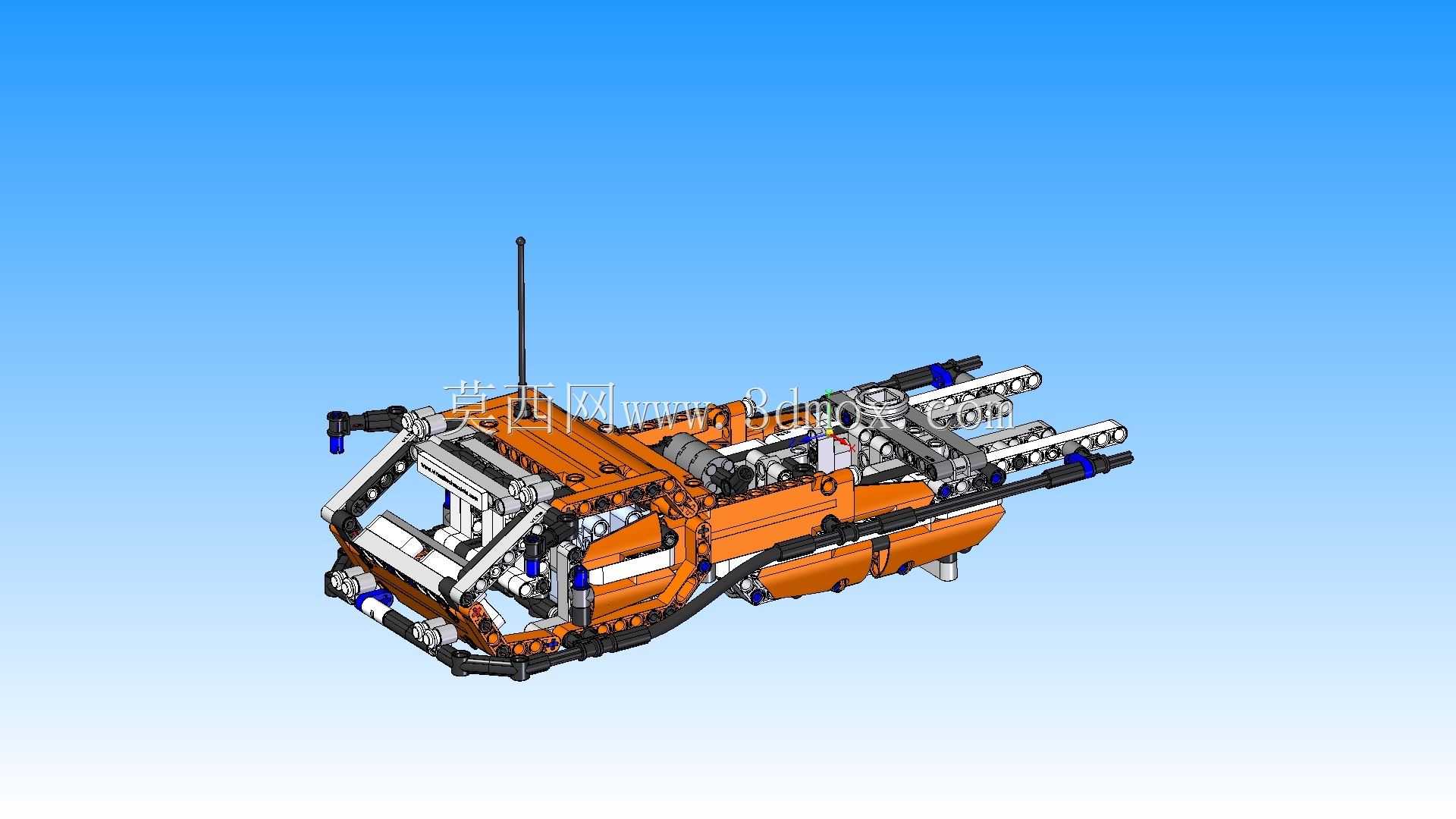

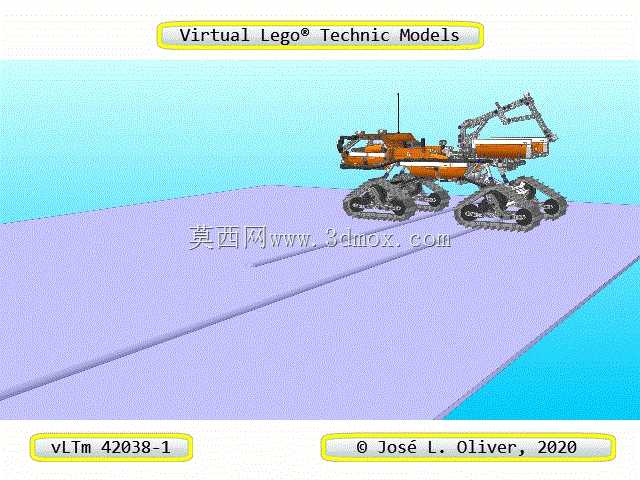

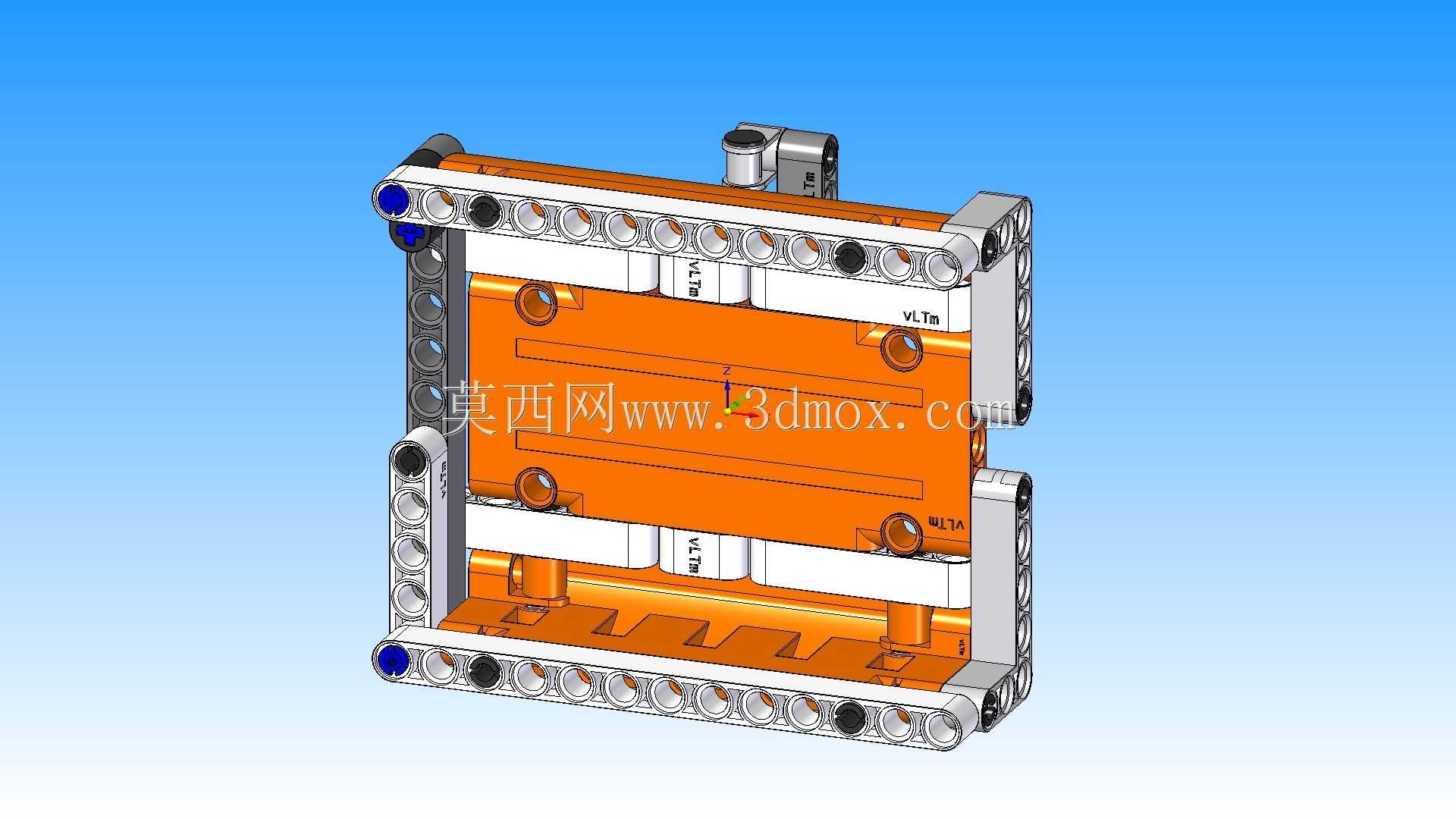

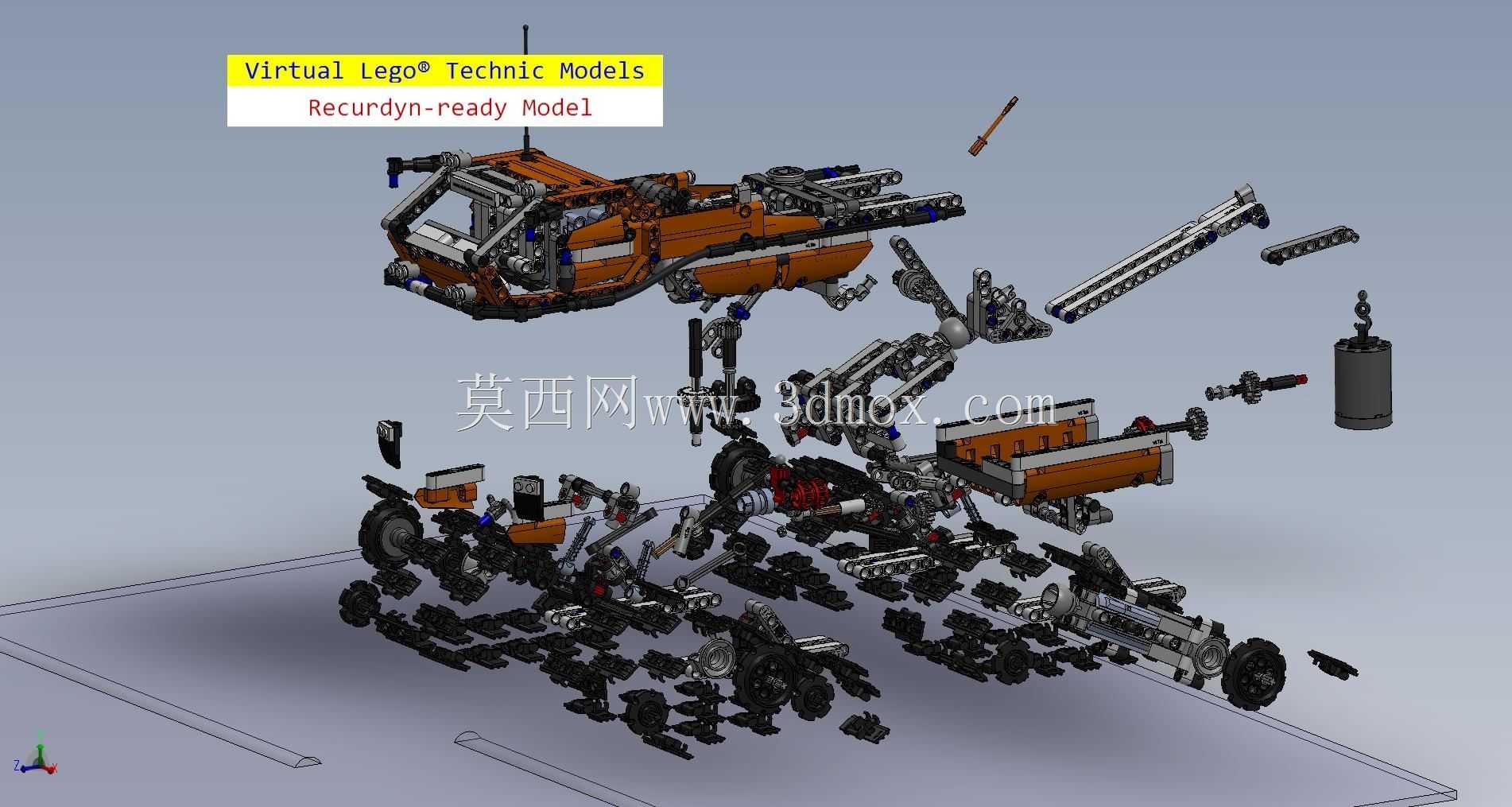

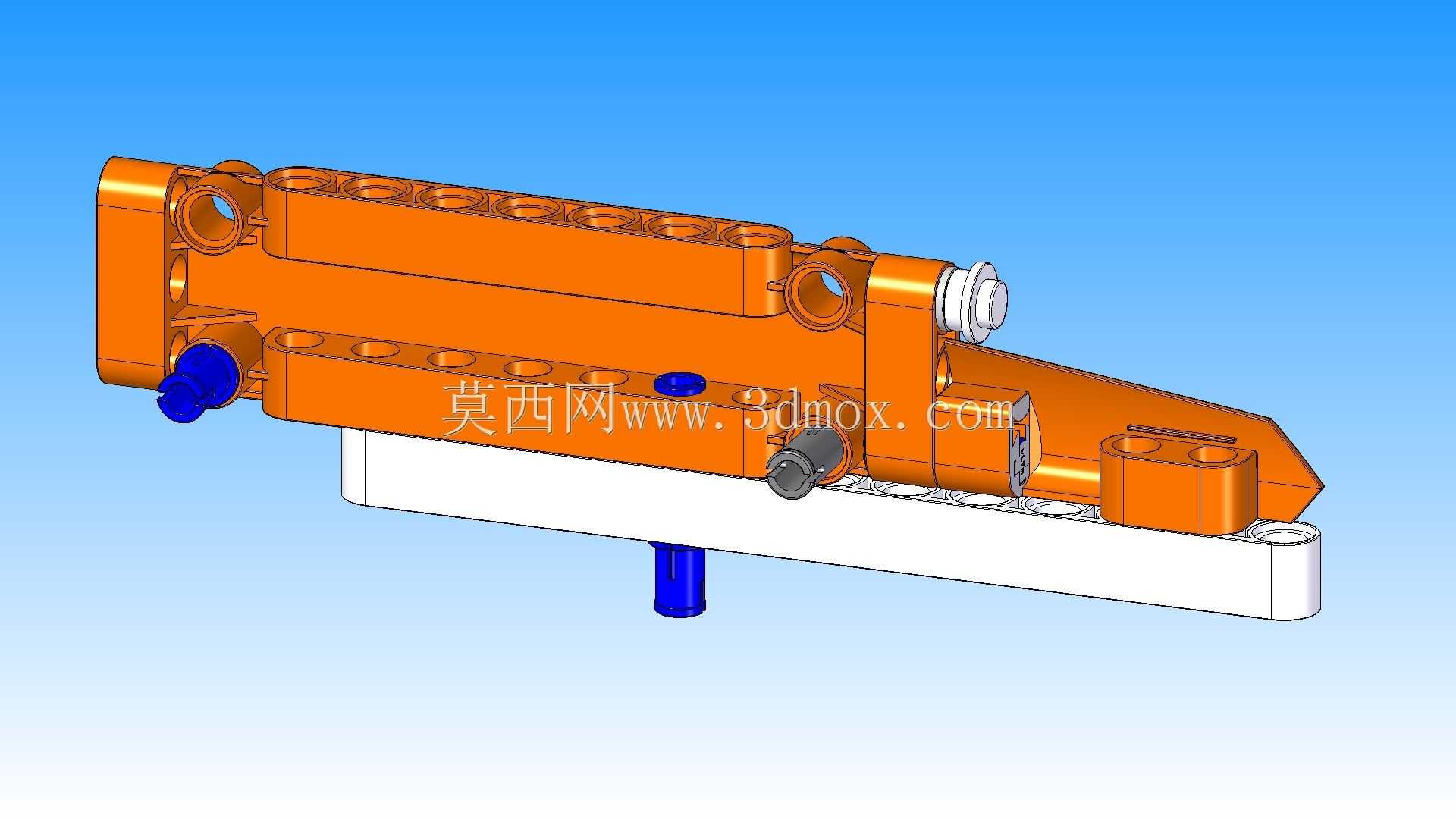

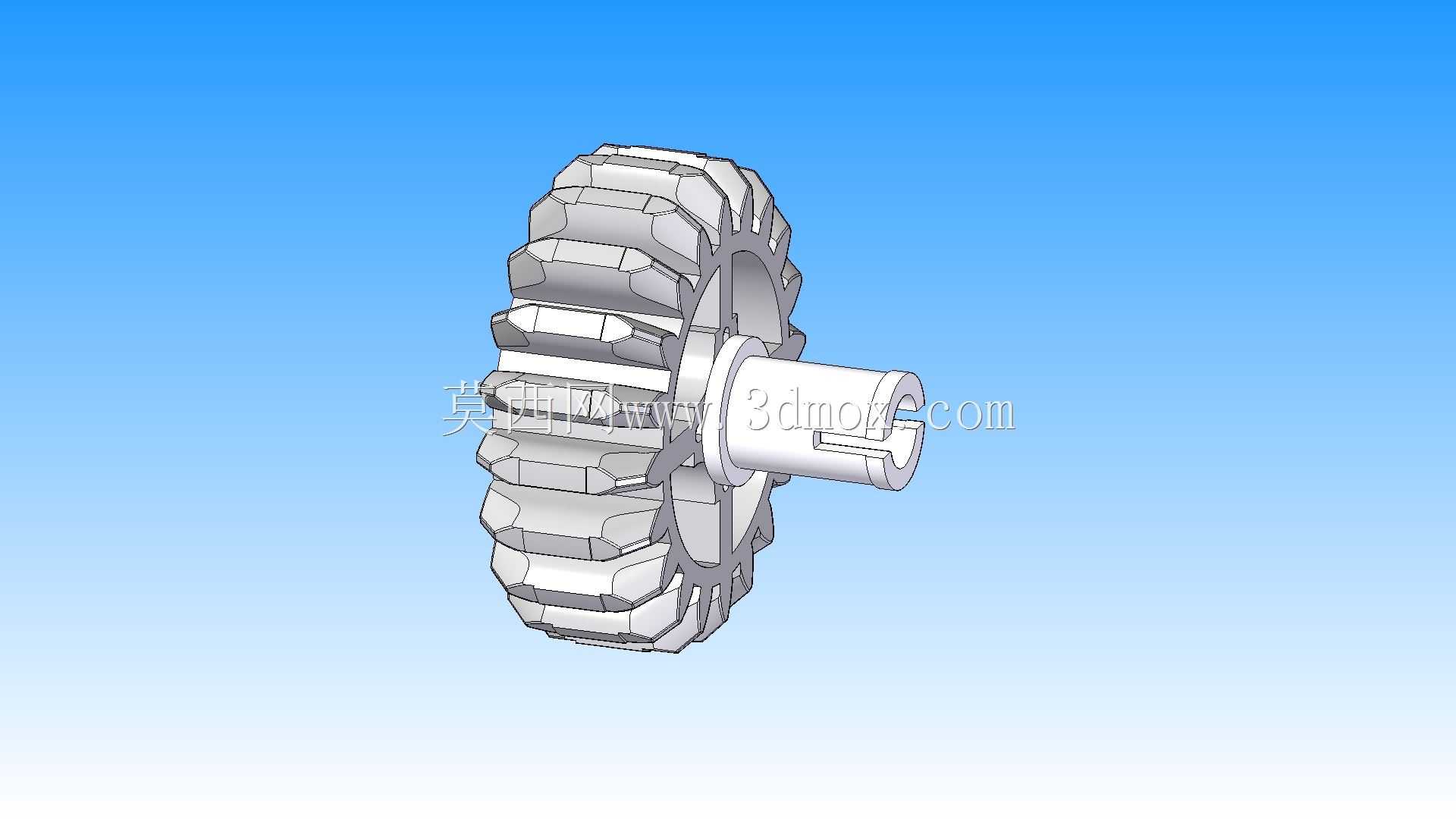

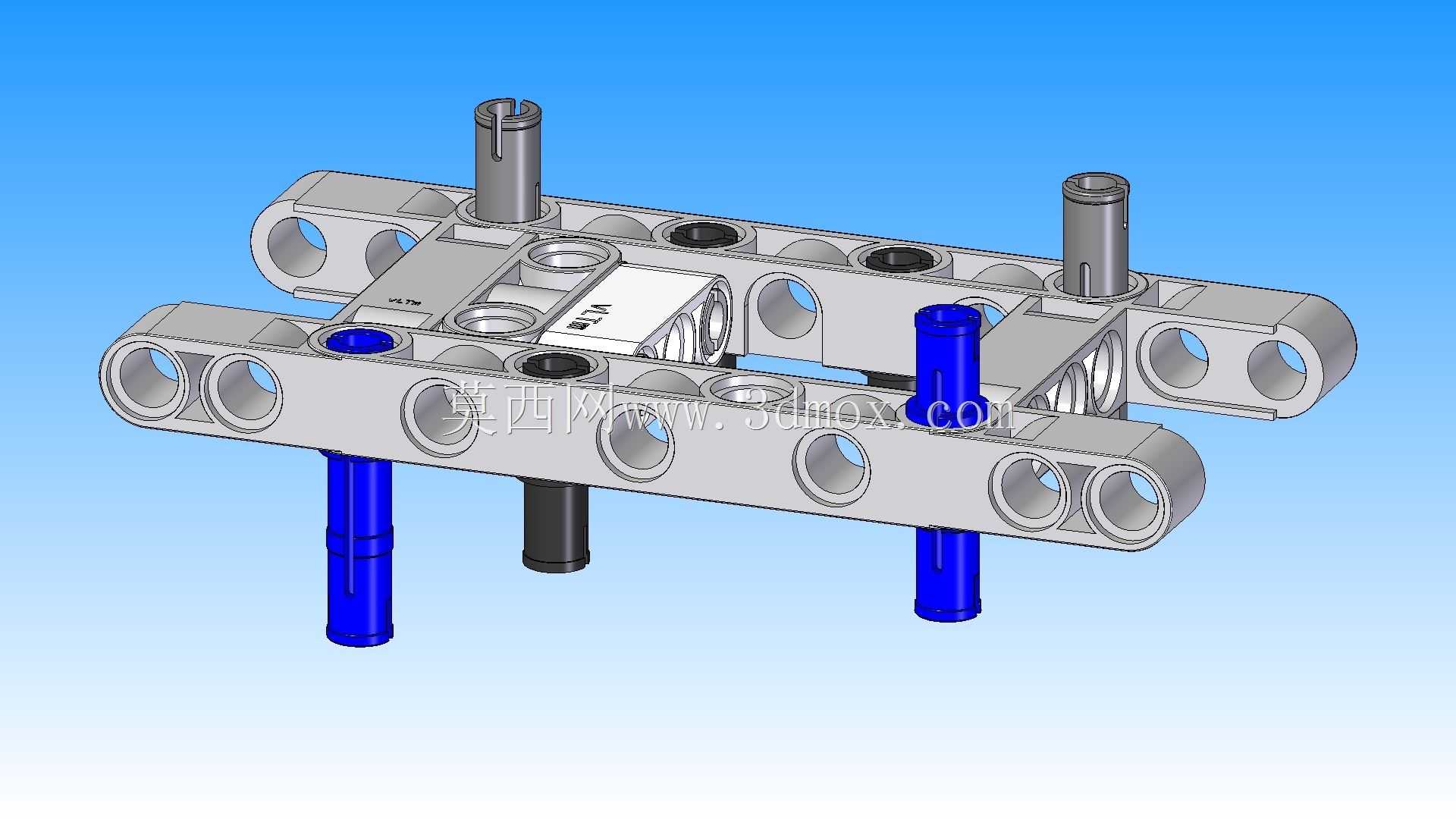

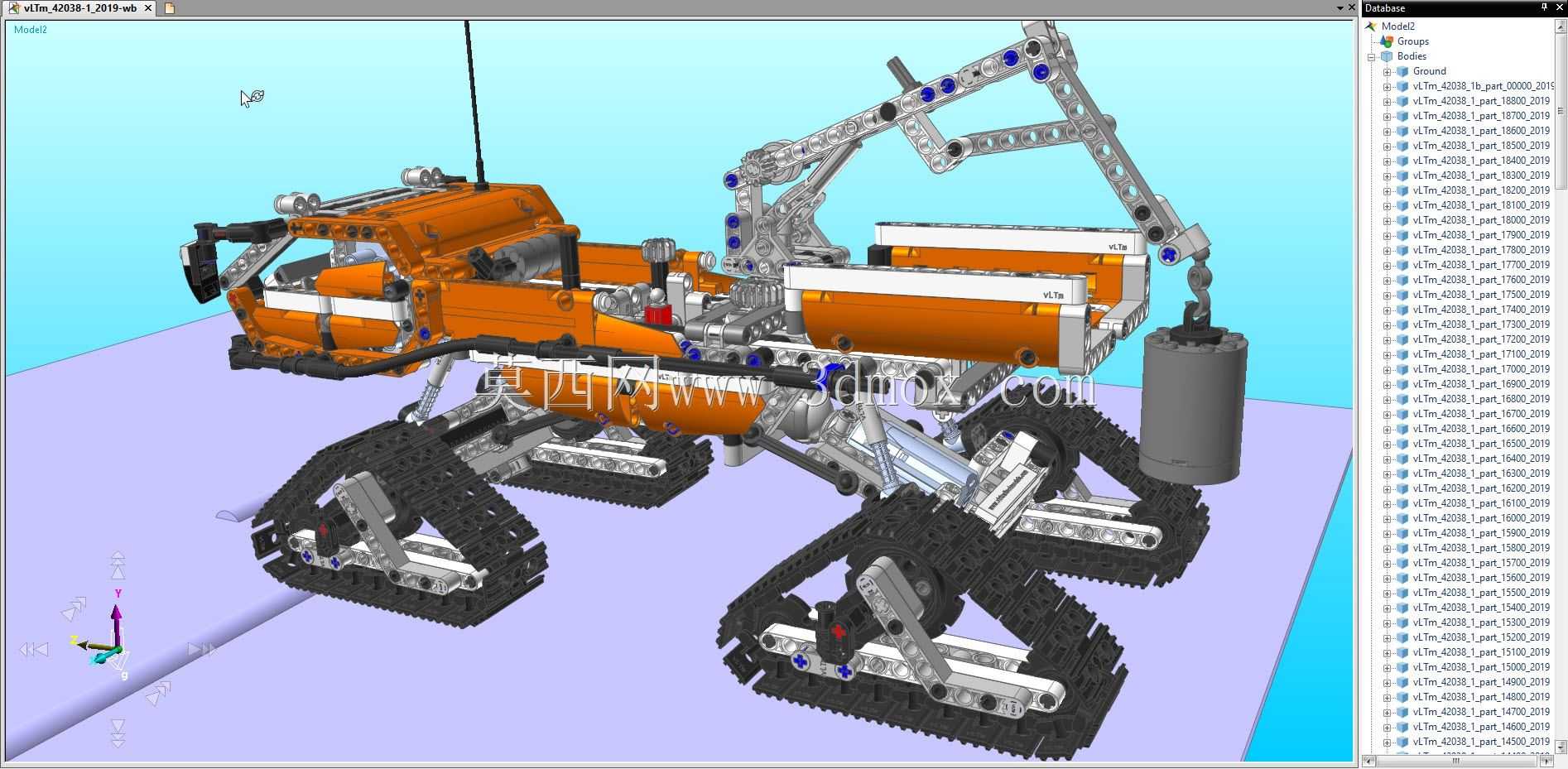

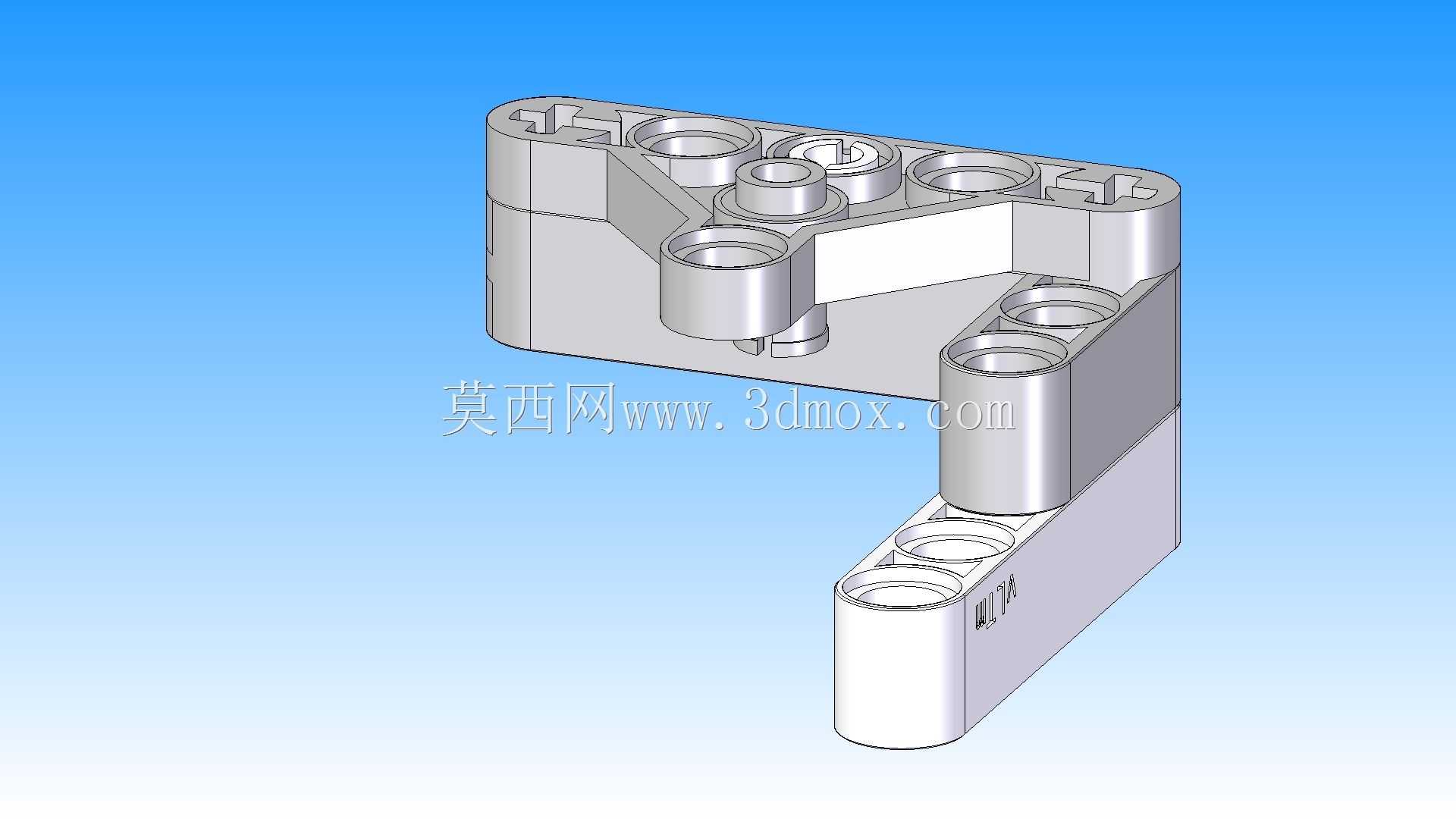

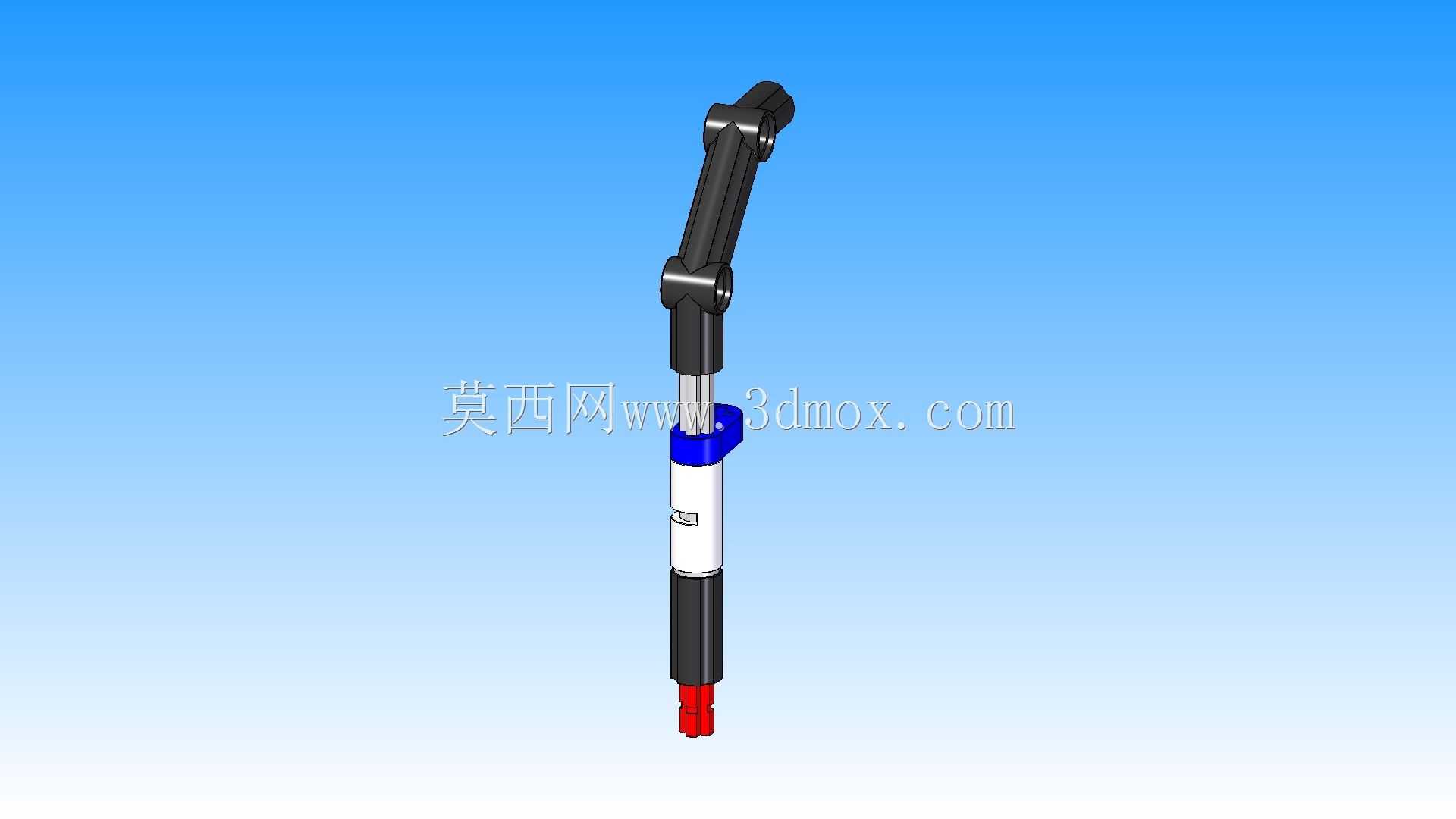

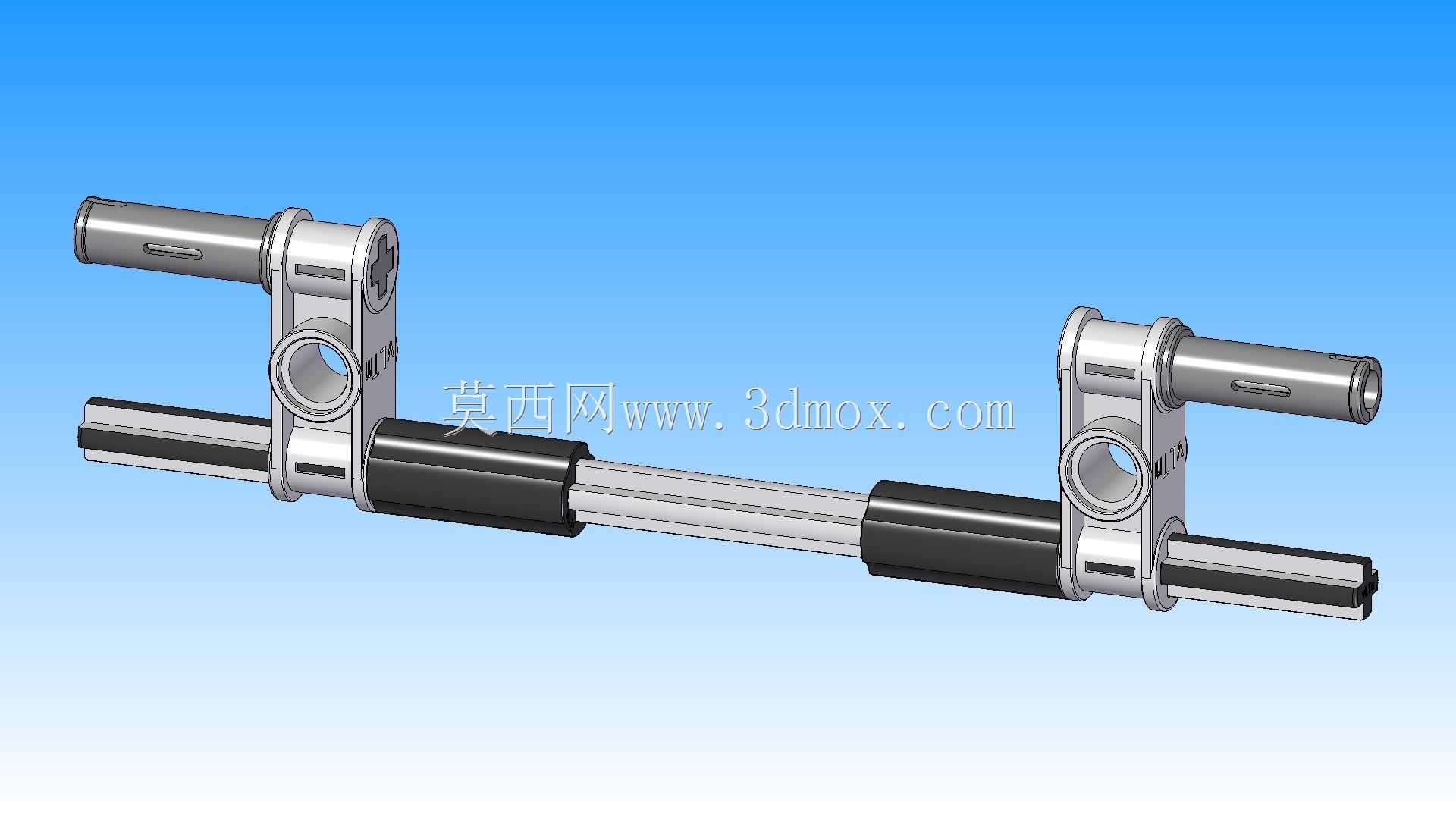

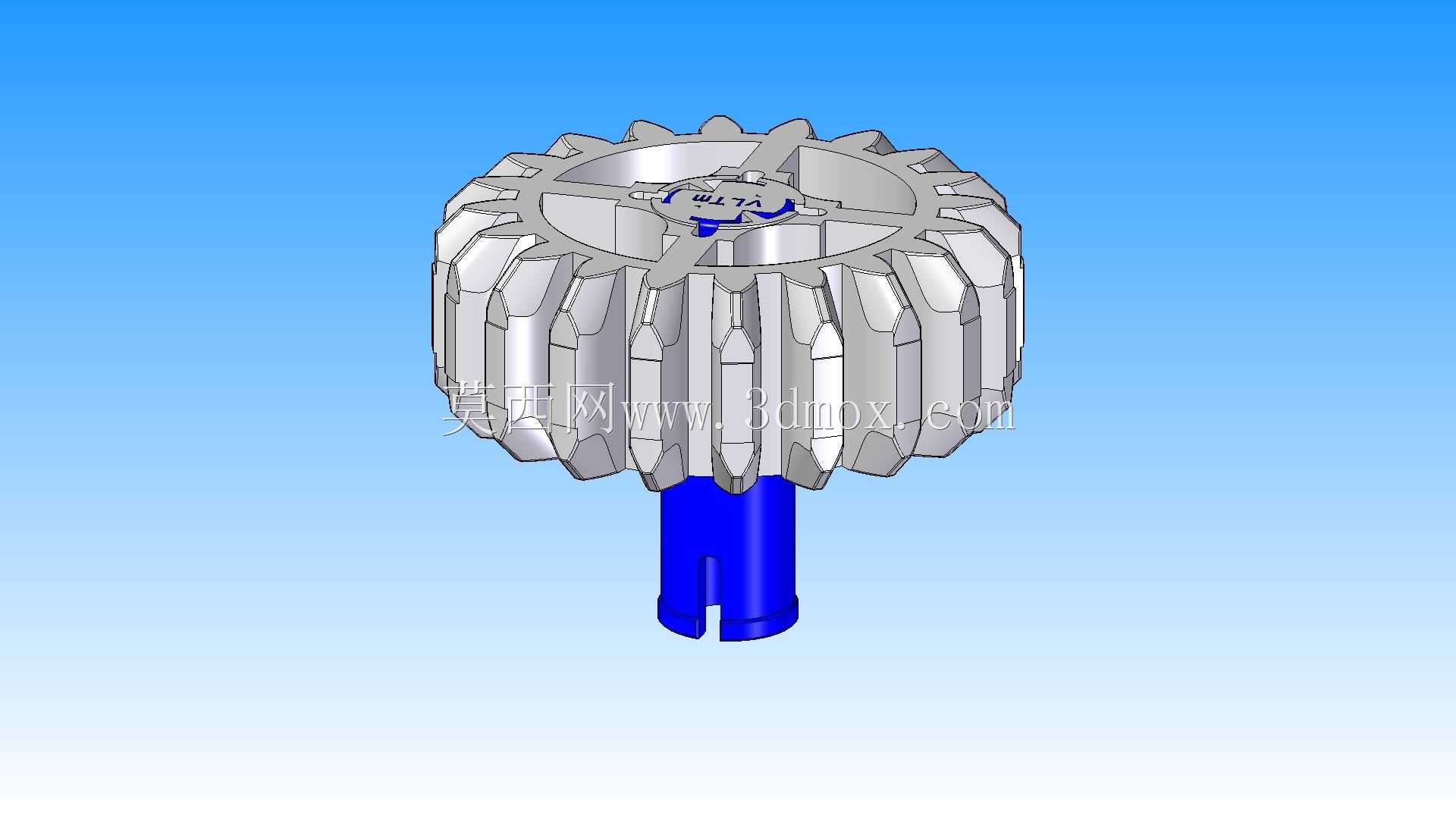

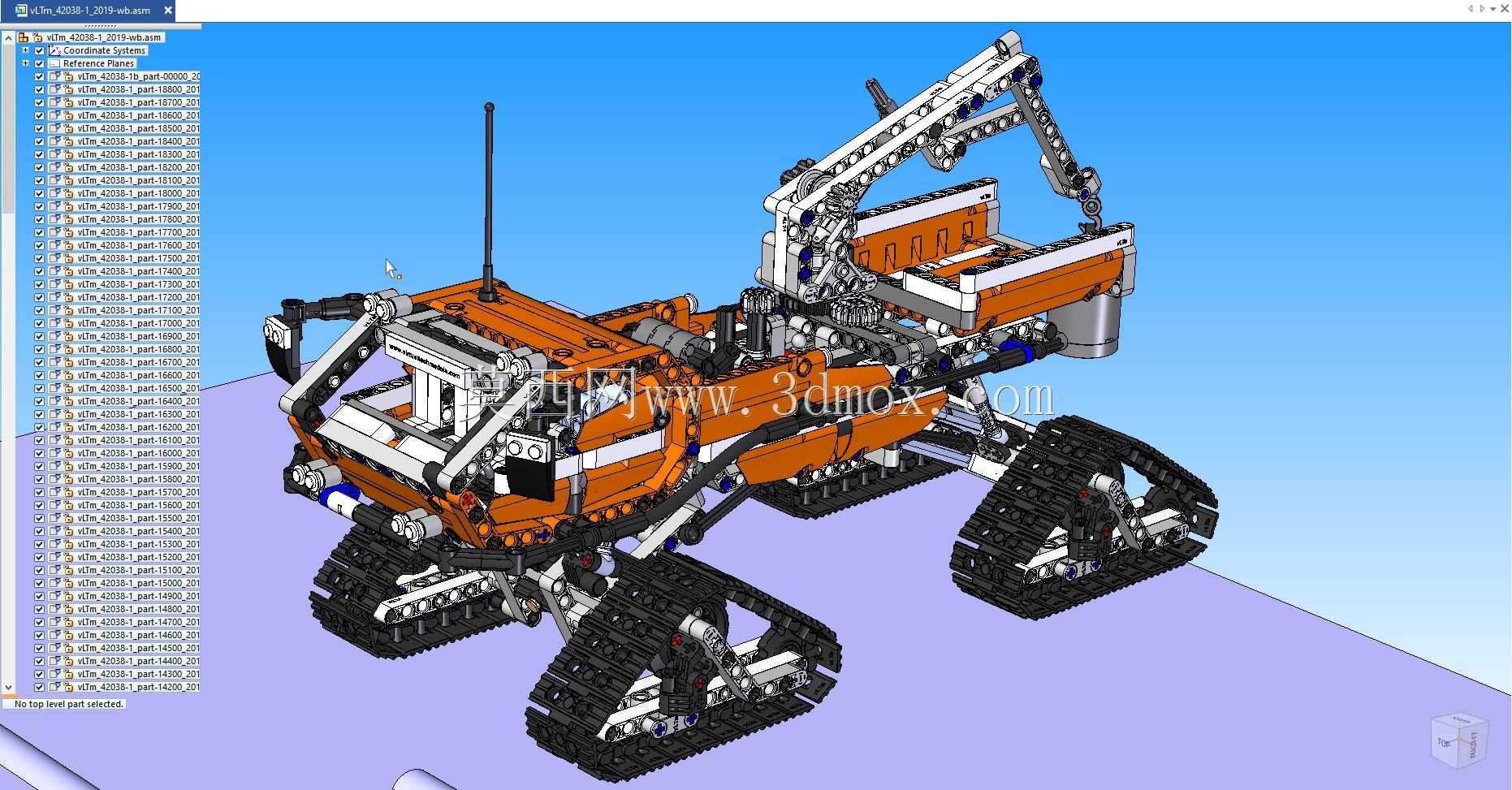

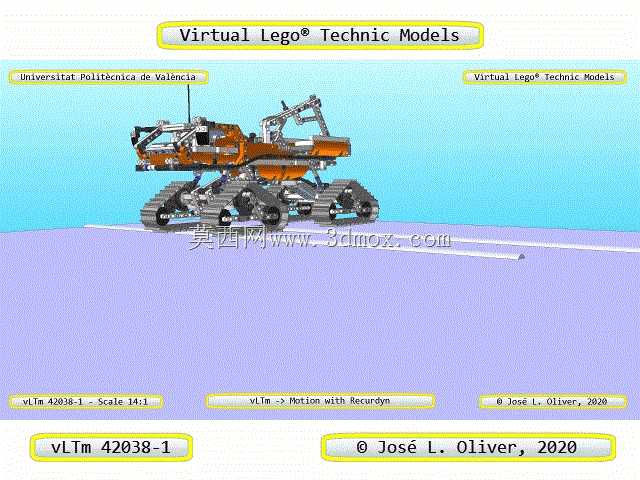

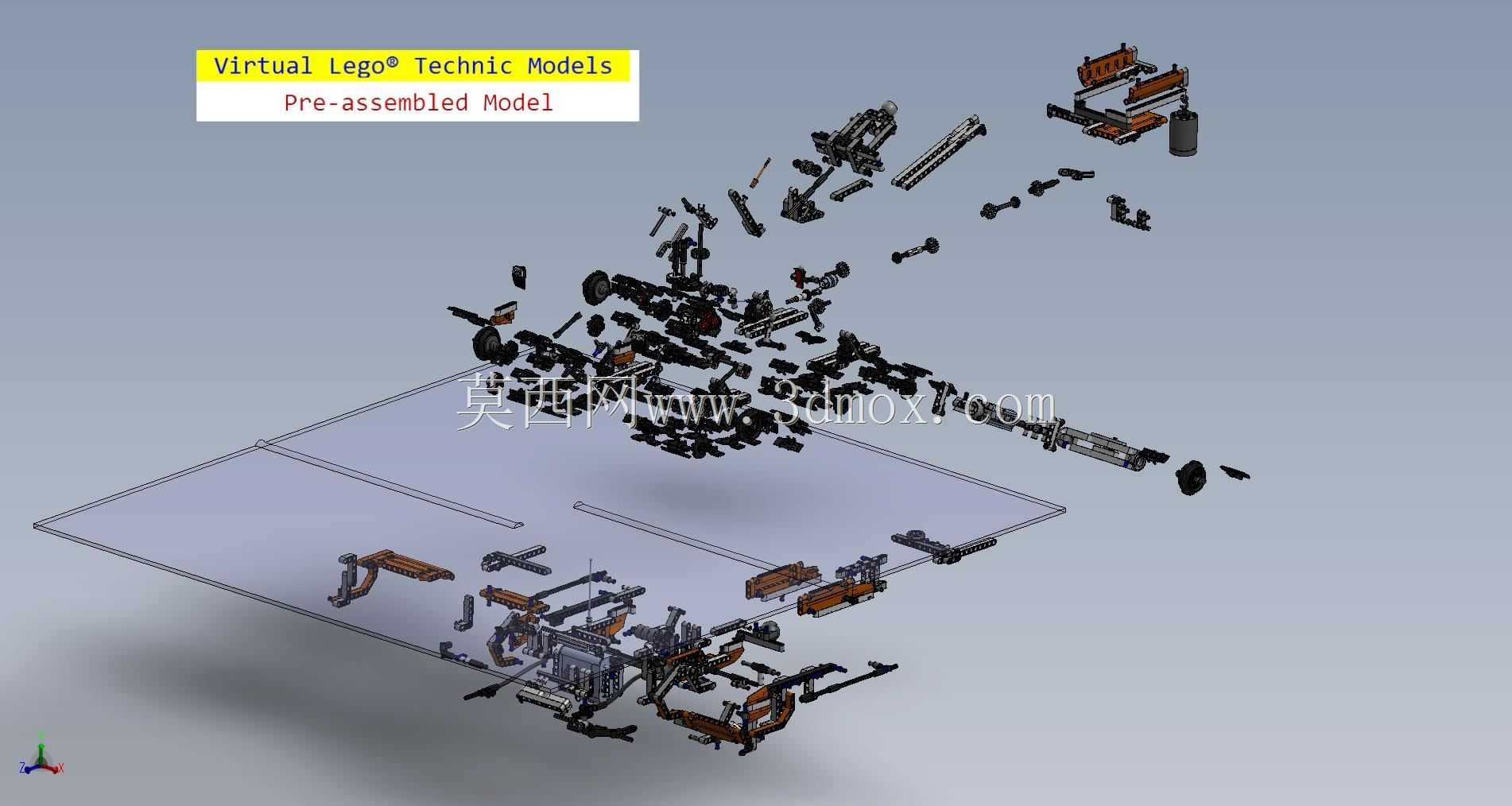

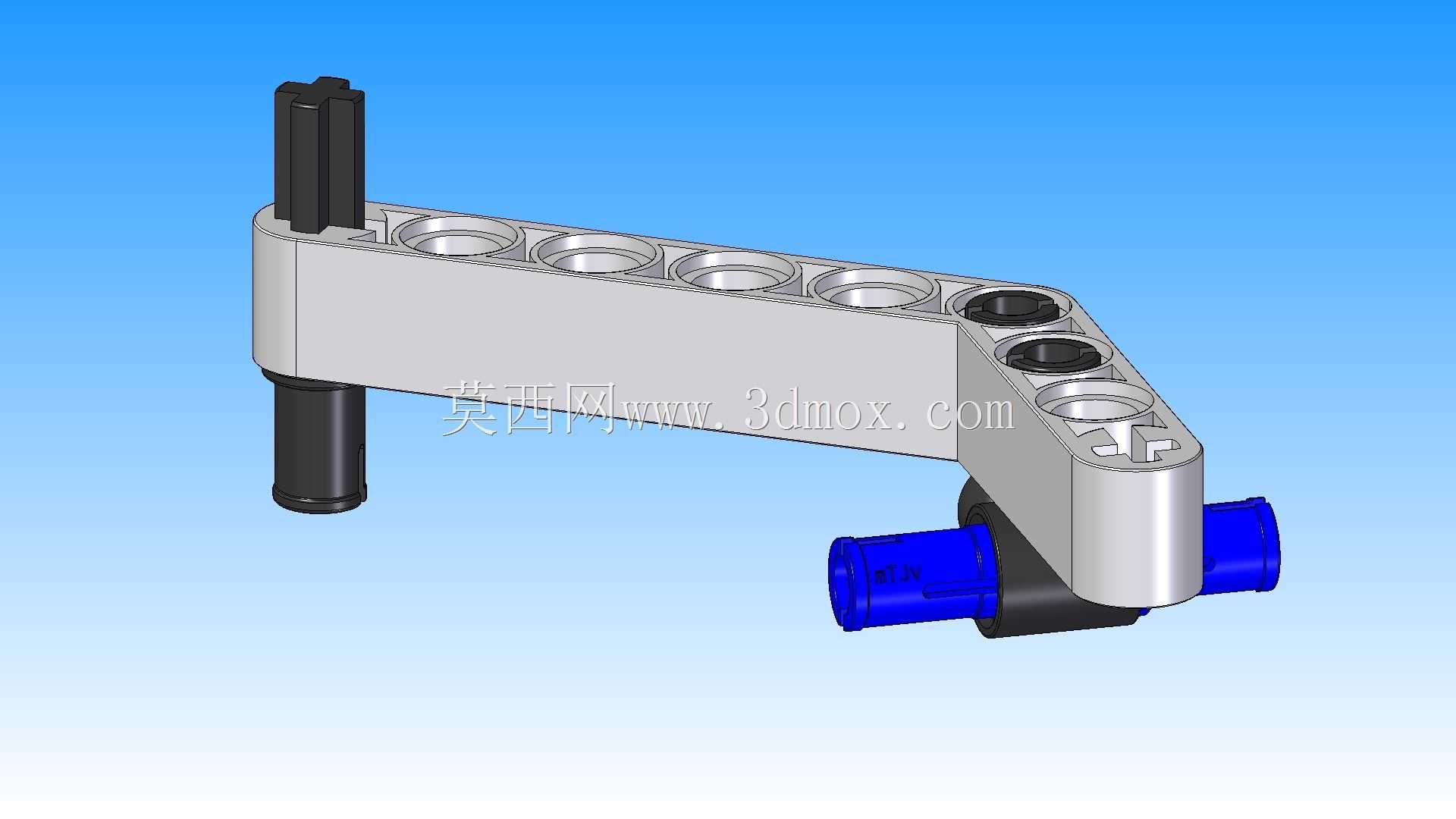

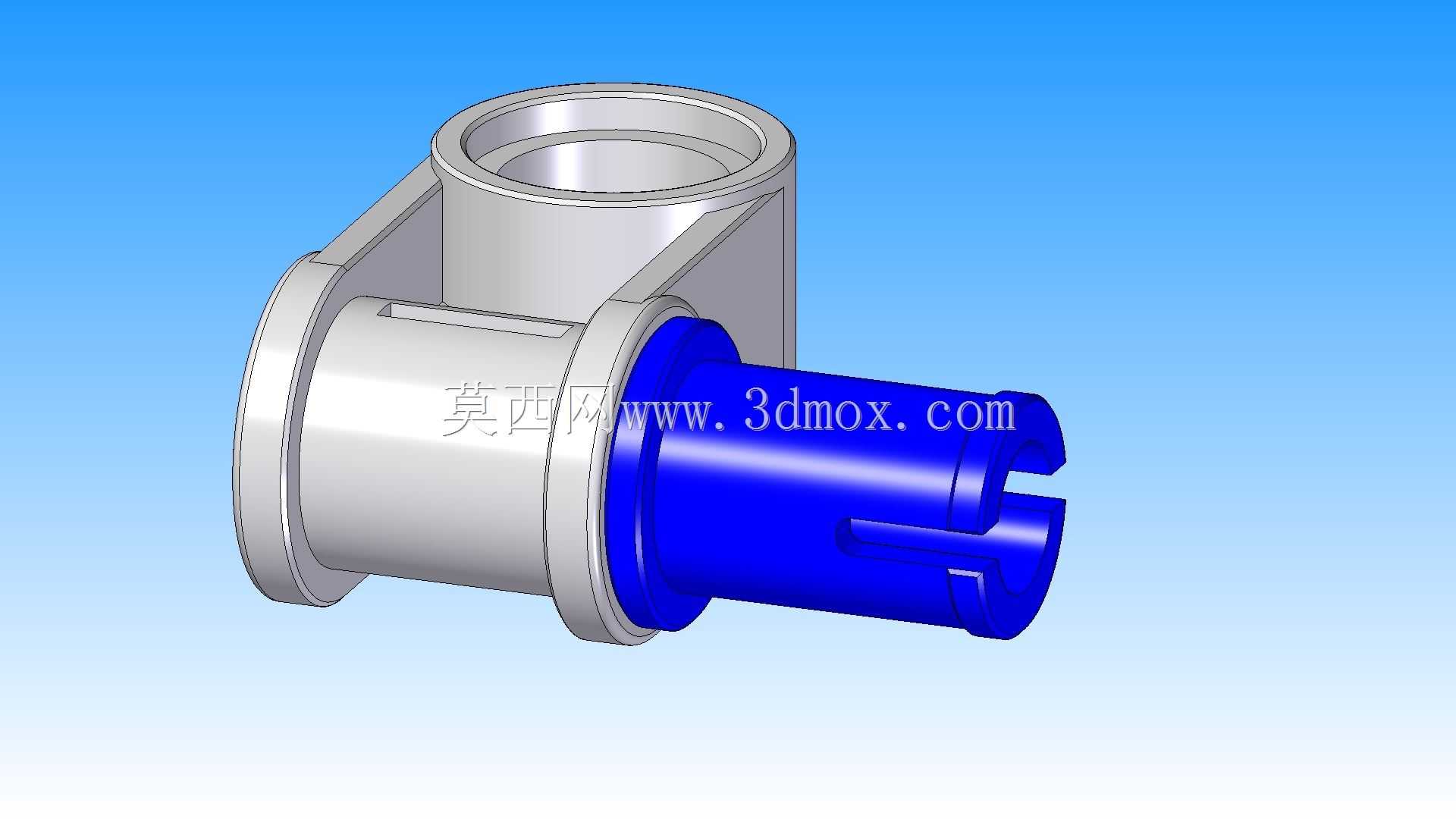

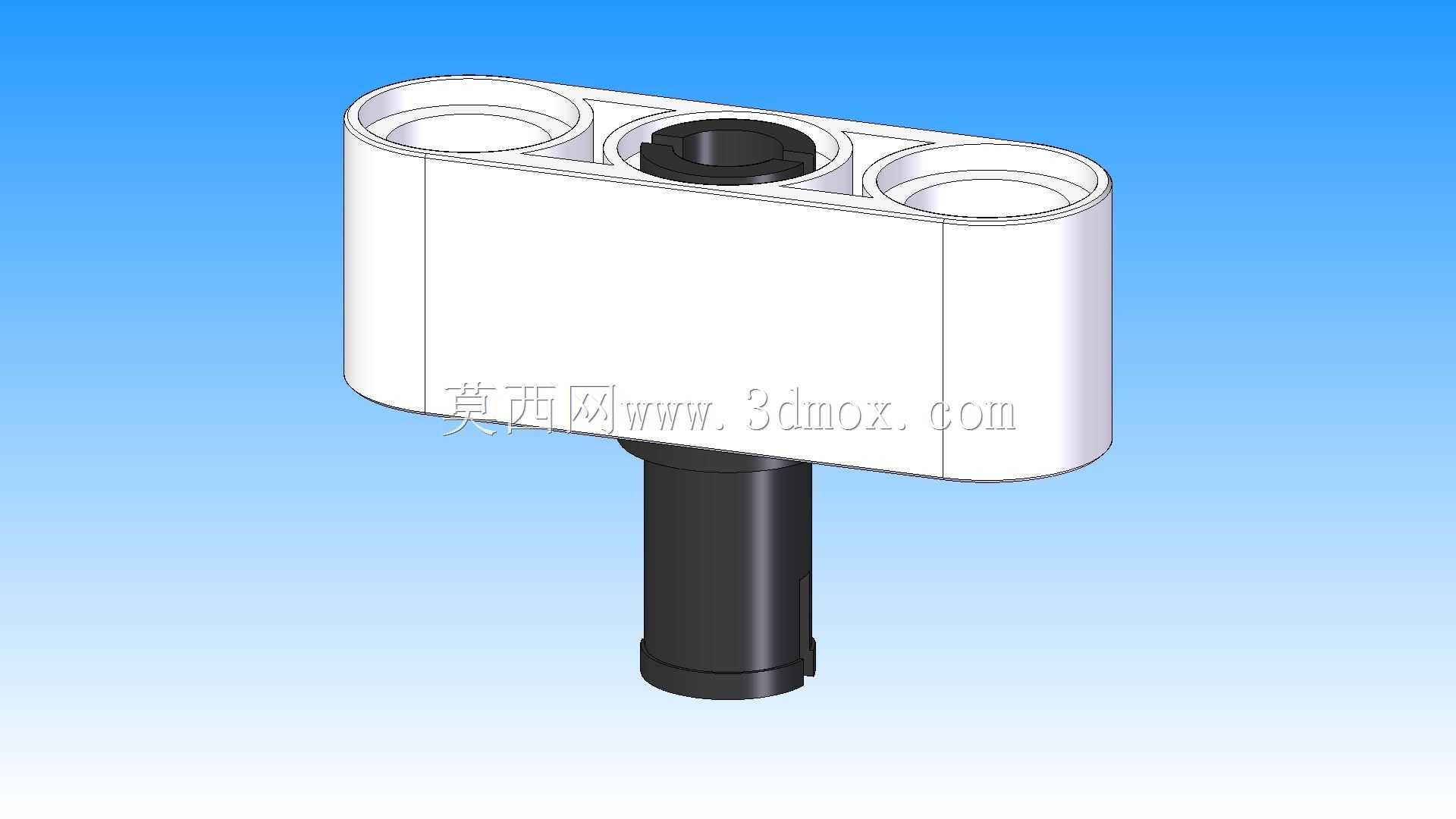

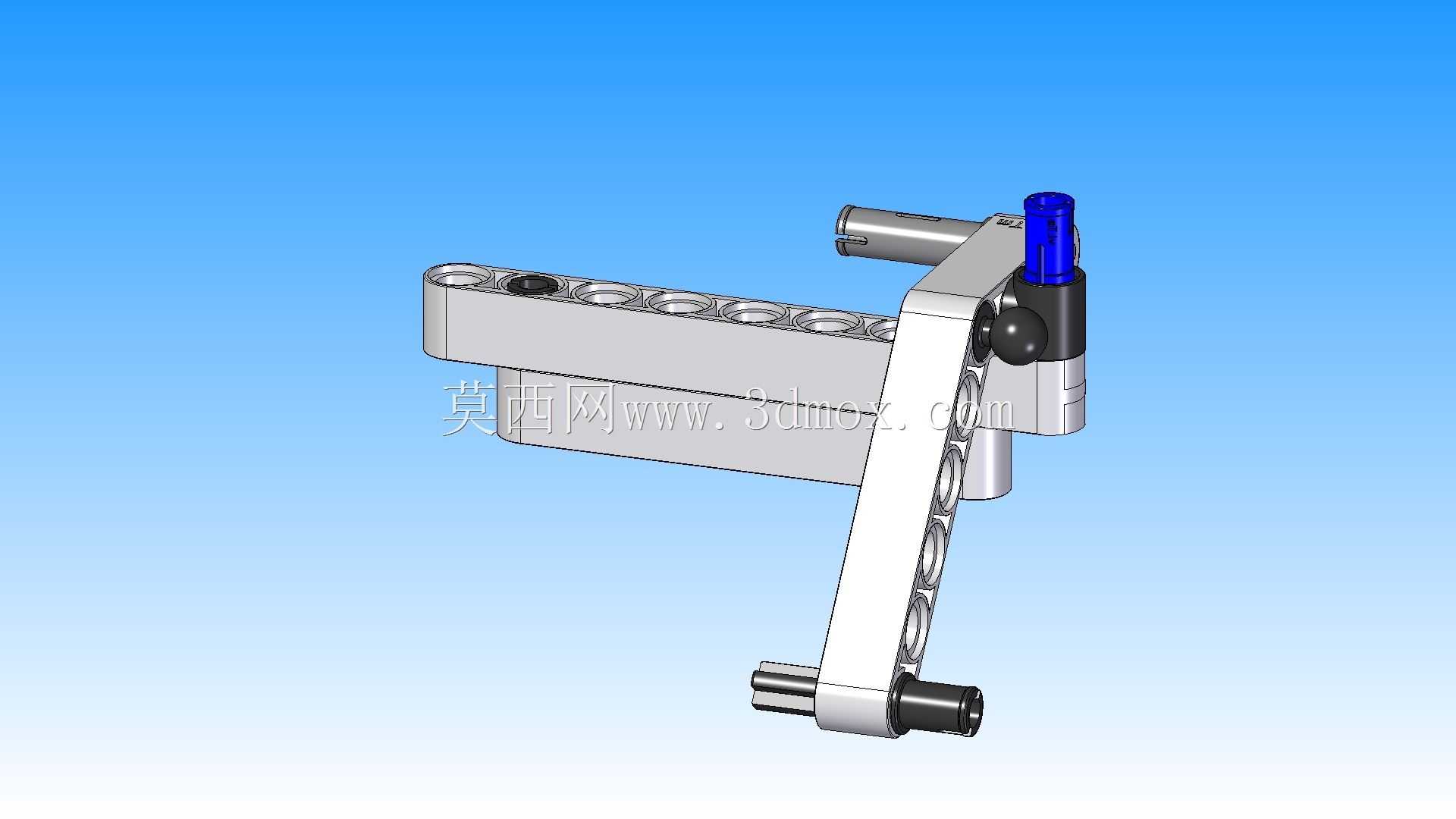

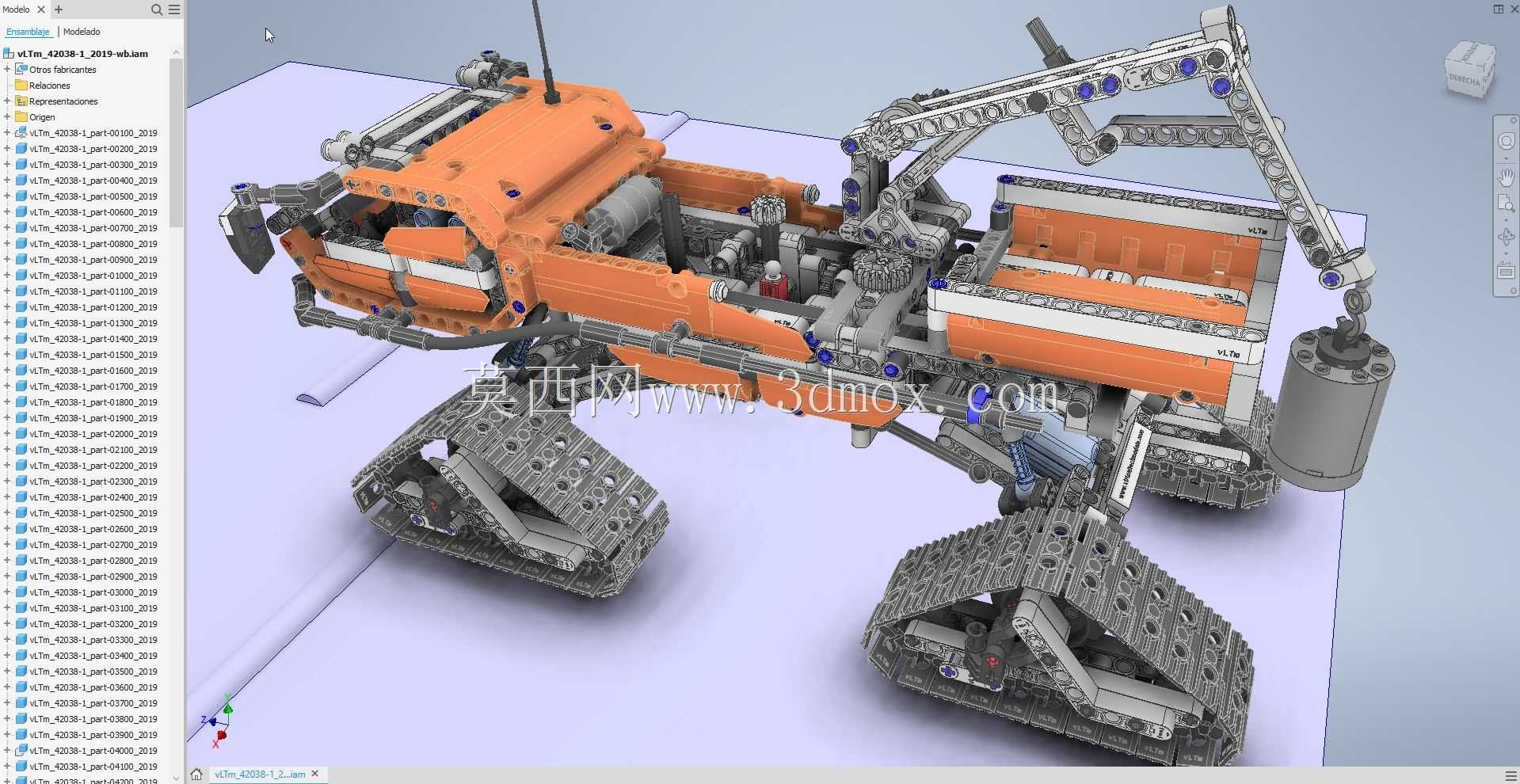

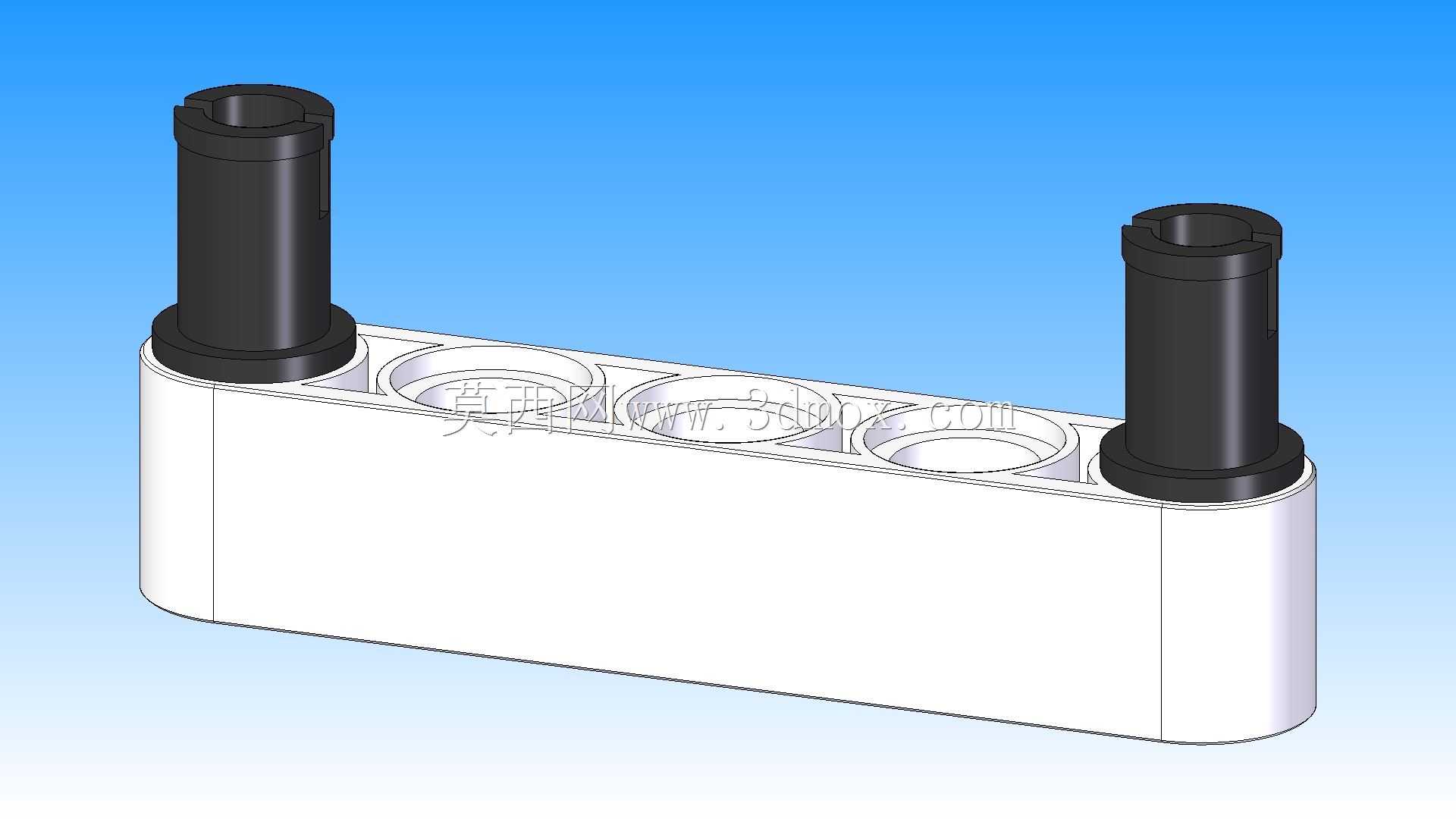

这款履带式载具搭配多自由度机械臂的积木结构设计，核心面向科教演示、积木结构验证、小型作业场景模拟等应用方向，可用于机械原理教学、结构传动逻辑验证，也可作为小型特种作业载具的缩比验证原型。从功能特性来看，履带行走机构采用三角轮组布局，搭配柔性履带条，能够在不平整的模拟路面、小坡度地形上保持稳定附着，行走过程中轮组与履带的啮合间隙经过反复调校，避免卡滞、脱轨问题，可实现前进、后退、小半径转向等基础行走动作，满足狭小作业空间内的移动需求。搭载的多关节机械臂采用孔梁拼接结构，各关节处通过销轴连接实现转动自由度，臂架末端预留标准接口，可搭载模拟抓取、吊装的作业端头，能够完成小范围内的重物起吊、物件转运动作，臂架的活动范围覆盖载具侧方及前方作业区域，作业半径可覆盖载具周边0.8倍自身长度的范围，满足近距作业需求。设计过程中优先考虑积木零件的通用化率，所有结构件均采用标准积木接口，减少特殊定制零件的使用，整体装配逻辑遵循从下到上、从行走底盘到上部作业机构的顺序，底盘部分采用分层搭建逻辑，下层为履带轮组安装位，中层为动力传动结构预留空间，上层为车身主体与机械臂安装基座，各层之间通过标准销钉实现刚性连接，保证整体结构的抗扭强度，避免行走或作业过程中出现结构松散变形。车身主体部分采用橙白配色的积木块拼接，预留了模拟驾驶舱、储物舱的空间，既还原了工程载具的外观特征，也平衡了整体结构的重量分布，避免头重脚轻导致的侧倾问题。从安装边界来看，整体结构的长宽高比例控制在3:1.5:2范围内，履带轮组的外侧宽度不超过车身主体宽度的1.1倍，机械臂完全收拢时的整体高度不超过车身最高点的1.2倍，机械臂完全伸展时的横向伸出量不超过车身宽度的1.5倍，保证静态放置与动态动作时的重心始终落在履带支撑面范围内，不会出现倾覆风险。各转动关节的阻尼通过销轴的配合松紧度调整，既保证臂架活动时的顺畅度，也能让臂架停留在任意作业角度，不会出现自由滑落的问题。传动部分的齿轮啮合间隙控制在0.1mm左右的等效间隙，既避免齿轮卡滞，也减少传动过程中的虚位，保证动作传递的精准度。整体结构没有冗余的装饰零件，所有外露结构均承担对应的结构支撑或传动功能，在满足功能需求的前提下尽可能压缩零件数量，降低装配复杂度，同时也方便后续的结构改装与功能拓展，比如可加装遥控动力模块、更换不同的作业端头，适配更多的模拟作业场景。
