手动式杠杆夹紧吊具结构设计

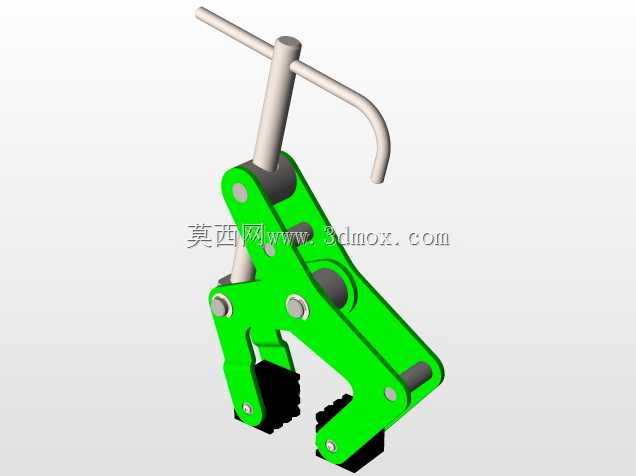

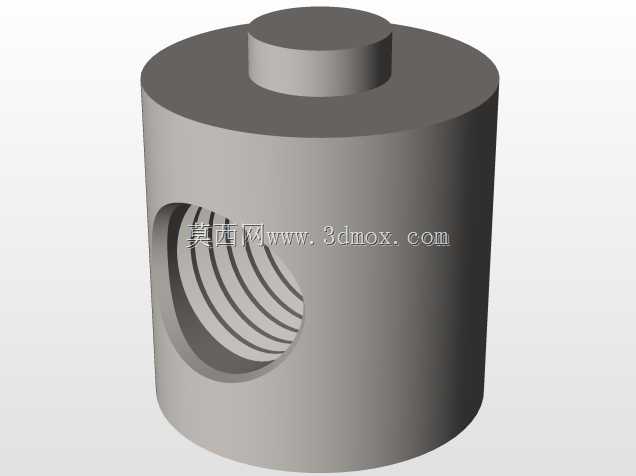

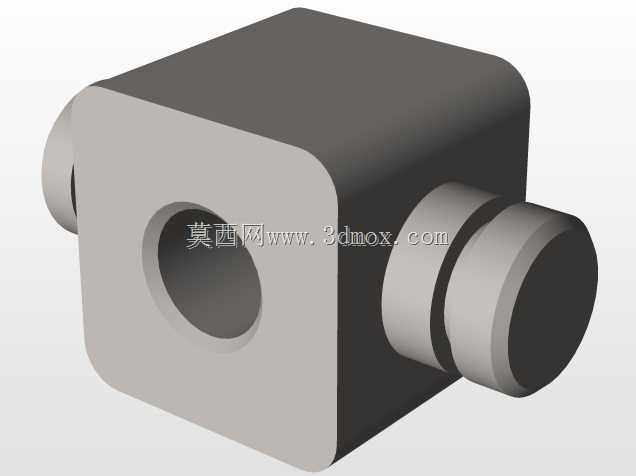

这款手动杠杆式夹紧吊具，主要面向车间内小吨位工件的垂直吊运、工位转序场景，常见于五金加工车间的板材上下料、小型铸锻件的工位转移、机加工工序间的工件周转作业，适配无动力气源、电源的零散吊装点位，不需要外接动力源，单人即可完成操作，适配车间零散、小批量的吊装需求，避免了大型起重吊具适配小工件时的操作冗余问题。从结构功能来看，该吊具采用多连杆杠杆增力结构，上部的T型操作杆既作为施力部件，也作为吊点连接的受力延伸段，弯型手柄符合人体工学操作角度，操作人员站在工件侧方即可完成夹紧与松脱动作，不需要探身到工件正下方，符合车间作业的安全操作规范。夹爪部分采用带齿纹的咬合面设计，接触工件时齿纹可以嵌入工件表面的氧化层或加工余量层，避免吊运过程中工件滑脱，夹爪的开合行程通过连杆的铰接点位置限定，适配一定厚度范围内的板类、块类工件，不需要额外更换夹爪即可覆盖常规小工件的夹持尺寸需求。设计过程中，连杆铰接点的位置经过受力校核，当吊点承受向上的拉力时，连杆机构会带动夹爪产生向内的夹紧力，且吊运的工件重量越大，夹爪的夹紧力会同步增大，形成自锁式的受力闭环，避免吊运过程中受振动、晃动影响出现松脱问题。主体承载结构采用板材拼接式的铰接布局，所有铰接位置均采用销轴连接，销轴两端做防脱限位，日常维护时只需要定期加注润滑脂即可保证铰接动作顺畅，夹爪的齿面磨损后可以单独更换齿块，不需要整体报废吊具主体，降低长期使用的维护成本。从安装边界来看，该吊具上部的吊环段可以直接适配车间内常规的手拉葫芦、电动葫芦吊钩，不需要额外制作过渡连接接头，整体结构紧凑，闲置时可以挂在工位旁的工具架上，占用空间远小于同吨位的动力式吊具。夹爪的开合极限位置做了机械限位，避免操作时连杆过行程出现结构卡死，操作杆的长度经过力矩核算，操作人员只需要施加较小的手动力即可完成初始夹紧动作，后续靠工件自重实现增力锁紧，大幅降低操作劳动强度，适合长时间重复的工位吊装作业。
