美规插脚一体式USB充电电源适配器结构

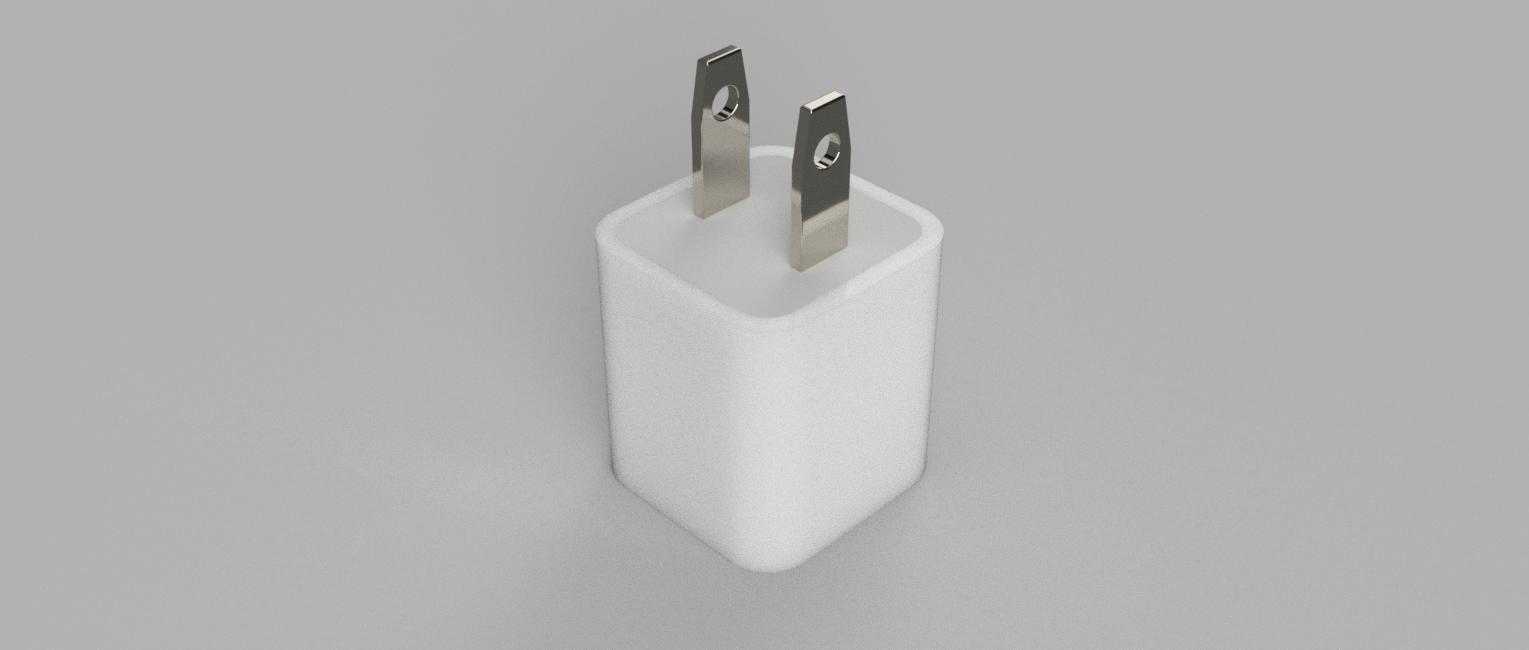

　　日常消费电子配套的供电配件里，这类小功率USB电源适配器是覆盖场景最广的品类之一，从智能手机、无线耳机、便携蓝牙音箱到小型桌面数码外设，都能通过这类适配器完成市电到低压直流的转换，为内置电池补能或是直接给设备供电。不同于早期可拆卸插脚的适配器设计，这款采用一体式美规两扁插结构，插脚直接嵌装在壳体内部，没有额外的活动连接结构，一方面能减少插脚松动带来的接触不良隐患，另一方面也能压缩整体壳体的内部空间，让成品体积控制在更便携的范围内。从结构设计逻辑来看，壳体采用上下扣合的立方体圆角造型，所有棱边都做了R角过渡处理，既避免注塑生产时的尖角应力集中问题，也能提升用户手持插拔的触感，不会出现锐边割手的情况。

　　插脚的位置布局严格遵循美规插座的孔位间距标准，两个金属插脚平行布置，伸出壳体的长度、插脚本身的厚度与宽度都符合对应安规要求，插入墙面插座或是插排时不会出现卡滞、松动的问题，插脚根部与壳体的衔接位置做了一圈凸起的限位结构，插入插座时能保证插脚进入插座的深度一致，避免插脚过度深入或是外露过长带来的安全隐患。内部结构的布局上，高压侧的整流、滤波元件与低压侧的USB输出接口之间会预留足够的安规距离，高低压区域之间会设置隔离挡墙，避免高压串入低压输出端引发安全问题，壳体内部的筋位会对应电路板上的元件高度做避让设计，同时在元件较重的位置设置支撑柱，装配时电路板通过卡扣或是螺丝固定在壳体内，不会因为日常插拔的受力出现电路板移位。

　　USB输出接口布置在壳体与插脚相对的另一端面，接口中心与壳体端面的中心重合，插拔数据线时受力均匀，不会因为偏载导致接口开焊脱落，接口周围的壳体平面做了微小的下沉处理，能避免数据线插头端面与壳体平面出现干涉，保证插头能完全插入接口，避免接触不良。外形尺寸的边界控制上，整体立方体的截面边长控制在常规插排单个插孔的占用范围内，相邻位置插上这个适配器时，不会遮挡旁边的插孔，这点在多插孔插排的使用场景里尤为重要，很多早期的大体积适配器经常会出现插一个占两个位置的问题，这款的尺寸边界就是围绕插排孔位间距做的优化，保证插排的空间利用率。壳体表面采用哑光磨砂的质感处理，既不容易残留指纹和使用划痕，也能在注塑时减少表面缩痕的出现，

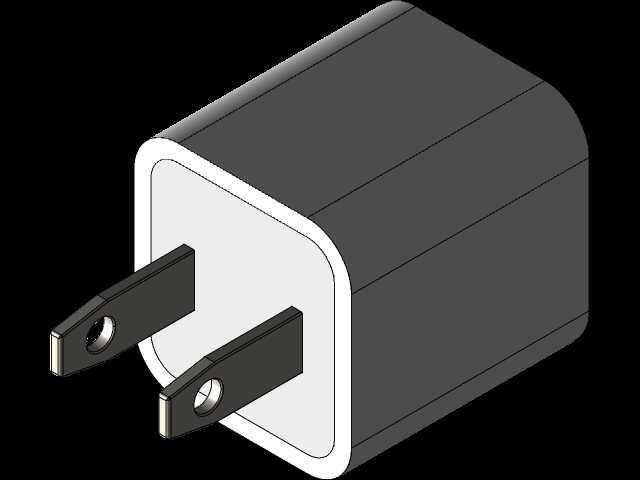

　　因为壳体内部有很多支撑筋和卡扣结构，如果做高光表面很容易在筋位对应的外表面出现缩印，哑光质感能很好地掩盖这类注塑缺陷，提升成品的外观一致性。实际使用场景中，这类适配器需要长期插在插座上待命，所以壳体的材料选用会考虑耐温性能，在内部元件正常发热的情况下不会出现壳体变形、软化的问题，插脚的金属材料选用铜合金做镀镍处理，既有足够的导电性能，也能避免长期使用出现氧化锈蚀，保证插拔多次之后依然有稳定的接触性能。从建模的角度来看，做这类结构需要优先确认插脚的安规尺寸参数，先定位插脚的位置和伸出长度，再围绕插脚和内部电路板的尺寸搭建壳体的基本轮廓，之后再细化内部的支撑筋、卡扣、隔离挡墙这些细节，最后处理外表面的圆角和质感，所有的壁厚要保持均匀，避免注塑时出现厚薄不均导致的缩水、翘曲问题，卡扣的扣合量要控制在合理范围，既保证上下壳扣合之后不会松脱，也能方便生产时的装配，不需要太大的按压力就能完成扣合。
