德国红环按动式自动铅笔三维建模设计

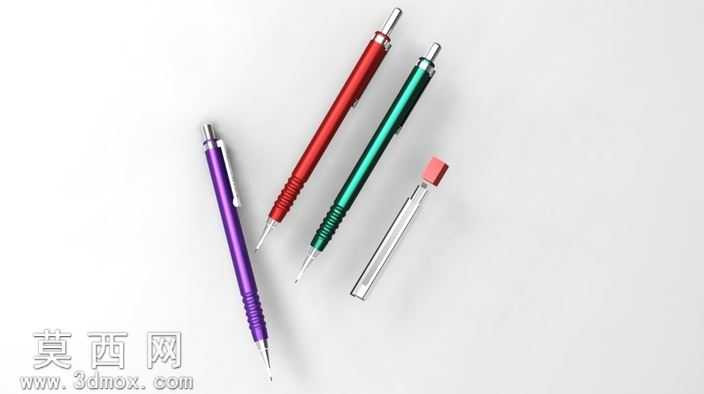

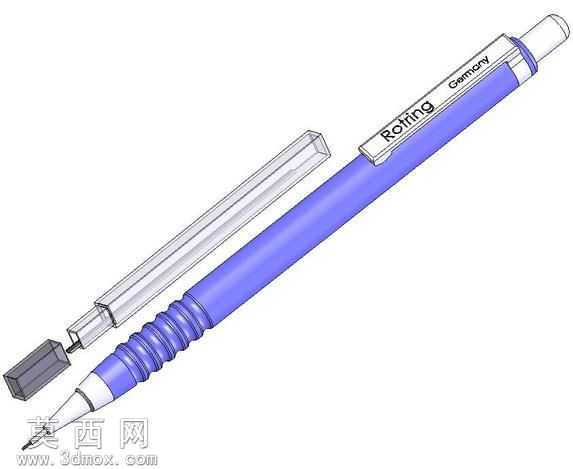

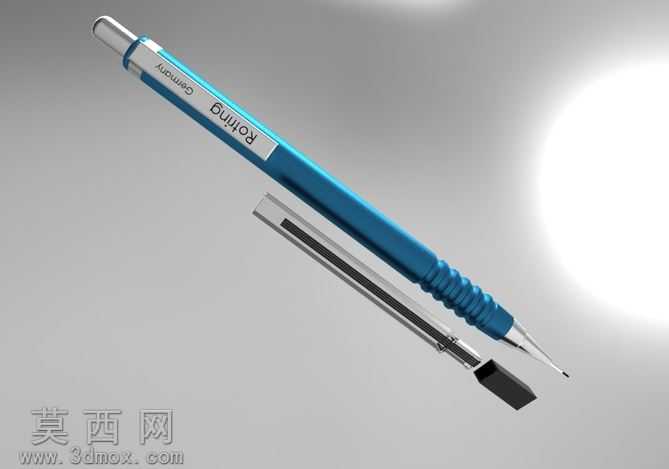

本作品为德国红环品牌按动式自动铅笔的三维参数化建模成果，建模过程以实物测绘尺寸为基准，在SolidWorks环境下完成全零件的独立建模与整体虚拟装配，完整还原了这款专业绘图自动铅笔的全部结构细节。建模阶段采用自下而上的设计思路，首先拆分笔身的全部组成构件：包含笔帽按动结构、储铅芯内管、笔夹、笔握防滑胶套、金属出铅头、铅芯护管、笔身主体外壳、内置弹簧卡位结构等独立零件，每个零件均严格按照实物的比例与尺寸进行草图绘制，通过拉伸、旋转、扫描、放样等基础特征命令完成主体造型，针对笔握区域的多道环形防滑凹槽，采用圆周阵列结合切除拉伸的方式实现，保证凹槽的间距、深度与弧度完全匹配实物的握持触感设计；笔夹部分通过曲面建模完成弧形过渡造型，还原金属笔夹的贴合弧度与卡扣结构，笔身表面的品牌标识采用包覆特征实现，还原印刷标识的凹陷质感。材质与渲染阶段，针对不同零件的物理属性分别赋予对应材质：笔身主体塑料外壳赋予半透磨砂紫塑料材质，调整粗糙度参数模拟哑光磨砂的触感，笔夹与出铅头赋予抛光金属材质，添加轻微的反射效果还原金属件的光泽，笔握防滑区域赋予软质橡胶材质，调整漫反射参数模拟橡胶的哑光亲肤质感，透明储铅内管赋予高透PC塑料材质，添加轻微的折射参数还原透明管件的视觉效果，内置弹簧采用螺旋扫描建模后赋予镀锌金属材质，还原弹簧的金属丝缠绕结构。装配阶段严格按照实物的装配逻辑添加配合关系，按动头与笔身之间添加滑动配合模拟按动出铅的行程，弹簧添加压缩限位配合还原按动后的回弹结构，所有零件之间无干涉错位，完整还原自动铅笔按动出铅、笔夹夹持、笔帽防护的全部结构功能，整体模型结构严谨，细节还原度高，可用于文具结构设计参考、产品渲染展示等场景。
