管道焊接用气体背保护工装夹具

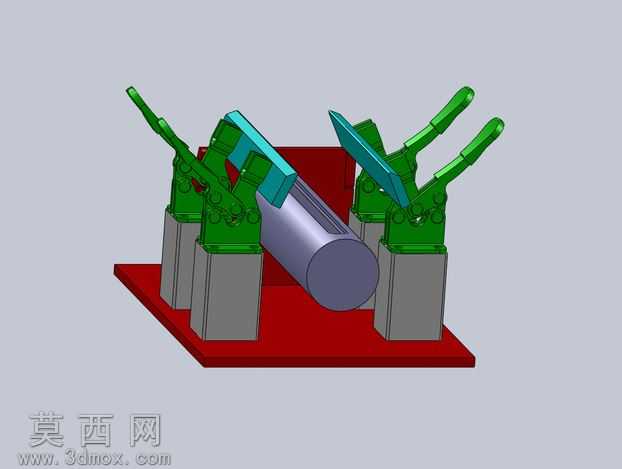

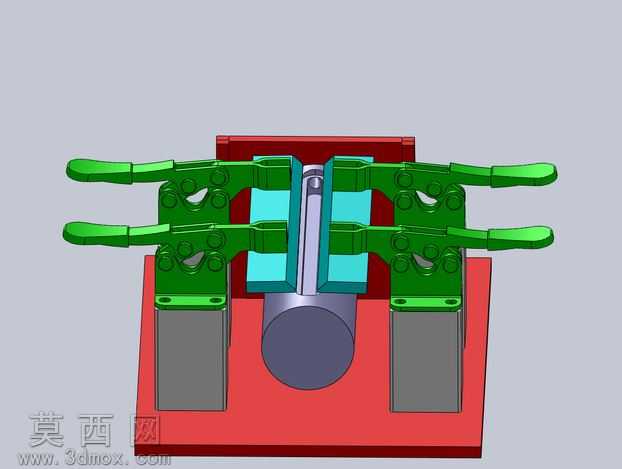

本模型为管道环缝焊接作业配套的气体背面保护工装夹具，整体采用三维参数化建模完成，建模过程中对各功能部件做了完整的结构还原，可直接用于工装方案评审、结构优化与加工出图参考。模型整体以厚重的红色安装底板作为承载基座，底板上对称布置两组立式支撑座，支撑座上方安装工业常用的绿色快速压紧夹钳，夹钳前端配置青蓝色仿形压块，压块轮廓与待装夹圆柱管道的外壁弧度完全匹配，可在压紧过程中避免管道表面出现压痕，同时保证装夹定位的同轴度精度。两组夹钳之间预留管道放置工位，可将待焊接的圆柱管段水平架设在支撑结构上，夹钳的肘节锁紧结构可提供稳定的压紧力，防止焊接过程中管道出现移位、窜动问题。模型在材质渲染上做了区分处理：安装底板赋予哑光红色金属漆材质，模拟工装常用的防锈喷涂漆面效果；快速夹钳主体赋予亮绿色工程塑料与金属结合的材质，还原标准快速夹钳的外观质感；支撑座赋予哑光灰色金属材质，对应机加工钢制支撑块的表面效果；待焊接管道赋予银灰色拉丝金属材质，还原普通碳钢管道的表面质感；压块赋予青蓝色硬质合金材质，体现定位压块的耐磨属性。设计思路上，该工装针对管道环缝焊接时背面需要充入保护气体、避免焊缝背面氧化的需求，通过对称式双夹钳布局实现管道的快速装夹与拆卸，相比传统螺栓压紧式工装可大幅缩短装夹辅助时间，提升焊接作业效率；仿形压块的设计既保证了装夹稳定性，也可配合密封结构在管道焊缝背面形成封闭的气腔，让保护气体能够充分覆盖焊缝背面区域，解决了管道焊接时背面易氧化、成型质量差的问题。建模过程中对快速夹钳的活动铰接结构做了运动仿真适配，可模拟夹钳的开合、压紧动作，验证工装的操作空间是否合理，避免装夹过程中出现结构干涉；各部件的安装孔位、连接尺寸均按照实际工装的加工标准做了还原，可直接导出工程图用于生产制造。
