瓶胚颈部螺纹精加工成型刀具结构

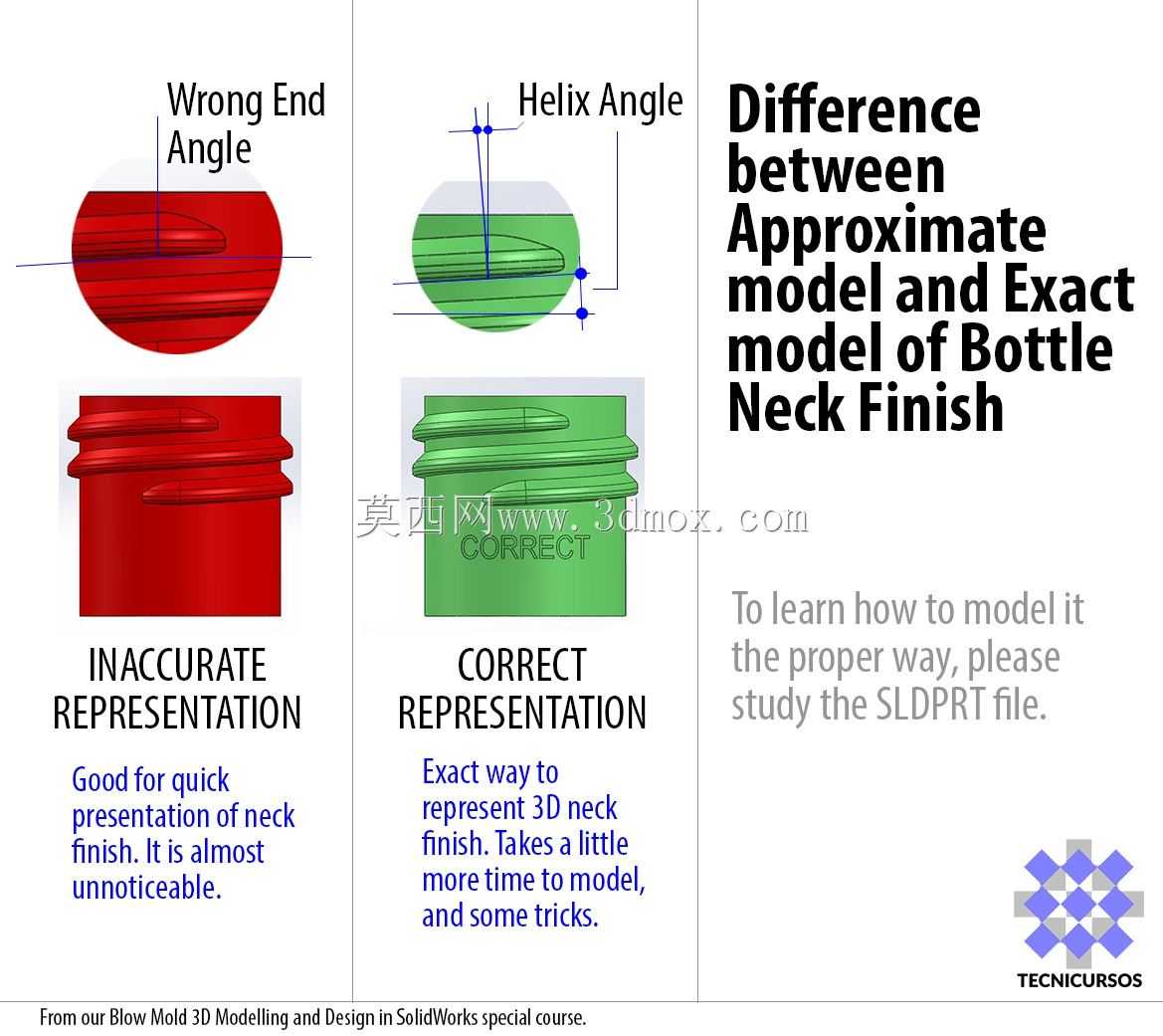

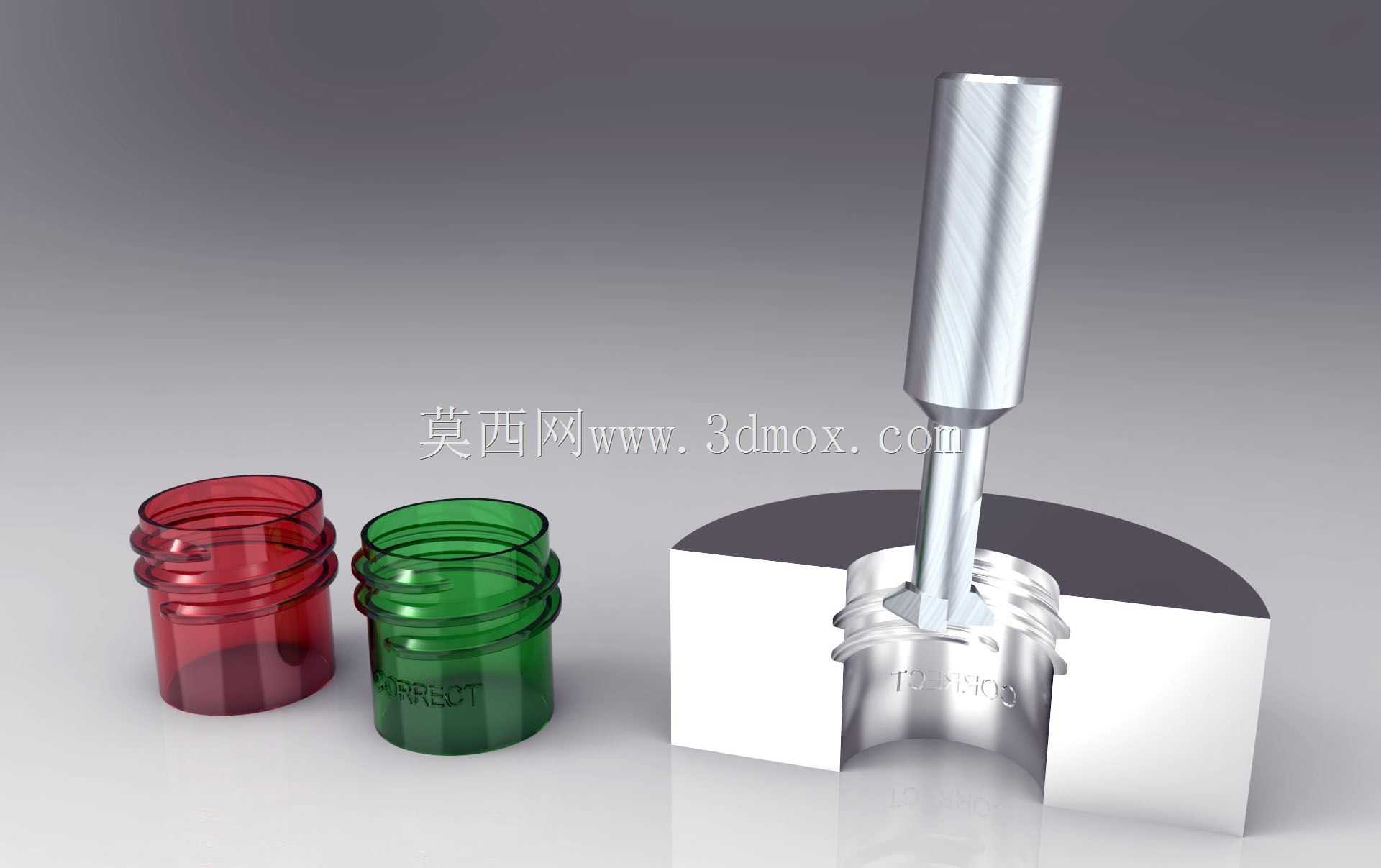

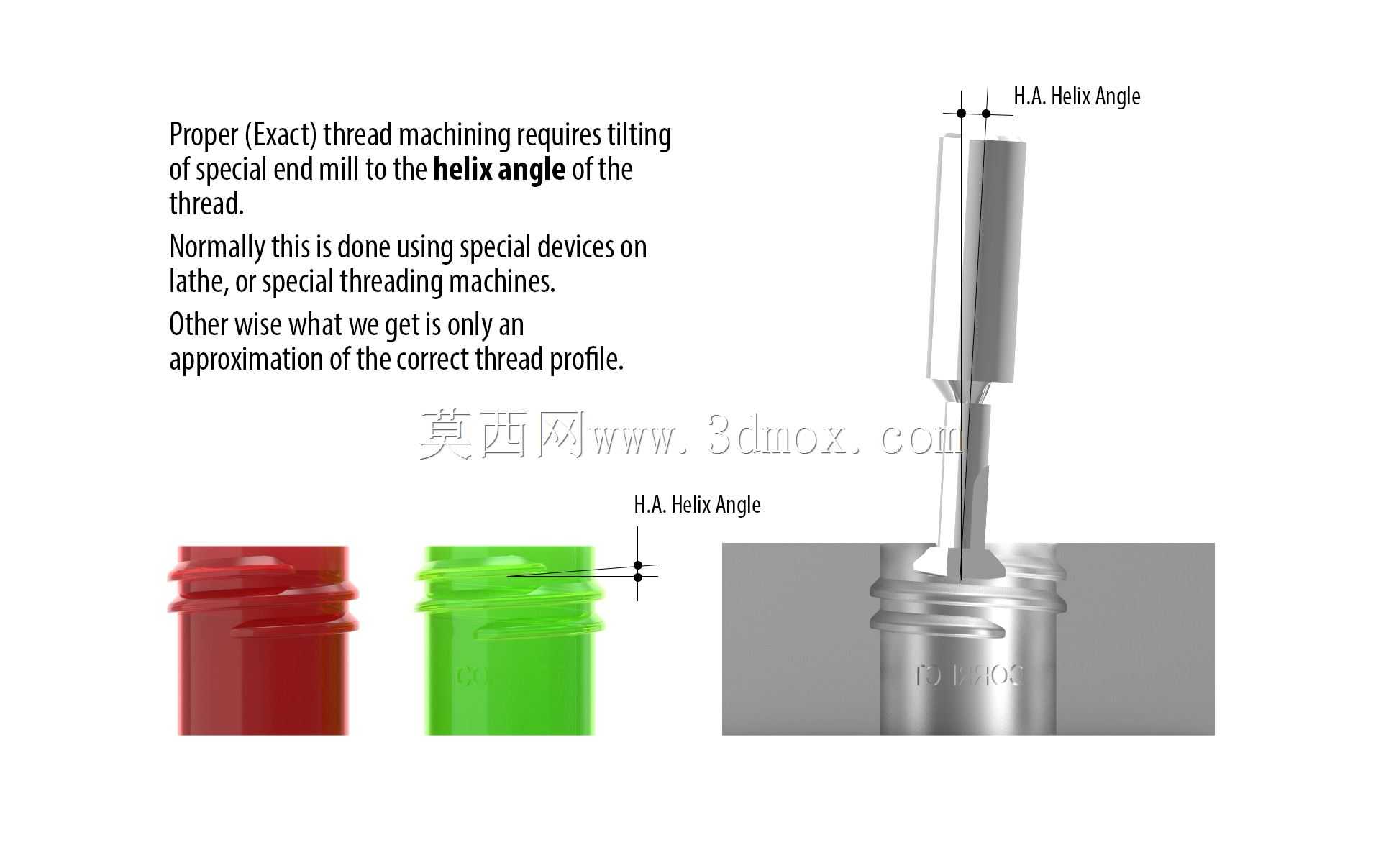

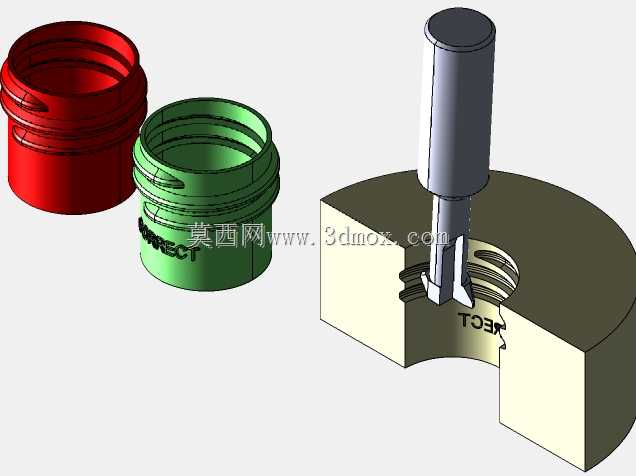

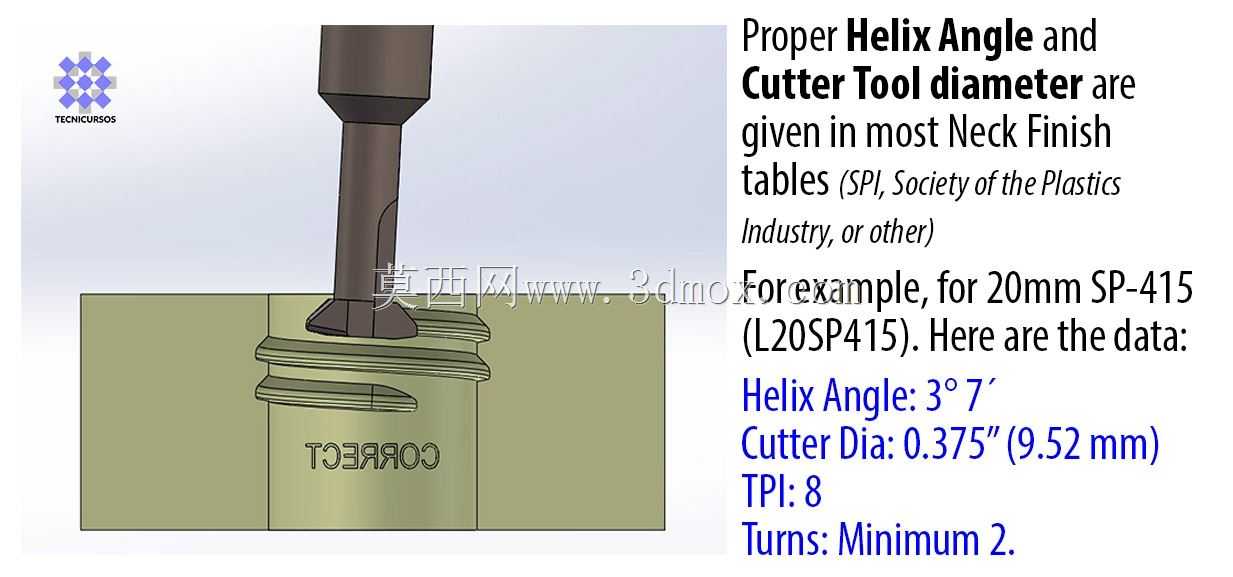

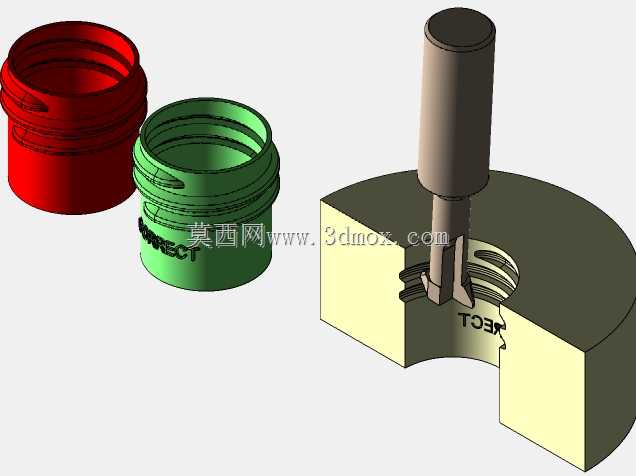

这套结构针对PET包装瓶胚颈部的螺纹成型工序设计，核心解决吹塑前瓶胚颈部螺纹轮廓精度不足、合模缝错位导致的后续封盖漏液、螺纹滑牙问题，广泛应用于饮料、日化品包装领域的瓶胚后处理工序，适配现有注塑机出料后的在线精加工工位，无需大幅改动原有生产线布局即可加装。从实际加工场景来看，瓶胚经注塑脱模后，颈部螺纹区域因浇口冷凝、模具排气差异，易出现轮廓缺料、光洁度不达标的问题，直接进入吹塑工序会导致成品瓶口与瓶盖配合公差超差，出现密封失效、扭矩不稳定的批量质量问题，这套精加工刀具就是针对该痛点设计，可在瓶胚未完全冷却的余温状态下完成螺纹轮廓的精整加工，避免冷却后材料硬度上升导致的刀具磨损加快、加工面出现毛刺的问题。设计过程中优先考虑了刀具与瓶胚的同轴度定位基准，刀具前端设置了与瓶口内径配合的导向段，加工时导向段先插入瓶口内孔完成径向定位，再通过主轴进给完成螺纹型面的滚压成型，无需额外加装定位夹具即可保证螺纹中径的圆度控制在0.02mm以内，适配瓶口内径范围从28mm到38mm的常规饮料瓶规格，安装时刀具柄部采用标准ER夹头装夹结构，可直接适配现有加工工位的动力头输出轴，无需定制专用连接法兰，轴向进给行程预留15mm的安全余量，避免进给超差导致的瓶胚颈部被顶穿的问题。刀具的成型刃口采用与标准瓶口螺纹完全共轭的轮廓设计，加工时通过冷滚压的方式让瓶胚颈部材料产生塑性变形，填充到刃口的轮廓型腔中，相比切削加工的方式，不会产生切屑残留，加工后的螺纹表面光洁度可达到Ra0.8以上，螺纹的抗拉脱扭矩比直接注塑成型的产品提升30%左右，同时刃口表面做了类金刚石涂层处理，加工PET材质时的摩擦系数更低，连续加工10万次后刃口轮廓磨损量不超过0.01mm，可大幅减少换刀频次。配套的瓶胚定位工装采用剖分式结构，图中展示的半剖工装可在加工时抱紧瓶胚外壁，避免加工过程中瓶胚出现转动、轴向窜动的问题，工装的抱紧型腔与瓶胚外轮廓完全贴合，接触面积达到瓶胚外壁的80%，夹紧力控制在15N到20N之间，既不会夹伤未完全冷却的瓶胚表面，也能提供足够的摩擦力抵消滚压加工时的扭矩。整套结构的外形尺寸控制在长120mm、直径16mm的范围内，可并排布置在多工位转盘的加工位上，单工位加工节拍控制在1.2秒以内，匹配现有注塑机每模16腔的生产节拍，不会成为生产线的产能瓶颈。
