立式滑块驱动空间连杆传动结构

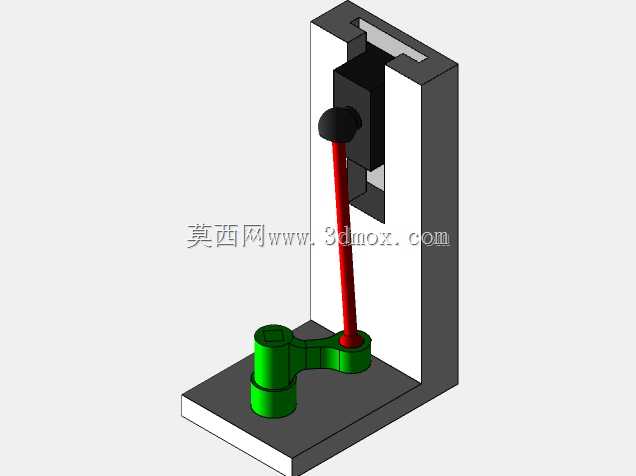

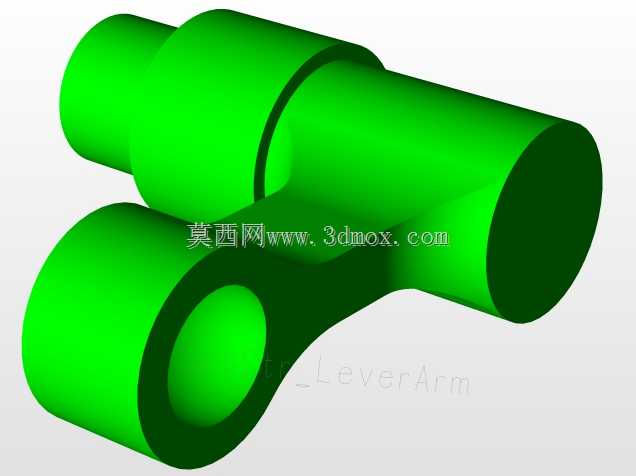

这套空间连杆传动结构常应用在轻载工位的间歇往复送料、小型冲压工位的动作驱动环节，也可作为教学演示机构用于机械原理课程的具象化展示。从结构布局来看，整套机构采用立式安装逻辑，底部为整块平板式安装基座，基座上预留两个同轴的绿色铰接支座，作为输入曲柄的回转支撑位，安装时可直接通过基座上的沉头孔将整套机构固定在设备台面或者实训台架上，安装边界的长宽尺寸适配多数小型自动化设备的工位预留空间，竖向的导向支座垂直固定在基座后侧，整体重心落在基座投影范围内，运行时不会出现偏载倾覆的问题。设计过程中优先考虑了运动轨迹的空间适配性，区别于传统平面四杆机构仅能在单一平面内传递运动，这套机构通过红色连杆两端的球铰结构，将底部曲柄的圆周回转运动，转化为上部黑色滑块在竖向导轨内的直线往复运动，可实现跨平面的动力传递，解决部分紧凑工位内平面机构无法布置的空间受限问题。滑块与竖向导轨之间采用间隙配合设计，预留了合理的运动公差，避免加工误差导致的卡滞问题，连杆两端的铰接位置做了加粗处理，提升铰接部位的抗疲劳强度，应对长期往复运动带来的磨损。实际运行时，底部曲柄做整周回转，带动连杆做空间摆转运动，驱动滑块沿导轨做上下方向的规律往复，运动行程可通过调整曲柄的回转半径灵活适配不同工位的动作需求，铰接部位可根据负载情况选配铜套或者轴承作为转动副，降低运行过程中的摩擦阻力。整套结构没有冗余的外露部件，所有运动副的位置都做了安全避让设计，运行时不会出现部件干涉的情况，导向支座的导轨槽采用通槽设计，方便滑块的装配与后期维护更换，底部的两个铰接支座采用等高设计，保证曲柄回转时的平面度，避免连杆受到额外的侧向弯矩。在轻工装配、小型工件压装、教学实训等场景下，这套结构可以直接作为动作执行单元使用，也可根据实际的负载需求调整各杆件的截面尺寸与材质，适配不同的载荷工况，各部件的外形均采用规则几何体设计，加工难度低，普通铣削、钻削设备即可完成全部零件的加工，制造成本可控，装配时仅需按照铰接顺序依次连接各部件，调整好各运动副的间隙即可投入使用，不需要复杂的调试流程。
