手摇联动卡通小狗趣味玩具结构

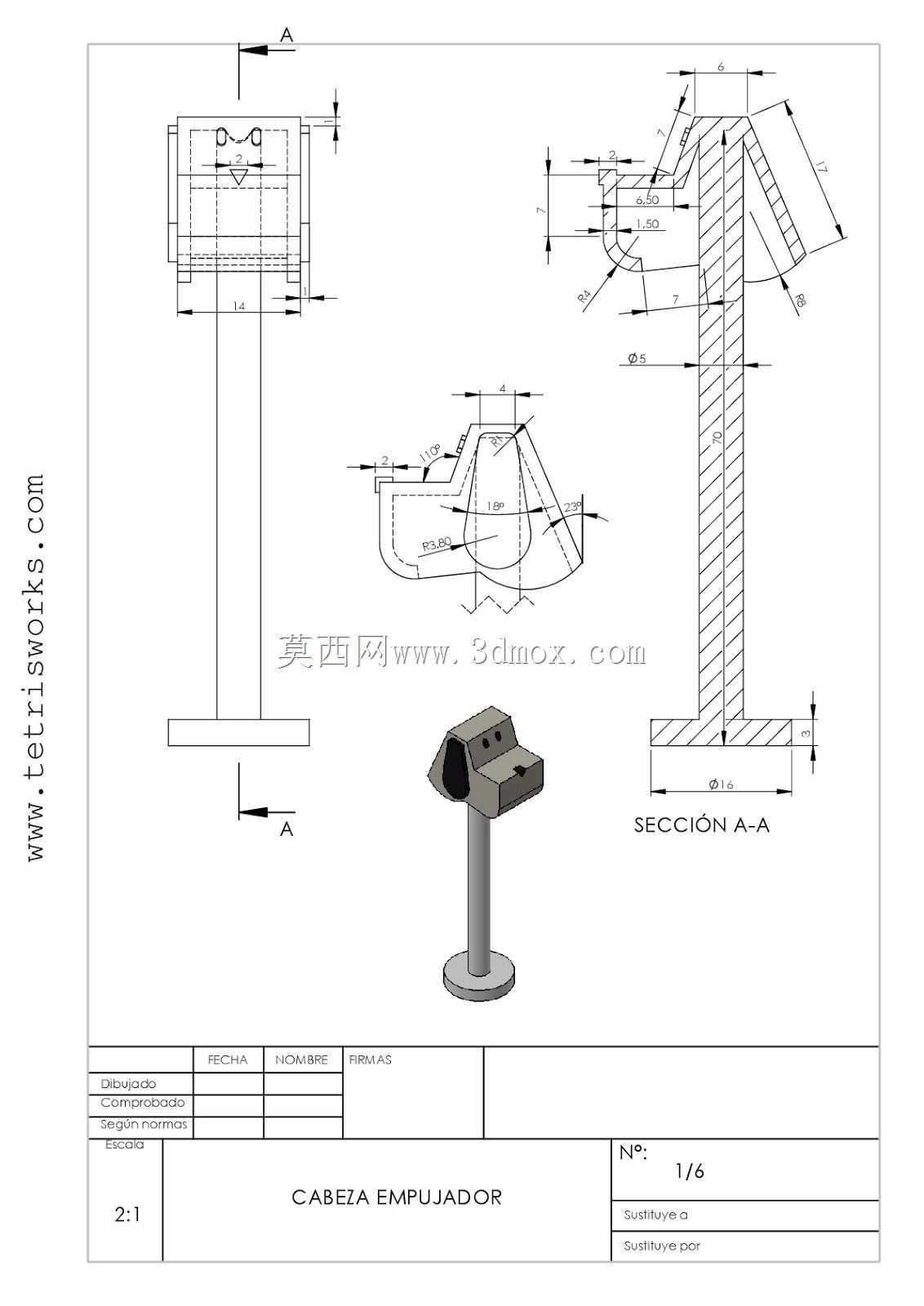

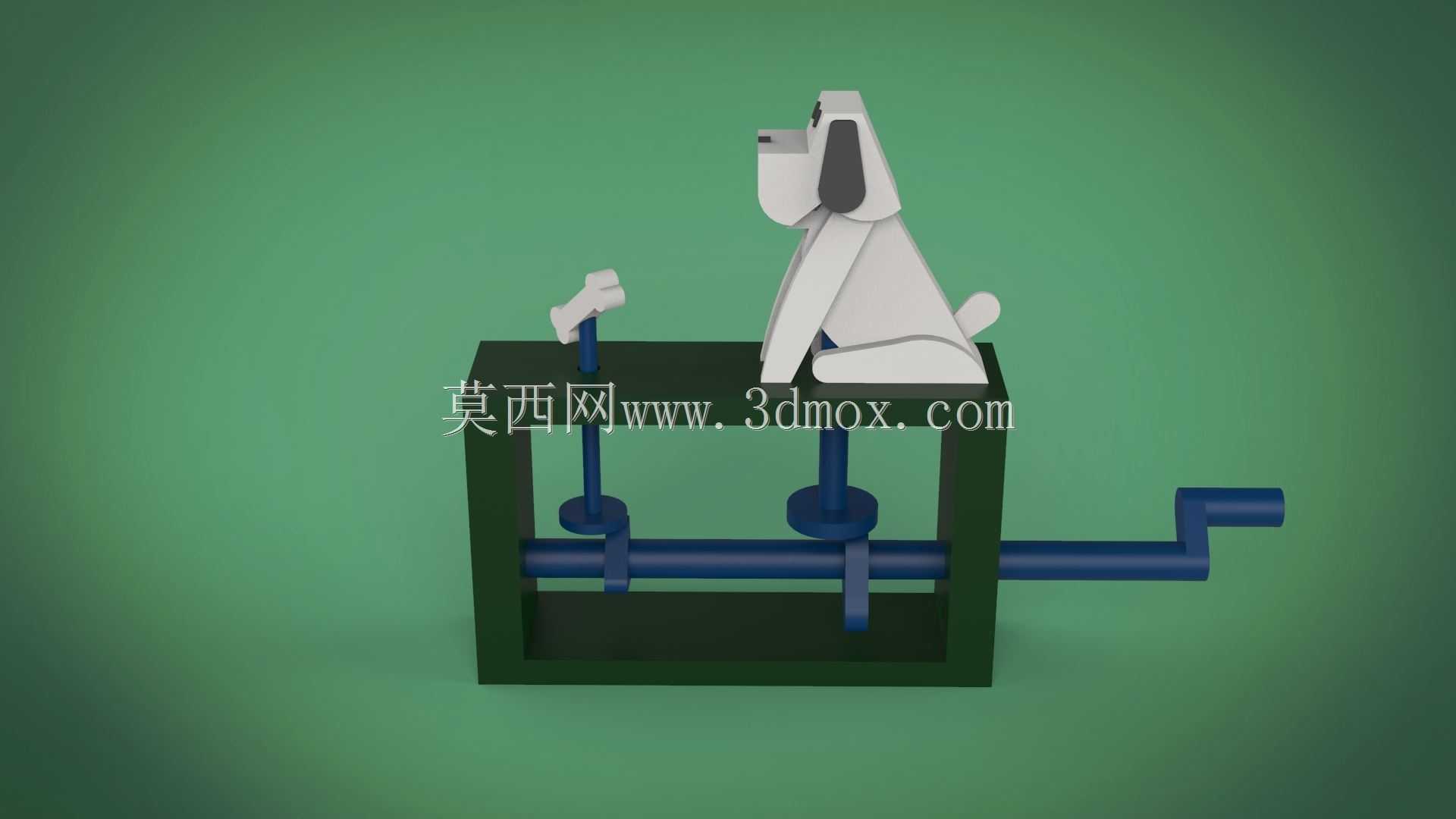

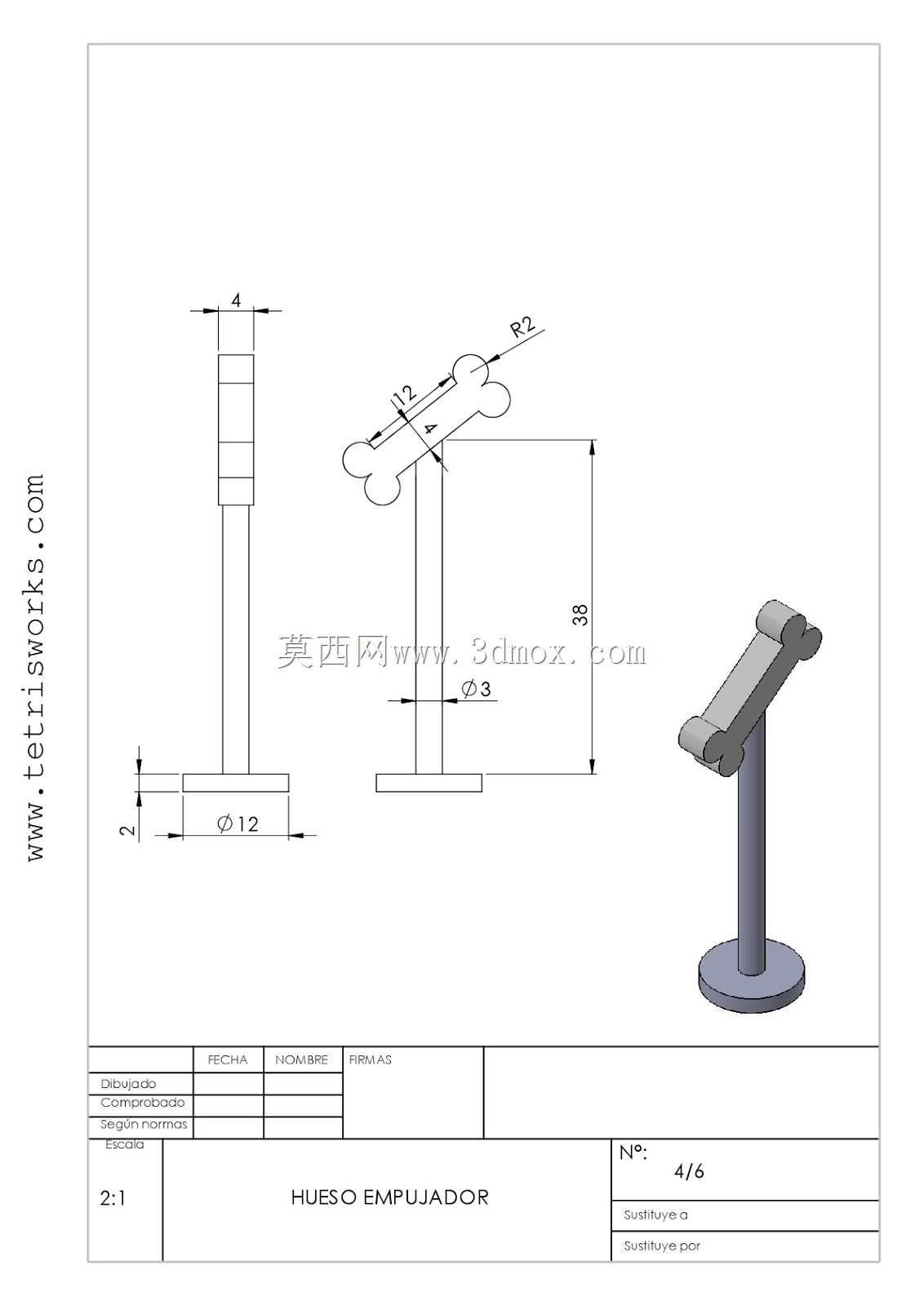

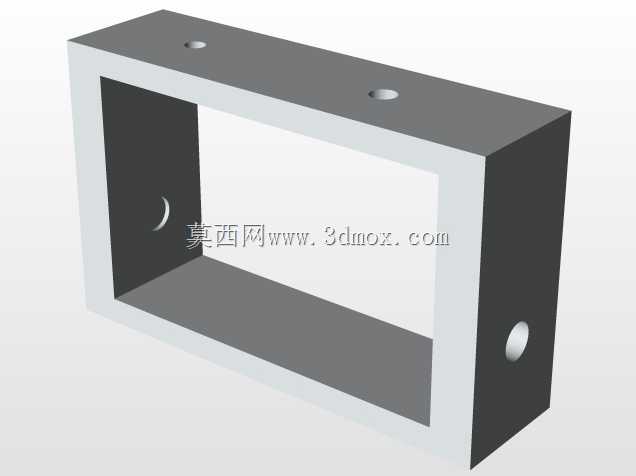

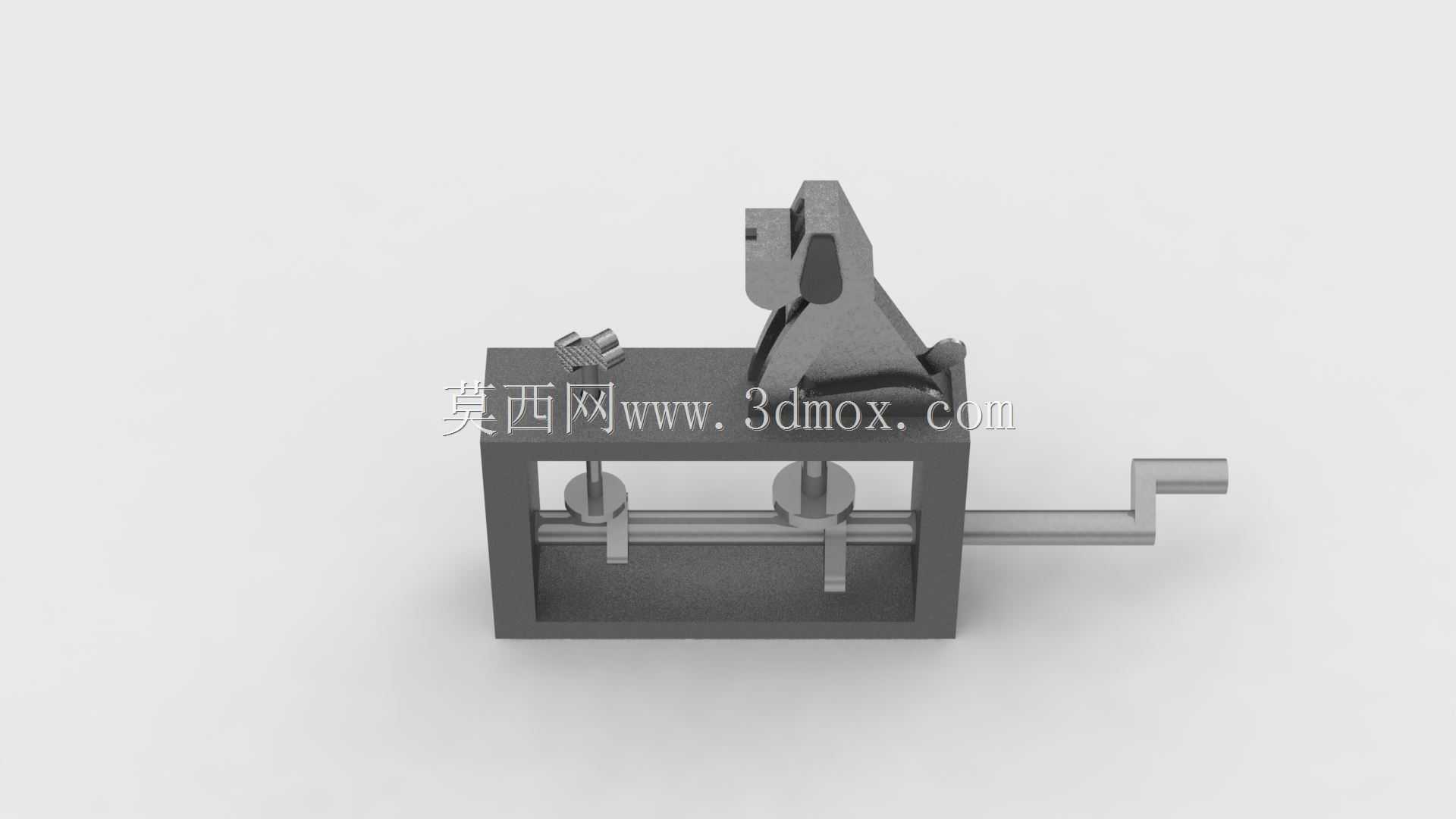

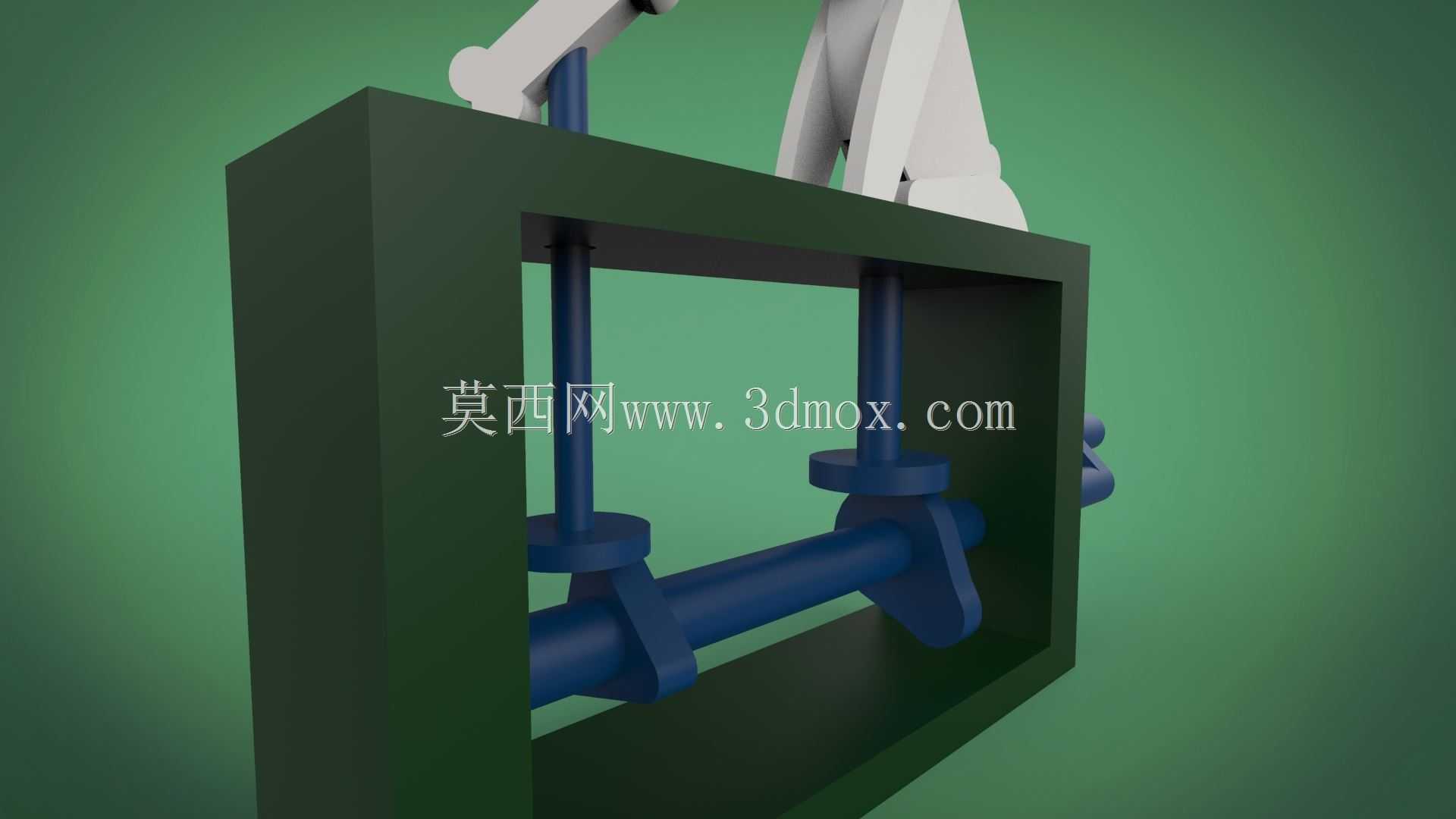

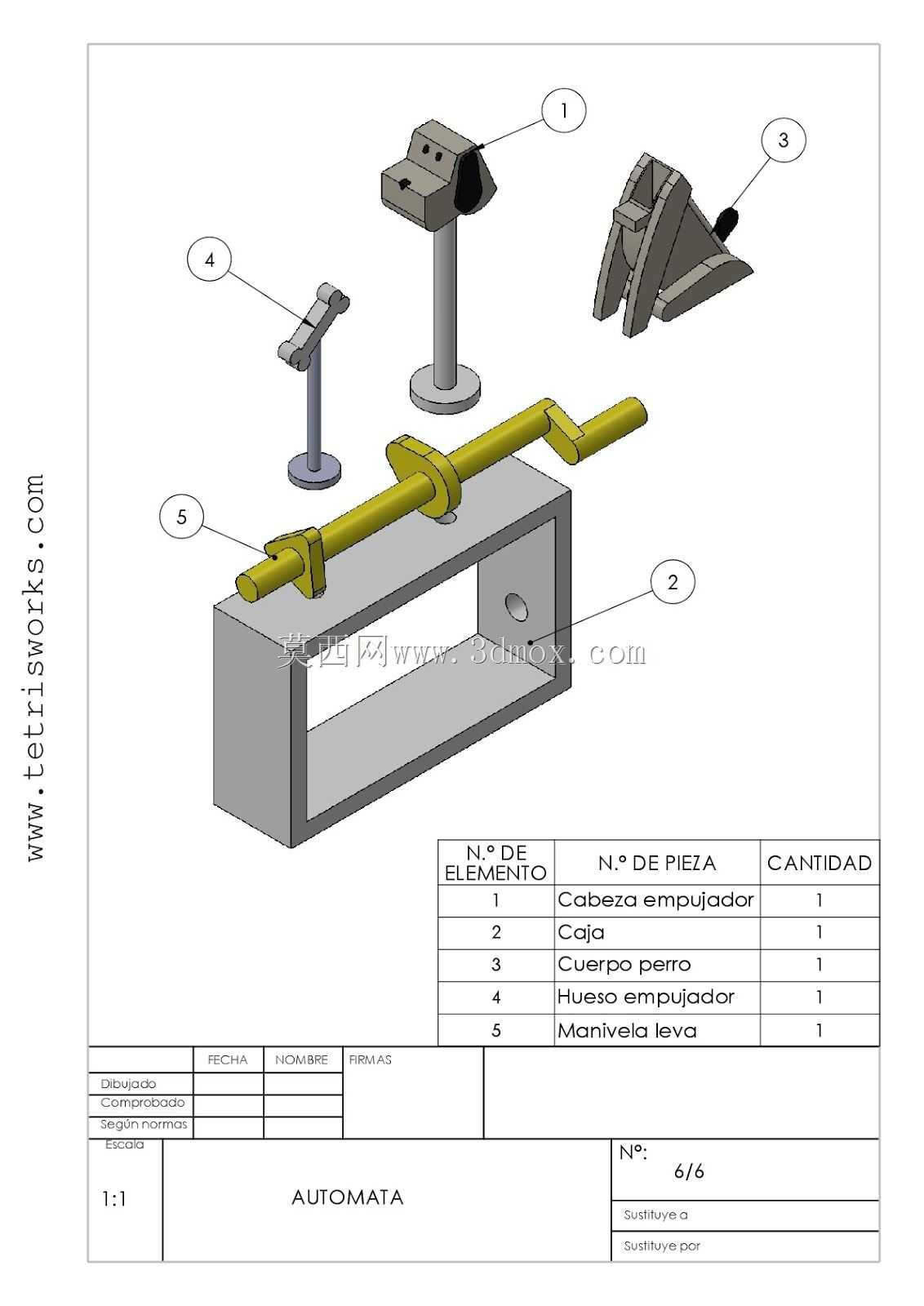

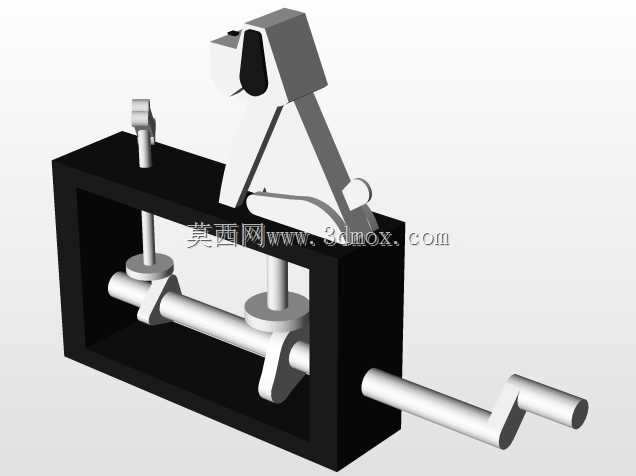

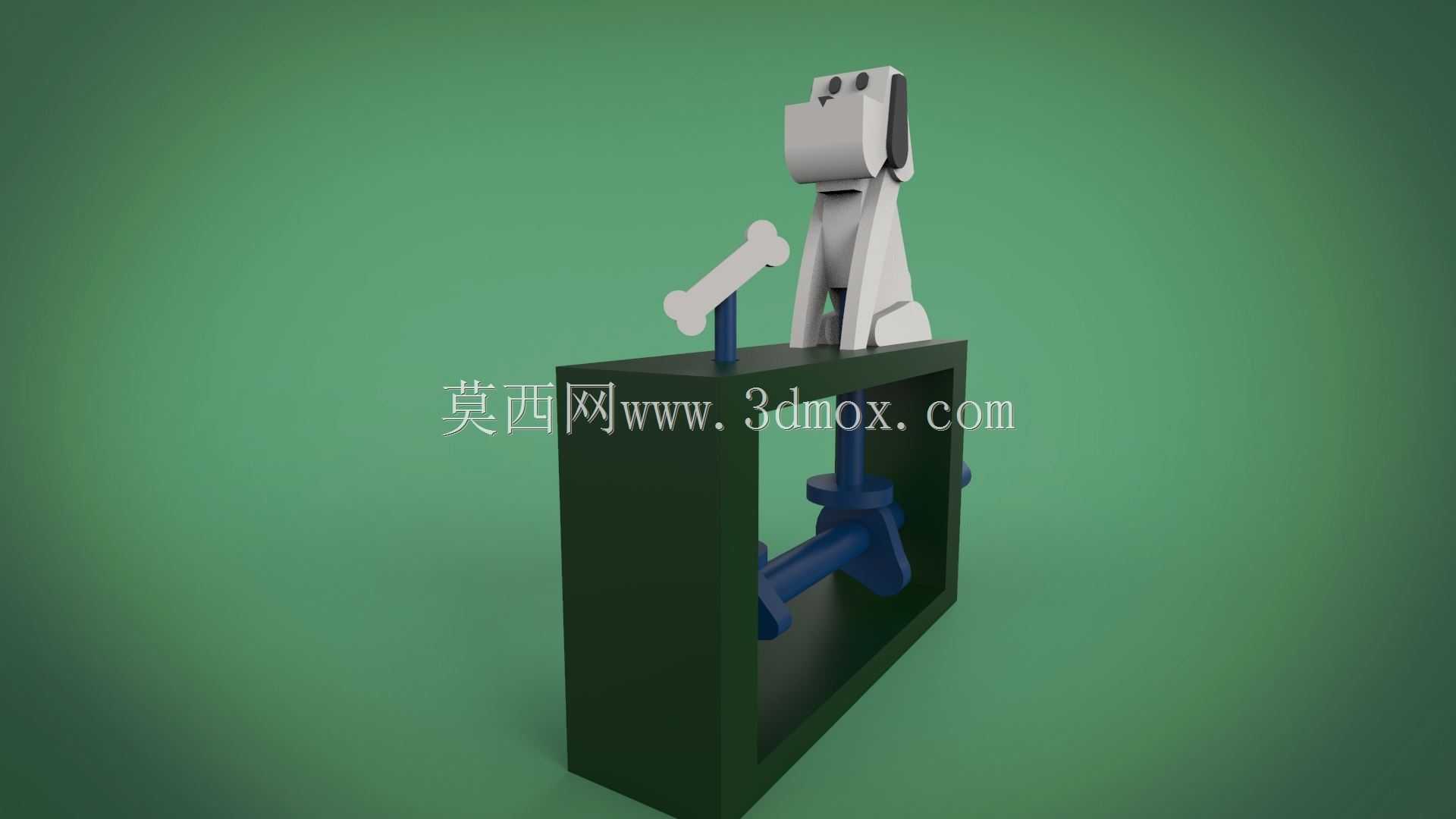

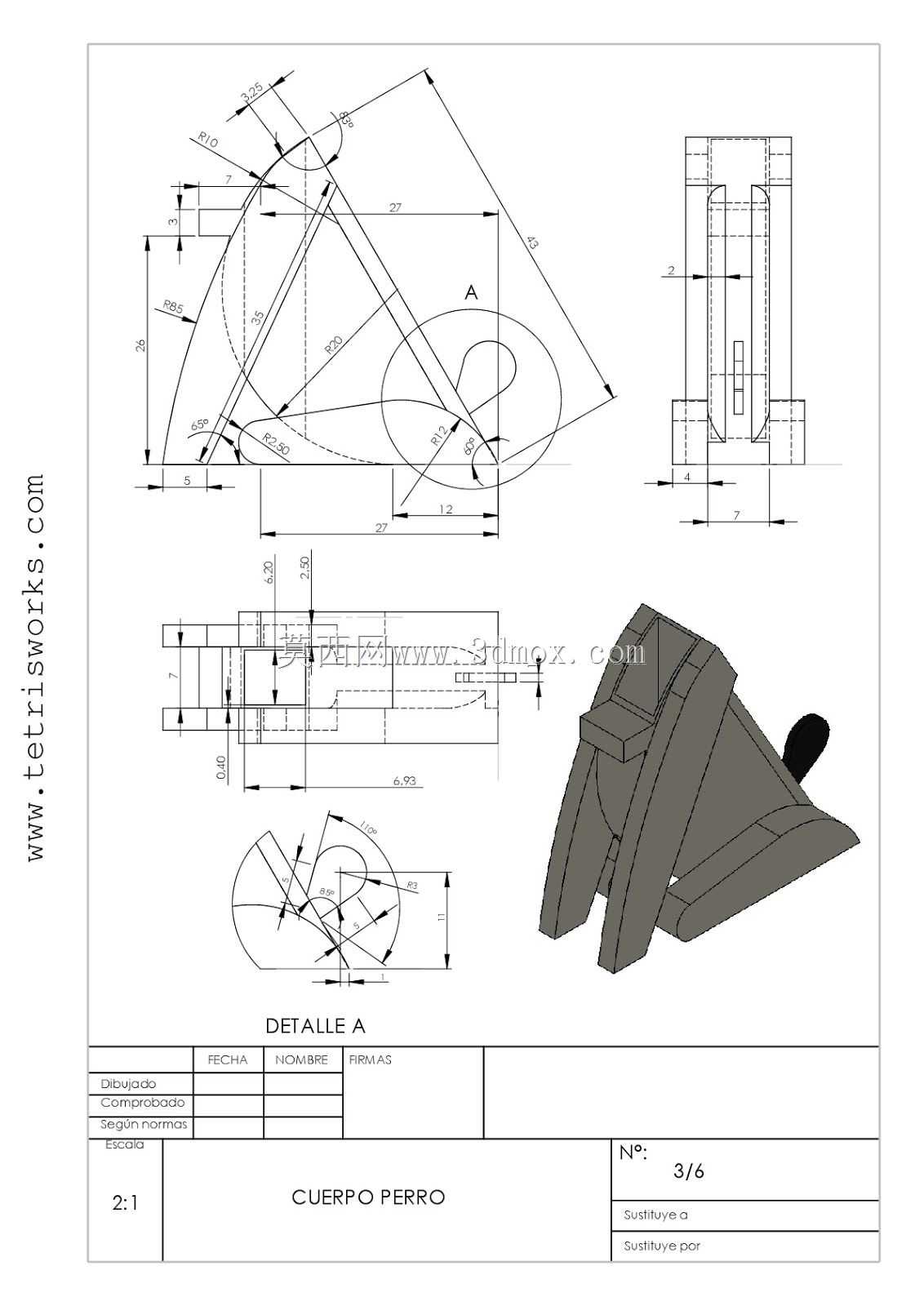

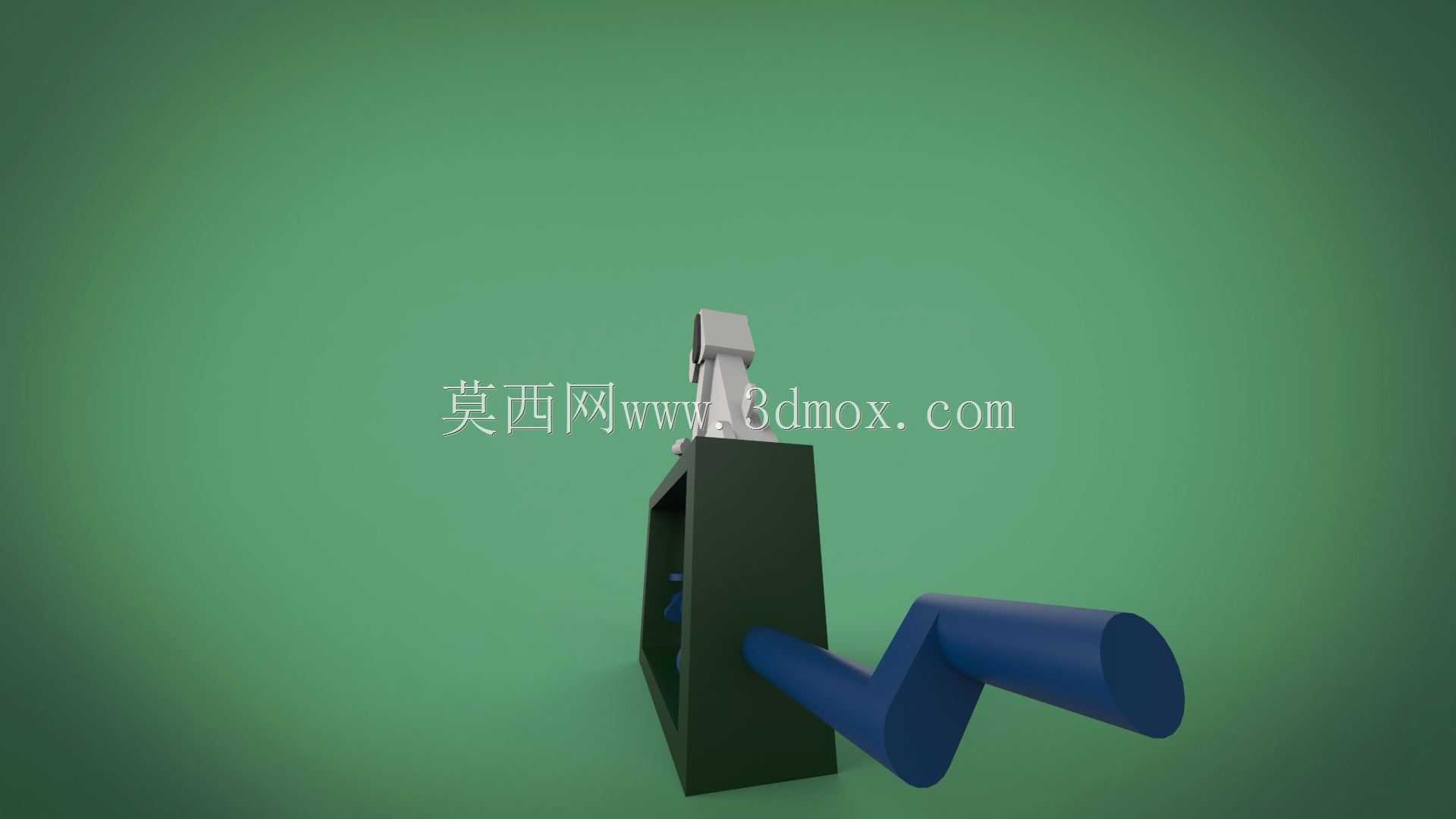

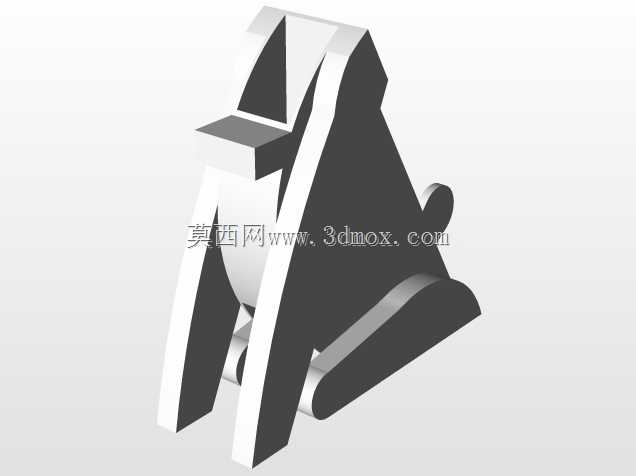

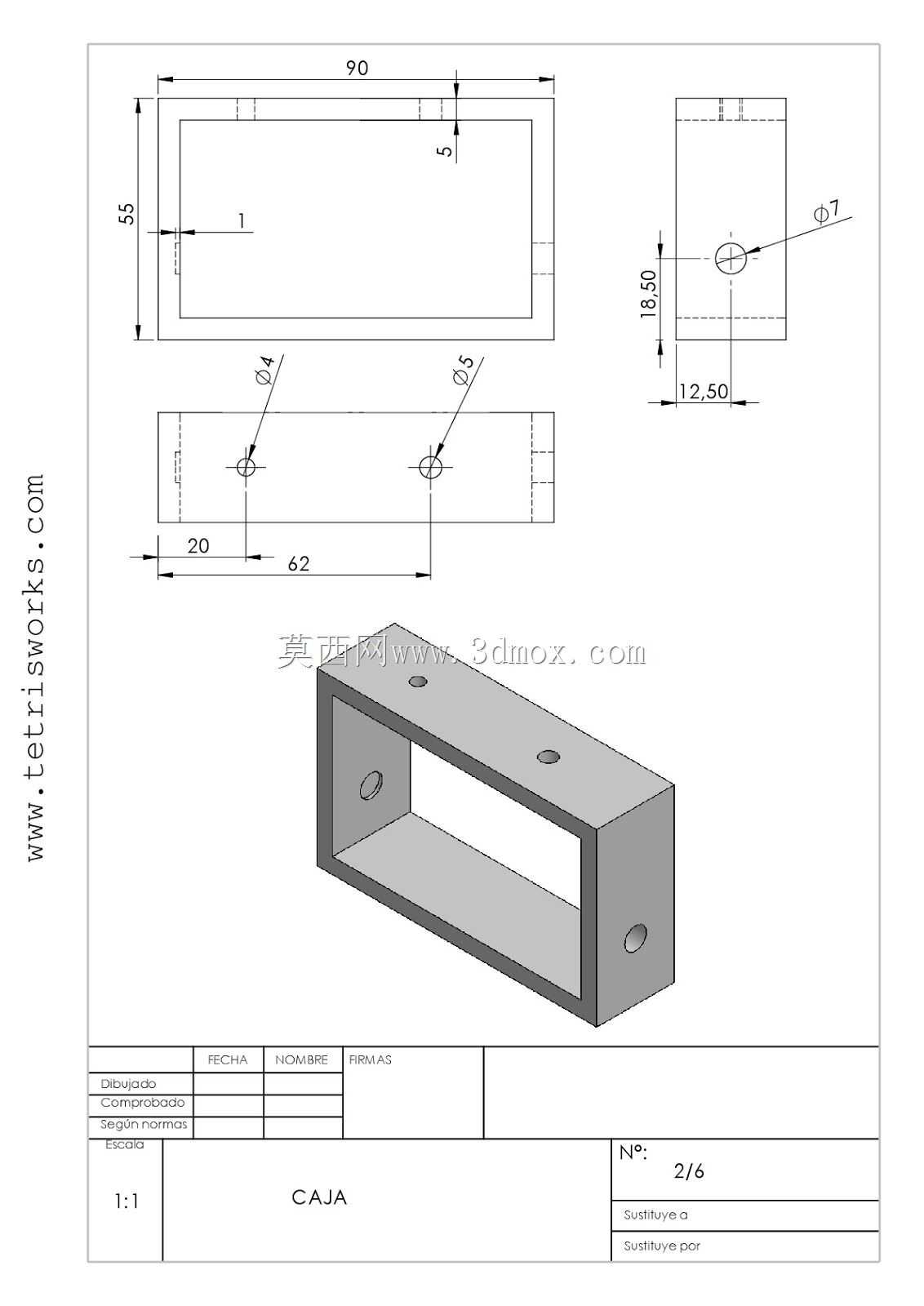

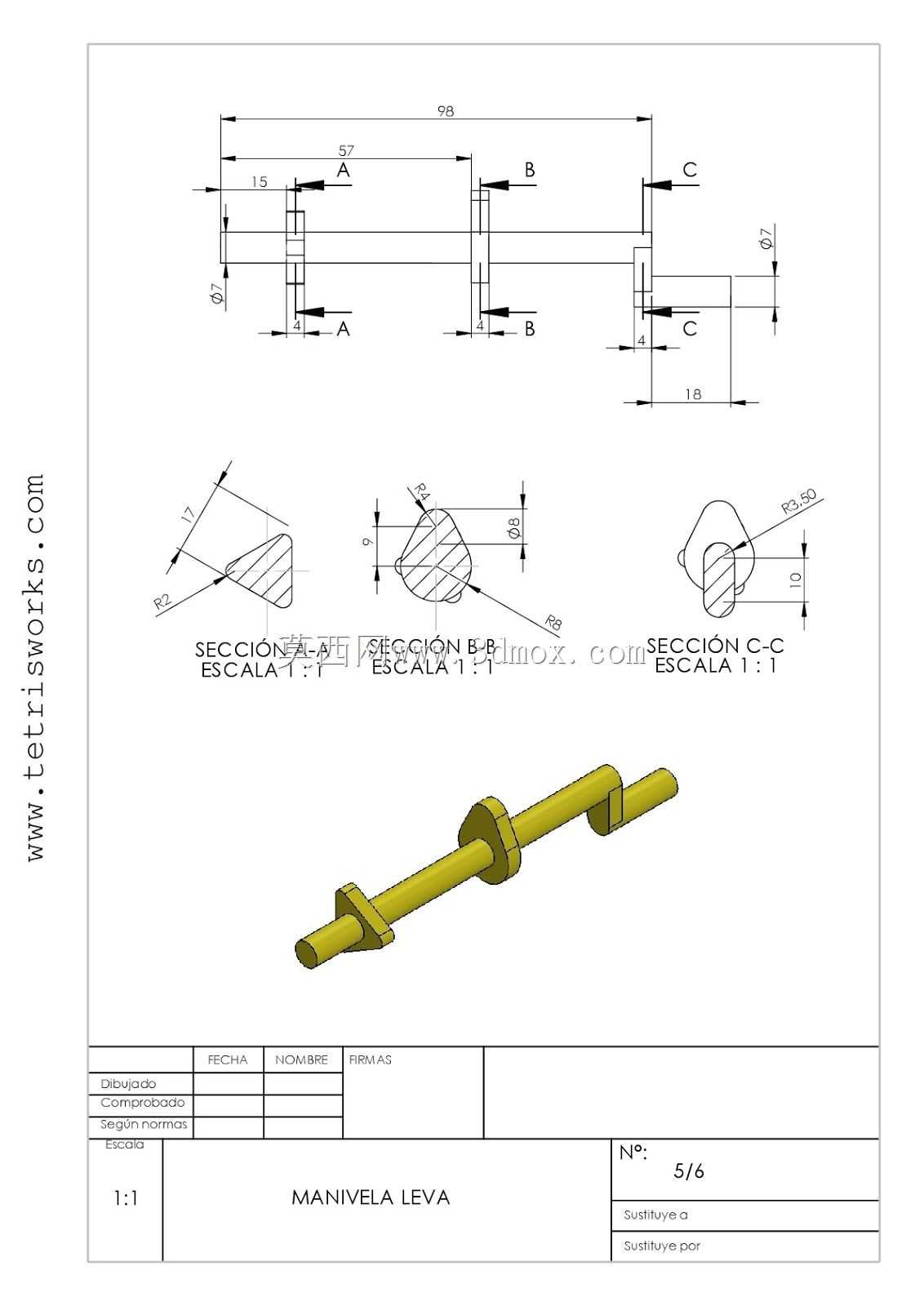

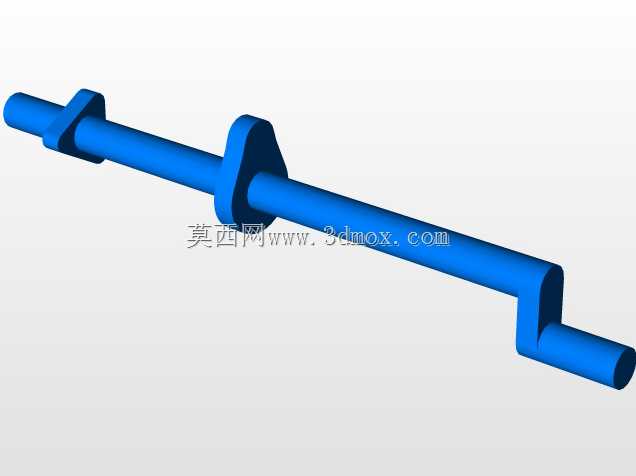

这款手摇联动的卡通小狗结构，主要面向桌面趣味摆件、儿童益智玩具场景使用，依靠手动输入的旋转动力，带动小狗与旁侧的小锤部件产生规律的往复动作，整体没有额外的电控元件，纯机械结构实现联动效果，日常使用无需供电，仅通过手摇侧边的摇柄即可触发整套动作，适合作为机械原理演示教具、桌面解压摆件，也可作为玩具结构设计的参考案例。从结构设计逻辑来看，整套机构的核心传动部分布置在底部的框型支架内部，横向布置的传动轴作为动力输入主轴，摇柄直接与该轴端部连接，轴上设置两个偏心凸轮结构，分别对应上方的小狗支撑立柱与小锤支撑立柱，当摇柄带动横轴转动时，两个偏心轮会周期性顶起对应的立柱，配合立柱与支架之间的导向限位结构，让立柱产生上下方向的往复直线运动，同时小狗部件固定在对应立柱顶端，随立柱升降的过程中配合预设的铰接限位，会产生类似坐立晃动的动作效果，旁侧的小锤则随另一根立柱升降，做出模拟敲击的往复动作，两个动作的相位差由凸轮的安装角度决定，可根据实际动作流畅度需求调整凸轮的周向安装位置，避免动作出现卡顿或干涉。从安装边界与尺寸适配角度来看，整套结构的外轮廓以底部框型支架为安装基准，支架采用矩形框式结构，自身具备足够的支撑稳定性，无需额外固定底座即可平稳放置在水平台面上，横向传动轴的两端穿过支架侧壁的安装孔，通过轴套结构降低转动摩擦阻力，摇柄伸出支架外侧的长度控制在手动操作舒适的范围内，避免摇柄转动时与放置台面产生干涉；两根竖向立柱的导向孔直接开设在支架的顶面横梁上，导向孔的内径与立柱外径采用小间隙配合，既保证立柱升降过程的顺滑度，也能避免立柱出现径向晃动导致动作偏移。设计过程中优先考虑了结构的易组装性，所有零部件均采用规则的几何造型，没有复杂的曲面结构，零部件之间的连接多采用插接、轴孔配合的方式，减少紧固件的使用量，降低组装难度，同时卡通小狗的造型采用简约的块面化设计，在保证形象辨识度的前提下，尽可能简化外形结构，降低加工与建模的复杂度，整体动作节奏平缓，没有高速运动部件，使用过程中不存在夹手等安全隐患，适配玩具类产品的安全设计要求。
