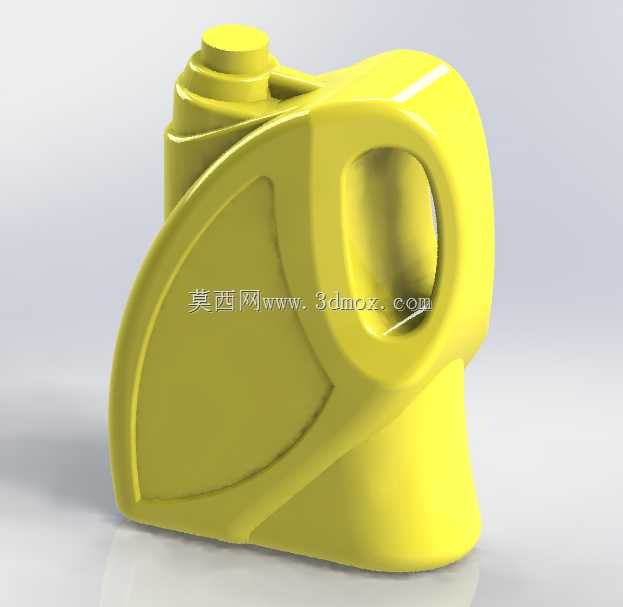

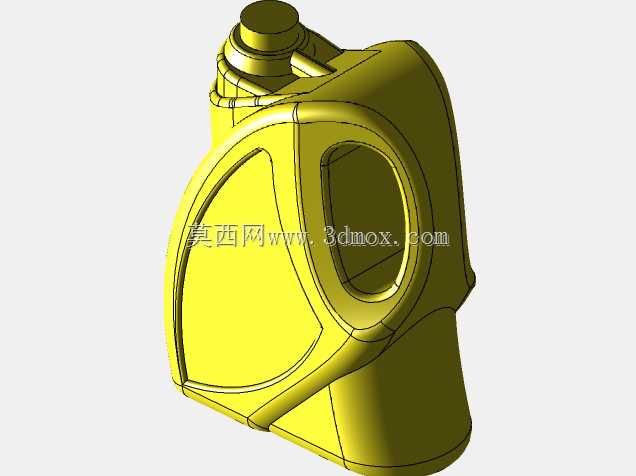

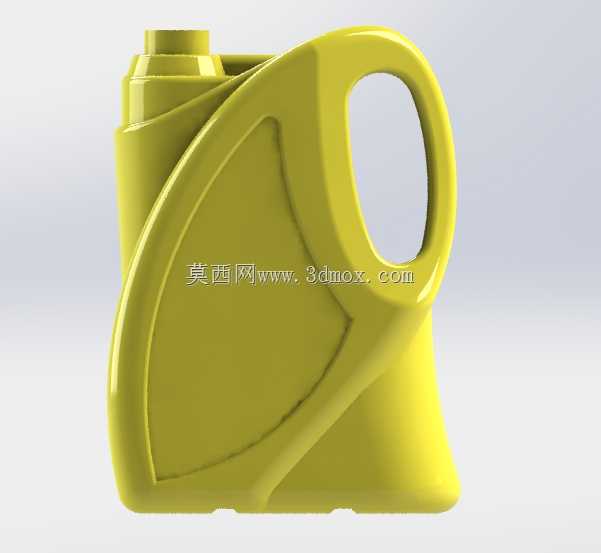

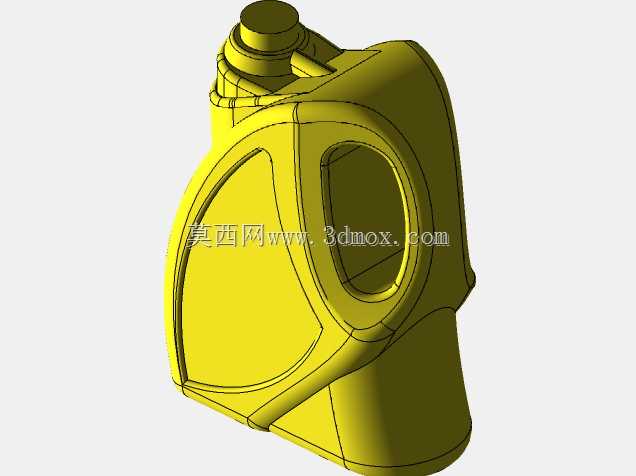

五升容量手提式塑料杰瑞储液罐结构设计

这款五升容量的手提储液罐，在民用与工业流体分装场景中应用十分广泛，常见于车用机油、餐饮清洁剂、园艺水溶肥等液态产品的终端包装，日常搬运、倾倒操作的人机适配性是结构设计阶段的核心考量点。从结构拆分逻辑来看，整个罐体分为颈部、主体、底部三个独立功能段，各段的壁厚、过渡圆角均做了差异化设计，避免吹塑成型过程中出现料厚不均、局部应力集中的问题。颈部采用阶梯式凸台结构，最上端的密封面配合标准螺纹盖可实现可靠密封，下方的环形凸缘既可以作为瓶盖拧紧的限位结构，也能在堆码过程中与上方罐体的底部凹槽形成嵌合定位，提升整托货物堆叠的稳定性，防止运输过程中出现滑垛风险。主体侧面的一体化弧形提手做了内凹式大圆角处理，握持区域的截面宽度适配成年人手掌自然弯曲的弧度，提手与罐体侧壁的连接位置做了渐变式加厚过渡，满载状态下提吊时应力可均匀分散到整个罐体侧壁，不会出现连接根部开裂的问题。罐体正面的弧形内凹面一方面可以预留足够的标签粘贴区域，避免标签在搬运过程中被剐蹭磨损，另一方面也能提升罐体侧面的结构刚度，减少满装液体时侧壁出现的鼓胀变形量。底部采用内凹式支撑脚结构，外圈的环形支撑边做了加宽处理，放置在平面上时接触面积更大，稳定性更强，内凹的空腔可以在堆码时容纳下方罐体的颈部凸台，同时底部的加强筋布局可抵消灌装后液体重量带来的底部变形，避免放置时出现晃动。设计过程中需要重点把控各段过渡位置的拔模角度，提手内侧的倒扣结构要适配吹塑模具的抽芯行程，罐体整体的外形尺寸要匹配现有标准纸箱的装箱规格，单罐的最大外轮廓宽度控制在180毫米以内，高度不超过280毫米，可实现常规纸箱每箱4罐的装箱布局，仓储运输时的空间利用率更高。倾倒时的流体控制也是设计的重点，颈部的通径做了优化，倾倒时罐内进气顺畅，不会出现液体断流喷溅的问题，提手的位置刚好落在罐体满装状态的重心上方，单手提持倾倒时手腕受力更均匀，长时间操作也不易产生疲劳感。罐体壁厚从颈部到底部做梯度变化，颈部壁厚稍大保证密封连接强度，主体侧壁壁厚均匀控制吹塑成型周期，底部壁厚适当增加提升抗冲击性能，即使从1米左右的高度意外跌落，也不会出现开裂漏液的问题，完全满足液态产品流通环节的抗跌落测试要求。
