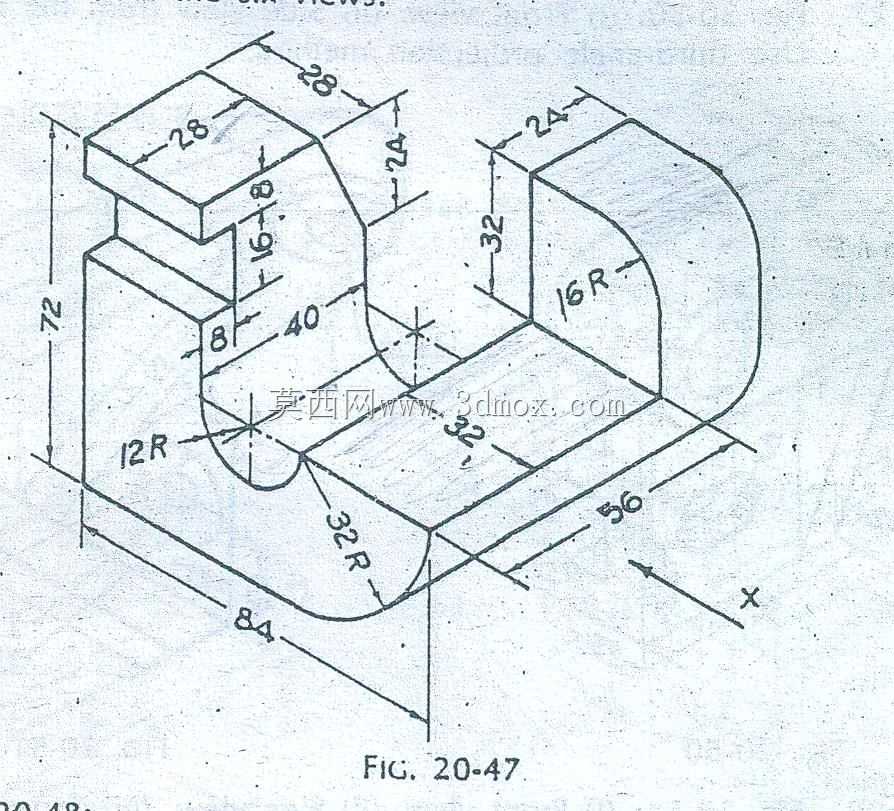

等轴测练习用C型夹式机械构件

这类C型开口结构的构件，常出现在工装夹具的定位模块、小型台钳的固定基座、生产线工件临时夹持工位中，依靠开口侧的空间容纳待装夹工件，配合顶紧螺栓或压块实现工件的位置固定，在小尺寸零件的机加工工序、装配工位的辅助定位场景里使用频率很高。从结构设计来看，构件整体采用一体化铣削成型的思路，主体为U型开口布局，左侧立柱顶端延伸出压合凸台，与下方的承托面形成平行的夹持工作面，两工作面之间预留的开口高度适配常见的小型板类、块类零件的夹持需求，右侧立柱末端做圆弧过渡处理，既可以减少应力集中，避免长期受夹持反力出现边角开裂，也能缩减整体结构的冗余重量，降低材料消耗。底部的平直基面是整个构件的安装基准面，加工时需要保证平面度公差在0.02mm以内，才能确保安装后构件不会出现倾斜，保证夹持工作面与安装基面的垂直度，避免装夹工件时出现角度偏差。设计过程中，左侧夹持凸台与下方承托面的平行度是核心管控尺寸，两工作面的平行度公差需要控制在0.015mm以内，否则夹紧工件时会出现局部受力不均，导致工件装夹变形，影响后续加工或装配精度。右侧圆弧段的壁厚与左侧立柱的壁厚保持一致，确保整体结构的刚性均匀，在承受最大夹持力时不会出现单侧形变过大的问题。构件的内侧转角处均做了R角过渡，避免铣削加工时出现清角困难，同时也能减少应力集中点，提升构件的疲劳强度。这类练习件的建模过程，重点考察等轴测视图的尺寸还原能力，需要从二维等轴测图中提取各段的长宽高尺寸、圆弧半径、凸台厚度等参数，通过拉伸、倒圆角、切除等基础特征完成建模，建模过程中需要注意各特征的父子关系，避免后续修改尺寸时出现特征报错。实际生产中这类构件多采用45号钢加工，表面做发黑处理提升防锈能力，安装时通过底部基面的沉头孔固定在工作台或工装基板上，夹持工作面可以根据使用需求加装防滑垫片或者软质铜垫，避免夹伤工件表面。在自动化生产线的上料工位，这类结构也常作为工件的临时定位座，配合气缸压头实现工件的快速固定，开口的宽度尺寸可以根据待夹持工件的尺寸做对应调整，整体结构的拓展性较强，只需要调整开口跨度、立柱高度、壁厚这几个核心参数，就能适配不同规格工件的夹持需求。
