韦斯特伯里大黄蜂50cc辅助动力装置

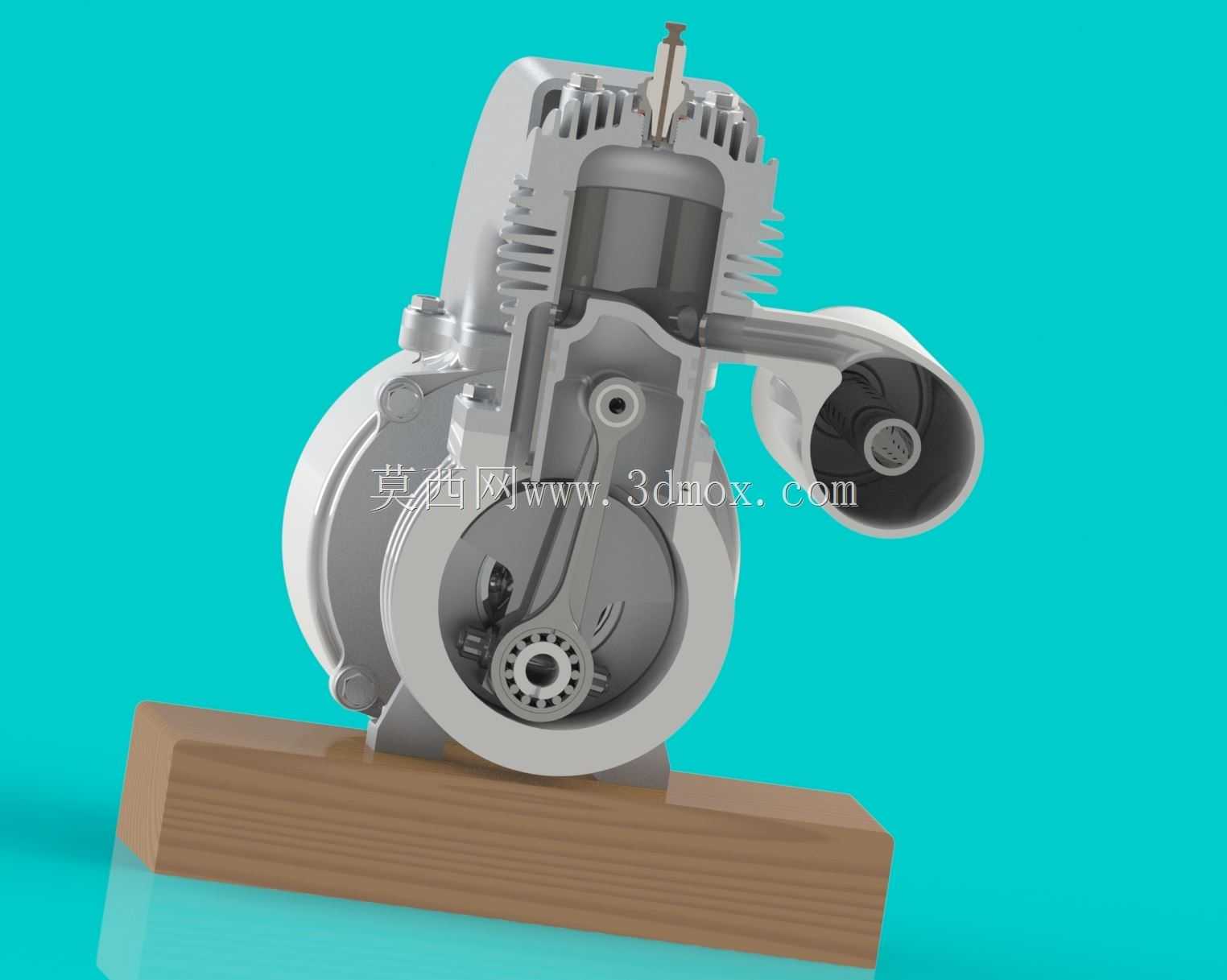

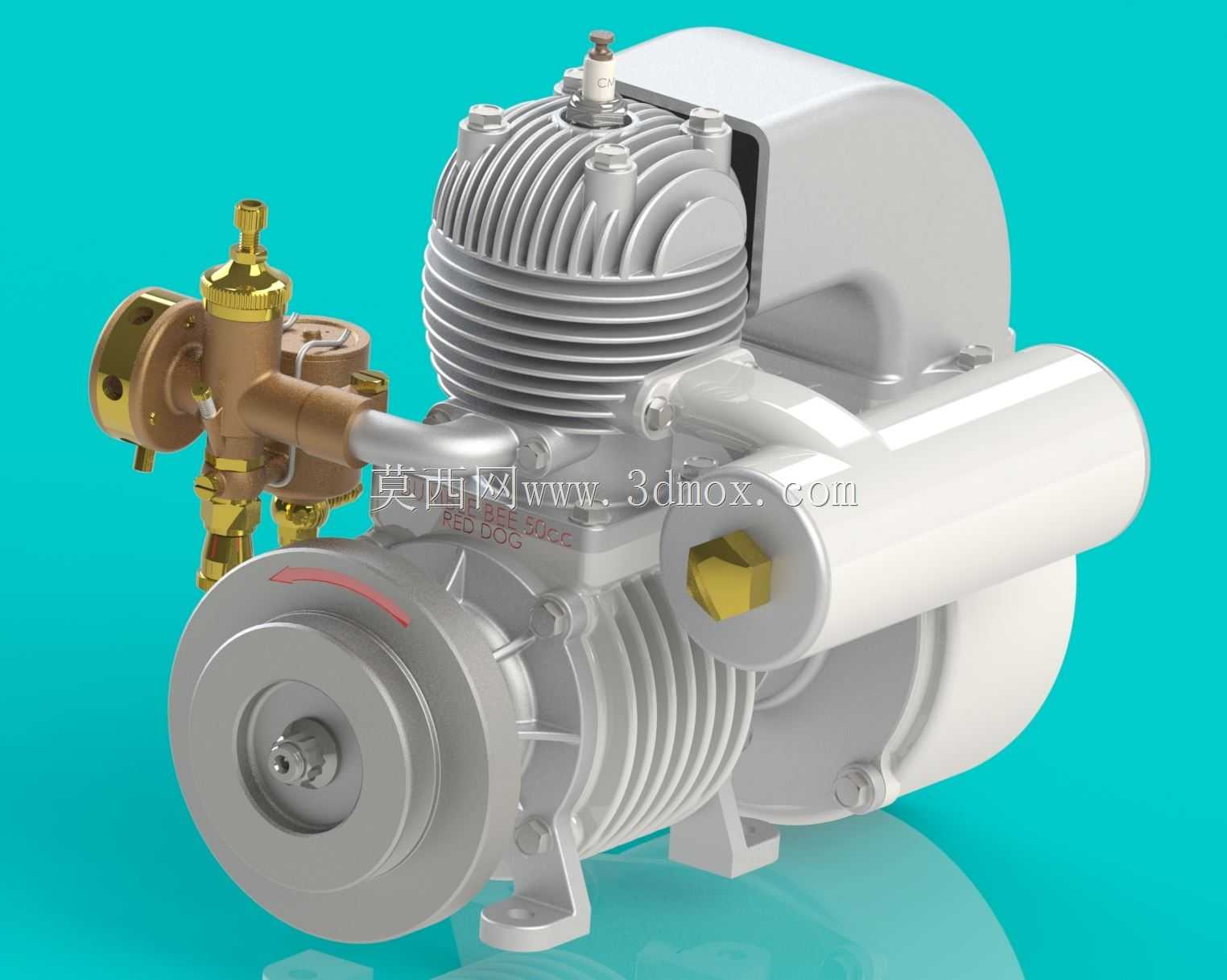

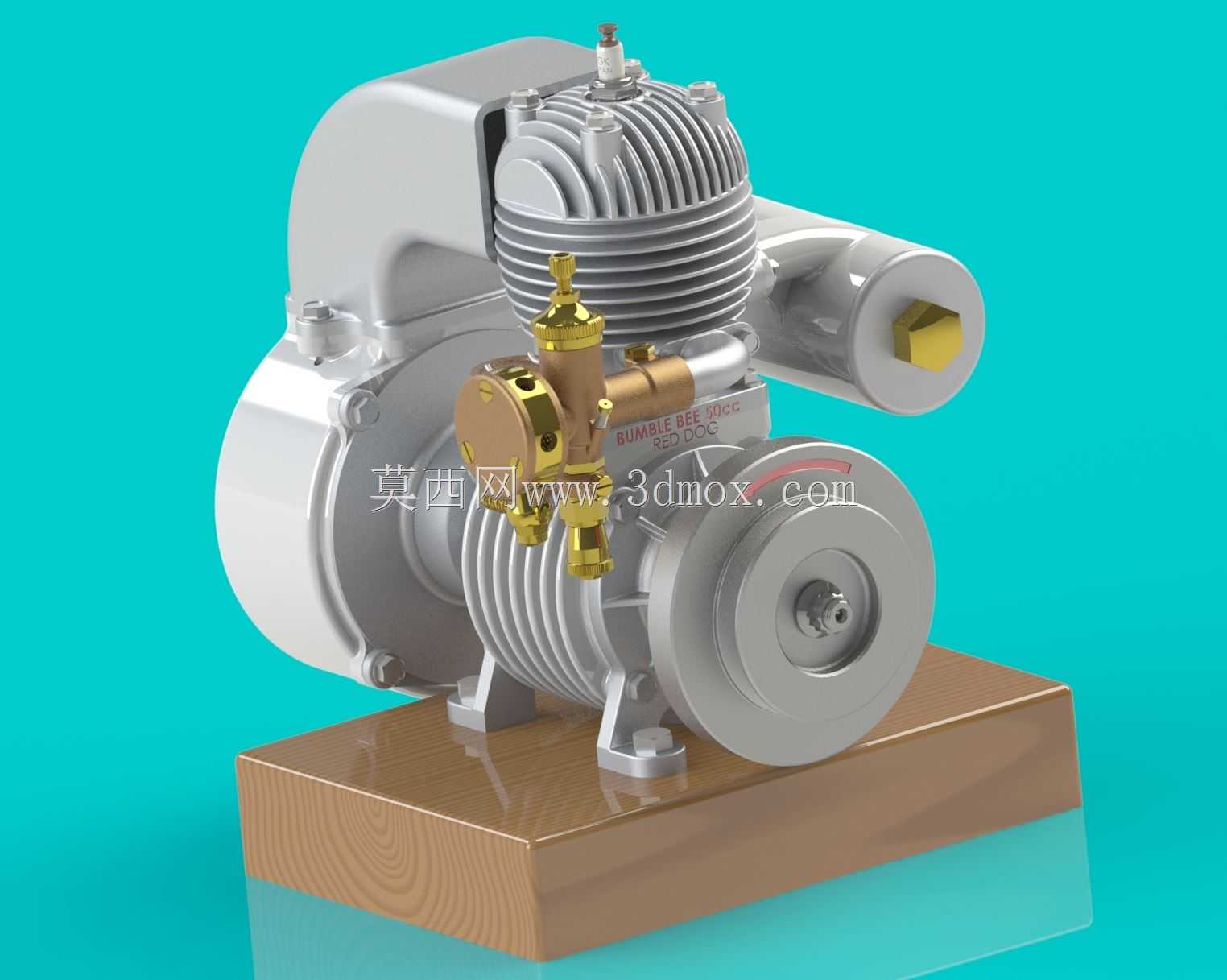

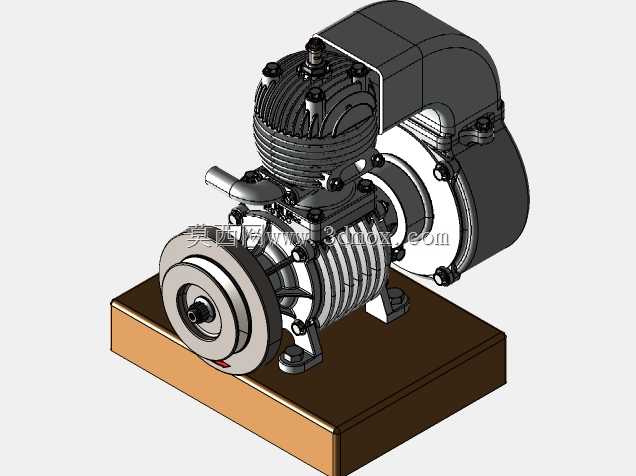

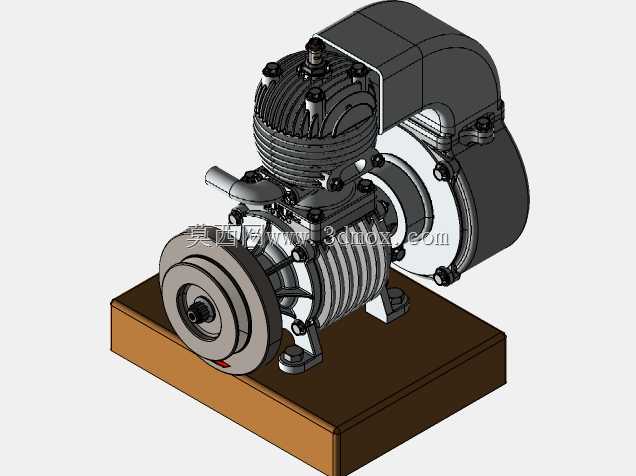

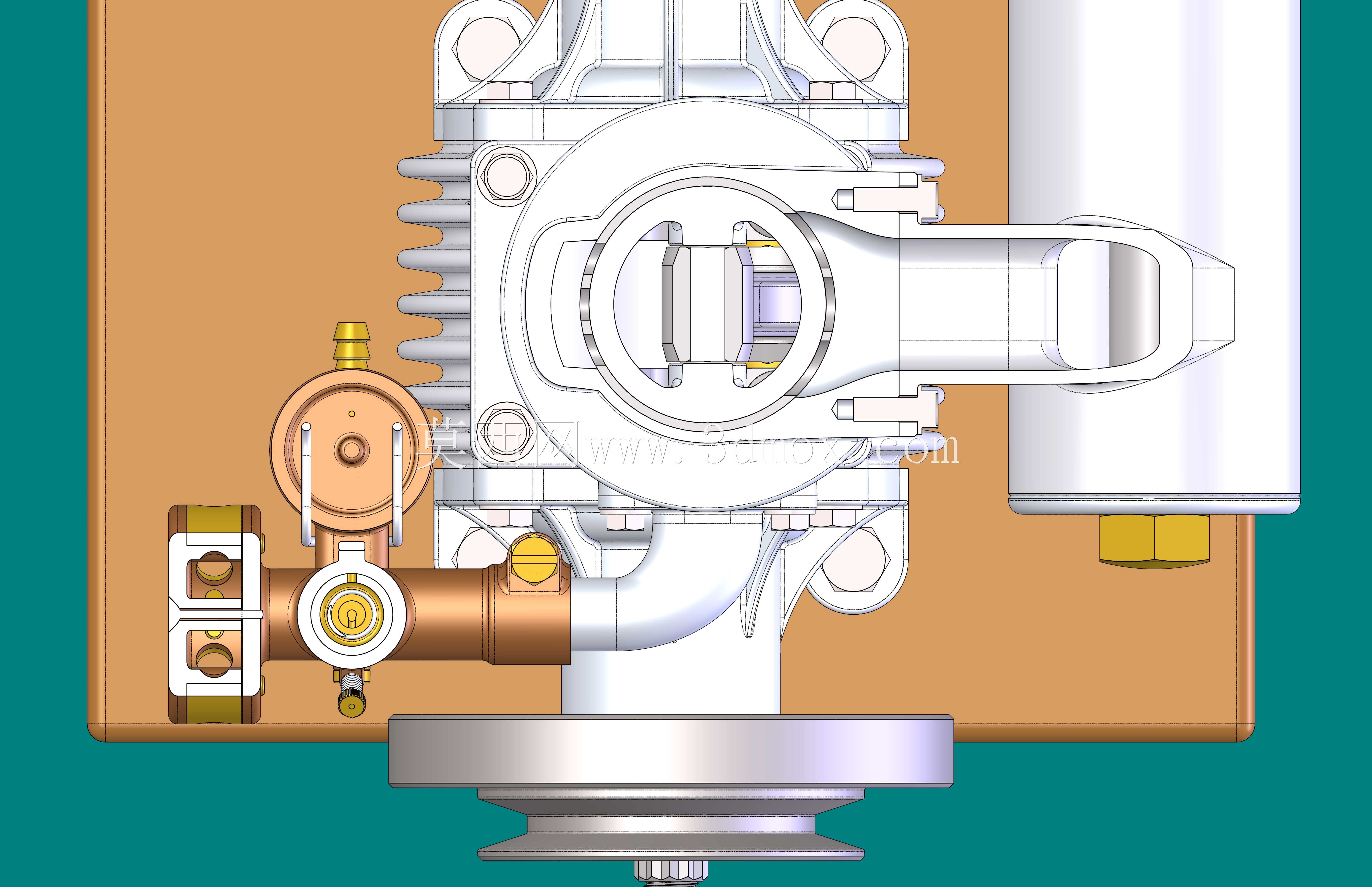

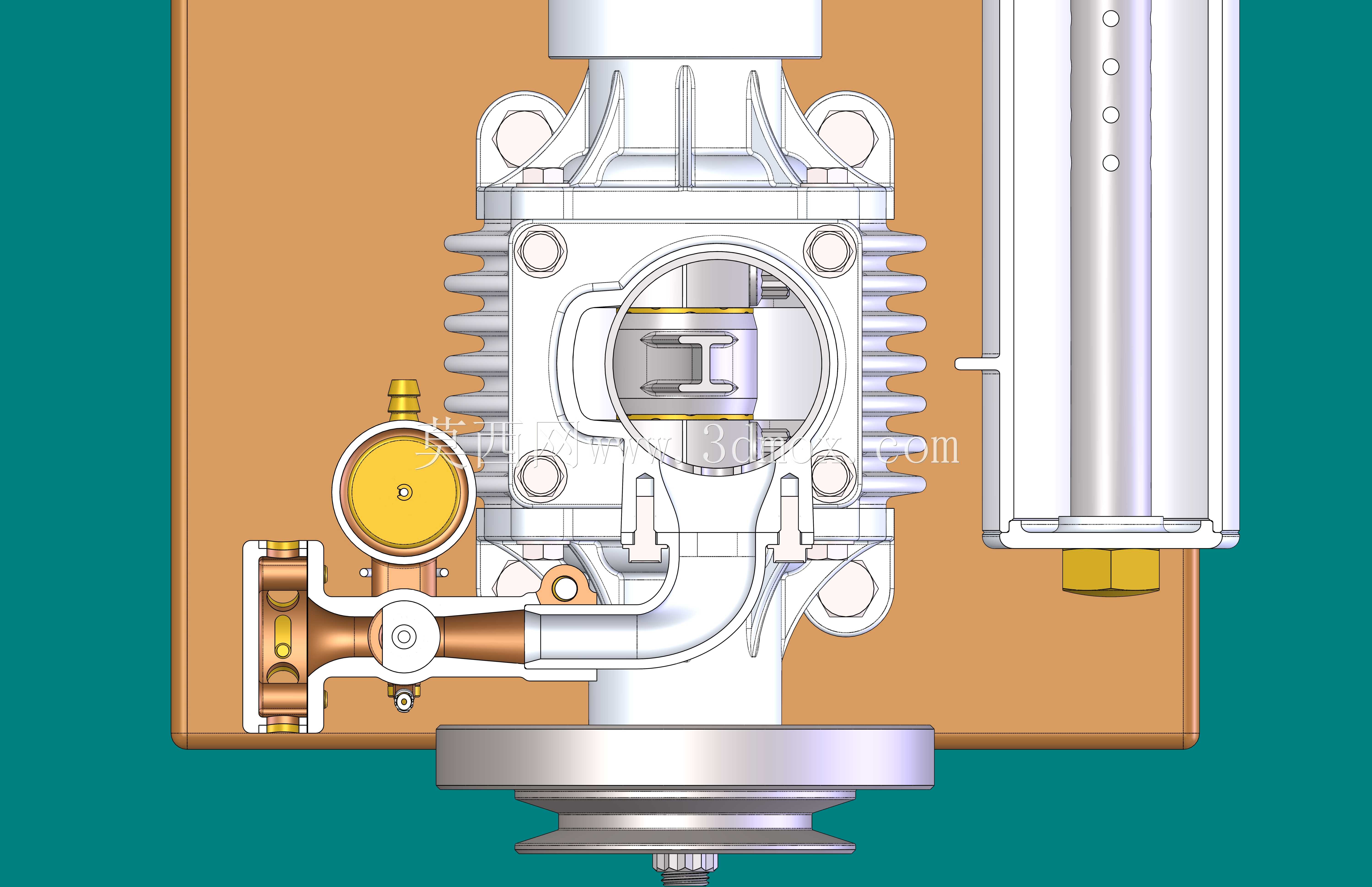

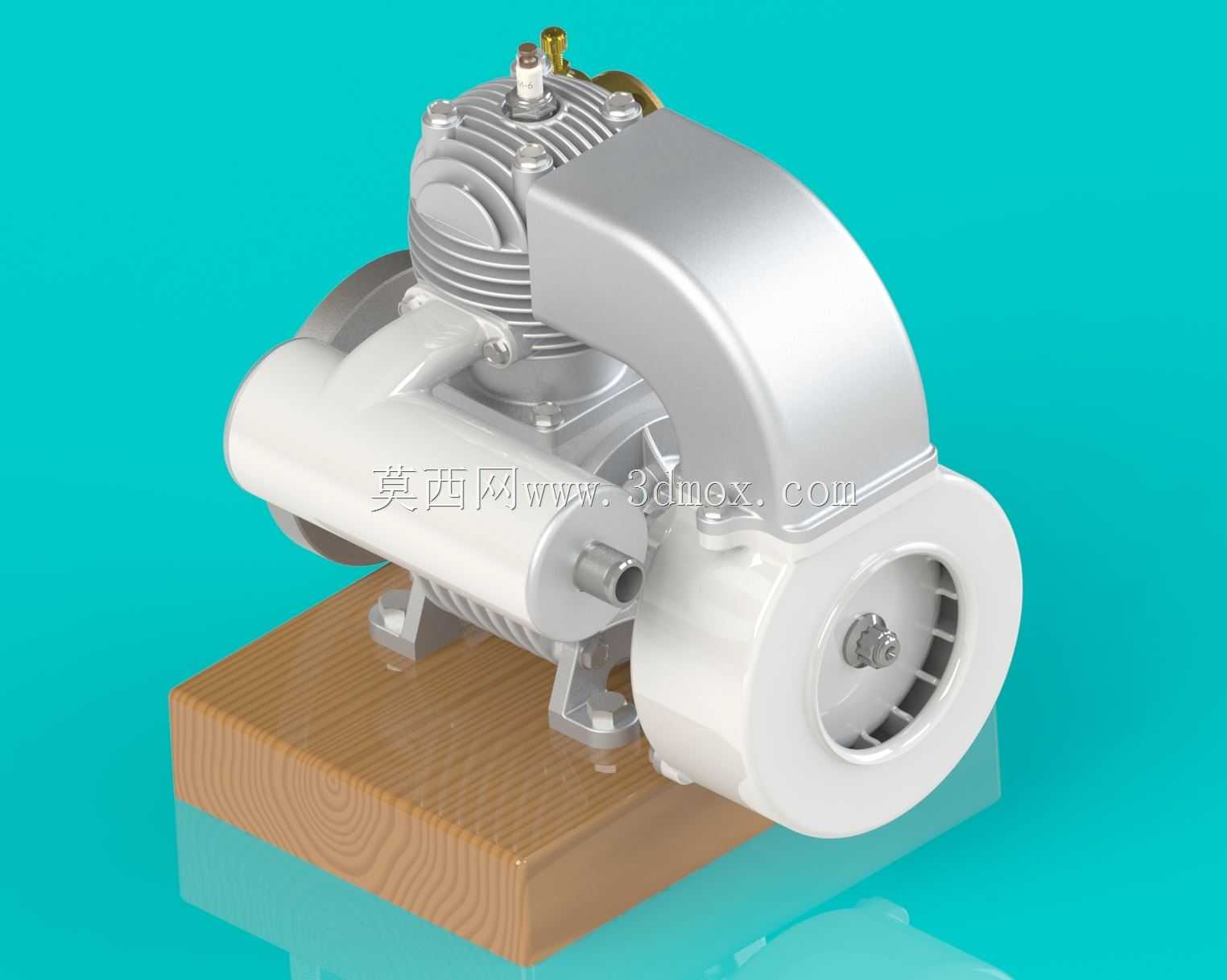

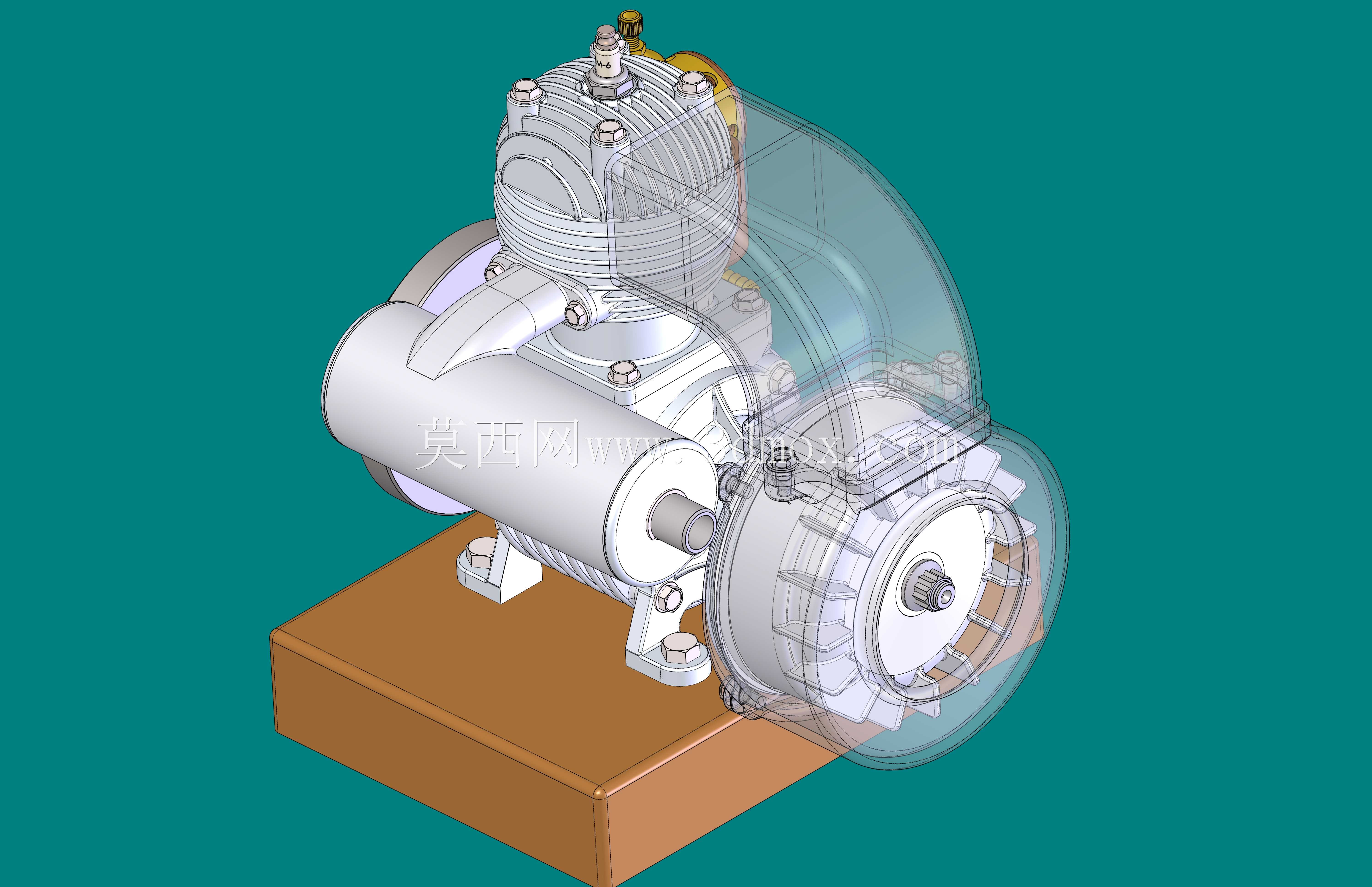

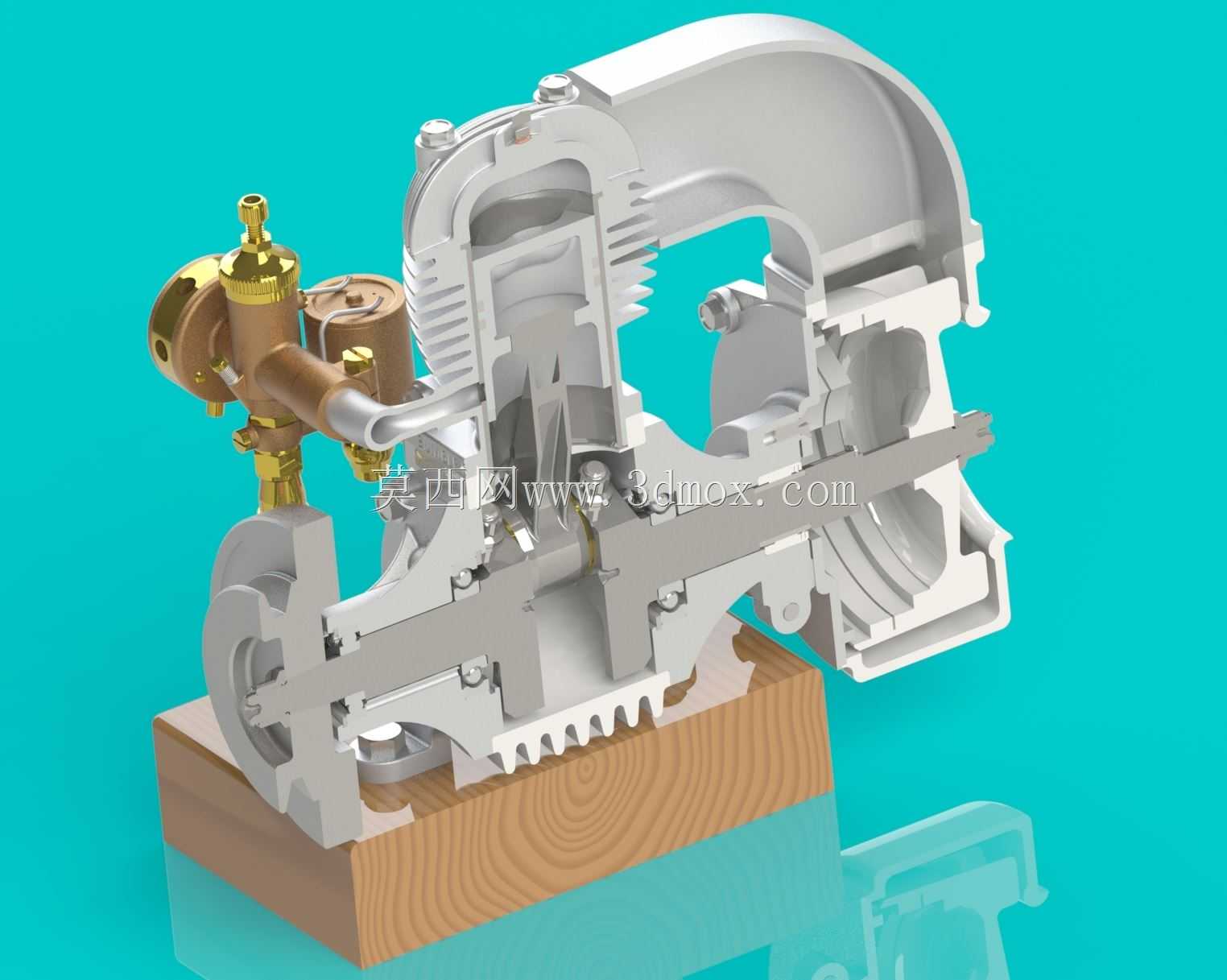

这款小排量辅助动力单元，最初的设计定位是为轻型载具、小型作业机具提供额外辅助动力输出，也可作为微型航模、小型地面移动装备的动力源使用，适配对动力重量比要求较高、安装空间局促的应用场景。从结构布局来看，整机采用单缸风冷散热结构，缸体与缸头表面排布了密集的环形散热鳍片，不需要额外配置水冷循环管路与散热组件，能大幅压缩整机体积与自重，降低附属结构的设计复杂度，适配长时间中小负荷运转的工况需求，散热鳍片的排布角度兼顾了行驶迎风面的气流走向，自然进风即可满足持续运转的散热要求，不需要额外加装散热风扇。设计过程中对运动副的摩擦损耗做了针对性优化，曲轴支撑位置配置了滚珠轴承与滚柱轴承组合的支撑结构，相比传统铜套滑动支撑结构，能有效降低高速运转时的摩擦阻力，减少运转过程中的热量堆积，同时提升曲轴组件的径向承载能力，延长动力单元的连续运转寿命。化油器采用侧置布局，与进气道直接连通，缩短了油气混合后的输送路径，能提升油门响应速度，适配小排量动力单元的动力输出特性，消声组件集成在排气侧，在不额外增加整机横向尺寸的前提下，降低排气噪音，满足小型设备的使用噪音要求。整机的安装依托底部一体化铸造的安装脚完成，安装脚预留了标准螺栓过孔，安装基准面做了铣平处理，能保证与安装支架的贴合度，避免运转过程中出现共振松动问题。从安装边界来看，整机的突出部件主要为侧置的化油器组件、输出轴端的传动连接位，设计配套安装支架时需要预留足够的操作空间，方便后期对化油器进行调校、对火花塞进行更换维护，输出轴端可适配皮带轮、链轮等多种传动连接件，能匹配不同设备的动力传递需求。缸头的火花塞采用垂直安装布局，点火位置位于燃烧室中心区域，能保证油气混合气体的点火效率，提升燃烧充分度，降低燃油消耗。整机外壳采用一体化包覆设计，将内部的正时机构、运动组件完全封闭，既能避免外界灰尘、杂物进入运动副造成异常磨损，也能让整机外观更规整，减少外露的凸起结构，降低安装过程中与周边部件发生干涉的概率。
