可动关节约束男性人体结构建模

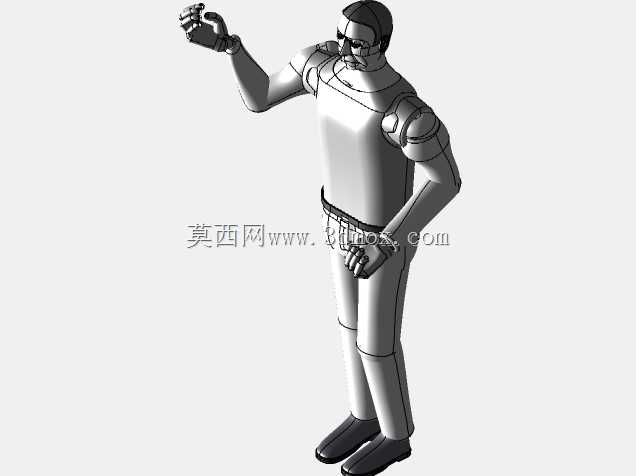

这款带装配约束的人体结构建模，核心服务于人机工程学验证场景，在操作台布局、手持工具握持姿态、作业空间可达性分析等环节，能为结构设计人员提供直观的肢体运动参考。建模过程中针对手指、手掌、前臂、上臂、脚部、小腿、大腿等主要运动肢体，逐一配置了符合人体生理活动范围的装配约束，所有关节的转动角度、运动自由度均参考真实人体活动阈值设定，拖动对应肢体即可模拟不同作业姿态下的肢体位置，无需反复调整约束参数，能直接用于工位布局的干涉检查、操作动作的合理性验证。

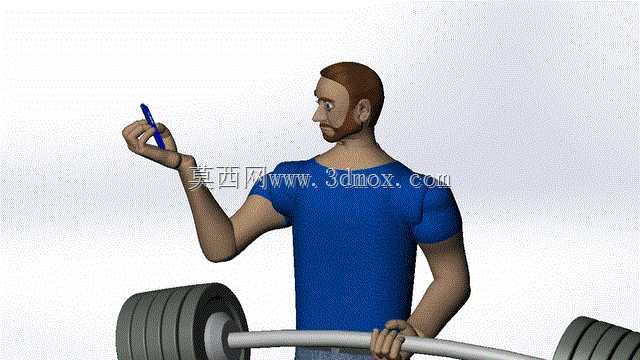

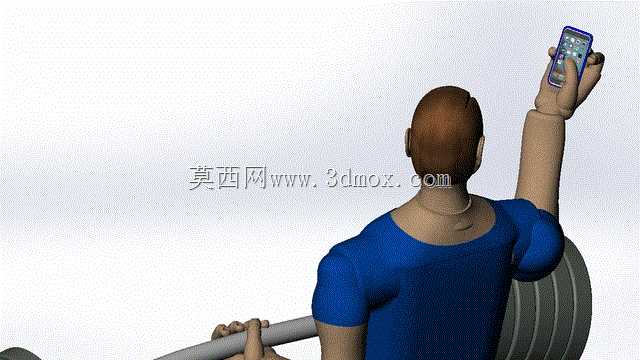

从设计逻辑来看，建模优先保障了肢体运动的连贯性，各关节的约束配合不存在运动死点，模拟抬臂握持物件、扶握器械等常见作业动作时，肢体衔接处的姿态过渡自然，不会出现穿模或约束冲突的问题。针对非SolidWorks使用场景，模型保留了通用格式的几何结构，肢体分段逻辑清晰，可直接导入其他三维软件开展人机适配分析。

在实际工程应用中，这类人体模型常被嵌入设备装配体中，用于验证操作手柄的安装高度是否符合多数作业人员的抬臂范围、脚踏开关的布置位置是否在小腿自然活动区间内、手持工具的握持区域是否匹配手指自然弯曲姿态，能有效减少后期样机试制阶段因人机适配问题产生的结构修改。建模时对肢体外形做了符合常规成年男性体型的比例还原，各肢体段的长度参考通用人体尺寸百分位数值设定，在开展作业空间边界校核时，可直接通过调整肢体姿态，确认设备防护门开启空间、操作位预留间隙是否满足肢体活动需求，避免出现操作时肢体与设备结构干涉的问题。

当前建模的躯干部分做了基础结构简化，重点突出可动肢体的约束功能，若需开展更精细的人体工学分析，可在现有模型基础上补充躯干关节、颈部等部位的约束设置，拓展模型的姿态模拟范围。在装配使用时，可将人体模型的足部设置为固定约束，模拟站立作业姿态，也可根据坐姿作业场景调整下肢弯曲角度，匹配不同工位的分析需求，各肢体的约束参数可根据具体分析人群的尺寸做针对性调整，适配不同行业的人机验证要求。
