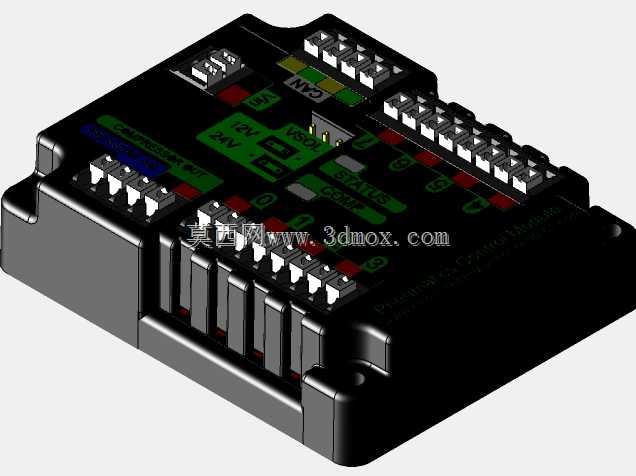

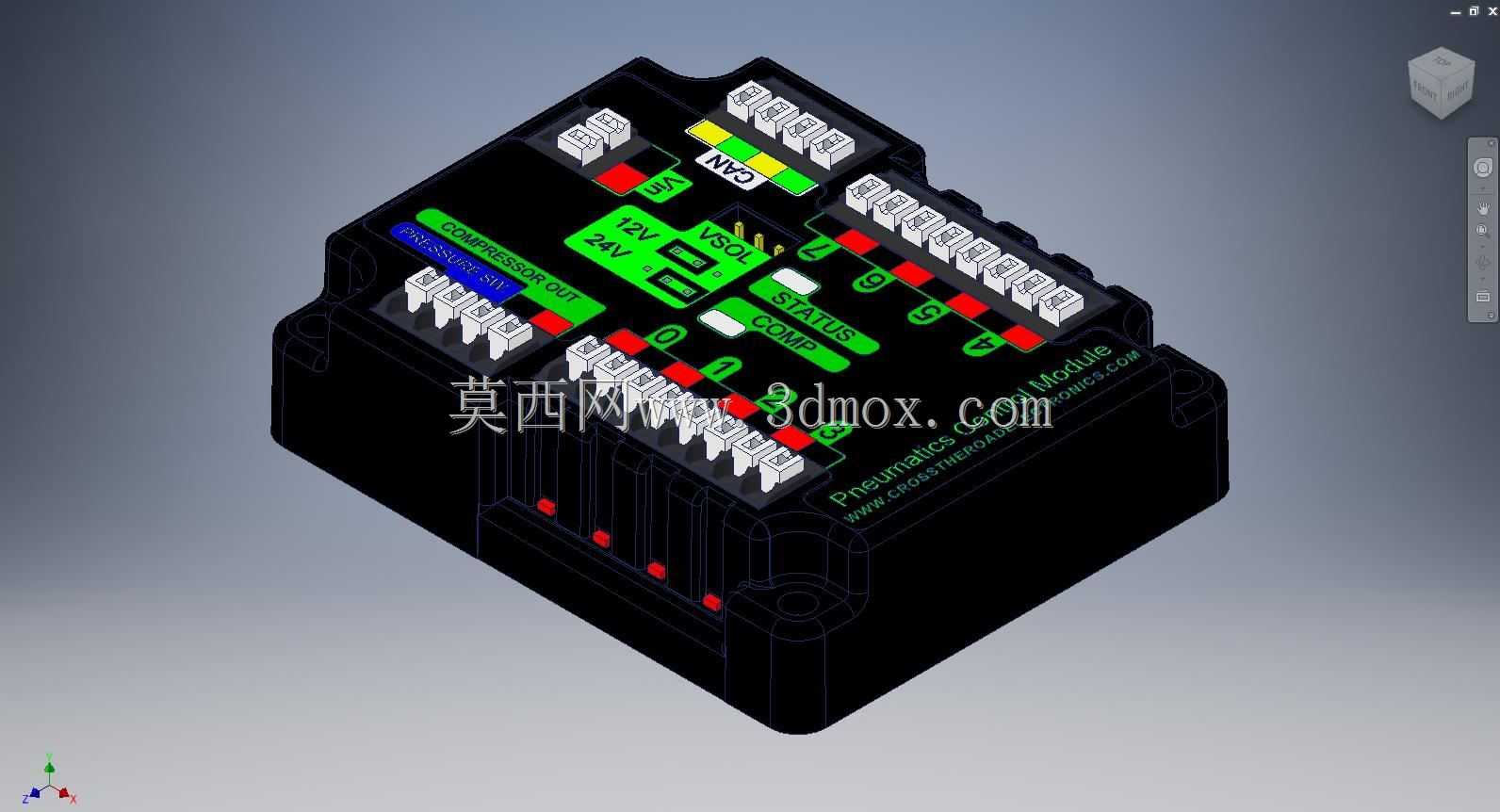

FRC机器人集成式气动控制模块结构

该部件是面向FRC竞赛类机器人开发的集成式电气控制核心，在机器人整机系统里承担气路管控、动力配电、信号中转的核心作用，日常备赛调试与赛场作业场景下，可替代传统分散排布的独立配电、气控、信号模块，大幅压缩舱内布线空间，降低整机组装的接线出错概率。从结构设计逻辑来看，模块采用一体化塑壳基座，所有接线端子沿壳体两侧与上沿排布，端子旁预留清晰的丝印标识，区分电源输入、电磁阀输出、状态信号、CAN通讯等不同回路，调试人员无需对照复杂图纸即可快速完成接线核对；上盖区域集成多组状态指示灯，可直观反馈24V供电、气路输出、通讯链路的工作状态，赛场出现故障时能快速定位问题点位，减少排查耗时。安装边界上，壳体底部预留标准安装孔位，可直接固定在机器人铝型材框架的标准槽位上，整体外轮廓方正无突出结构，不会与周边的驱动电机、机械臂结构产生运动干涉，接线端子的插拔方向全部朝向外侧，无需预留额外的上部操作空间，适配机器人舱内紧凑的安装环境。功能层面，模块内部集成了配电保护、气动电磁阀驱动、通讯信号处理三类核心电路，可同时对接主断路器、电源分配模块、气动电磁阀组、主控通讯链路，替代以往需要多块独立板卡拼接的方案，减少接插件之间的接触不良隐患；气路控制回路预留多组输出通道，可同时驱动多组气缸执行夹取、抬升、弹射等竞赛常用动作，每路输出都带独立的状态指示与过载保护，单路故障不会波及整个控制回路。设计过程中充分考虑竞赛场景的高强度使用需求，壳体采用高强度阻燃工程塑料，可承受赛场常见的碰撞、振动工况，接线端子采用带锁止结构的快插端子，机器人快速移动产生的持续振动不会导致接线松脱；内部电路板做了三防涂覆处理，可适应赛场可能出现的冷凝水、粉尘环境，避免电路短路故障。从整机适配角度，该模块的供电输入范围匹配FRC机器人标准的12V/24V供电体系，通讯协议兼容主流的机器人主控CAN总线标准，无需额外加装转换模块即可直接接入整机控制系统，对于参赛队伍来说，可直接套用成熟的接线逻辑，减少自主开发控制模块的验证周期，把更多精力投入到机械结构与动作逻辑的调试上。
