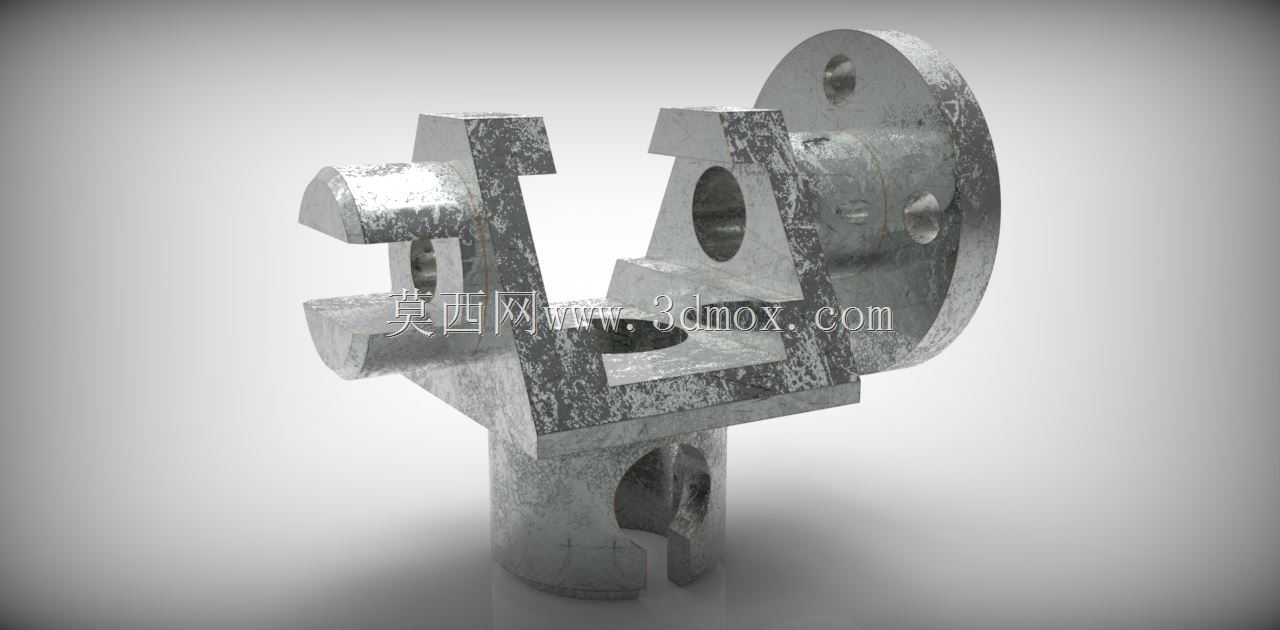

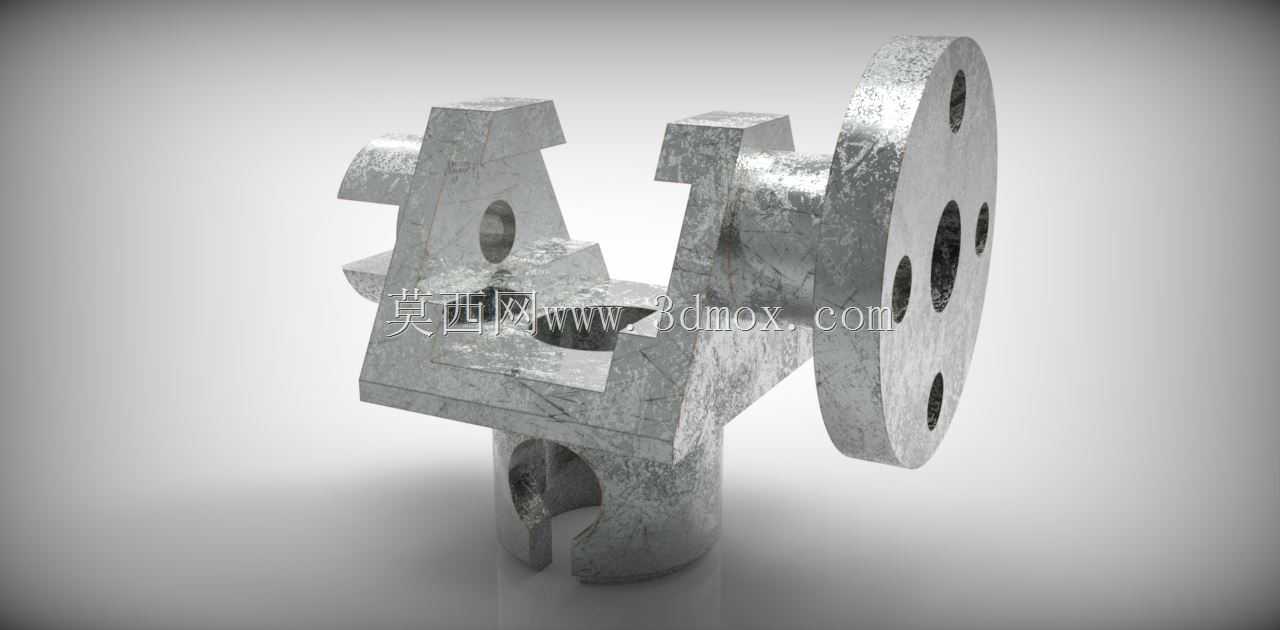

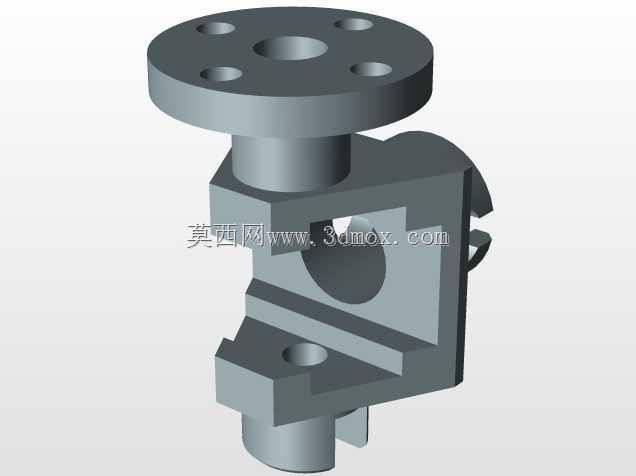

带法兰连接座的异形机械连接构件

这类带法兰盘的异形连接构件，常应用在中小型传动设备的动力输出端衔接位置，比如轻工输送线的侧装动力接驳、小型自动化专机的执行件固定基座场景中，承担着动力传递、部件定位、多向连接的核心作用。构件一侧的带孔法兰盘为安装基准面，盘面上均匀分布的通孔用于穿装螺栓，可将整个构件牢牢固定在设备的立式安装面或者减速箱输出端面上，法兰盘的厚度经过载荷校核，能够承受传动过程中产生的径向弯矩与轴向窜动力，避免连接位置出现形变松脱。构件主体采用异形一体式铸造成型后再做机加工的工艺路线，主体上开设的多组不同孔径的通孔与槽位，分别对应不同方向的外接部件安装：侧面的凸台带孔位用于铰接连杆类零件，下方的开槽圆柱端可插入传动轴或者支撑导杆，中部的镂空槽位既可以减轻构件整体自重，又能为内部穿过的管线、联动杆件预留活动空间，避免部件运动时出现干涉。从设计逻辑上看，这个构件没有采用规则的方块式结构，而是根据实际安装空间的边界做了异形裁切，所有非安装面的多余料厚都做了去除处理，在保证结构强度满足额定载荷要求的前提下，尽可能压缩了整体占用空间，适配设备内部紧凑的安装布局。安装时需要先将法兰盘与对接端面的定位止口贴合对齐，再按对角线顺序拧紧法兰螺栓，保证安装面受力均匀，下方圆柱端插入对接孔位后需要加装径向顶丝锁定，侧面凸台的铰接孔需要配套铜套减少转动磨损，不同方向的连接位可以同时接驳2-3组不同功能的执行部件，实现单基座多部件的集成安装，减少设备内部的支撑零件数量，降低整体装配复杂度。构件的所有安装孔位的位置度公差都控制在0.02mm以内，保证外接部件安装后的同轴度与平行度符合传动要求，避免因安装偏差导致的传动卡滞、零件异常磨损问题。
