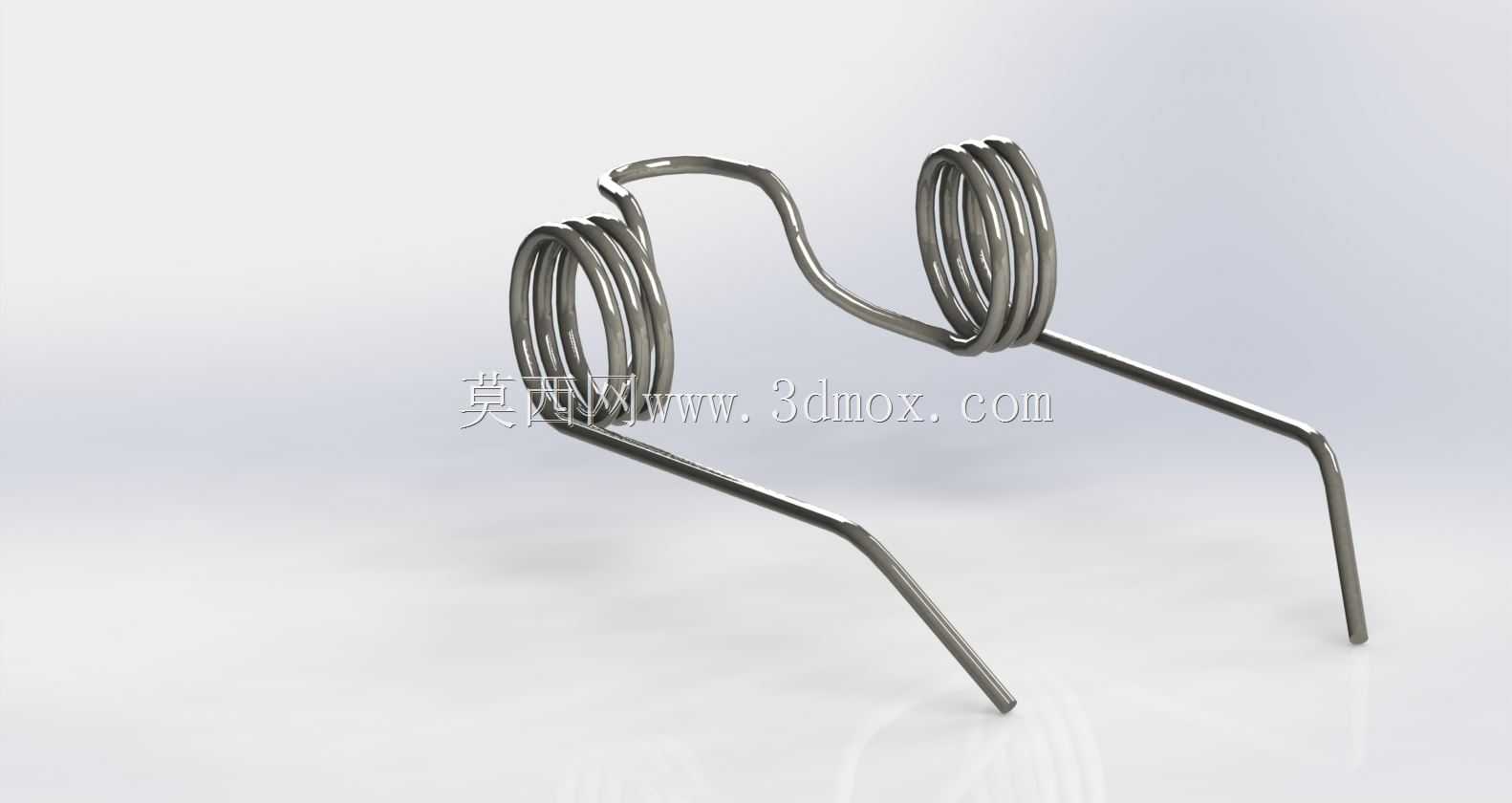

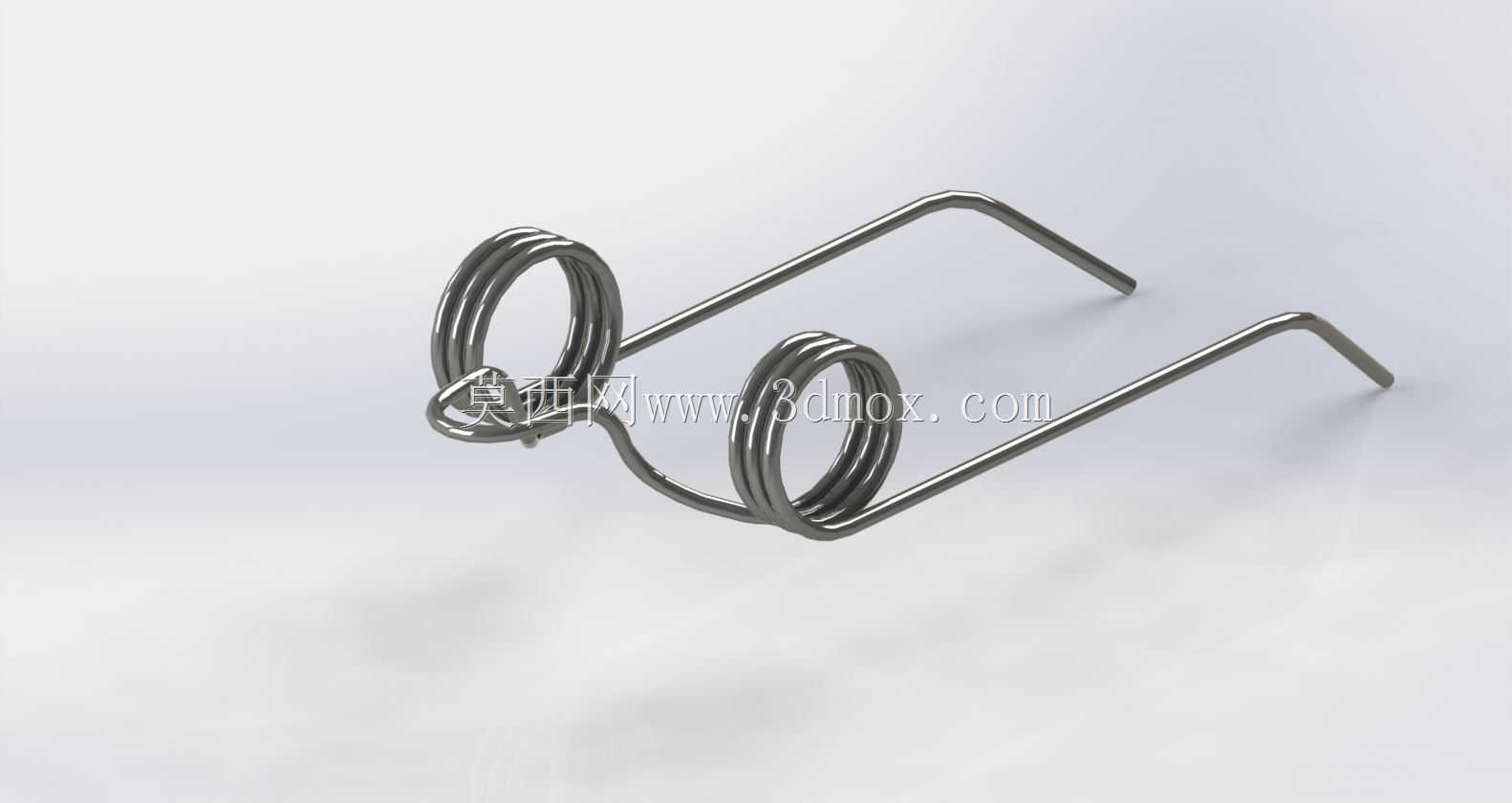

双扭臂式扭转弹簧结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256326
  • 双扭臂式扭转弹簧结构设计
  • 双扭臂式扭转弹簧结构设计
  • 双扭臂式扭转弹簧结构设计
  • 双扭臂式扭转弹簧结构设计

这类双圈扭臂弹簧属于扭转弹簧的细分结构,日常在各类需要绕轴线提供扭转复位力矩的场景中应用极广,小到文具夹、电器开关的复位结构,大到农用机具、健身器材、工业夹具的回弹机构,都能见到这类结构的身影。和普通单圈扭簧相比,双圈并列的簧体结构能在相同安装空间内提供更长的有效圈数,同等扭矩输出下的应力水平更低,抗疲劳寿命表现更优,适合需要频繁往复扭转、对复位力矩稳定性要求较高的工况。设计这类弹簧时,首先要匹配安装点位的空间边界:两个伸出扭臂的折弯角度、末端直线段长度,需要完全适配安装座的卡槽位置,避免装配后出现扭臂与周边结构干涉的问题;簧体的中径尺寸要和配套的芯轴直径留好合理间隙,通常间隙控制在簧丝直径的10%左右,既不能间隙过大导致弹簧扭转时出现偏摆、蹭碰周边零件,也不能间隙过小导致热胀或者受力形变后卡滞在芯轴上。从功能特性来看,这类弹簧的力矩输出和有效圈数、簧丝直径、扭臂工作角度直接相关,建模时需要先确认簧丝的缠绕方向,区分左旋和右旋的应用场景,避免装反后导致力矩方向反向、机构无法正常复位。两个并列簧圈的间距也要根据安装槽的宽度做匹配,间距过小会导致簧圈之间在受力扭转时互相摩擦,产生异响同时加速镀层磨损,间距过大则会浪费安装空间,还容易导致扭臂受力时出现歪斜,让力矩输出出现非线性偏差。扭臂末端的折弯段通常会做小角度的斜切处理,方便装配时卡入对应的定位孔或者卡槽,部分工况下还会在末端增加磨平处理,减少和被支撑零件的点接触应力,避免长期使用后压伤配合件的表面。建模过程中要重点关注簧圈和扭臂过渡段的曲率,过渡位置不能出现应力集中的尖角,否则在反复扭转的工况下,过渡位置很容易最先出现疲劳断裂,通常会把过渡段的曲率半径设置为不小于1.5倍簧丝直径,分散弯折位置的应力。另外还要考虑弹簧的表面处理适配性,如果是用在户外或者潮湿环境的设备上,结构设计时要避免出现容易积液的死角,减少锈蚀风险;如果是用在食品接触类设备上,还要保证整体结构光滑无毛刺,方便清洁消毒,不会残留污物。实际选型应用时,还要核算弹簧的极限扭转角度,不能让工作角度超过材料的弹性极限,否则会出现塑性形变,导致复位力矩衰减、机构回位不到位的问题,通常会把最大工作扭转角控制在极限角度的70%以内,预留足够的安全余量,保障长期使用的可靠性。
