达芬奇式木质投石弹射装置结构设计

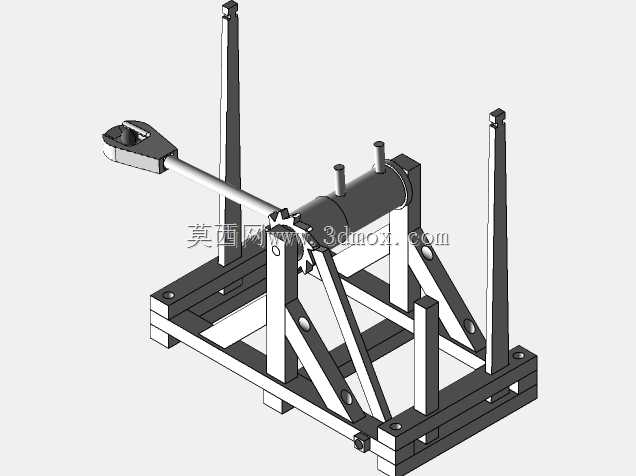

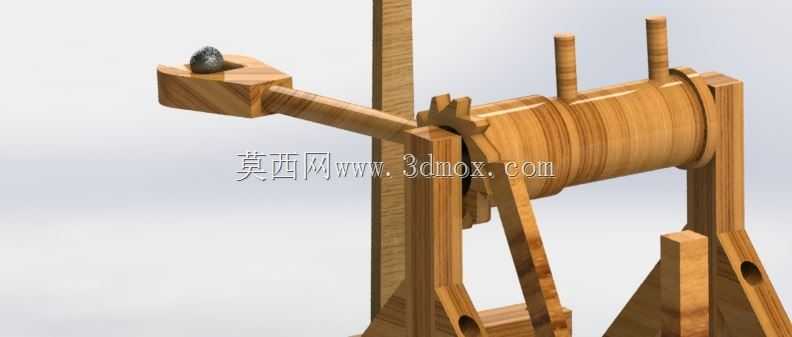

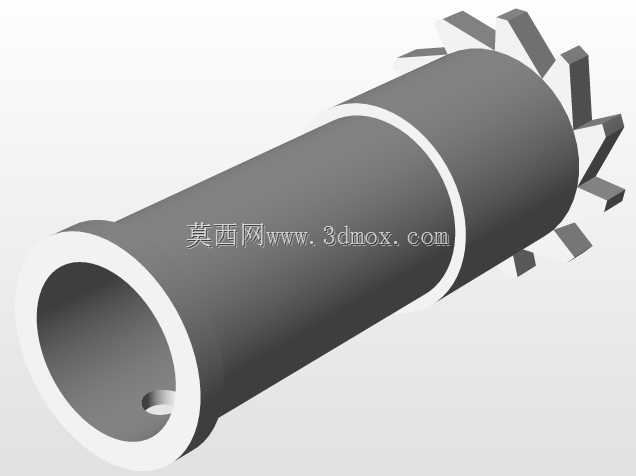

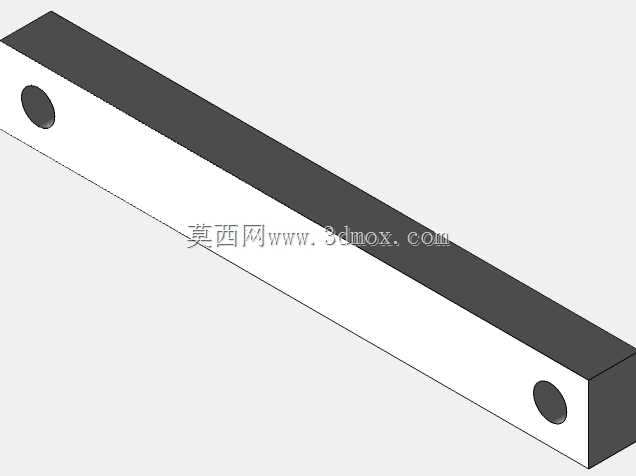

这款木质弹射装置复刻了经典的达芬奇投石机设计思路，整体采用实木构件拼接而成，可应用于古代机械复原展示、科普教具制作、仿古场景陈设等场景，也可作为机械原理教学的实体演示载体，帮助学习者理解杠杆抛射、势能转换的基础机械逻辑。从功能特性来看，装置依靠木质摆臂的枢轴转动实现抛射动作，底座采用框架式桁架结构，通过多根斜向支撑木件分散受力，避免抛射瞬间的结构形变，两侧的竖向导杆可约束摆臂的抬升轨迹，保证抛射方向的一致性，摆臂末端的勺状承托槽可放置待抛射物件，触发后依靠重力与杠杆力矩完成抛射动作。设计过程中优先考虑了全木质结构的装配可行性，所有构件均采用榫卯加楔接的连接方式，无需额外金属紧固件即可完成整体组装，各转动副处预留了合理的配合间隙，既保证摆臂转动的顺畅度，又不会出现过大的旷量影响抛射精度。从安装边界来看，装置整体落地放置，底座为矩形框架结构，占地面积较小，无需额外固定基础即可平稳放置，竖向导杆的高度经过合理匹配，保证摆臂抬升过程中不会出现结构干涉，摆臂的长度与底座的支撑跨度经过力矩平衡核算，抛射瞬间底座不会出现翘翻问题。结构细节上，底座的横向与纵向木梁采用交错搭接方式，连接处的受力方向与木纹走向匹配，避免长期使用后出现木件劈裂问题，摆臂与枢轴的连接部位做了局部加厚处理，抵消抛射瞬间的冲击载荷，各支撑斜杆的角度经过优化，可将摆臂传递的冲击力均匀分散到底座的各个支撑点上。这类仿古机械结构的建模过程，需要重点关注运动部件的行程干涉检查，提前模拟摆臂从待触发状态到抛射终点的全行程运动，确认各构件之间无碰撞，同时要结合木质材料的力学特性调整各构件的截面尺寸，在保证结构强度的前提下尽可能控制整体重量，方便搬运与展示。
