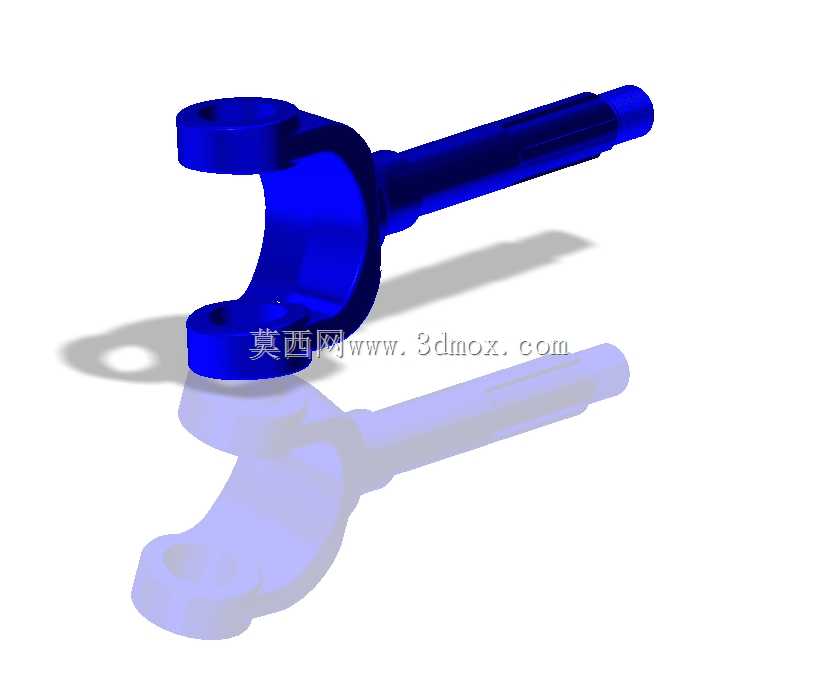

可变角度法兰连接式传动转向接头结构

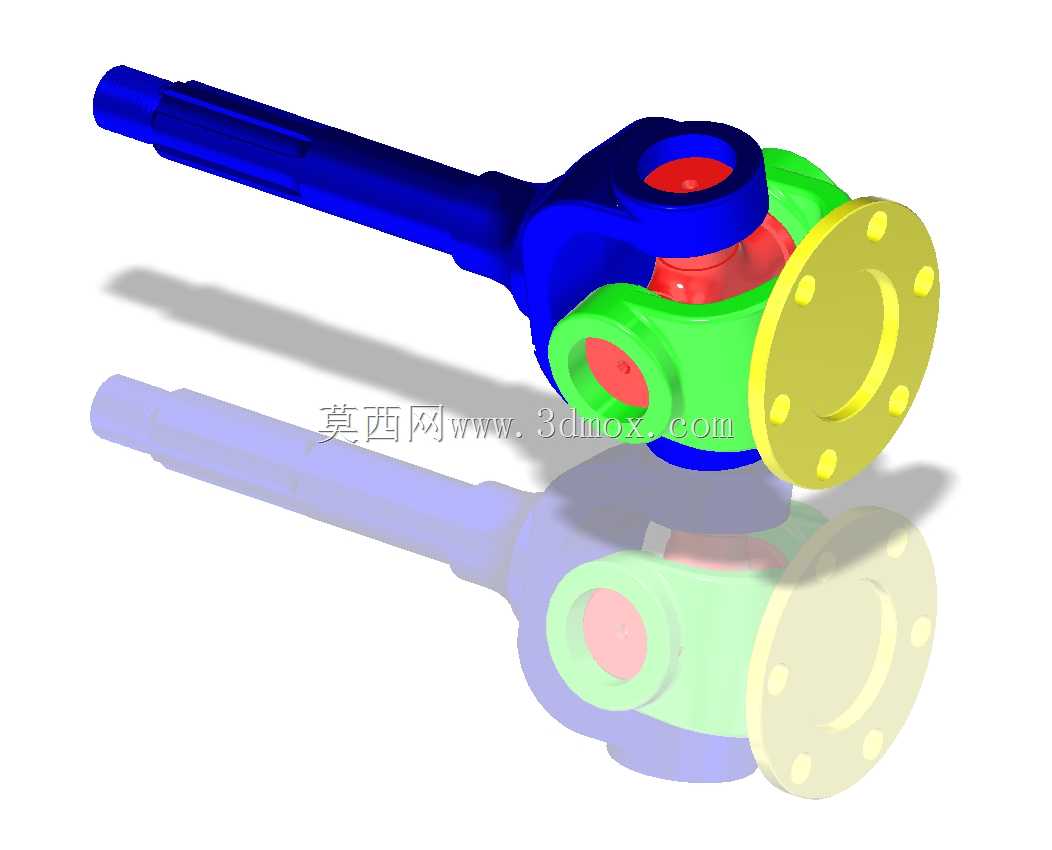

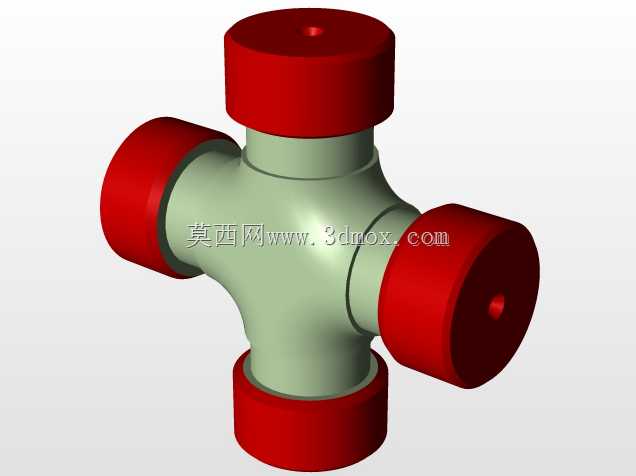

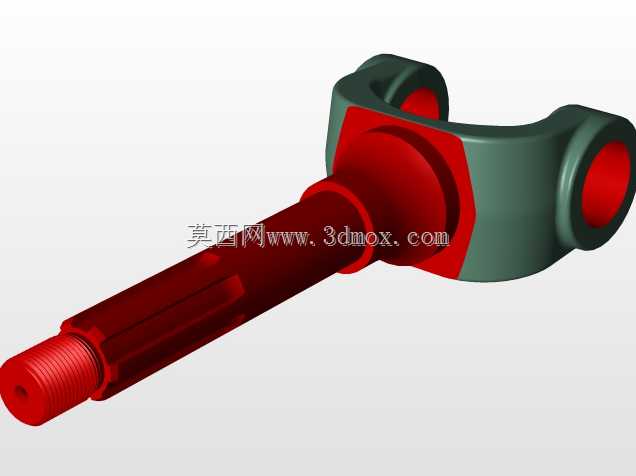

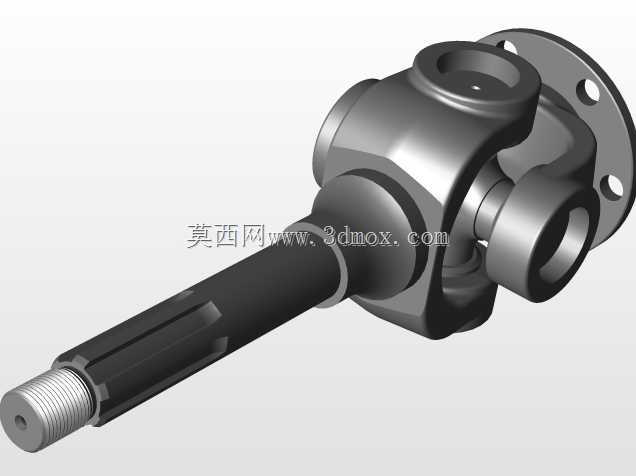

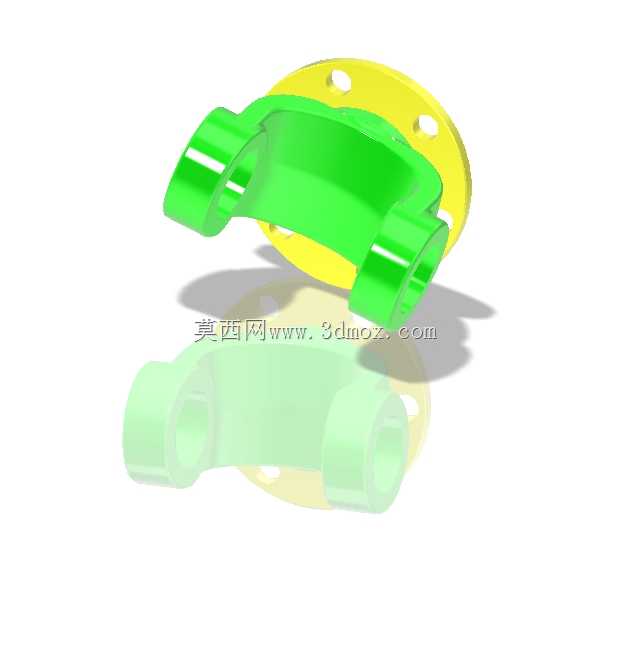

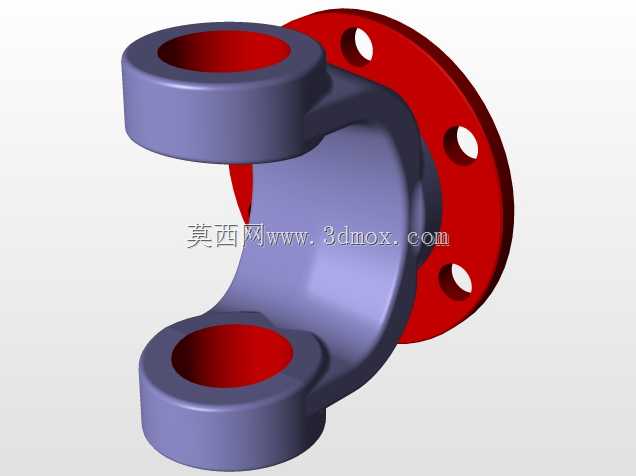

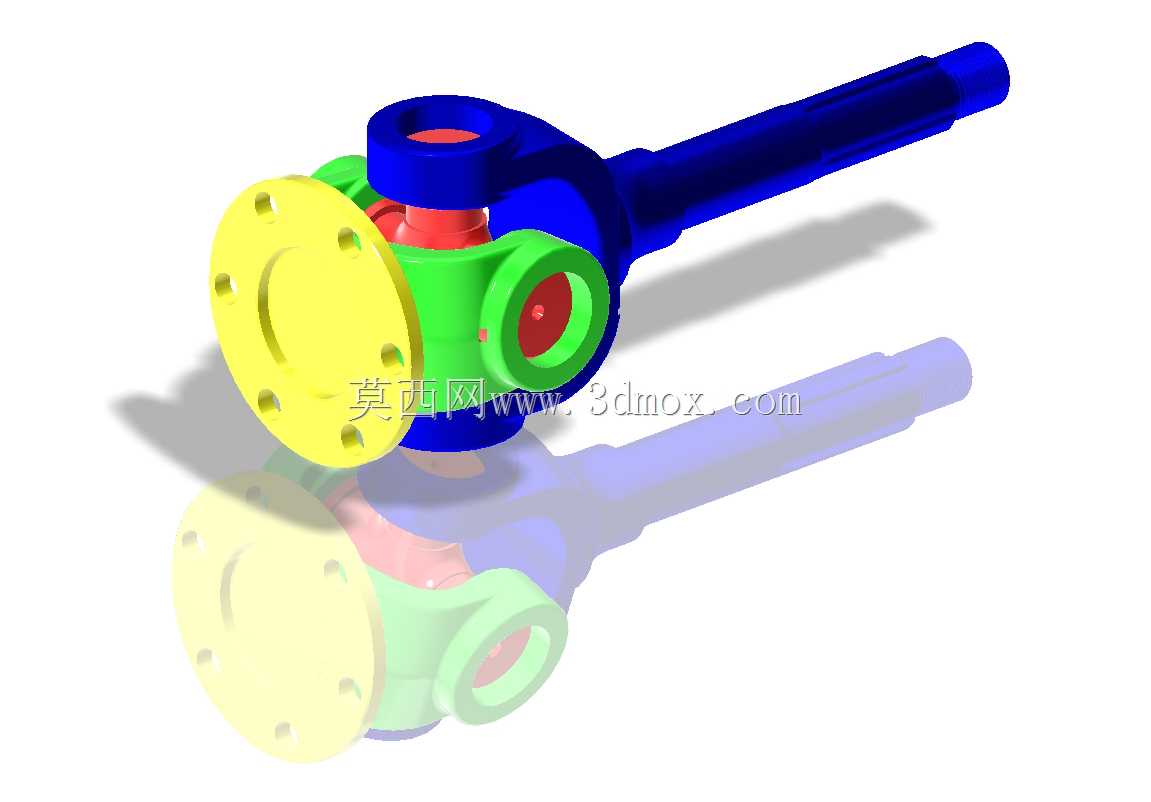

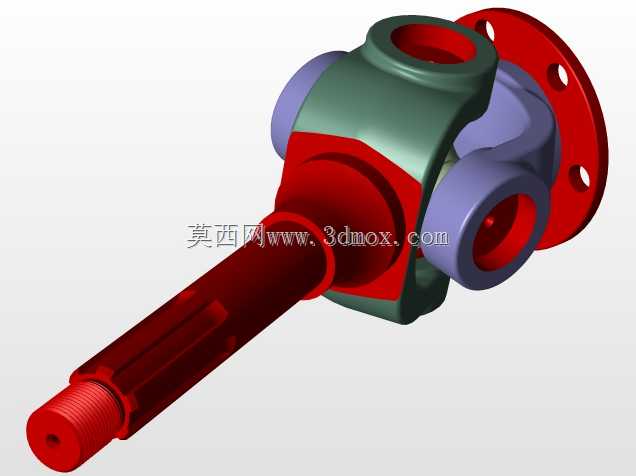

这类可变角度传动接头常应用在动力传输路径存在布置偏角的工况场景中，比如农用机械的动力输出端连接、工程机械的分动箱到工作装置的动力传递、特种车辆的转向传动链路，都需要这类能够补偿轴线夹角、在一定角度范围内持续传递扭矩的结构件，避免刚性连接在设备运行振动、机架形变、部件相对位移时出现轴系卡滞、连接螺栓断裂、轴承过载损毁的问题。从结构设计来看，该接头采用法兰端作为固定连接侧，法兰盘上均匀分布的螺栓孔可直接与动力输出端的配对法兰完成刚性固定，法兰端面的密封槽可适配密封垫片，满足有防尘、防润滑油泄漏要求的安装场景；长轴端作为动力输出侧，可直接插入配套的传动套、万向节叉或者带键槽的轮毂内，通过平键完成扭矩传递，轴段的长度设计预留了足够的安装滑移空间，允许连接部件在轴向有少量窜动时不会出现脱开、顶死的问题。中间的铰接腔体是实现可变角度功能的核心，内部的十字铰接结构可在两个垂直方向上实现一定角度的摆动，摆动角度范围覆盖多数设备安装时的轴线偏差补偿需求，腔体外部的加强筋结构在不额外增加整体重量的前提下，提升了铰接部位的抗扭、抗冲击载荷能力，避免大扭矩传递时壳体出现开裂变形。设计过程中优先考虑了安装边界的适配性，法兰端的安装孔位采用通用的螺栓分布圆尺寸，可直接匹配多数同规格传动法兰的安装尺寸，不需要额外制作过渡转接板；长轴端的轴径采用标准传动轴系尺寸，可直接选用标准规格的密封件、轴承件完成配套，降低后续备件采购、维护更换的成本。整体外形的回转半径经过优化，在满足结构强度的前提下尽可能缩小铰接部位的外径，避免安装时与周边的机架、管线、防护外壳出现运动干涉，角度摆动时的外轮廓轨迹也经过校核，在最大摆角状态下不会与相邻部件发生刮碰。实际使用中，这类结构可在设备运行过程中持续补偿动态的角度变化，比如车辆行驶过程中悬架跳动带来的传动轴角度变化、工程机械工作装置摆动时的动力输入角度偏移，都能通过该接头的可变角度特性平稳传递扭矩，减少传动过程中的冲击振动，提升整个传动链路的使用寿命，相比刚性联轴器，它的角度补偿能力更强，相比普通十字万向节，它集成了法兰连接端与输出轴段，不需要额外配置连接配件，安装步骤更简洁，适合在空间紧凑、安装调整空间有限的设备布局中使用。
