国产调焦数码观测望远镜结构设计

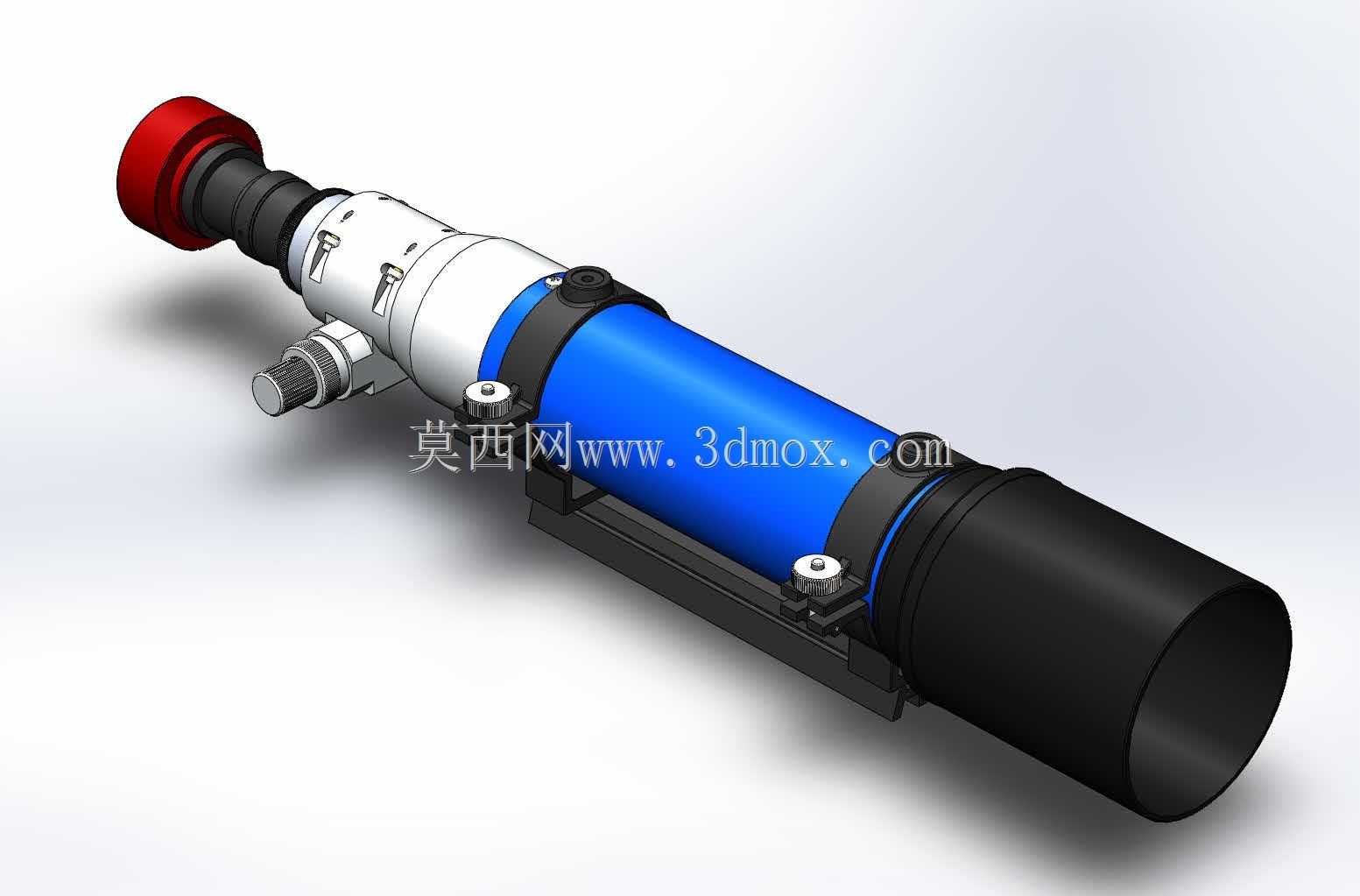

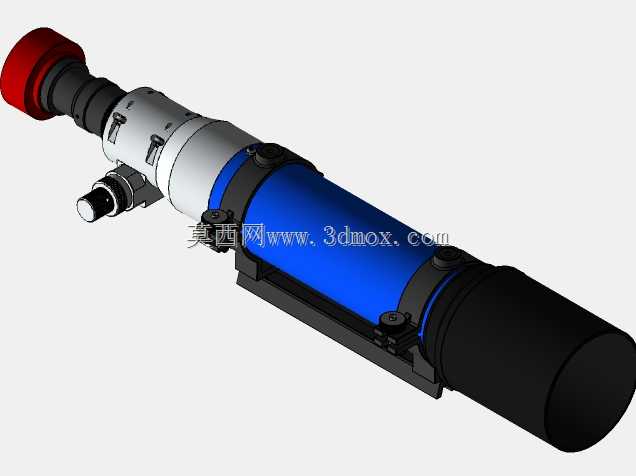

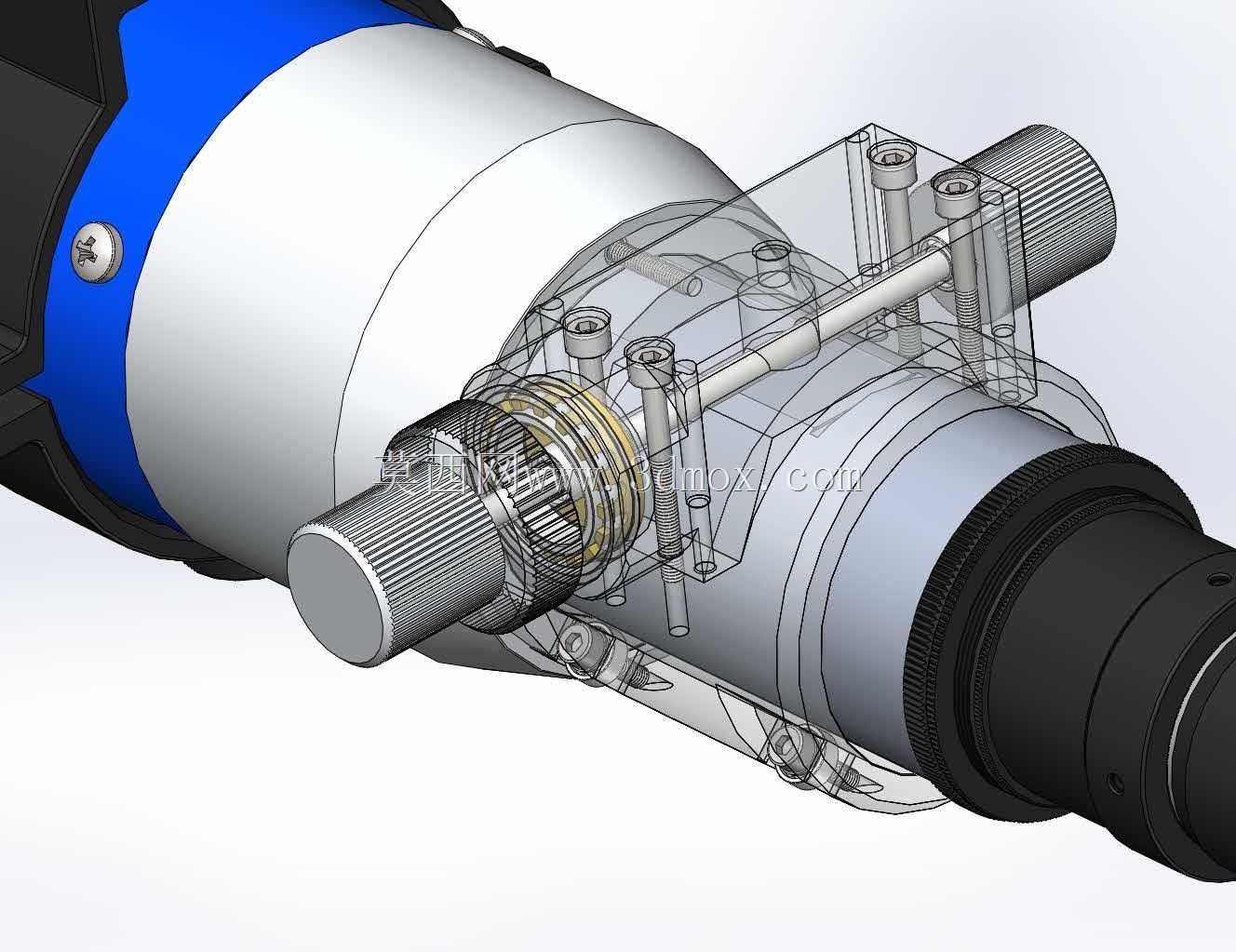

这款调焦数码观测望远镜的结构设计，围绕户外观测、天文入门观测、远距离目标拍摄等实际场景展开，镜筒主体采用分段式拼接结构，主镜筒为长直圆柱构型，外壁设置多组环形抱箍安装位，可适配常见的赤道仪、经纬仪支架安装接口，安装基准面做了平面度公差约束，保证架设后光轴与支架转轴的同轴度偏差控制在观测允许范围内。物镜端采用大口径遮光罩设计，内壁做消光纹路处理，减少杂散光进入光路对成像对比度的干扰，遮光罩与主镜筒采用螺纹旋接结构，可根据观测环境的杂光情况调整旋入深度，兼顾收纳便利性与杂光抑制效果。调焦座部分设置在镜筒侧方靠近目镜端的位置，采用齿轮齿条传动的调焦结构，调焦手轮做了防滑纹理处理，调焦行程覆盖从近距离地面目标到无穷远天体的合焦范围，调焦阻尼可通过侧方的锁紧旋钮调节，既保证调焦操作的顺滑手感，也能在合焦后锁定位置，避免观测过程中镜筒滑动造成焦平面偏移。目镜端配置了可旋转的接口结构，可适配不同规格的目镜以及数码拍摄配件，接口处设置了防尘密封结构，闲置时可封闭光路避免灰尘落入镜筒内部污染镜片。镜筒中部的蓝色饰皮区域不仅做了防滑处理，也在内部对应位置设置了光阑隔圈，进一步抑制镜筒内部的漫反射杂光，提升成像的锐度表现。整个结构在设计时充分考虑了不同使用场景的安装需求，底部的安装燕尾槽可快速卡入标准天文支架，侧方的寻星镜安装位可加装辅助寻星配件，调焦座的侧方接口还可拓展导星相机等配件，满足天文摄影时的导星需求。各分段镜筒之间采用止口定位加紧固件连接的方式，装配时可保证各段镜片的光轴同轴度，后期维护拆解后也能快速复位，不需要额外的光轴校准工序，降低了日常维护的难度。镜身的控制接口做了密封处理，可在常规户外潮湿环境下使用，避免水汽进入镜筒内部造成镜片起雾。
