带圆弧过渡的同轴孔类机械连接构件

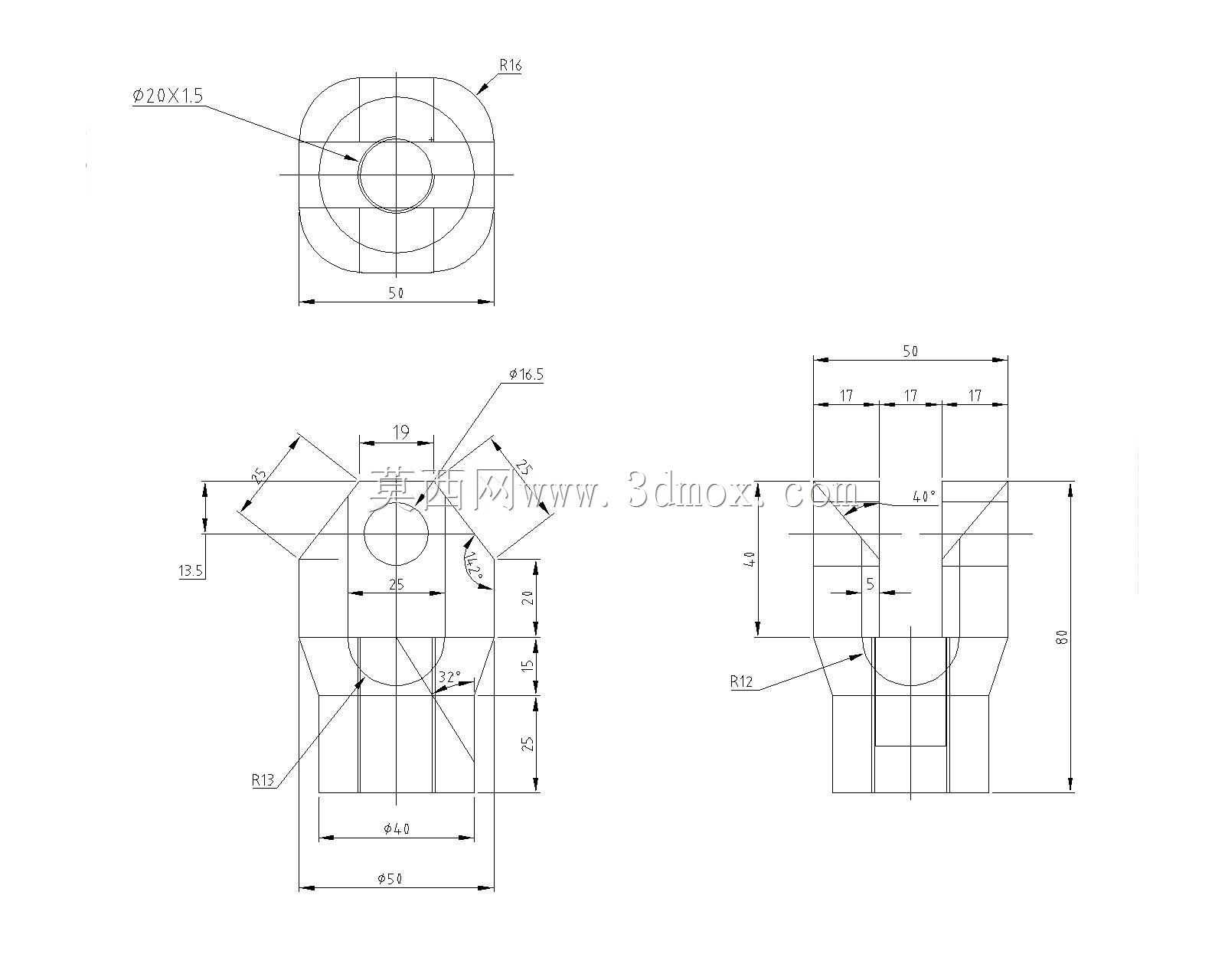

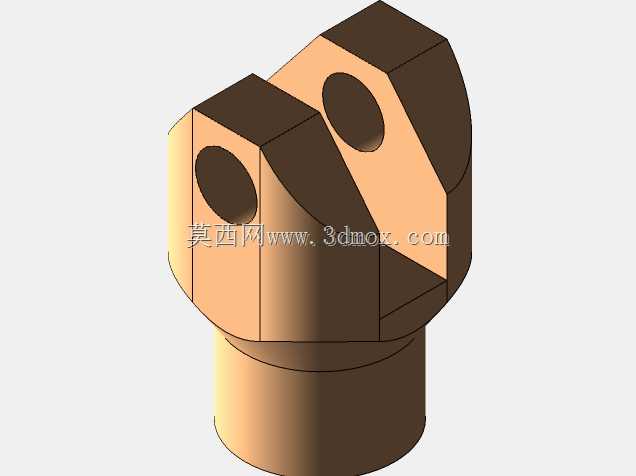

这类带圆弧过渡的同轴孔类构件，常应用在轻工输送设备、小型工装夹具的铰接点位，承担转轴穿装、相邻部件定位锁紧的功能，日常工况下多承受径向剪切力与小幅轴向窜动载荷，设计时优先保证孔位同轴度与安装面的平面度，避免装配后出现转轴卡滞、配合间隙超差的问题。从结构细节来看，构件上端做了R16的圆弧收边，既可以去除加工锐边防止装配时划伤操作人员，也能在部件受侧向冲击时分散应力集中点，避免直角位置出现应力开裂；上端的Φ20孔深度15，主要用于镶嵌铜套或者直接穿装定位销，孔壁粗糙度要求控制在Ra1.6以内，保证与配合件的滑动顺畅。构件中部的对称斜向结构，是为了适配相邻连接件的安装角度，45度的导向斜面可以在装配时快速引导对位，减少现场安装的调整时间，侧面的R12、R15圆弧过渡，都是在不削弱结构强度的前提下，尽可能降低构件整体重量，同时减少铣削加工时的走刀转折，提升加工效率。从安装边界尺寸来看，构件主体总宽度为58，底部安装段宽度40，总高度方向的安装空间预留需要满足89的垂直尺寸，三个分段的17宽度安装槽，是为了适配标准M16螺栓的穿装间距，安装时可以直接与对应规格的型材支座配合，不需要额外加工转接板。设计过程中，这类构件的壁厚控制在5mm左右，针对普通Q235材质的加工特性，所有转角位置都预留了R1以上的圆角，避免淬火处理时出现应力裂纹，中部Φ16.5的贯穿孔是为了穿装锁紧顶丝，装配后可以从侧面顶紧内部转轴，防止转轴工作时出现轴向窜动。在实际设备维护场景中，这类构件属于易损的铰接配件，因为长期承受往复摆动的摩擦载荷，孔位磨损后可以直接快速更换，不需要改动周边其他部件的安装位置，标准化的尺寸设计也能降低备件储备的品类压力，适配多类同规格的小型铰接传动结构。
