手动切管器工业级管道切割工装结构

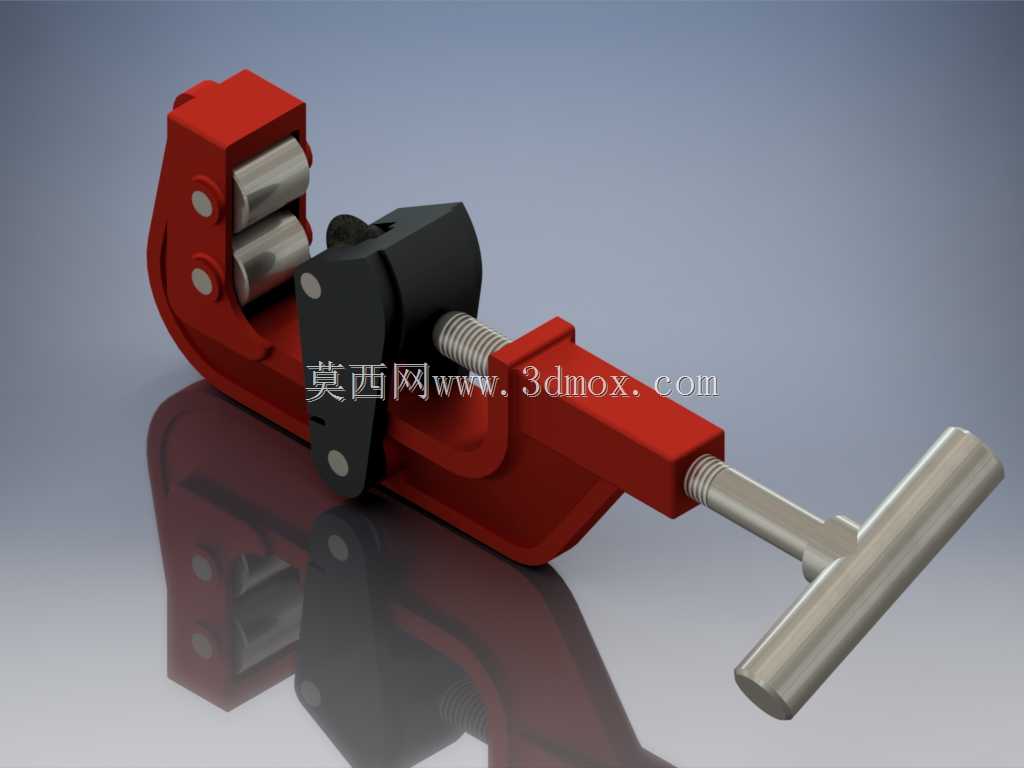

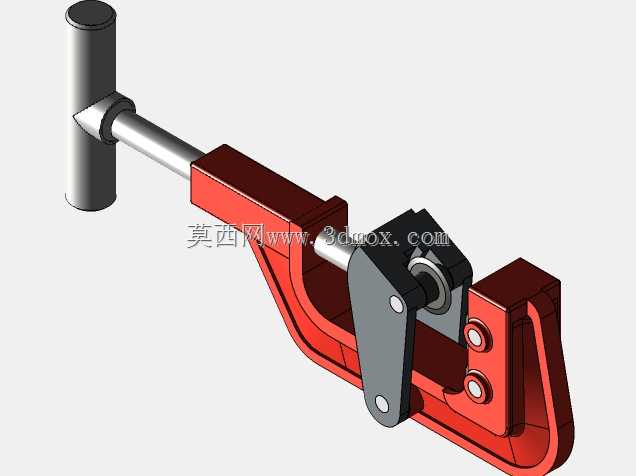

这款手动切管器的结构设计完全围绕现场管路施工的实际需求展开，在水电安装、制冷管路布设、小型金属管线维修等场景中，这类工具无需外接动力源，单人即可完成薄壁金属管的精准切断作业，相比传统钢锯切割，切口更平整无毛刺，也不会出现锯条偏移导致的管口歪斜问题，能大幅降低后续管口焊接、套丝的预处理工作量。从结构设计逻辑来看，整体采用C型开放式钳体作为承载主体，红色涂装的铸钢钳身兼顾刚性与握持辨识度，作业时可直接将待切割管道卡入C型开口内，无需从管道端部穿入，适配已布设完成的管线中段切割需求，这一设计在狭小空间的管路改造场景中实用性极强。切割执行端采用两组平行滚轮作为管道支撑，配合带刃口的切割轮，旋转进给螺杆时，切割轮逐步压向管壁，同时绕管道圆周转动工具本体，即可通过滚压剪切的方式逐步切断管壁，这种切割方式不会产生大量切屑，作业过程更整洁，也避免了切屑飞溅带来的安全隐患。进给机构采用梯形螺纹传动，螺杆末端搭配T型手摇柄，操作时可通过手摇柄精准控制进给量，避免进给量过大导致切割轮崩刃或者管壁变形，T型柄的长度经过力矩匹配，普通操作人员无需额外加力杆即可输出足够的压紧力，同时不会因为力矩过大损坏薄壁管材。钳体上的黑色锁紧压块采用快调结构设计，可快速适配不同外径的管道，调整范围覆盖常见的小直径金属管材，无需频繁旋转螺杆调整开口大小，能有效缩短单次切割的准备时间。从安装与使用边界来看，这款工具无需固定安装，完全手持作业，整体长度适配成人单手握持与转动的操作范围，可在机柜内部、吊顶上方、管道井等狭窄操作空间内灵活使用，不受作业场地电源、空间的限制。支撑滚轮的凹槽采用圆弧曲面设计，与管道外壁贴合度更高，切割过程中管道不会出现偏移晃动，能保证切口与管道轴线的垂直度，满足管路连接对管口端面的精度要求。切割轮采用硬质合金材质，刃口角度经过优化，切割薄壁铜管、铝管、薄壁钢管时都能保持稳定的切割效率，同时具备较长的使用寿命，日常维护仅需定期在进给螺纹处涂抹润滑脂即可，无需复杂的保养流程。钳身表面的涂装不仅起到防锈作用，也能在复杂的施工现场快速识别工具位置，避免工具遗失。整体结构没有易损的复杂传动部件，抗摔抗磕碰性能优异，适合在工地、维修车间等复杂作业环境下长期使用，无论是批量管路安装作业还是应急维修场景，都能稳定完成管道切割工序。
