可伸缩倾斜式物料输送机架结构设计

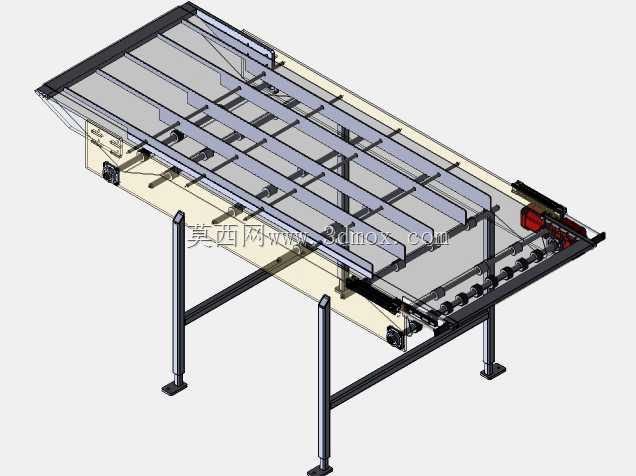

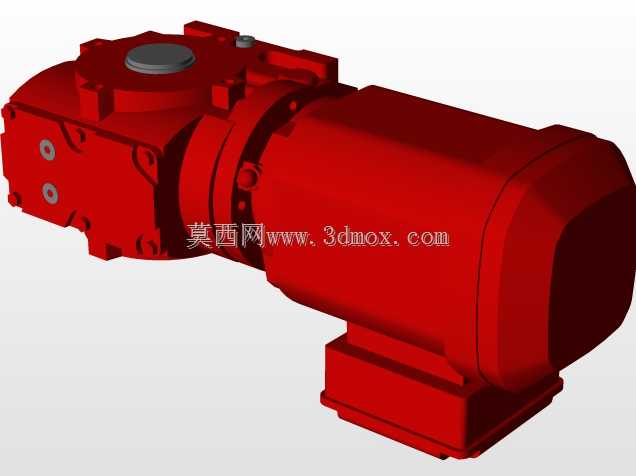

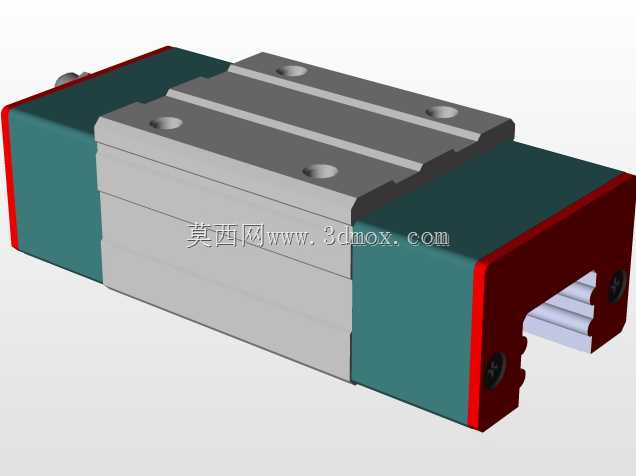

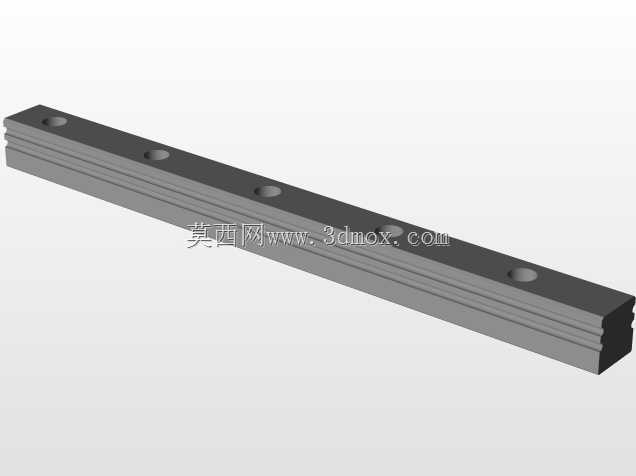

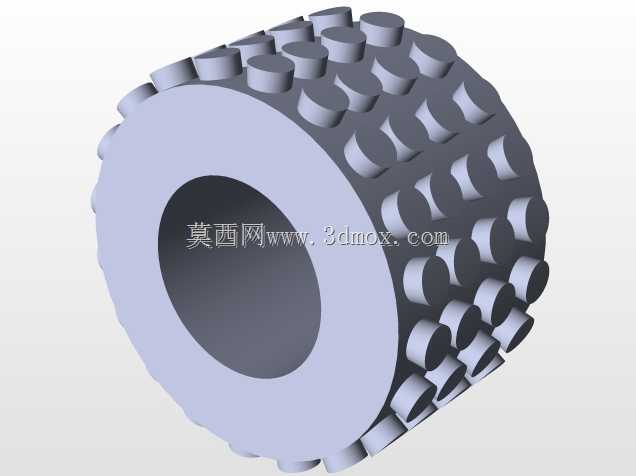

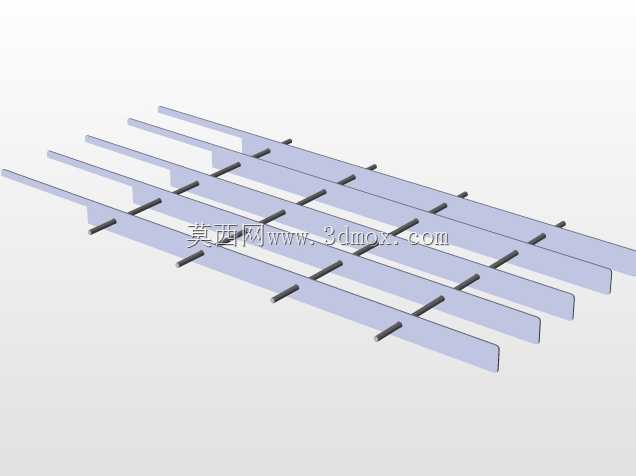

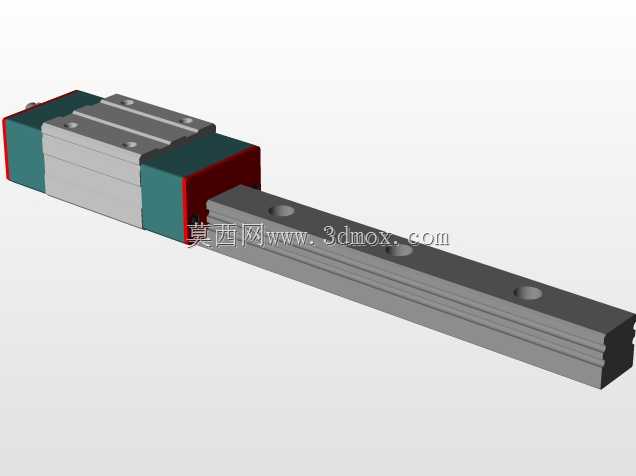

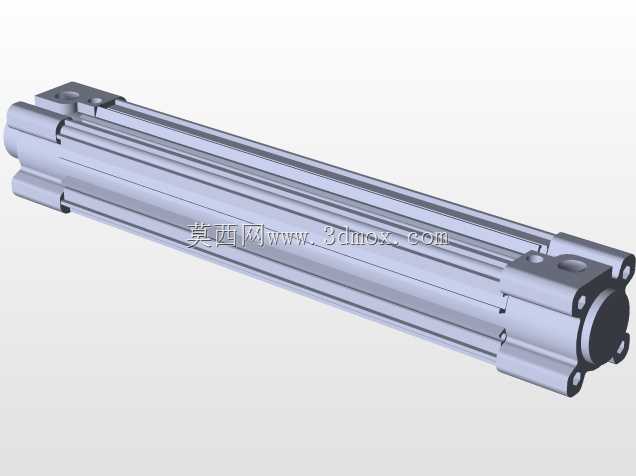

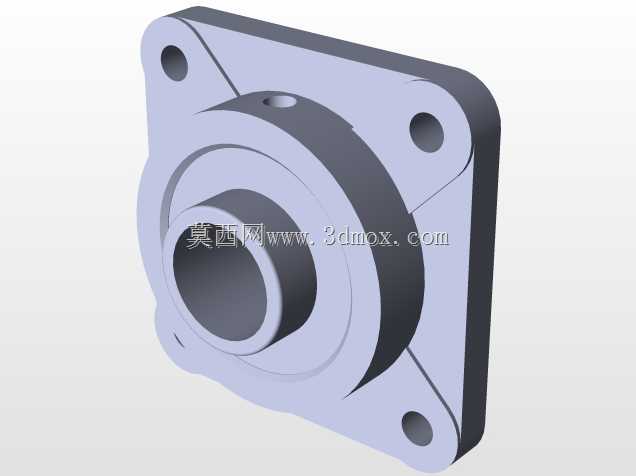

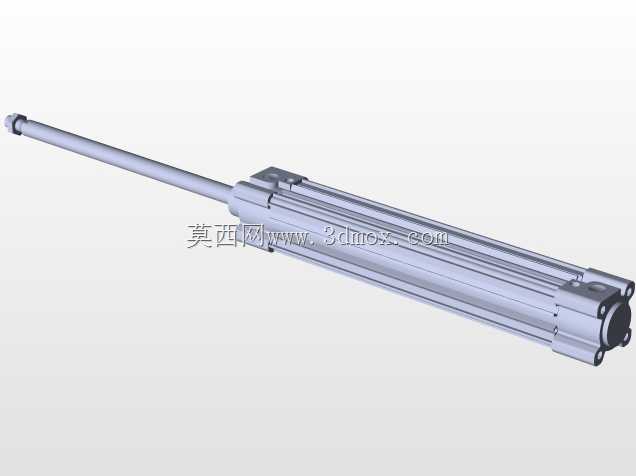

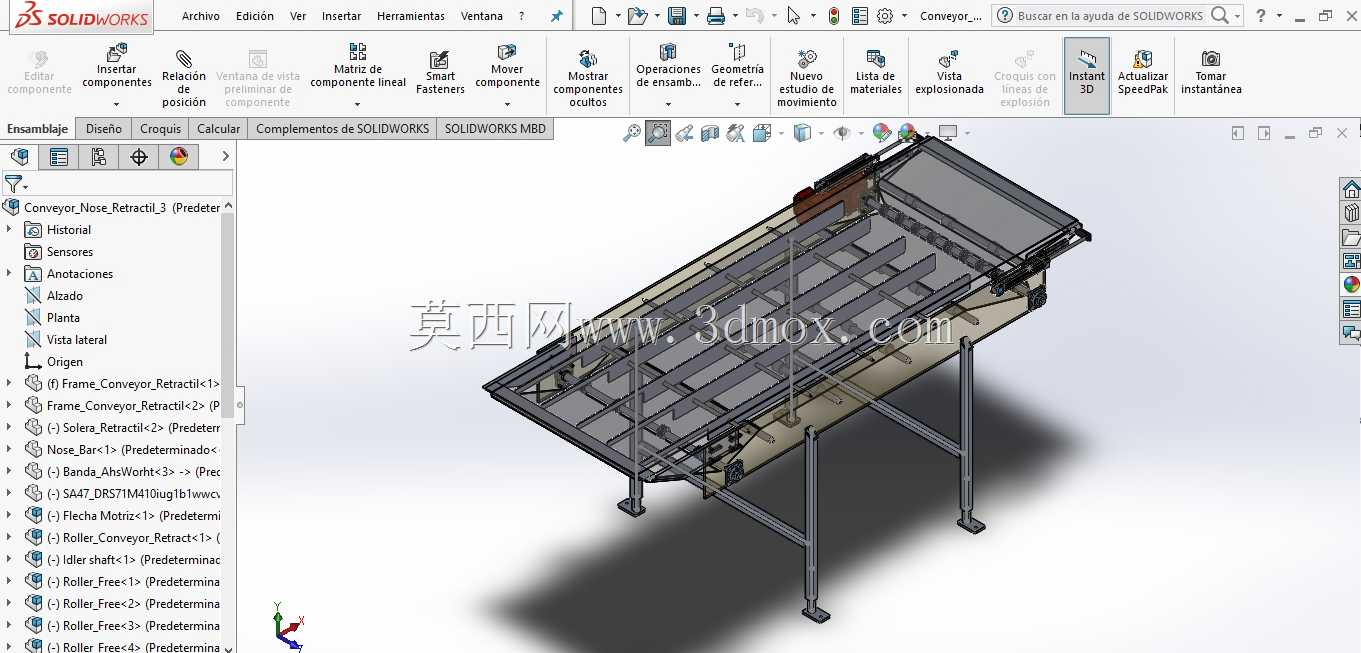

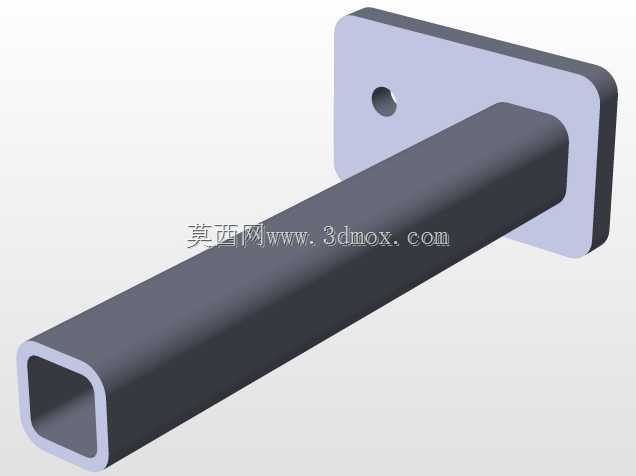

该输送设备主要面向生产车间内不同工位间的物料转运、流水线工序衔接场景，可适配包装、电子组装、食品加工、零部件分拣等多类产线的短距离物料输送需求，尤其适合存在工位间距动态调整、输送落点需要灵活变动的作业场景，能够在不重新拆装整机的前提下调整输送段的伸出长度，匹配不同的上下料位置。设备整体采用倾斜布置结构，支撑腿搭配可调脚杯，可根据现场安装地面的平整度调整支撑高度，保证输送面的水平度与倾斜角度符合物料输送的滑落或传动要求，避免物料在输送过程中出现卡滞、侧滑掉落的问题。从结构设计逻辑来看，机架主体采用型钢焊接框架作为承载基础，框架内部预留了辊筒、输送带、驱动组件的安装位，侧部设置的导向结构可保证伸缩段滑动过程中无卡滞，伸缩段的滑动副采用耐磨导向件，减少长期往复伸缩带来的磨损量，延长设备维护周期。设备的输送面框架采用分段式设计，固定段与伸缩段之间设置限位结构，避免伸缩过程中出现脱轨风险，两侧的防护栏结构可防止输送过程中物料从侧边掉落，适配箱装、袋装、规整块状物料的输送作业。安装边界方面，设备固定段的支撑腿间距经过载荷校核，可承受常规散料或整箱物料的均布载荷，伸缩段伸出至最大行程时，整体重心仍落在支撑腿的支撑范围内，不会出现倾翻风险，现场安装时无需额外浇筑地基，仅需将脚杯调整至合适高度并锁紧即可投入使用，适配现有车间的地面布置条件，不需要对现有产线布局做大规模改造。设计过程中针对输送段的辊筒排布做了间距优化，根据常见输送物料的最小外形尺寸设置辊筒间距，避免小件物料卡在辊筒缝隙之间，驱动端的安装位预留了足够的维护空间，后期更换驱动组件、调整输送带张紧度时不需要拆解主体框架，可直接从侧部预留的维护窗口操作，降低日常运维的工作量。
