瓶装物料输送分料整理生产线结构

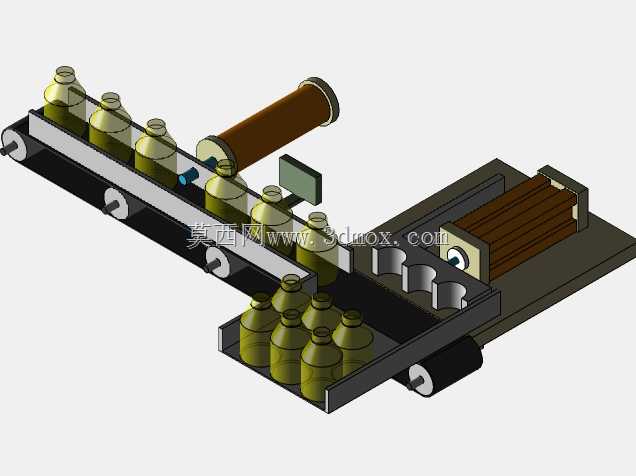

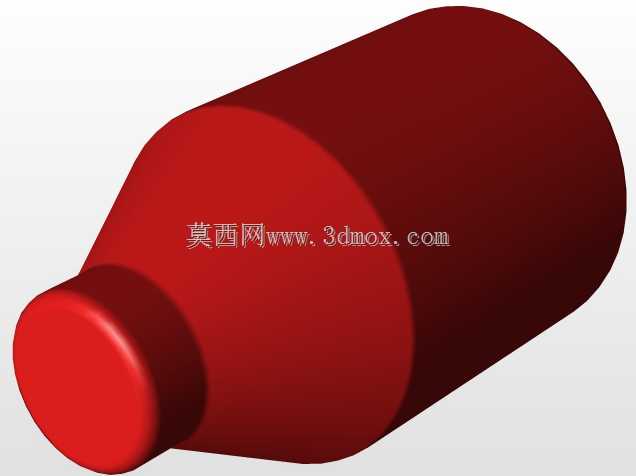

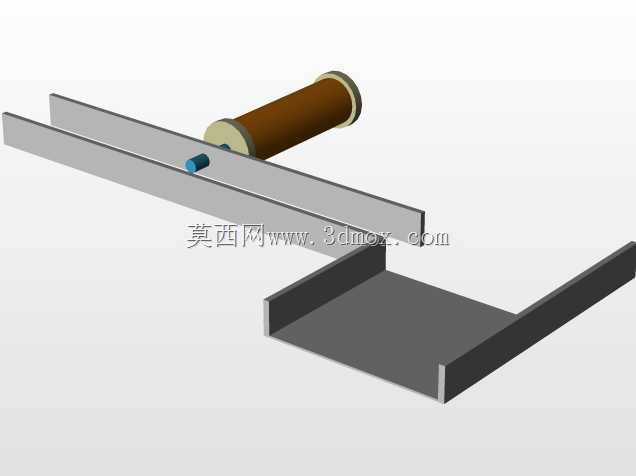

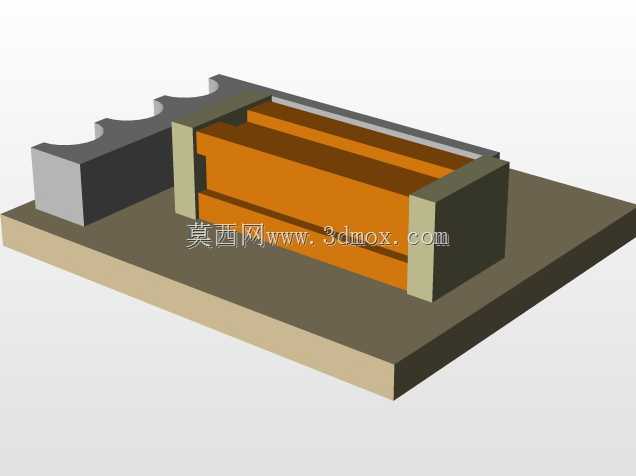

这套输送结构主要面向瓶装类物料的生产线工序衔接场景，常见于食品灌装、日化用品分装、小型瓶装试剂生产的车间产线布局中，承担物料在不同工位间的转运、暂存与定向分料功能，可衔接上游灌装、旋盖工位，下游对接装箱、检测工位，替代人工完成重复性的物料搬运排序工作，降低产线人工干预频次。从结构设计逻辑来看，整体采用带式输送作为主体承载结构，主输送段采用平皮带承载瓶装工件，皮带两侧设置限位挡边，避免瓶装物料在输送过程中出现倾倒、偏移掉落的问题，挡边高度匹配常规小口瓶的瓶身重心位置，预留足够的瓶身观察与工位操作空间。在输送线中段设置气动阻挡分料机构，通过气缸驱动挡块实现单瓶或成组物料的放行控制，可根据下游工位的处理节拍调整阻挡放行的时间间隔，匹配不同产能的产线需求，气缸选型采用小型笔形气缸，安装支架直接固定在输送线侧方的铝型材架体上，无需额外搭建独立支撑，压缩了整体安装占用空间。分料后的物料通过导向滑道进入末端的集料工位，滑道采用弧形过渡设计，避免瓶装物料下落时出现磕碰破损，集料区设置分格定位结构，可将输送过来的瓶子按固定排列方式整理到位，方便后续机械手或人工取料装箱。设计过程中充分考虑了安装边界的适配性，整体架体采用工业铝型材拼接搭建，可根据车间实际场地情况调整输送段的长度与高度，支脚配置可调脚杯，可适应地面不平整的安装场景，输送线的驱动端采用减速电机直接驱动主动辊，传动结构简单，后期维护时无需拆解大量结构即可更换皮带或维护驱动组件。在功能细节上，输送线旁设置的检测支架可安装光电传感器，实时监测输送线上的物料堆积情况，当物料堆积到检测位置时，可反馈信号给上游设备暂停送料，避免出现物料卡滞、挤压变形的问题。整体结构没有冗余的复杂设计，所有气动元件、传动部件均采用通用标准件，后期备件更换成本低，可适配直径在50-100mm、高度120-250mm范围内的各类瓶装物料，调整导向栏的间距即可快速切换生产的物料规格，无需对整体结构做大规模改动，适配多品种小批量的瓶装产品生产需求。架体的侧边预留了多个安装孔位，可根据后续工艺需求加装喷码、贴标、检测等附加工位模块，扩展产线的功能覆盖范围，不需要重新搭建输送基础。
