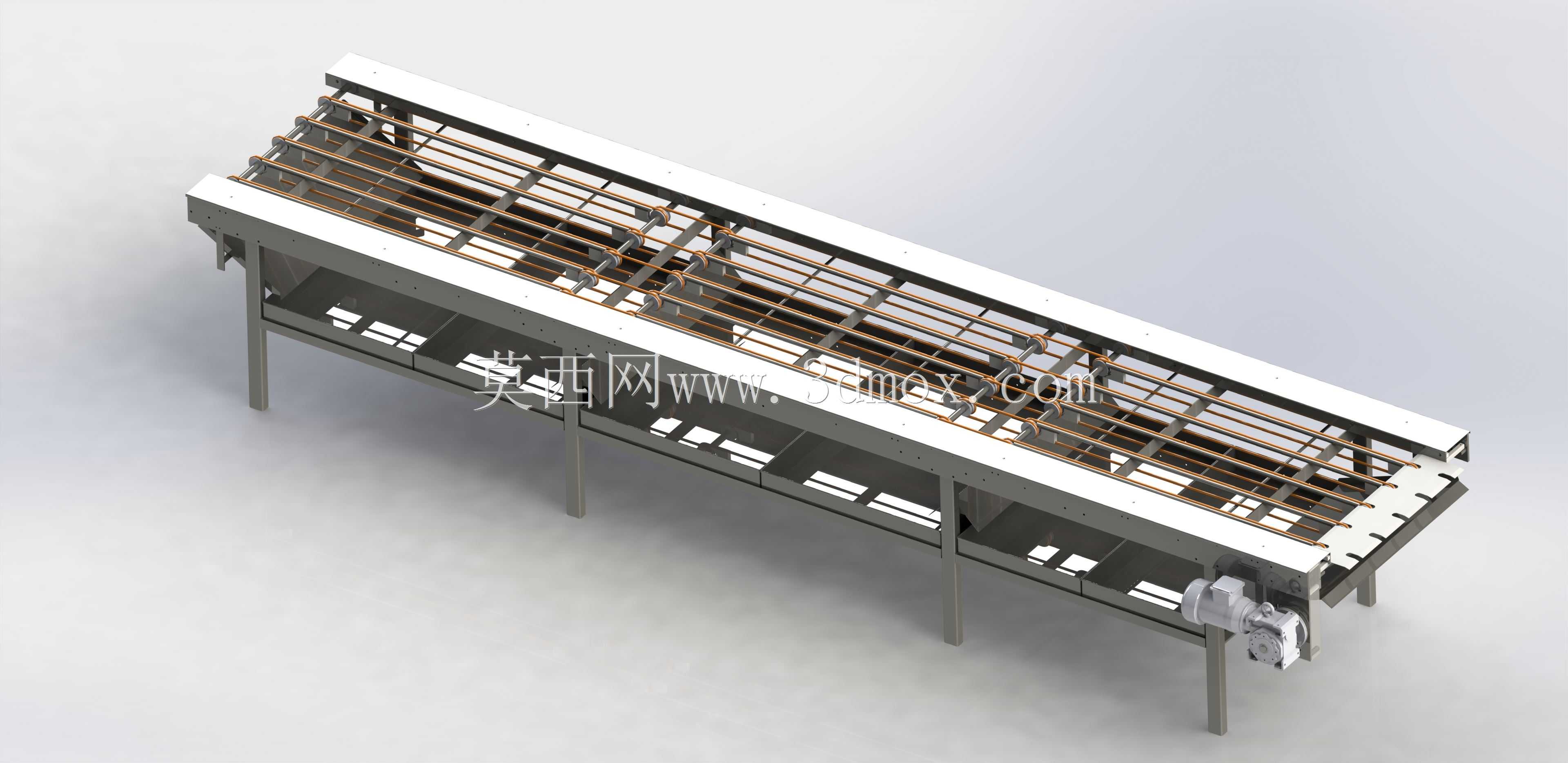

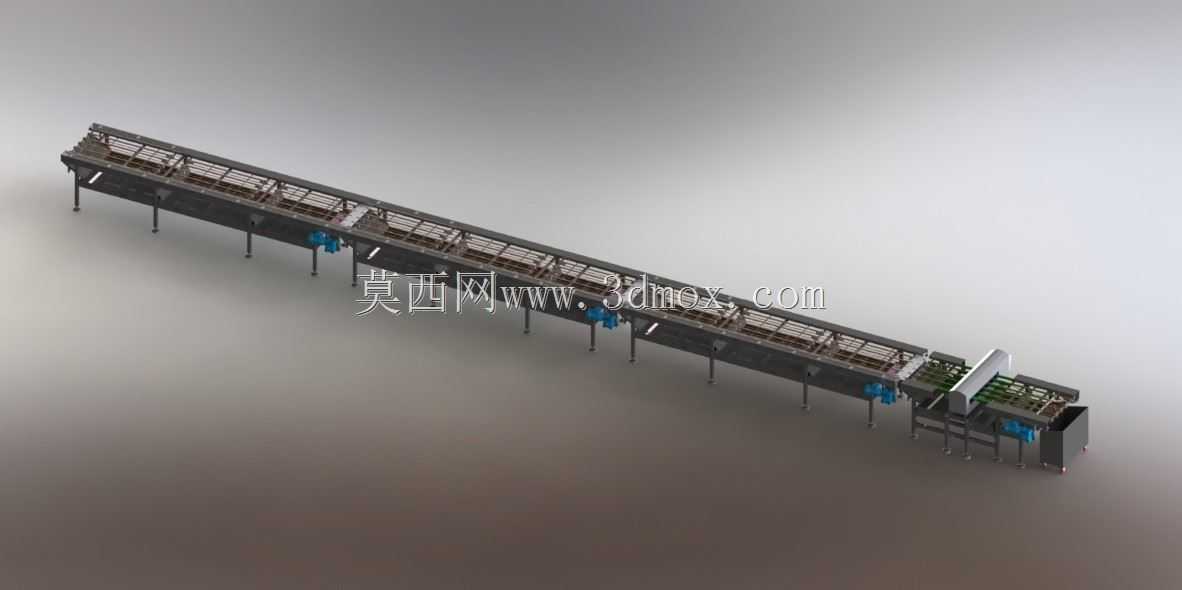

O型环条式长距离物料输送设备结构

这款条式输送结构主要面向食品加工、包装分拣、轻工零部件生产等连续化作业场景，可在车间工序间完成块状、盒装、规则外形工件的水平转运，适配生产节拍稳定的流水线布局，能衔接前段加工设备与后段包装、检测工位，减少人工转运的重复劳动与物料磕碰风险。设备主体采用分段式机架设计，支腿为标准方管焊接结构，底部预留地脚安装孔位，可根据车间地面平整度调整支脚高度，保证输送面水平度偏差控制在合理范围内，避免物料输送过程中出现偏移、卡滞问题。输送承载面采用多组平行排布的环形O型条作为承载构件，相比传统整幅皮带或密集辊筒，这种结构自重更轻，运行阻力更小，同时条间预留的间隙可漏除物料携带的细小碎屑、粉尘，适配有少量落料的生产工况，日常清理维护无需拆解整段输送面，仅需吹扫条间缝隙即可完成保洁。驱动端布置在设备单侧端部，采用电机直连减速机构的传动方案，动力通过传动轴同步带动所有O型条运转，传动路径短，动力损耗低，同时端部设置张紧调节结构，可根据O型条的使用磨损情况调整张紧度，避免长时间运行后出现打滑、跳条问题。设备两侧设置通长的挡边结构，挡边高度根据常规输送物料的堆叠高度设计，可防止物料在输送过程中从侧边滑落，挡边与机架采用螺栓连接，后期可根据特殊物料的输送需求更换不同高度的挡边构件。机架下部预留了多组安装空位，可按需加装光电传感器支架、扫码枪安装座、物料导向条等附属构件，适配不同产线的自动化升级需求，无需对主体机架进行二次焊接加工。从安装边界来看，设备整体为长条形窄幅结构，宽度方向占用空间小，可紧贴车间立柱、墙体布置，也可多段拼接组成更长的输送线路，拼接处采用定位销+螺栓的连接方式，可保证拼接后输送面的平面度与直线度，不会出现拼接段高低差导致的物料颠簸。设计过程中优先考虑了易损件的互换性，所有O型条、轴承、紧固件均采用通用标准规格，现场维护时无需定制专用配件，可快速完成故障件更换，减少设备停机维护的时间成本。
