FrSky X8R接收机不带天线结构设计

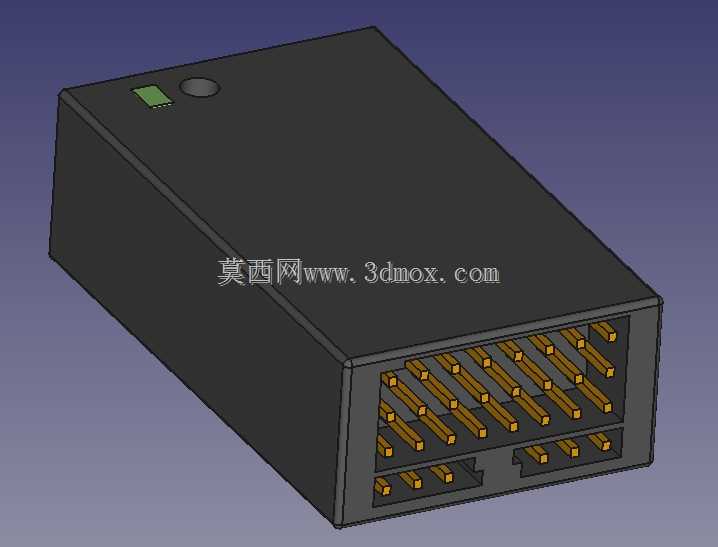

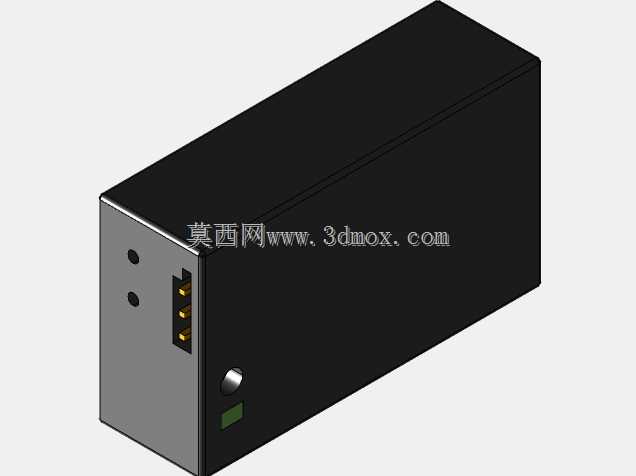

航模遥控链路的核心接收单元设计，直接决定多旋翼、固定翼等航模设备的操控响应稳定性，这款不带天线的FrSky X8R接收单元结构，在建模阶段就充分考虑了航模装机时的空间适配需求。从实际装机场景来看，这类接收单元常被布置在无人机机身内部的设备舱夹层、固定翼机翼根部的设备安装位、直升机尾管前段的设备固定区，需要在有限的装机空间内避开电调、动力电机的电磁干扰区域，同时保证接插件端的插拔操作空间，不会被周边的结构件、线束遮挡。该接收单元采用方正的壳体造型，壳体边角做了微小的圆弧过渡，既避免装机时尖锐边角刮蹭其他线束绝缘层，也能在设备舱内紧密排布时减少应力集中。接插端采用双排针脚布局，对应8/16通道的全双工信号传输需求，针脚排布的间距严格匹配航模通用舵机插头的尺寸标准，每个信号针脚旁预留了对应的标识位空间，方便装机时快速对应通道接线，减少错接概率。壳体顶面预留了状态指示灯与对频按键的安装位，指示灯位置靠近壳体边缘，装机后即使设备舱半封闭也能清晰观察接收单元的工作状态，对频按键的凸起高度控制在合理范围，既不会因为装机震动误触发，也能在需要对频操作时不用完全拆卸设备即可按压操作。设计阶段充分考虑了安装固定的边界条件，壳体背面平整，可适配双面胶粘贴、扎带绑定两种主流航模设备固定方式，壳体整体厚度控制在较低水平，能够塞入厚度有限的机身夹层中，不会因为设备本身的尺寸占用过多机身内部空间，影响电池、飞控等其他核心部件的排布。针脚端的接口深度做了精准控制，保证常规舵机插头插入后能够完全卡合，不会因为飞行中的震动出现松脱断连的情况，同时接口旁预留了防呆结构的位置，避免插头反插损坏针脚。壳体的材质选用适配航模使用场景的轻质高强度工程塑料，在保证结构强度的前提下尽可能降低自身重量，减少对航模起飞重量的负担，整体重量控制在同规格接收单元的常规水平，不会给小型航模带来额外的配重负担。从结构建模的细节来看，壳体上下盖的合模缝位置做了错位设计，既能够提升装配后的密闭性，减少飞行中粉尘、水汽进入壳体内部影响电路工作，也能让上下盖的装配定位更加精准，批量生产时的装配效率更高。
