粉末涂装用电晕工业烤箱结构设计

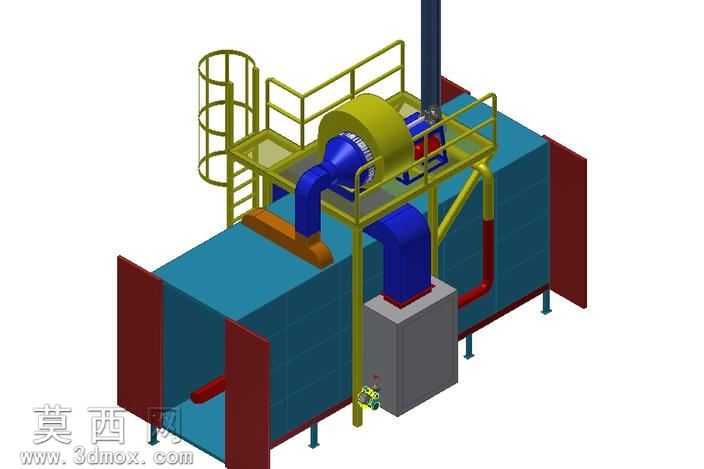

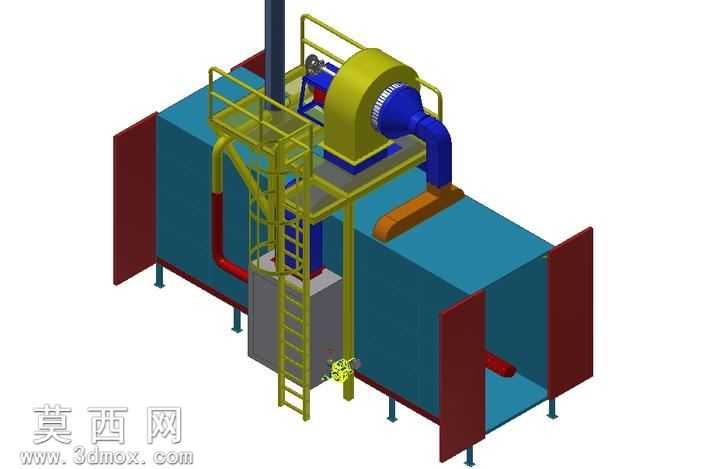

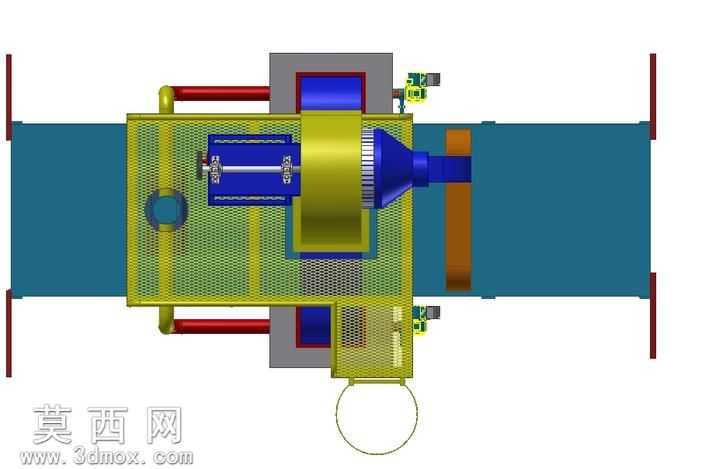

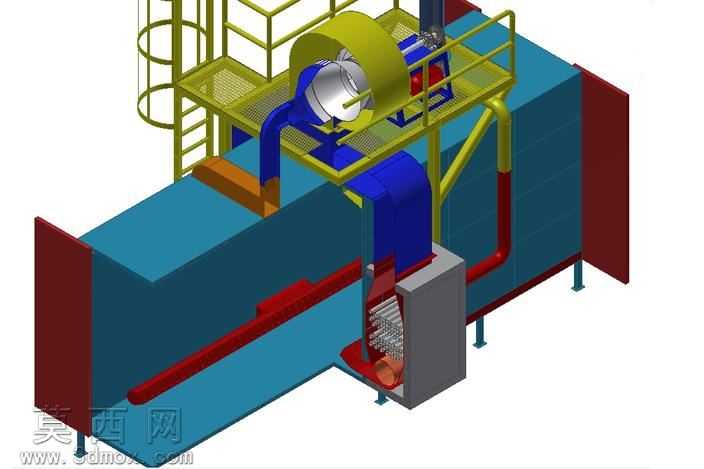

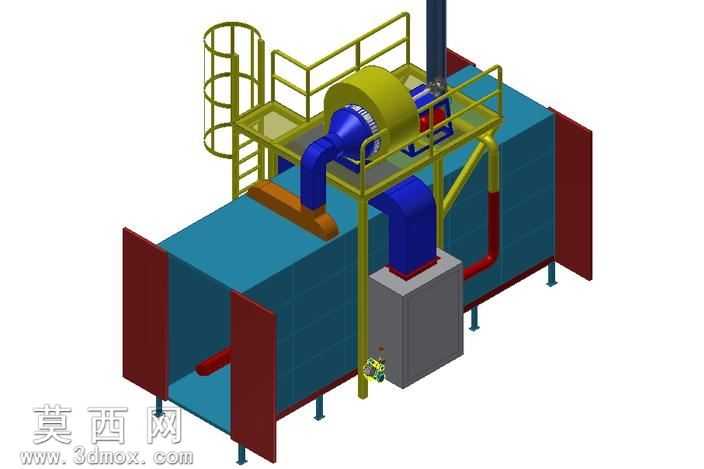

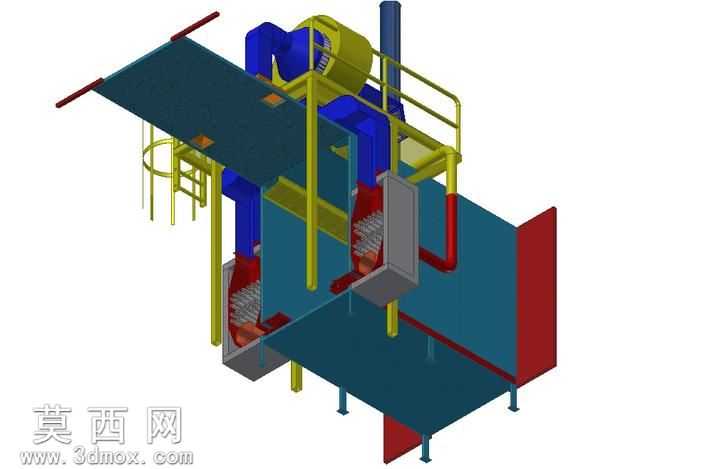

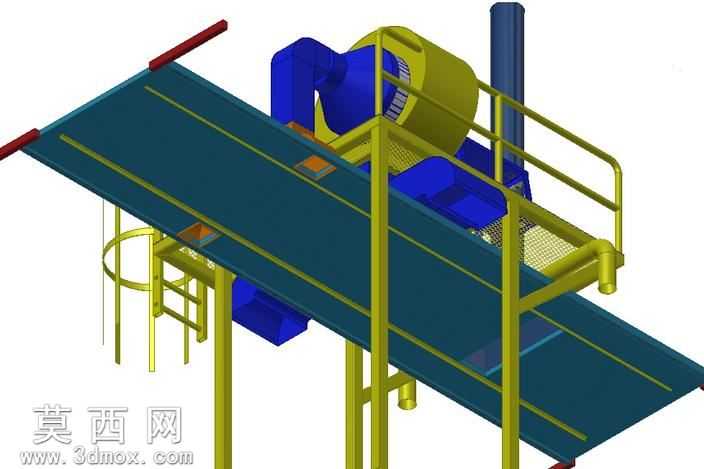

本模型为粉末涂装工序配套的电晕工业烤箱三维设计成果，建模阶段采用参数化特征建模思路，先依据工业涂装生产线的工件通过尺寸、烘干温度均匀性要求确定整体腔体尺寸，再拆分出保温腔体、双开侧门、顶部热风循环系统、爬梯操作平台、排风管路、支撑脚座等独立子部件逐一建模，所有部件的装配约束完全匹配实际设备的安装逻辑，可直接用于装配干涉校验与生产下料参考。材质渲染阶段针对不同部件做了区分设置：设备主体保温腔体采用哑光蓝灰色金属烤漆材质，还原工业设备外壳的耐磨涂层质感；侧部密封门采用深棕红色耐高温隔热板材材质，突出密封结构的厚重感；顶部爬梯与操作护栏采用亮黄色安全警示漆材质，还原工业现场的安全标识规范；循环风机外壳、连接风管采用金属蓝与哑光灰的工业管道材质，还原风管的焊接拼接质感；底部支撑脚采用深色金属材质，体现承重结构的稳固属性。结构设计上重点还原了电晕烤箱的核心功能逻辑：顶部设置的离心风机与弯折送风管道可实现腔体内热风的强制循环，避免烘干过程出现局部温度不均的问题；侧部双开门设计适配大尺寸涂装工件的进出需求，门体边缘预留了密封件安装位；设备侧面设置的电气控制箱体集成了温控、风机控制的安装空间，顶部直排风管可及时排出烘干过程产生的挥发性废气；侧边设置的带护笼爬梯与顶部操作平台，方便运维人员定期检修顶部的风机与管路部件，完全符合工业设备的安全操作规范。整体建模过程严格遵循1:1的实际生产尺寸比例，所有管路的弯折半径、护栏的高度间距、支撑脚的排布位置都符合工业设备设计的通用标准，既可以作为涂装生产线布局的方案展示模型，也可作为同类烘干设备设计的结构参考。
