带工作执行机构的自行车链条传动结构

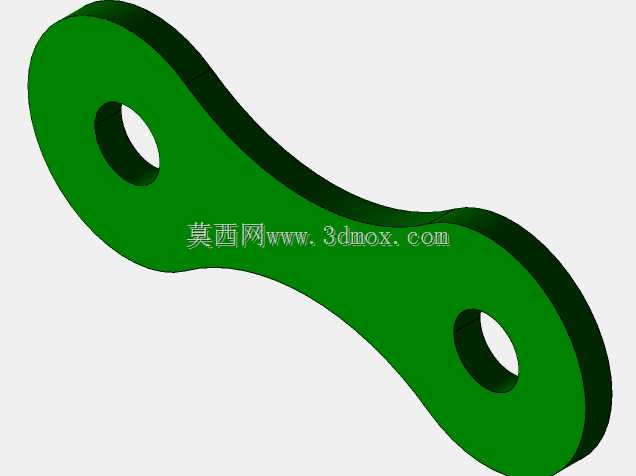

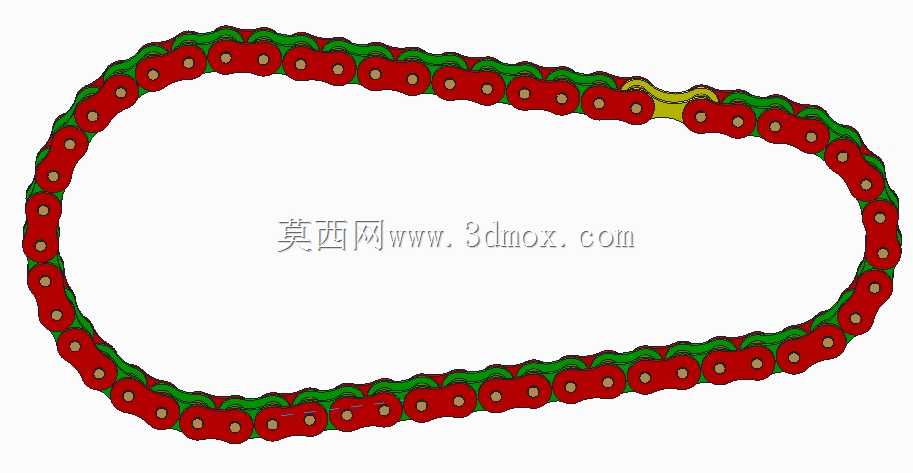

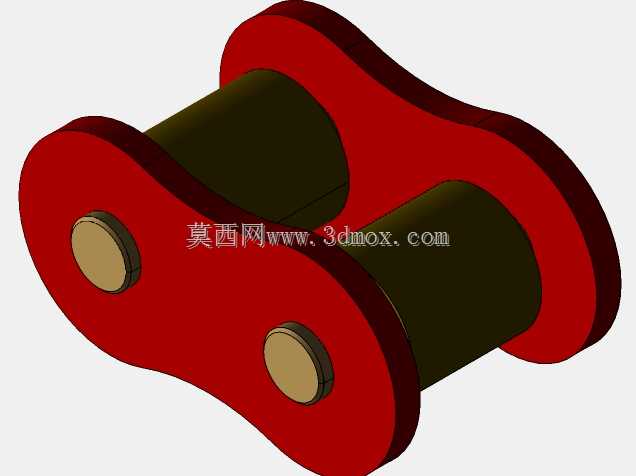

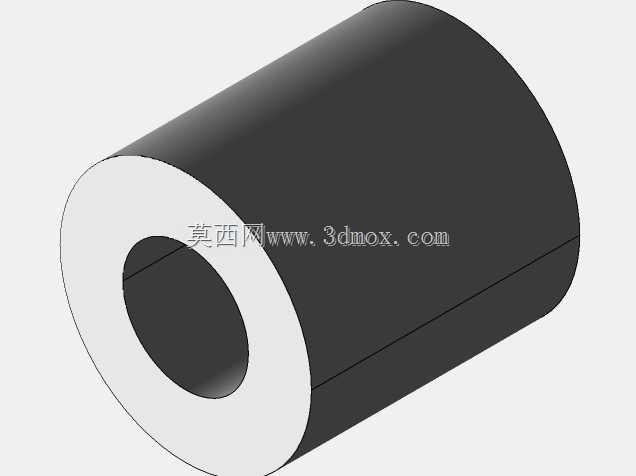

日常通勤代步、休闲骑行的自行车结构中，链传动是核心动力传递单元，这套带机械装置的链条传动结构，没有沿用普通自行车仅传递动力的单链条设计，在常规闭合链环上集成了随链节同步运动的工作机构，可适配需要沿环形轨迹做循环往复动作的小型设备改装场景，比如小型输送线的拨料机构、环形工位的工件推送单元，或是非标自动化设备里的循环执行组件，不用额外布置复杂的导轨与多组驱动源，仅靠单组链轮驱动就能完成动力传递与执行动作的同步输出。从设计逻辑上看，整套结构优先保证链节啮合的平顺性，链节采用标准自行车链节的基础尺寸做适配修改，每间隔固定节距集成一组工作执行件，执行件与链节的连接位置做了局部加厚处理，避免循环运转过程中连接位置出现应力集中导致的链节断裂；链环整体的闭合长度根据配套链轮的中心距做匹配，两个链轮的中心距预留了合理的张紧调节余量，安装时不需要额外加装张紧轮就能保证链条啮合的包角符合传动要求，减少运转过程中的跳齿、脱链风险。外形尺寸方面，整套链传动的环向轮廓根据常规自行车传动布局做了适配，横向跨距与普通26寸自行车的链轮安装间距一致，纵向高度预留了链轮转动的安全间隙，安装边界上，链轮的轴孔尺寸匹配标准自行车中轴与后轴的安装直径，不需要额外加工转接轴套就能直接替换普通自行车的原有链条组件，也可以直接移植到小型非标设备的机架上，安装孔位与常规链传动的支架固定孔位通用。功能特性上，集成的工作机构随链条做循环运动时，运动轨迹完全贴合链环的环形路径，在上下两个直线段可以保持稳定的直线运动状态，在两端链轮位置可以平稳完成转向过渡，不会出现卡滞或运动干涉，整套传动的动力传递效率保持在普通链传动的正常水平，额外集成的工作装置不会造成过大的传动阻力，日常使用中只需要定期对链节铰接位置做润滑维护，就能保证长期运转的稳定性。设计过程中还对链节与执行件的连接强度做了校核，在额定负载下，链节的拉伸强度、铰接位置的剪切强度都满足使用要求，执行件的伸出长度控制在合理范围内，避免转向时与链轮轮齿发生碰撞，链节的侧板与滚子尺寸完全符合标准链传动的啮合参数，和标准链轮可以完全适配，不需要定制特殊齿形的链轮就能完成装配，降低了配套加工的成本。
