桌面级数控雕刻切割加工设备结构设计

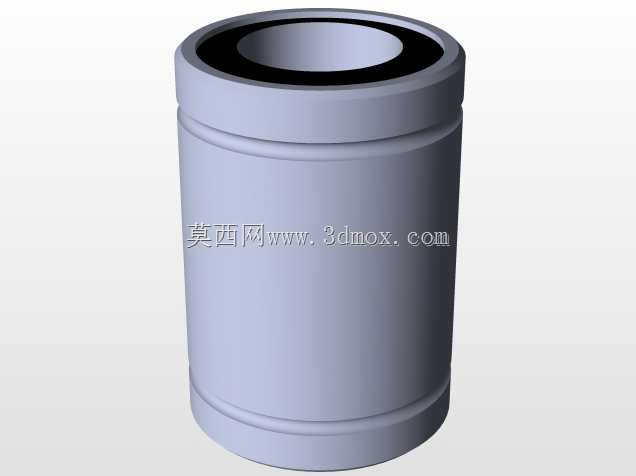

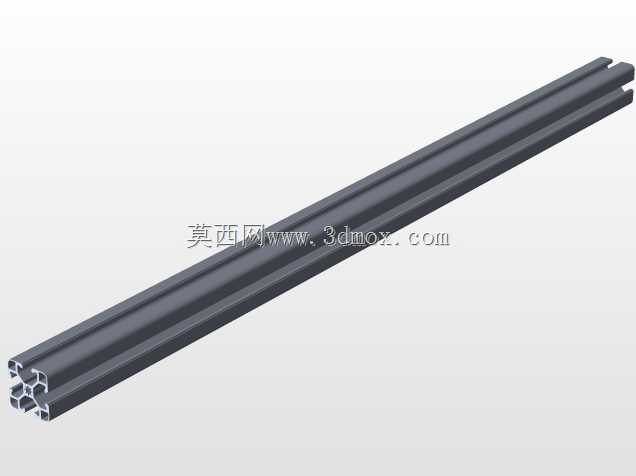

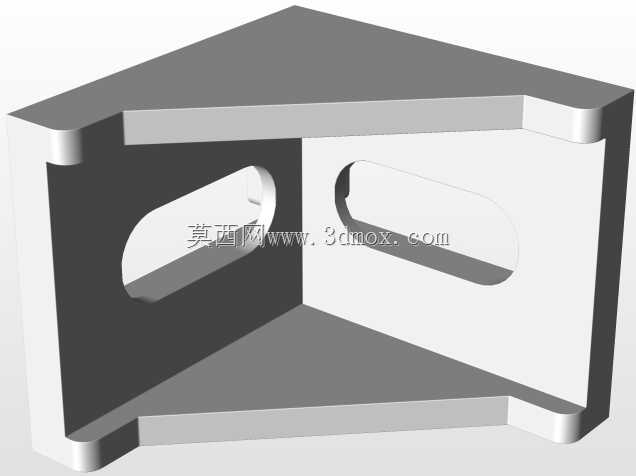

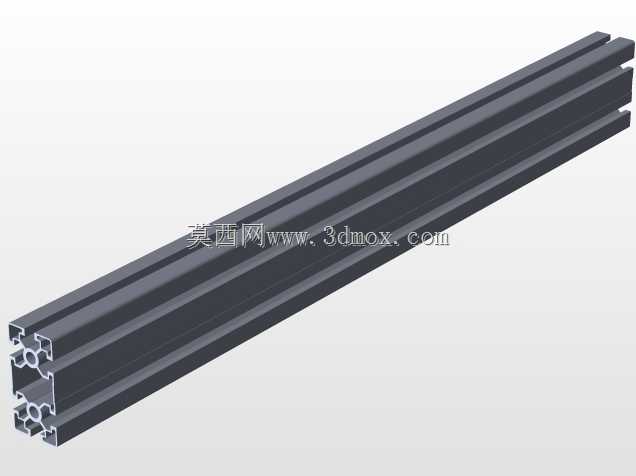

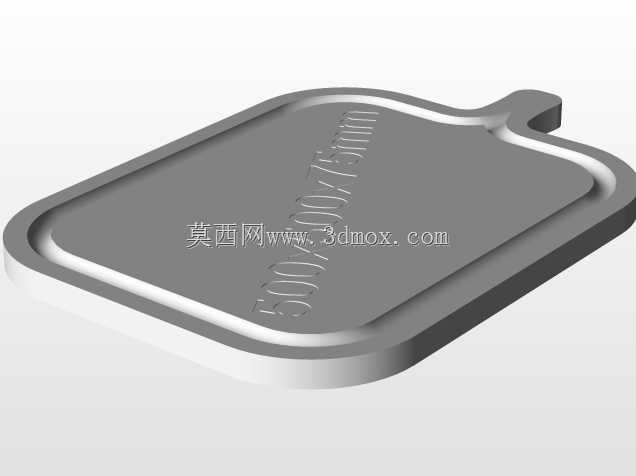

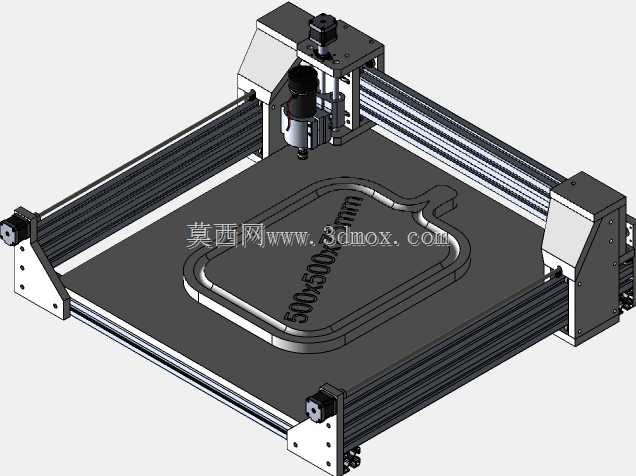

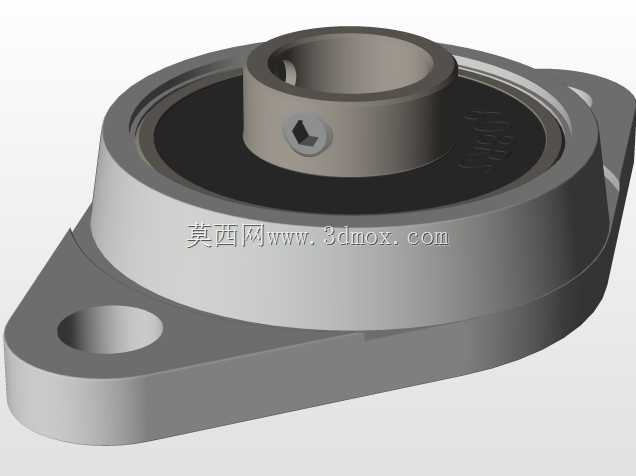

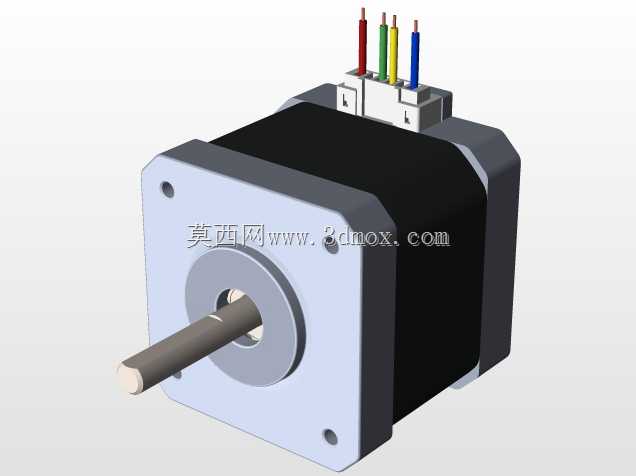

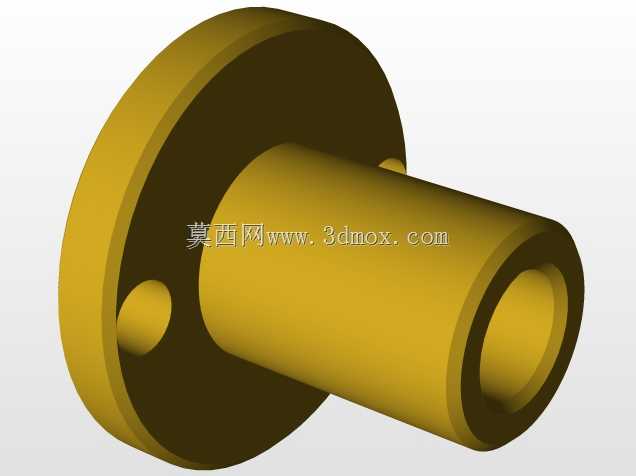

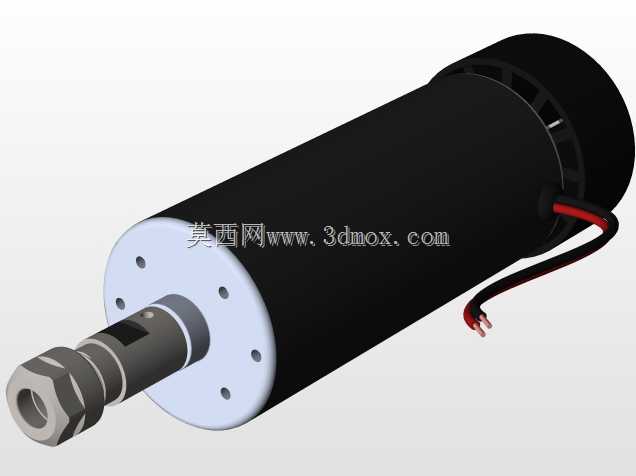

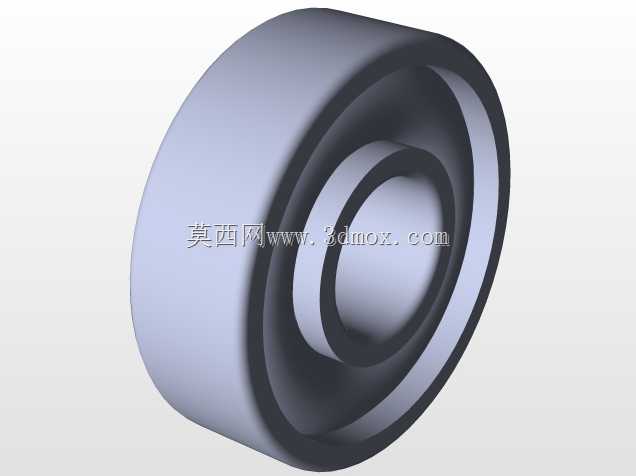

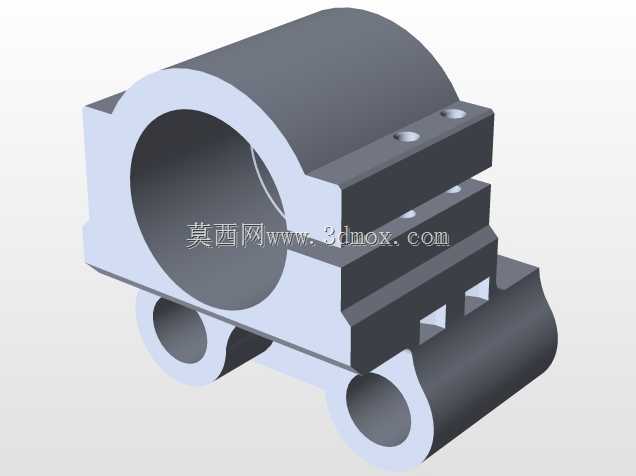

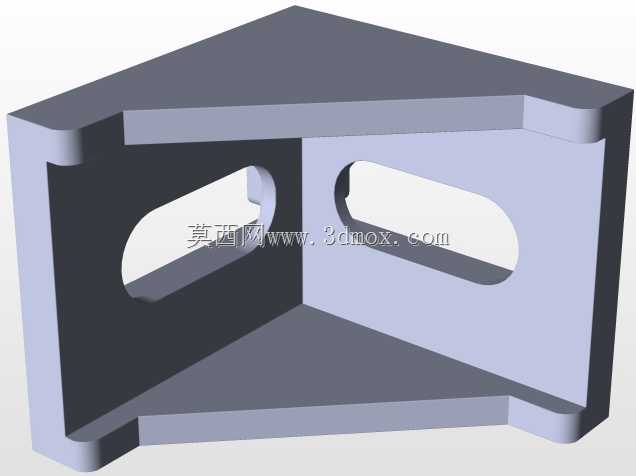

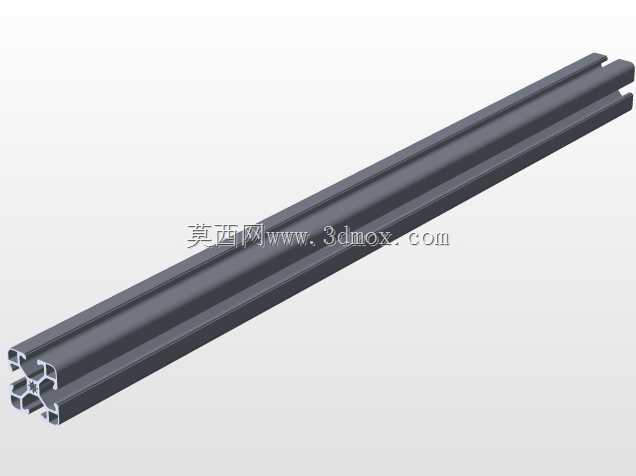

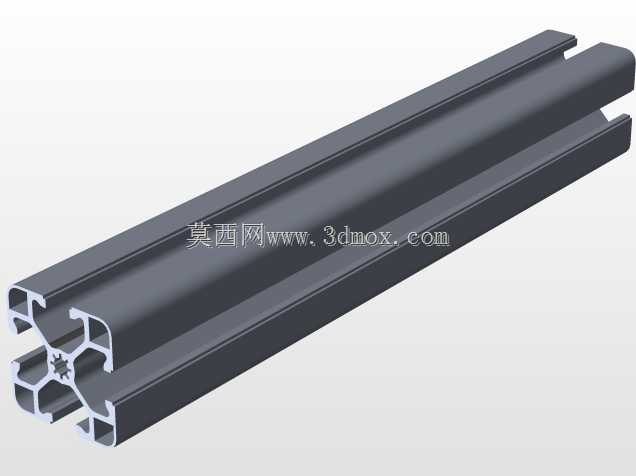

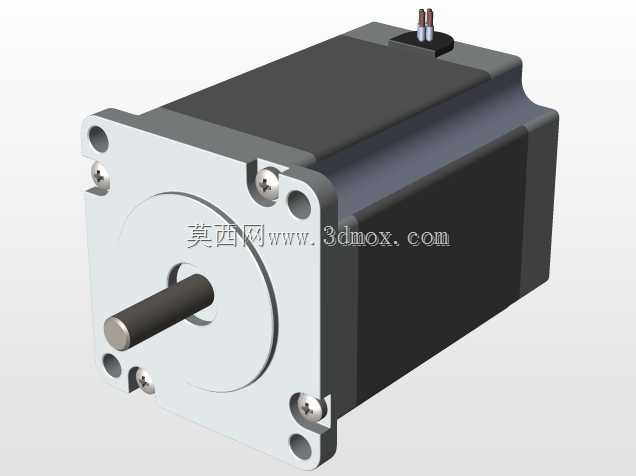

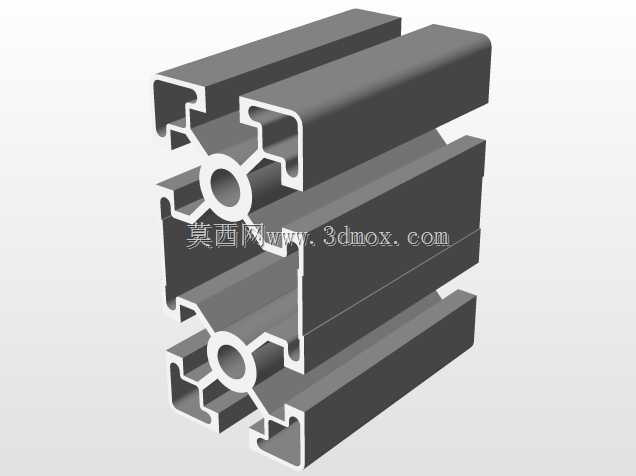

这款小型龙门移动式加工设备，主要面向个人工作室、创客空间、小型加工门店的轻量加工场景，可覆盖亚克力、PVC、软铝、密度板等多种常见板材的平面雕刻、轮廓切割、浅槽铣削作业，能够满足广告标识制作、手板零件加工、工艺礼品雕花、PCB板打样等多类实际加工需求，相比大型工业机床占地更小，部署灵活，无需专用工业场地即可安装使用。设备整体采用铝型材搭建主体框架，型材本身的槽道结构可直接用于导轨安装、走线布置与附件扩展，无需额外设计复杂的焊接机架，既降低了整体装配难度，也方便后期根据加工需求调整行程范围或加装辅助工装。运动结构上采用龙门双Y轴同步驱动设计，X轴搭载主轴安装座沿横梁移动，Z轴负责主轴的上下进给，三轴均采用直线导轨搭配传动组件的组合，保证运动过程的平顺性，避免加工过程中出现卡顿、振纹影响加工表面质量。从安装边界来看，设备有效加工行程为500mm×500mm×75mm，整体外形尺寸紧凑，可直接放置在常规工作台面上使用，不需要额外浇筑设备基础，安装时只需调整机架底部的支撑脚保证台面水平，即可完成初始调试。设计过程中优先考虑了日常维护的便捷性，主轴、驱动电机、传动部件均采用外露易拆装的布局，日常清理加工废屑、更换损耗配件时不需要大范围拆解机架；走线沿型材槽道布置，可避免加工过程中废屑、切削液侵蚀线缆，延长电气部件使用寿命。加工台面采用平整耐磨的硬质面板，可搭配夹具、压板固定不同厚度的待加工工件，75mm的Z轴行程可满足绝大多数平面类加工的进给深度需求，针对不同材质的加工特性，可适配不同功率的高速主轴，更换对应加工刀具即可完成不同工序的加工作业。龙门横梁的截面结构经过受力优化，可降低主轴高速移动过程中的横梁形变，保证长行程加工时的精度一致性，两端的Y轴滑块安装座与型材框架的连接位置做了加强处理，可承受快速移动时的惯性冲击，避免长期使用后出现连接松动影响加工精度。
