立式旋转燃气烤肉炉结构设计

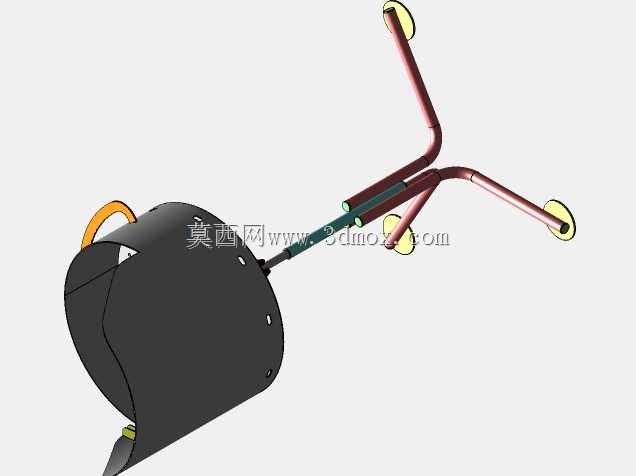

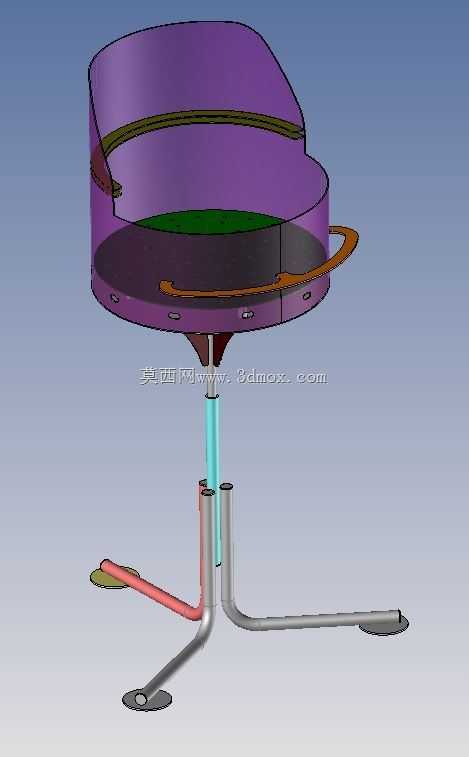

这款立式旋转烤炉主要面向商用餐饮门店的现制烤肉加工场景，常见于韩式烤肉店、土耳其烤肉档口、夜市烧烤摊位等需要持续供应均匀烤制肉片的经营场所，核心用途是通过持续旋转的承托结构带动食材匀速转动，配合底部热源实现食材各面均匀受热，避免人工翻面带来的受热不均、操作繁琐问题，同时减少操作人员近距离接触热源的烫伤风险。从结构设计逻辑来看，整体采用立式落地布局，底部三脚支撑结构做了等角度分布设计，单支脚末端配置防滑脚垫，可适配地砖、水泥地等常见商用后厨地面，支撑腿的弯折角度经过受力校核，满负载放置食材时整机重心始终落在三脚支撑的投影范围内，不会出现侧翻风险，支撑立柱内部预留了燃气通路与旋转轴的安装空间，将管线完全隐藏在结构内部，既避免日常清洁时水渍油污侵蚀管路，也防止操作过程中剐蹭外露管线带来的安全隐患。上部的环形烤肉腔体采用半围合结构，内侧设置食材承托环，可适配不同规格的肉坨挂载，腔体侧壁预留的排烟导流结构能将烤制过程中产生的油烟向预设方向引导，配合门店排烟系统可大幅减少操作区的油烟弥散，腔体边缘做了圆弧卷边处理，没有尖锐棱角，避免操作人员换料、清洁时被割伤。旋转驱动的传动路径做了简化设计，动力从底部传动组件输出后，通过中心立柱内的传动轴带动上部承托环低速转动，转速控制在每分钟3-5转区间，既保证食材各面受热时长均匀，也不会因转速过快导致食材表面调料甩出、或者未完全定型的肉片移位。安装边界方面，整机落地后占用地面直径约650mm，整体高度约1100mm，适配多数商用后厨的操作台面高度，操作人员无需弯腰即可完成食材挂载、熟度检查、片肉操作，进气接口设置在支撑腿侧方，距离地面高度150mm，可直接对接商用低压燃气管路，不需要额外做管线抬高改造。腔体下部设置的接油盘为抽拉式结构，可直接抽出清理烤制过程中滴落的油脂与食物残渣，避免油脂滴落到热源区域产生明火或焦糊油烟，环形腔体的内壁做了光滑曲面处理，没有清洁死角，日常维护时仅需用湿抹布擦拭即可去除附着的油污。
