手动液压驱动砖块压制成型设备结构

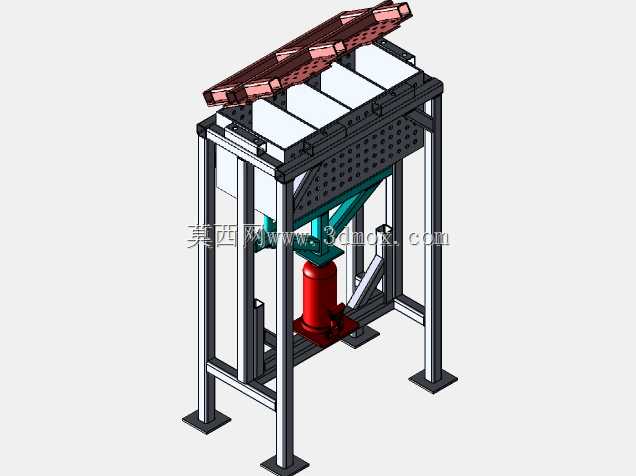

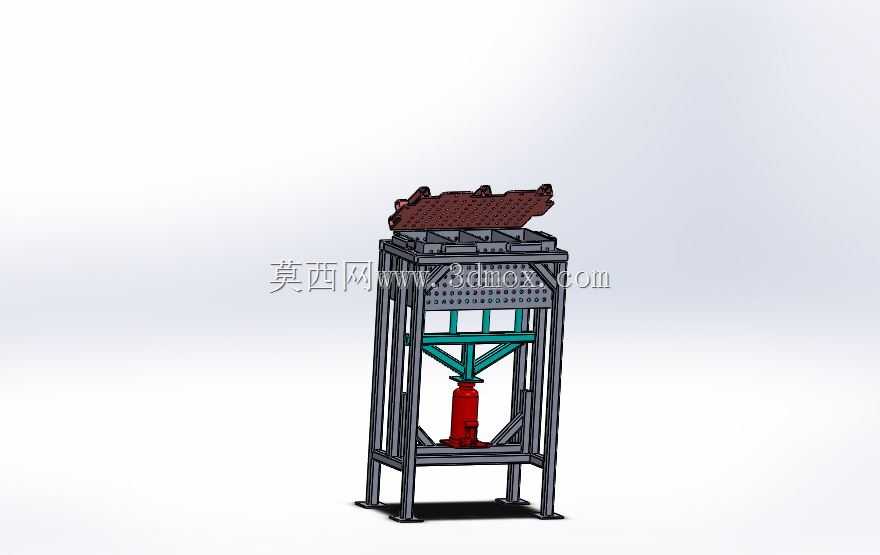

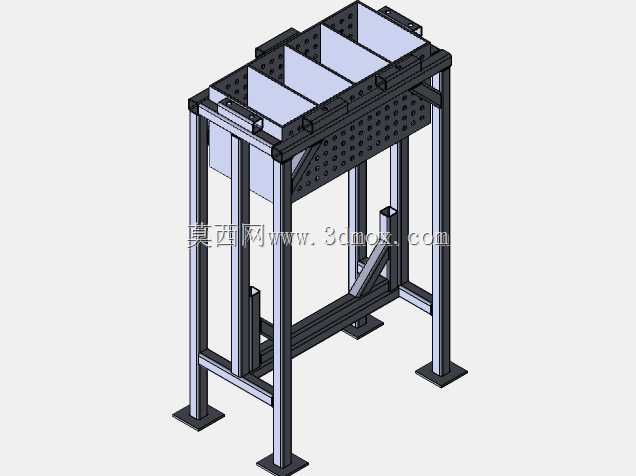

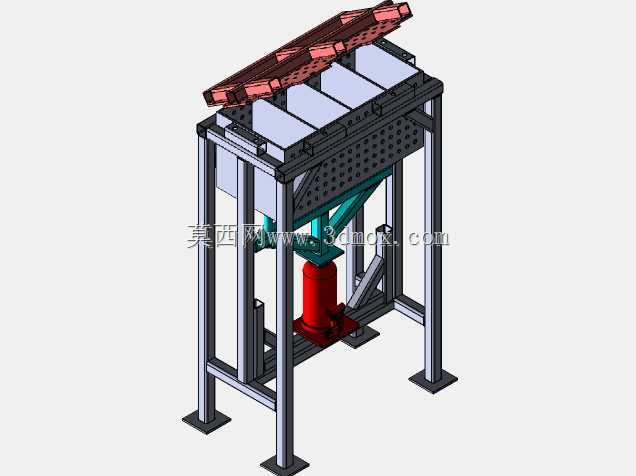

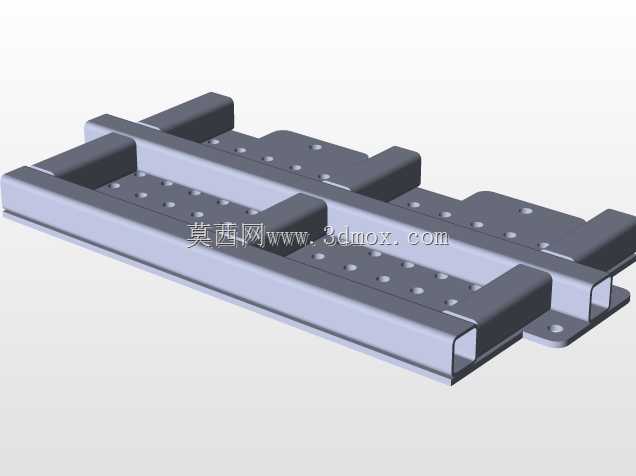

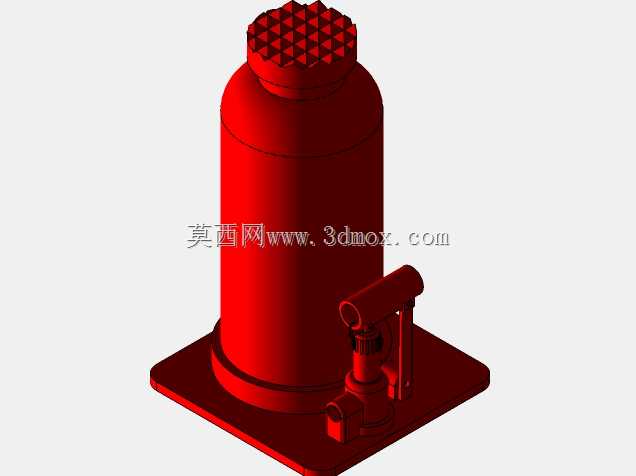

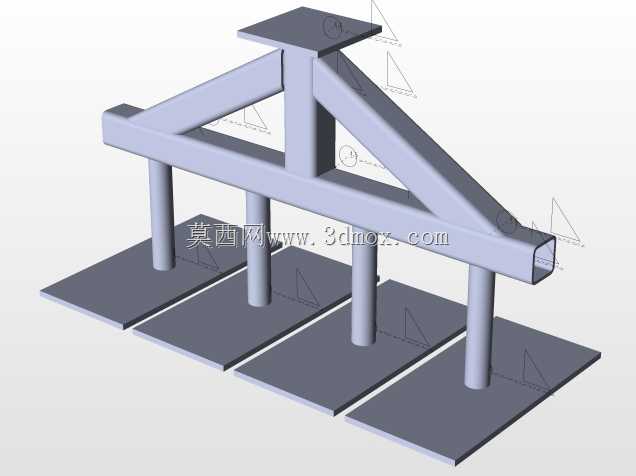

这款手动液压驱动的压砖设备，主要面向小型建材加工、零散工地自制备件、乡村自建房小规模制砖场景，适配无稳定工业供电的野外作业环境，无需外接动力源即可完成砖块压制成型工序，解决了小规模制砖场景下大型设备转运难、动力配套成本高的痛点。设备采用立式框架式承载结构，底部为四点支撑的方管焊接底架，支脚预留安装固定孔位，可直接固定在硬化水泥地面上，整体安装占地宽度控制在0.8米以内，纵深尺寸约0.7米，整机高度不超过1.6米，无需预留超大操作空间，普通民房内的硬化地面即可完成部署安装。设备核心施压单元采用常规手动立式液压千斤顶作为动力源，千斤顶底部固定在底架中部的承重安装板上，顶端通过十字形加强压架连接上模安装位，压架四周设置导向立柱配合直线滑动轴套，避免施压过程中压架出现偏载倾斜，保证砖坯各位置受压均匀，不会出现边角密度不足、成型后易碎裂的问题。顶部的成型模腔采用格栅式分腔设计，一次可完成多块标准砖的压制成型，模腔侧板设置快拆锁紧结构，压制成型后可快速打开侧板取出砖坯，无需额外撬动，减少脱模过程中对砖坯的损伤。设计过程中充分考虑了手动操作的受力合理性，千斤顶操作杆的预留操作空间距离设备外侧预留0.4米以上的操作距离，操作人员站立在设备正面即可完成千斤顶压杆的往复操作，无需侧身探身，长时间操作的疲劳度更低。框架主体采用标准矩形钢管焊接成型，所有受力焊缝均采用满焊工艺，上横梁位置额外加焊三角加强筋，抵消施压过程中横梁受到的反向弯矩，避免长期使用后框架出现变形。模腔位置的托板采用可抽拉式结构，装填原料前可先将托板推入模腔底部，原料装填刮平后再启动施压工序，成型后抽出托板即可配合脱模动作取出成品，整个操作流程单人即可完成，无需额外辅助人员。设备的施压行程经过匹配设计，千斤顶的最大伸出量刚好对应砖坯压制成型的标准厚度，无需操作人员反复测量成型厚度，达到行程上限后即可泄压脱模，对操作人员的技能要求极低，无需专业培训即可上手操作。考虑到户外作业的防锈需求，所有钢制结构件表面均预留了喷漆处理的工艺余量，焊接位置打磨平整后可直接喷涂防锈漆，适应露天存放的使用场景。
