框架式立式液压压制设备结构设计

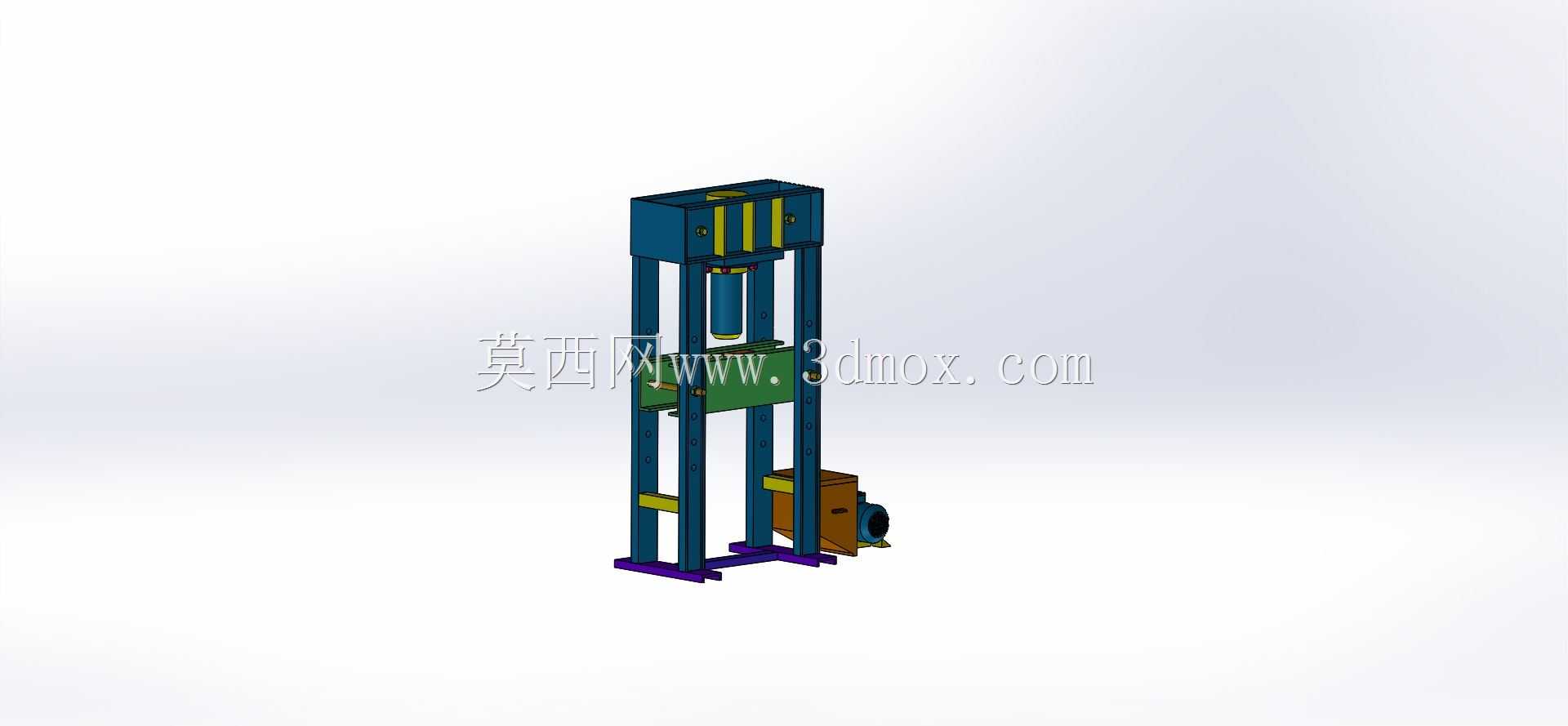

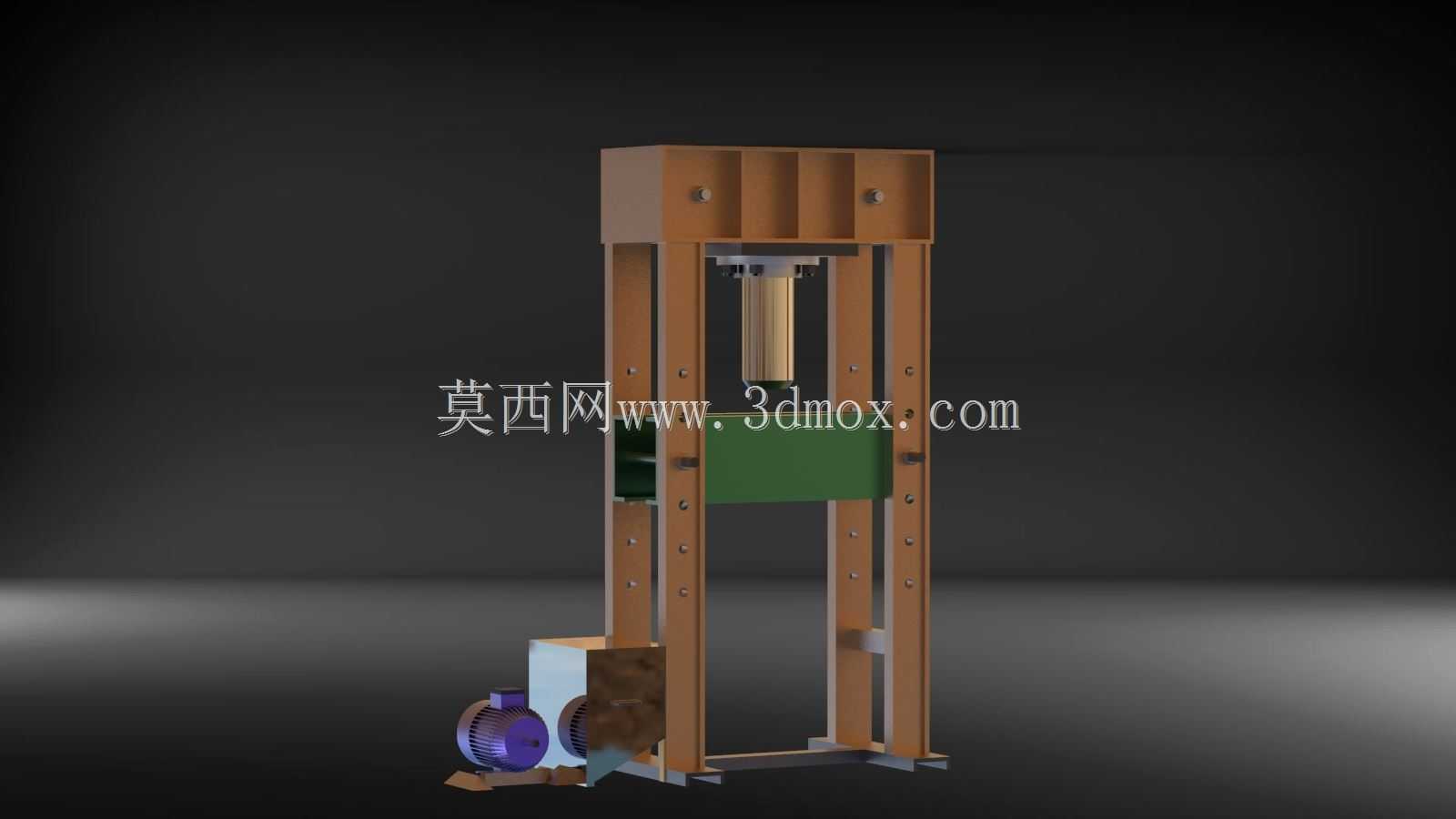

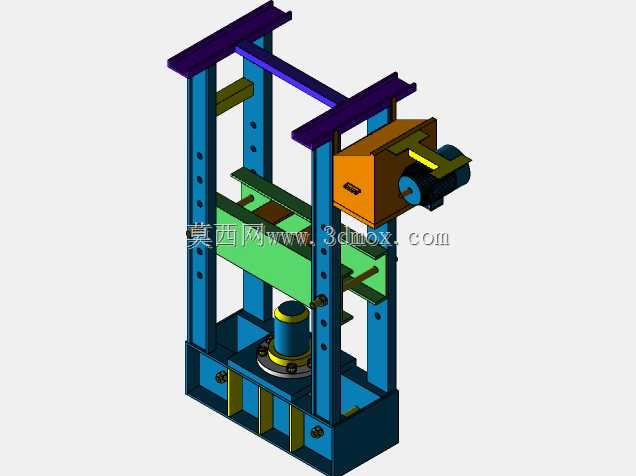

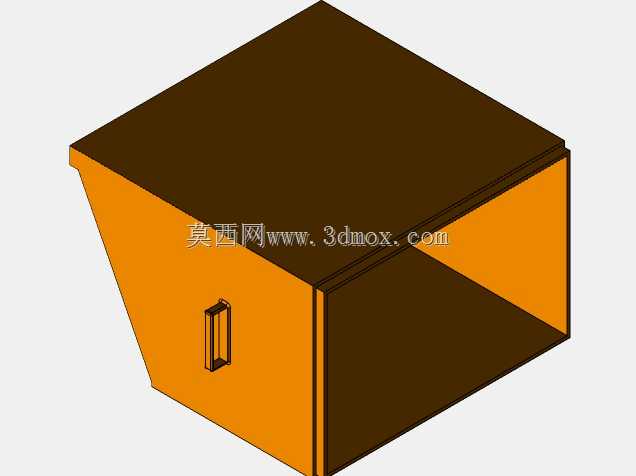

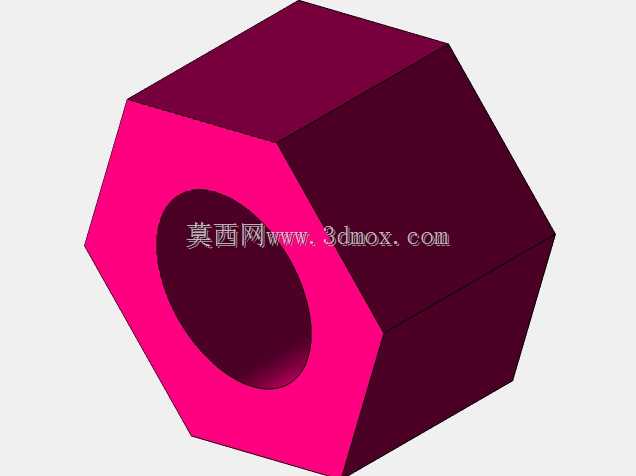

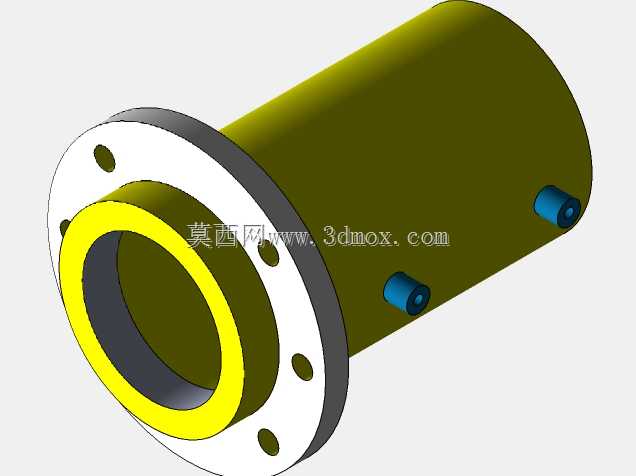

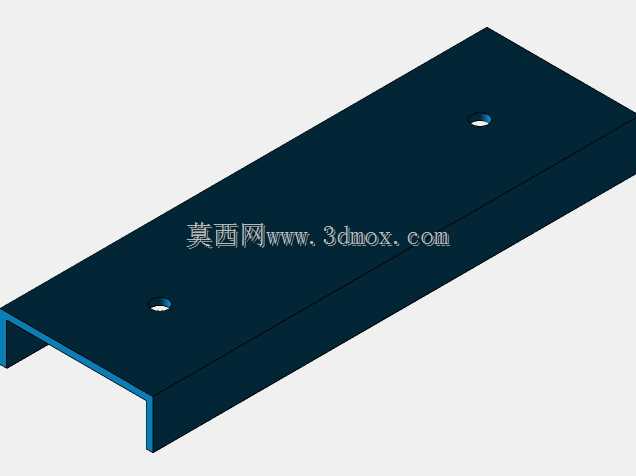

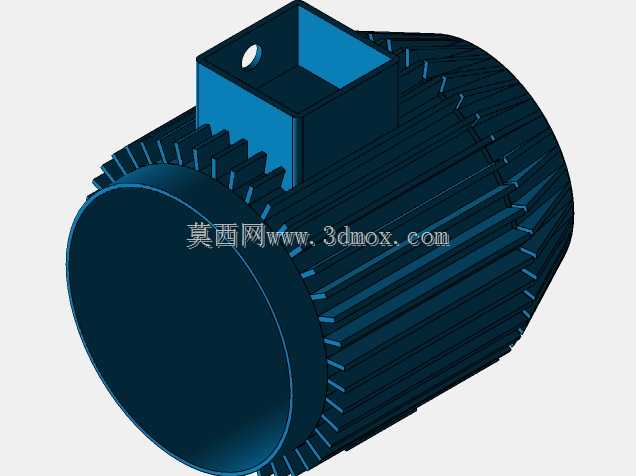

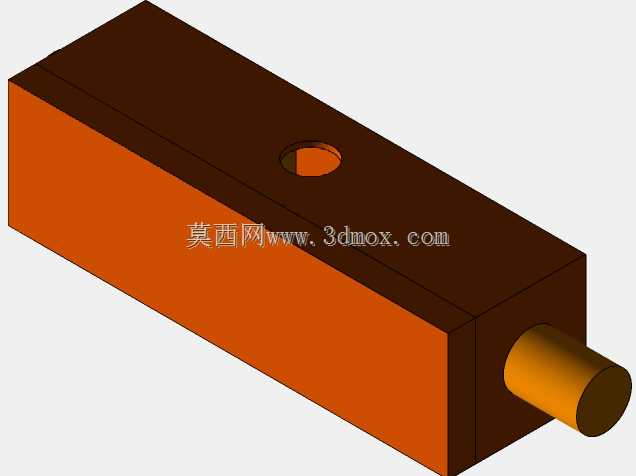

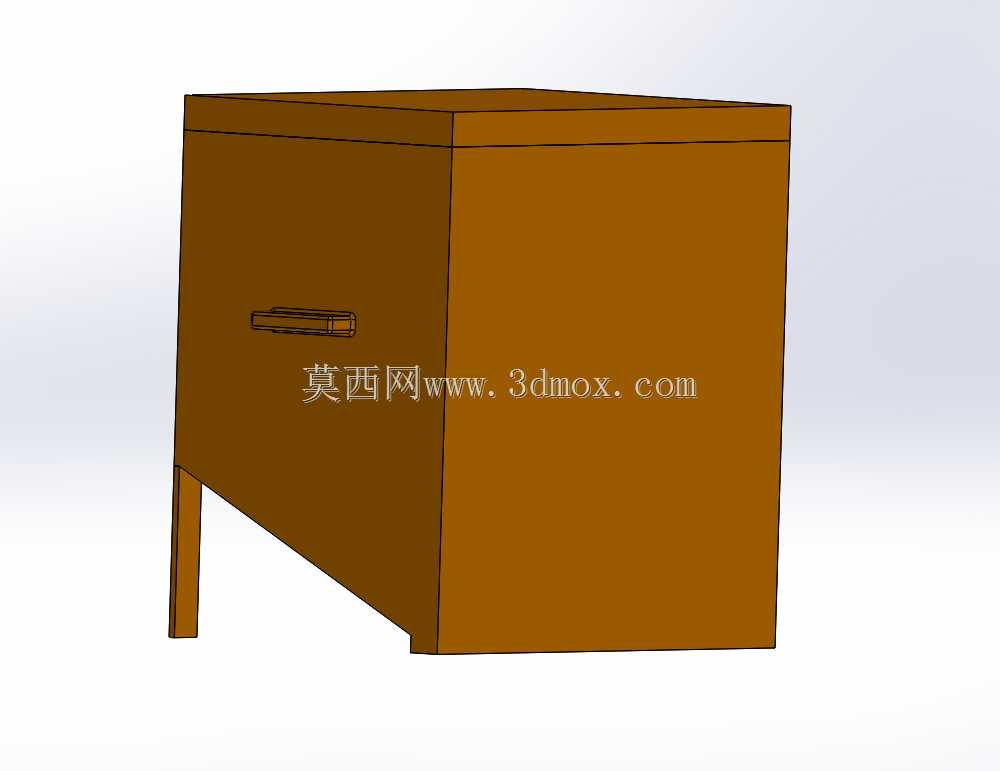

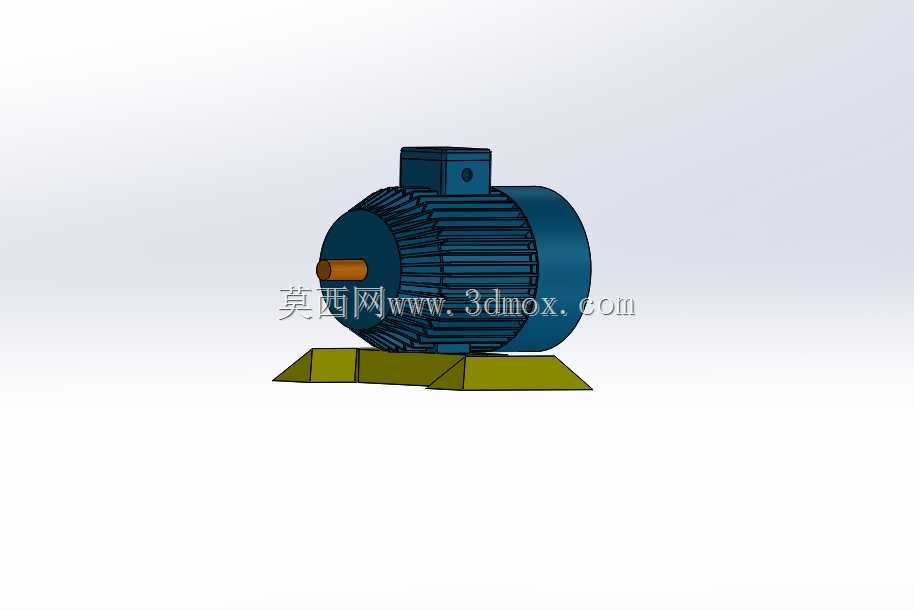

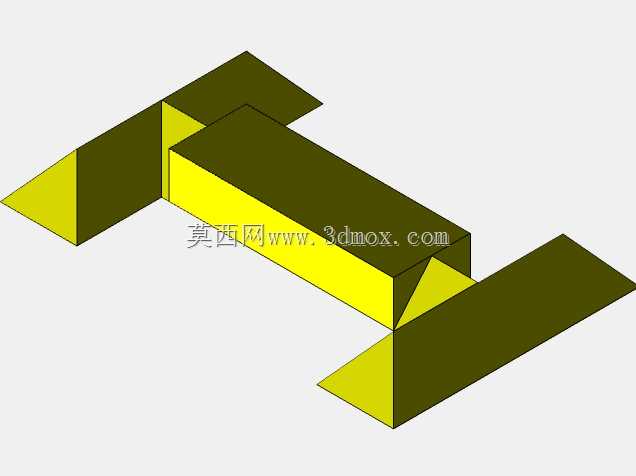

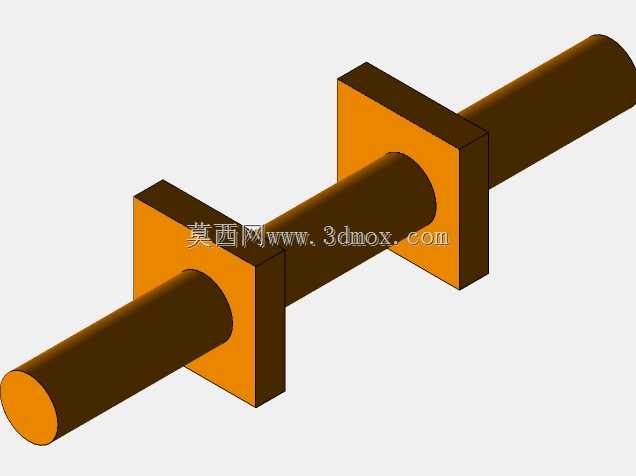

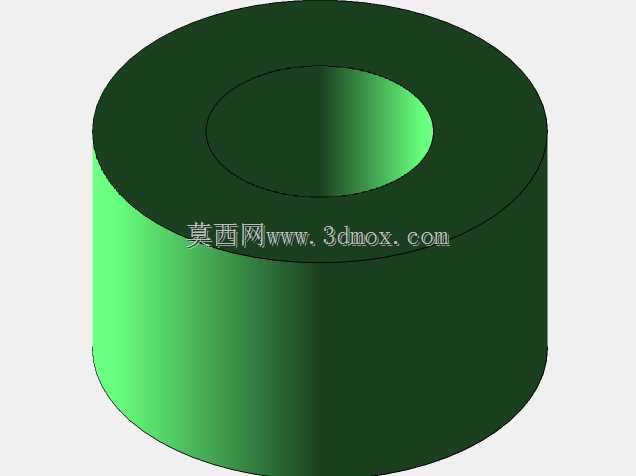

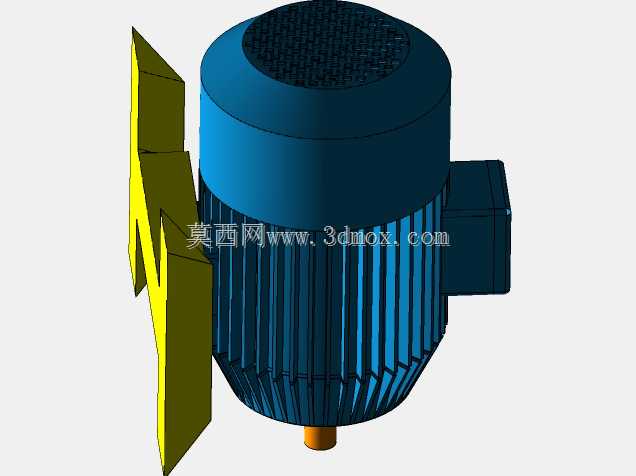

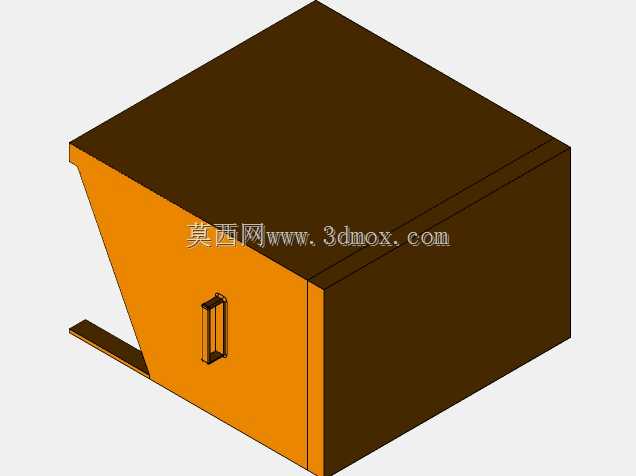

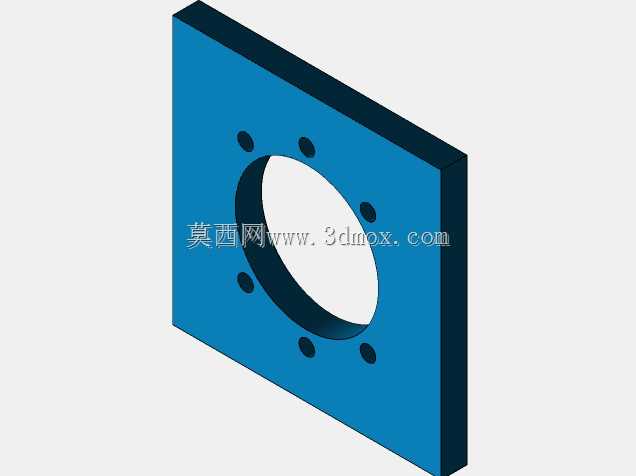

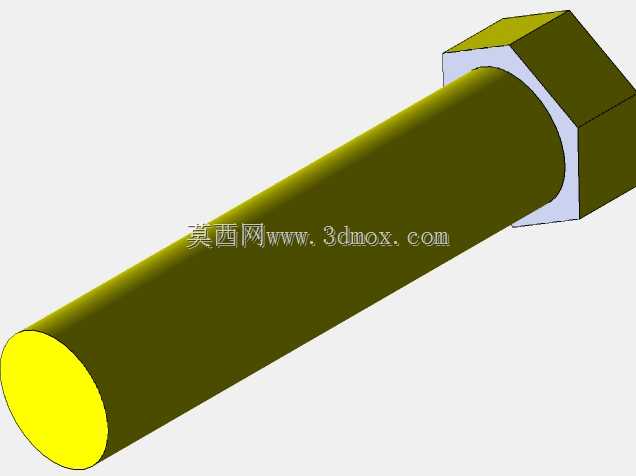

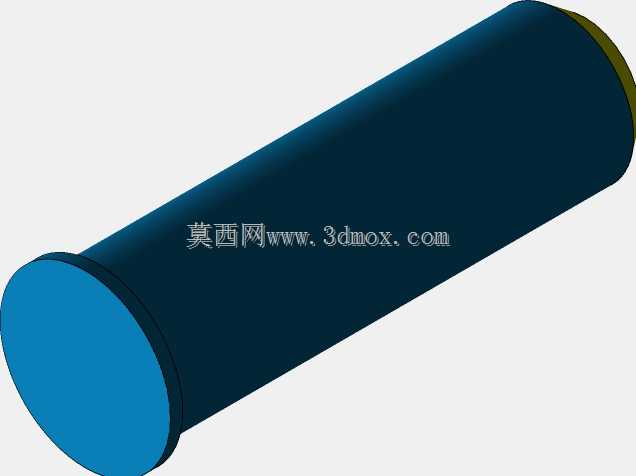

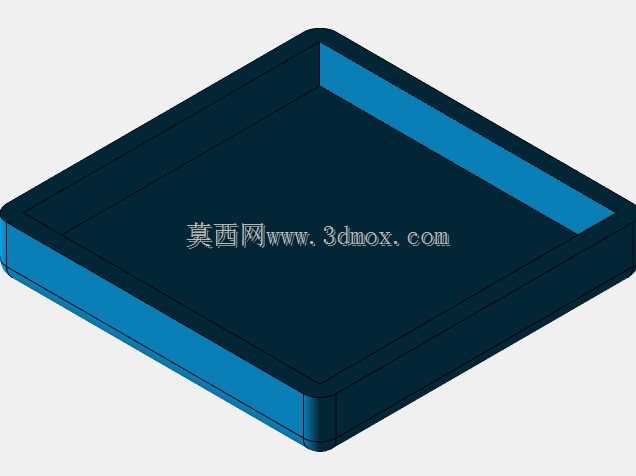

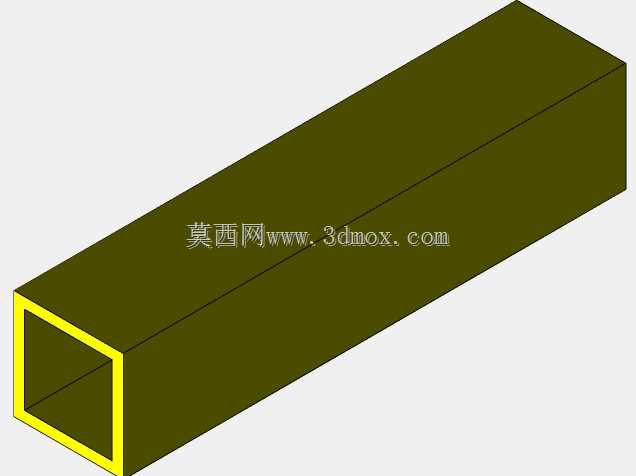

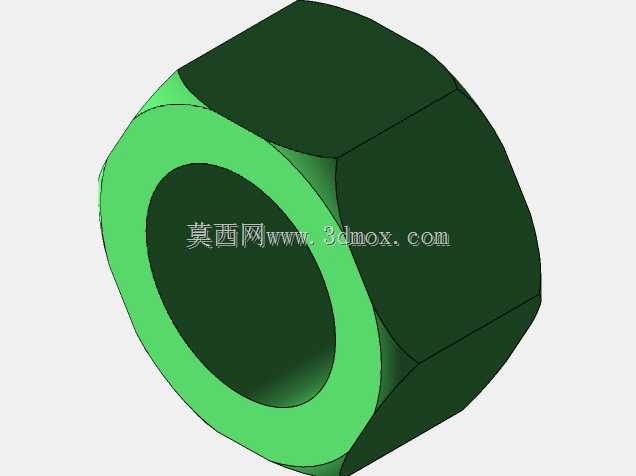

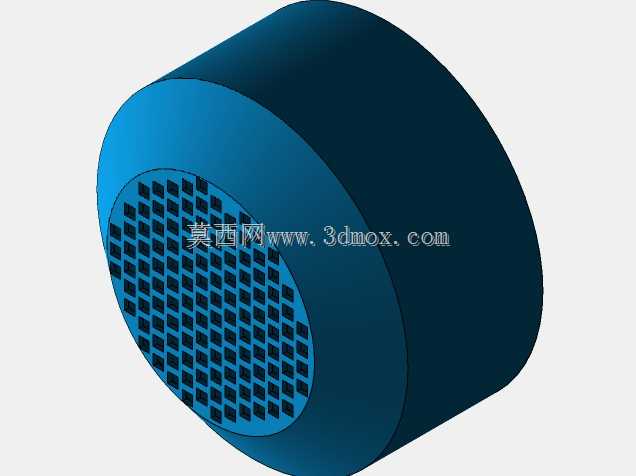

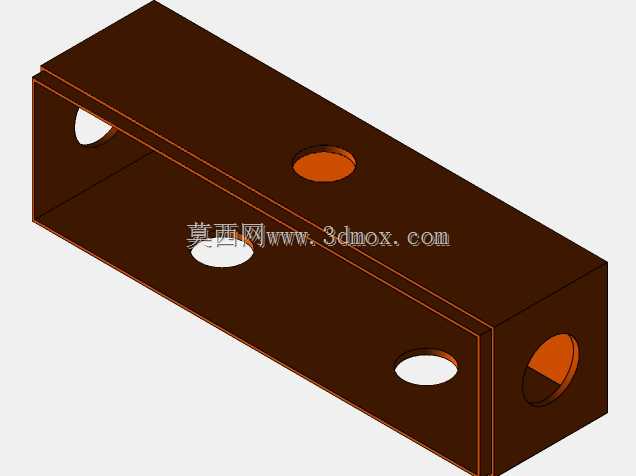

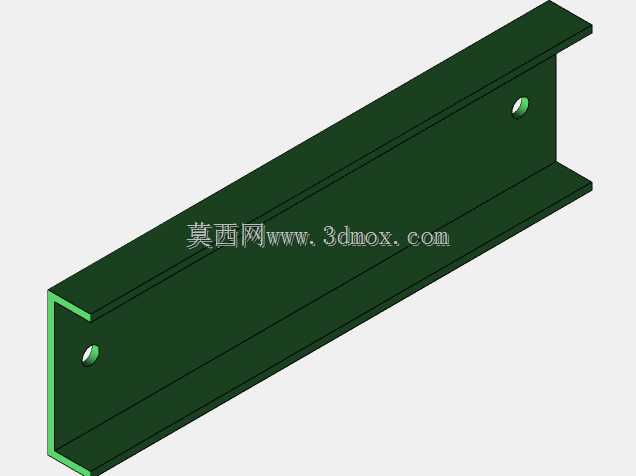

在金属零部件压装、非金属材料成型、小型构件校直的车间作业场景里，这类框架式立式液压设备的应用覆盖度极高，从五金件的铆接压合到塑料板材的热压定型，再到轴类零件的校直修正，都能看到同结构设备的身影。不同于开式C型液压机的悬臂受力缺陷，该设备采用双立柱龙门式框架承载结构，两侧立柱通过上下横梁刚性连接，受力时框架整体形成闭合传力路径，能有效抵消压制过程中的侧向分力，避免长期重载作业时机架出现开口变形，适配100吨以内的中低压制作业工况。设计阶段优先考虑了作业空间的通用性，活动横梁的下行行程预留了足够的工件放置余量，工作台面的T型槽布局按照通用工装安装标准排布，可直接适配标准夹具、定制模具的快速装夹，无需额外加工转接板。驱动单元采用电机搭配轴向柱塞泵的动力组合，泵组集成安装在机架侧下方的底座区域，既缩短了液压油路的传输距离，减少管路压力损失，也降低了设备整体的重心高度，提升整机运行稳定性。主油缸垂直固定在上横梁中心位置，活塞杆端部与活动横梁采用法兰刚性连接，配合立柱上的导向铜套，保证活动横梁上下运行时的直线度，压制过程中不会出现偏载卡滞的问题。液压管路沿立柱内侧的走线槽排布，避开活动横梁的运行区间，防止作业过程中工件、工装剐蹭油管造成泄漏风险。设备的安装边界充分考虑了中小型机加工车间、装配车间的场地条件，整机占地面积控制在合理区间，底座预留的地脚螺栓孔按照通用设备安装规范设计，无需做特殊的地基加固，普通硬化水泥地面即可满足安装固定要求。操作侧预留了足够的工件上下料空间，两侧的开放结构也方便长条状工件从侧面穿入完成校直作业，相比全封闭结构的液压设备，工件适配灵活性更高。液压系统的控制阀组集成安装在泵组旁侧，油路块的布局紧凑，后续维护时可直接拆卸阀件进行检修，无需拆解大量管路。机架的立柱采用厚钢板焊接后去应力处理，避免焊接残余应力导致长期使用后机架变形，上下横梁与立柱的连接面经过铣削加工，保证装配后整体的平行度与垂直度公差符合液压设备的精度要求。活动横梁的导向面预留了润滑注油孔，日常维护时可定期加注润滑脂，减少导向套与立柱的磨损，延长设备使用寿命。
