钣金加工用多工位级进冲压工装结构

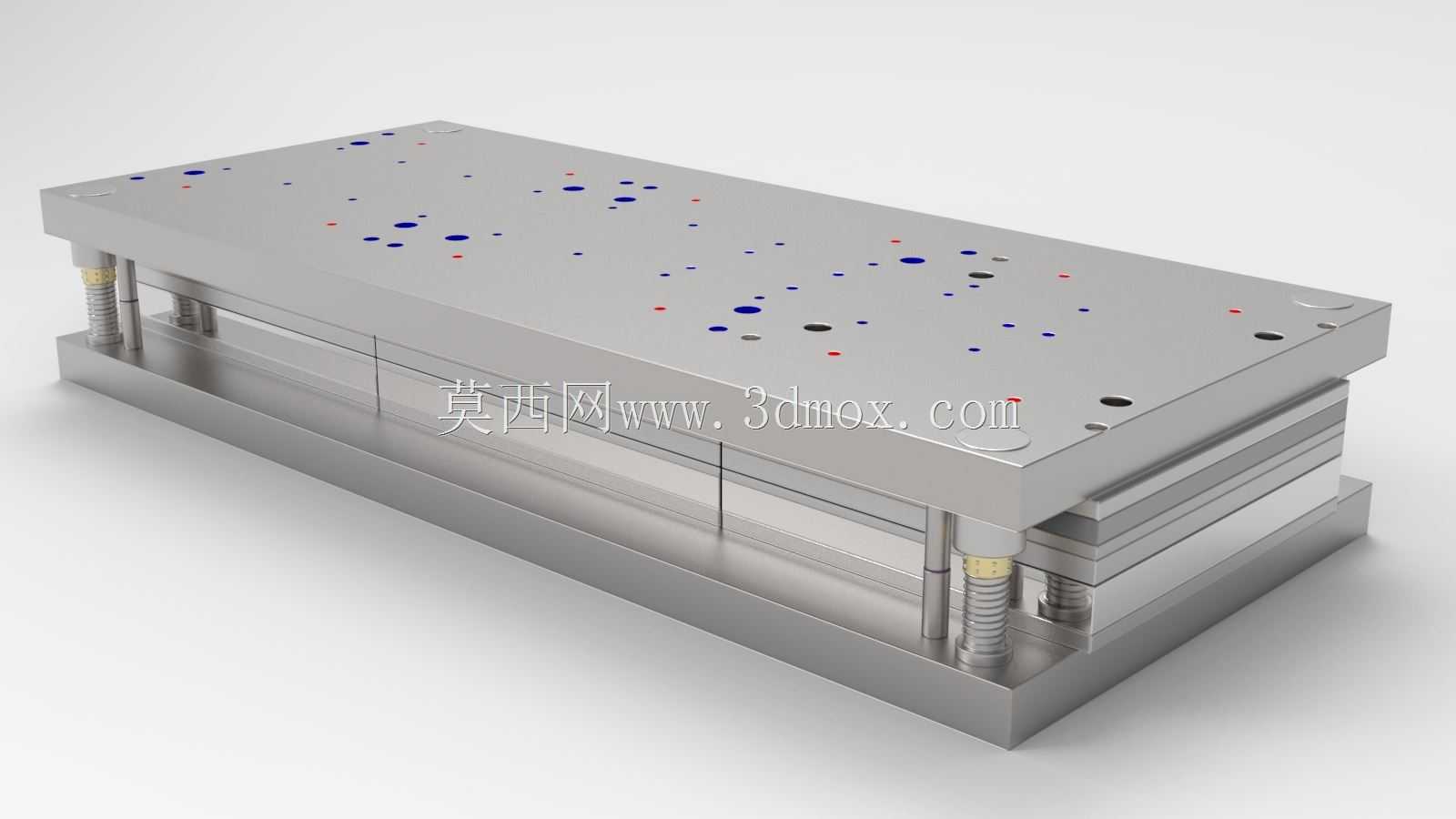

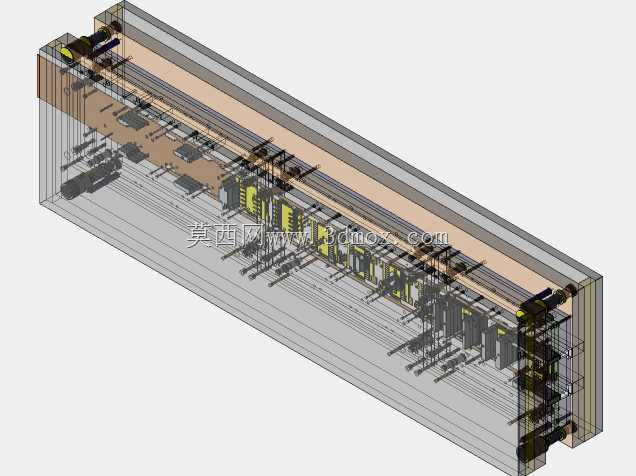

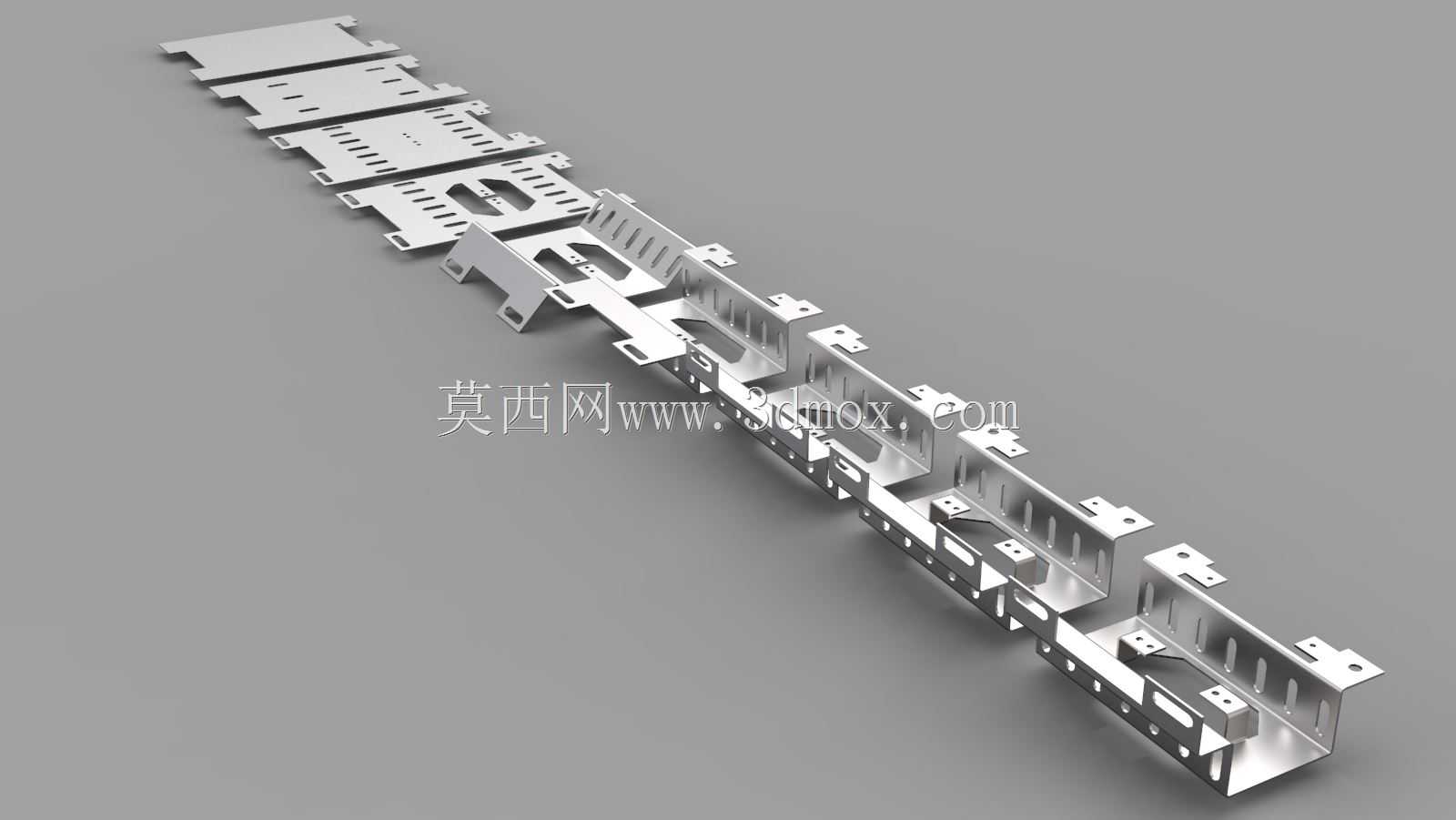

这套级进冲压工装主要适配中大型钣金零部件的连续冲压加工场景，常见于家电钣金结构件、汽车金属覆盖件、电气柜安装板这类需要多道冲压工序一次成型的生产环节，能够在单次压力机滑块行程内，依次完成冲裁、折弯、压型、精修等多道工序，避免单工序模多次定位带来的累积误差，大幅提升大批量钣金件的加工精度与生产效率。从结构设计来看，整套工装采用标准三板模架结构，上下模座选用高刚性铸铁材质加工，保证长期冲压作业下的模架形位公差稳定，导柱导套配合间隙控制在0.02mm以内，确保上下模合模时的对中精度，避免啃模损伤刃口。上模部分集成了多组不同功能的凸模组件，对应不同工位的加工需求，凸模采用快换式固定结构，方便刃口磨损后快速更换维护，无需拆解整套模架；下模对应设置凹模镶块，同样采用分体式镶拼结构，局部损坏时仅需更换对应镶块即可，降低维护成本。模架内部设置了独立的弹性卸料结构，采用矩形弹簧配合卸料板的设计，冲压过程中卸料板先于凸模接触板材，将板材牢牢压紧在凹模表面，避免冲压过程中板材移位，冲压完成后弹性力带动卸料板将卡在上模的板材平稳脱出，防止带料变形。整套工装的安装边界完全适配常规闭式单点压力机的工作台面尺寸，上下模座的安装槽、压板固定位均按照通用压力机的接口标准设计，无需额外制作过渡连接板即可直接装夹固定，模架闭合高度、开模行程参数匹配常规压力机的行程范围，适配绝大多数通用冲压设备的安装要求。设计过程中充分考虑了钣金送料的顺畅性，在模具入料端设置了导料板结构，保证卷料或条料能够沿着指定方向精准送入每个工位，工位间距按照送料步距精准计算，每个工位之间设置了误送料检测结构，一旦送料位置出现偏差，检测机构会触发压力机停机信号，避免误冲损坏模具与工件。针对不同厚度的钣金加工需求，模具的卸料力可以通过调整弹簧预压量进行适配，加工0.5-3mm厚度的冷轧钢板、镀锌板、铝板等常用钣金材料时，都能保证卸料平稳无变形。模架表面的各类安装孔、定位孔均采用坐标镗加工，孔位精度控制在0.01mm以内，保证各个凸模、凹模镶块的安装位置精度，合模时各工作部件的配合间隙均匀，冲裁断面平整无毛刺，减少后续二次修边的工序。
