立式复古结构斯特林动力装置

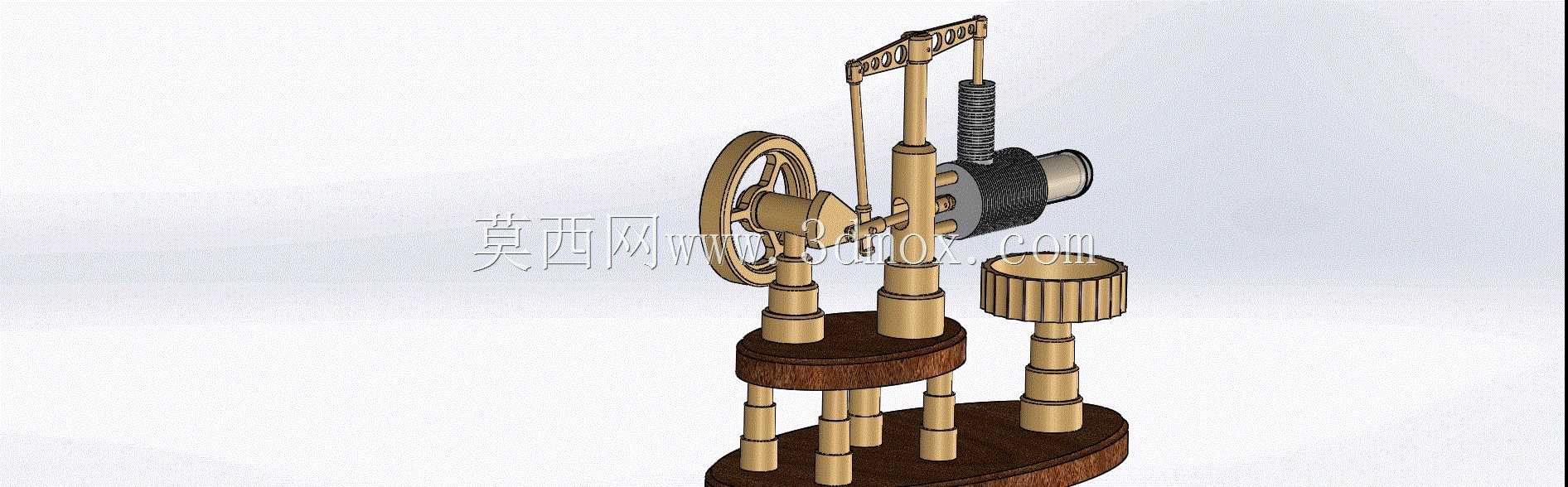

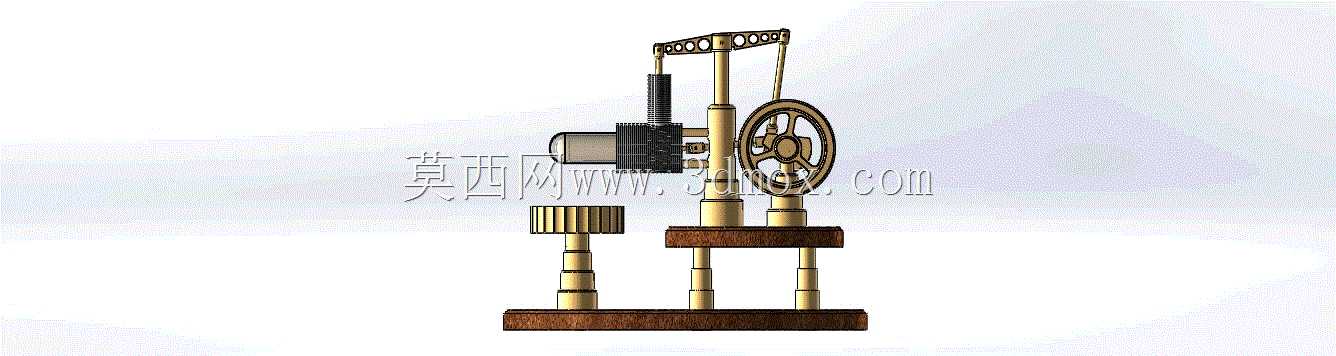

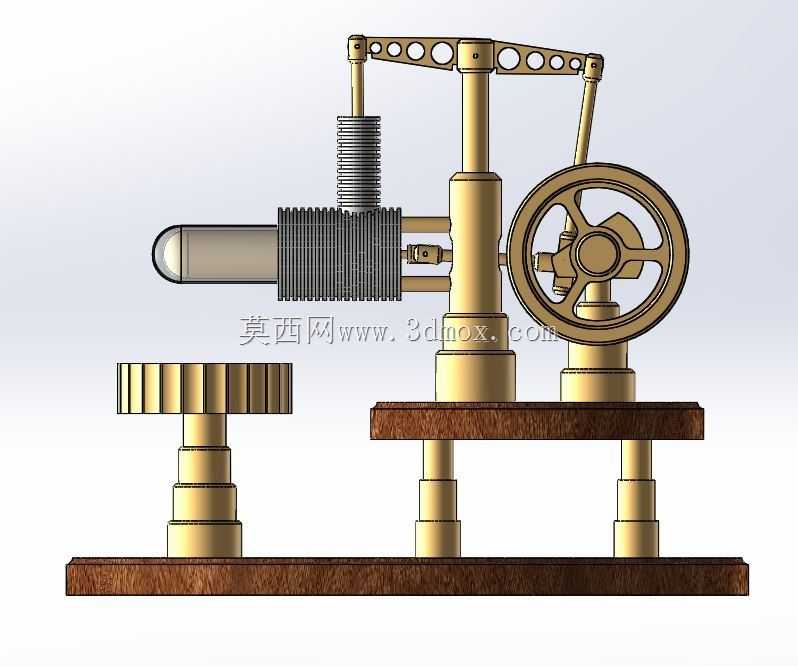

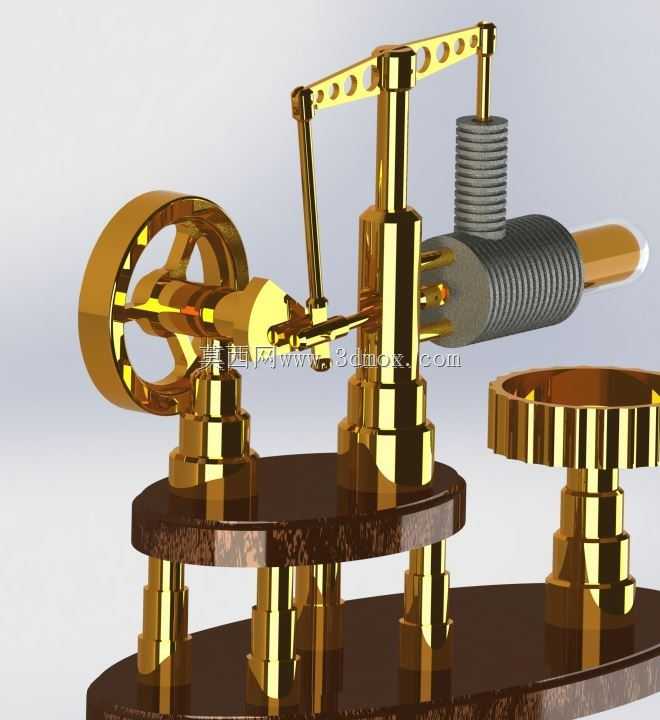

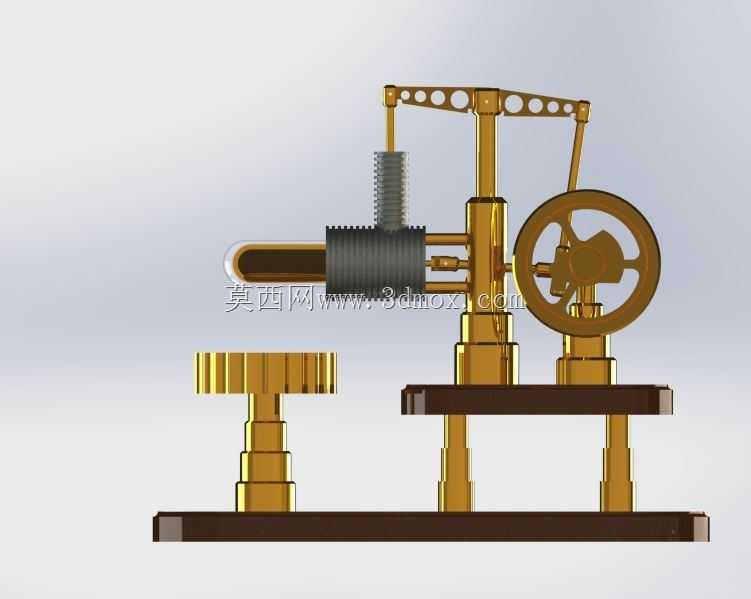

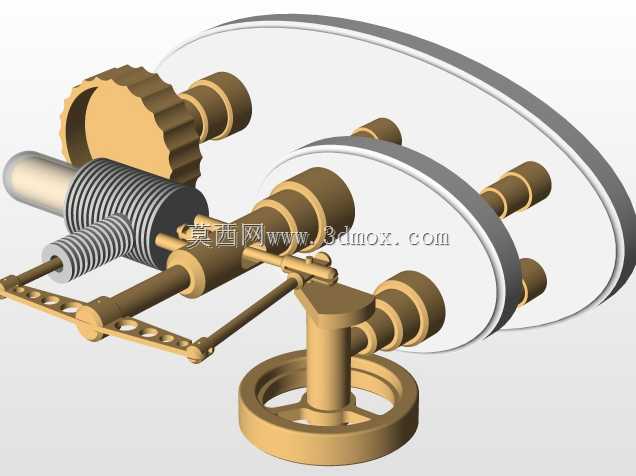

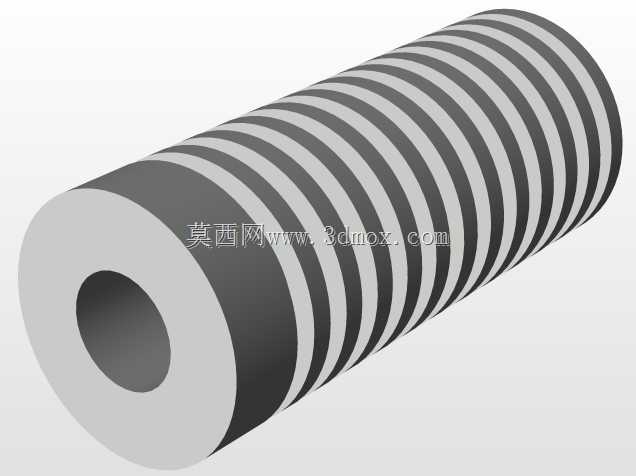

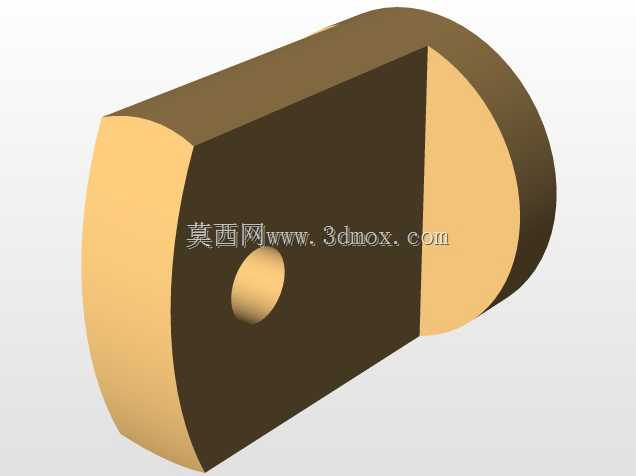

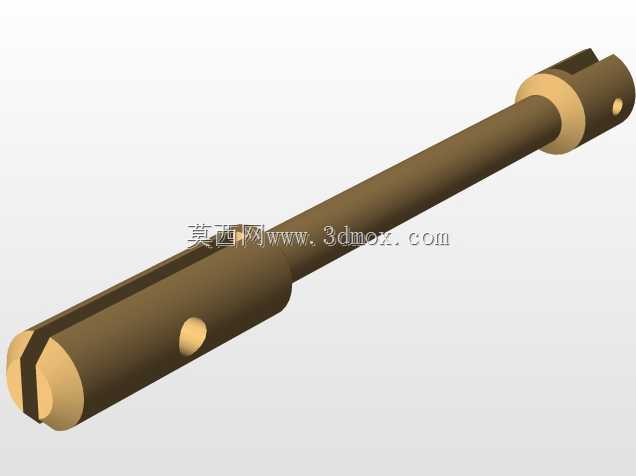

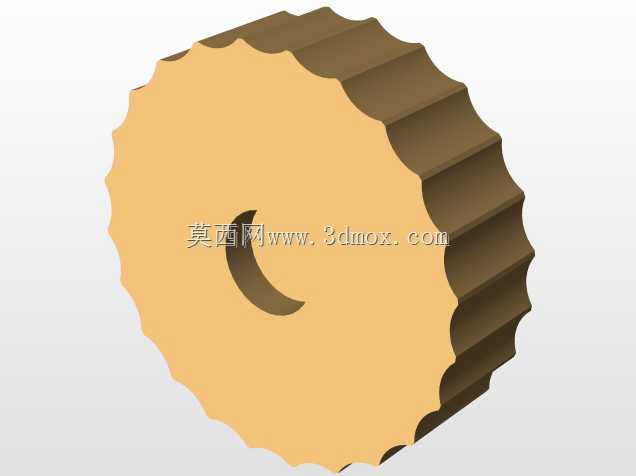

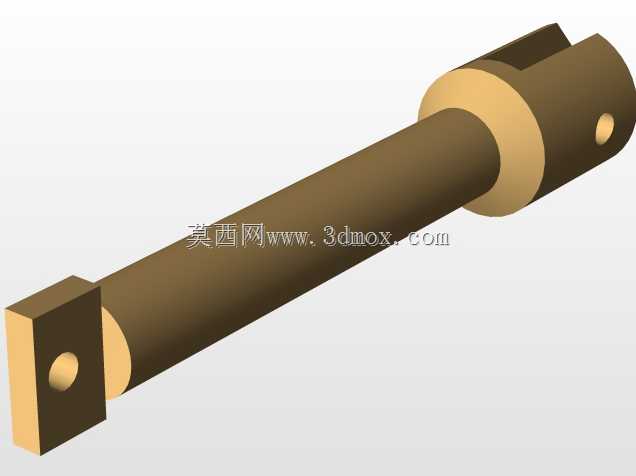

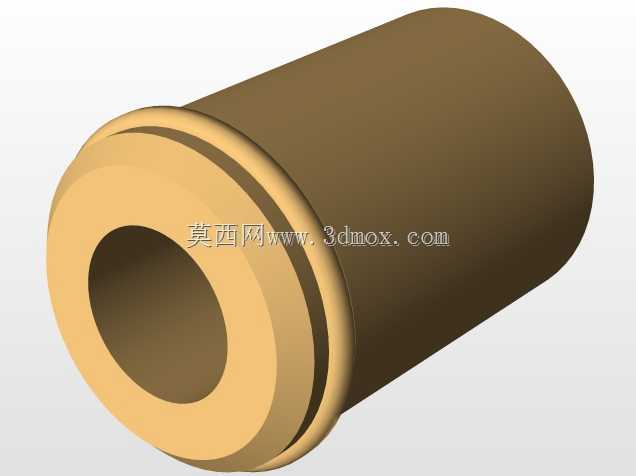

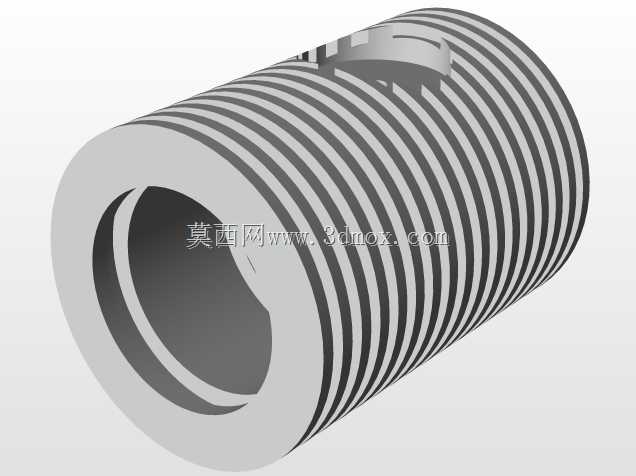

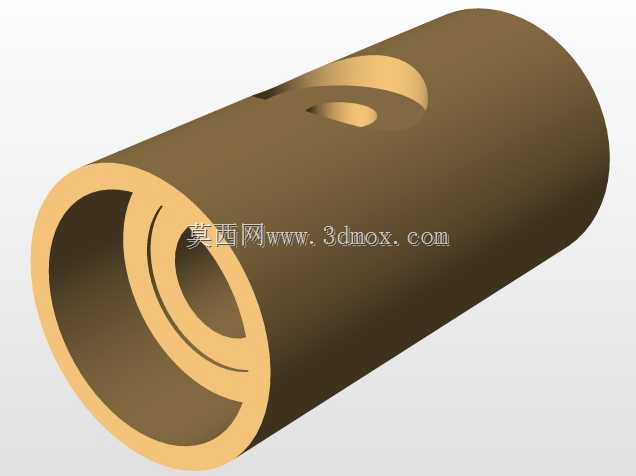

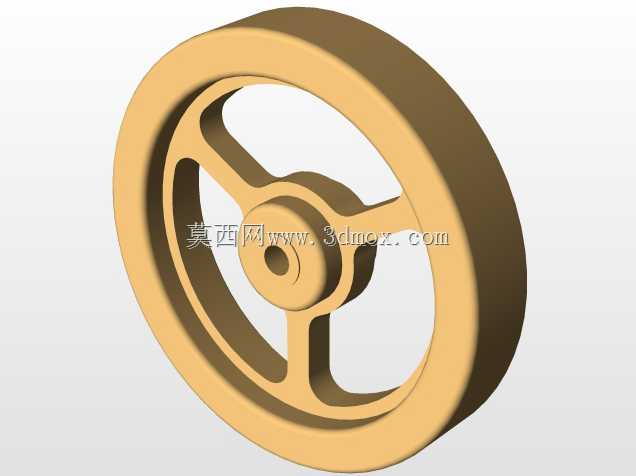

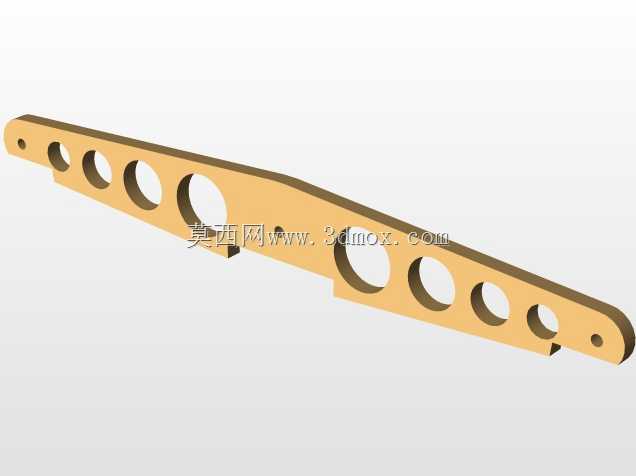

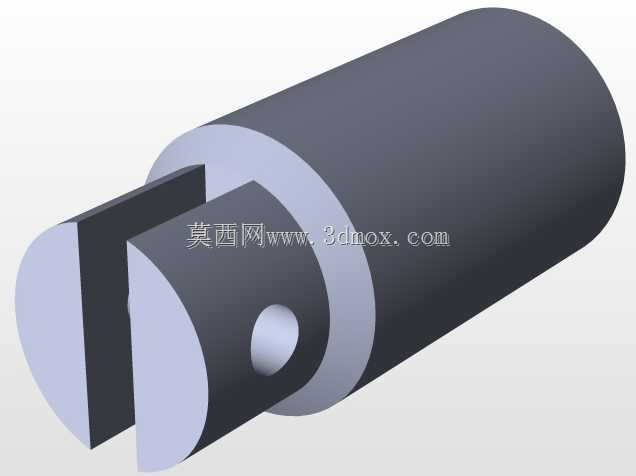

这款外燃式热力循环动力装置，可应用于高校热力学教学演示、小型余热回收场景验证、科普展品制作等领域，能够直观展示闭式循环下工质受热膨胀、遇冷收缩的做功全过程，帮助学习者快速理解外燃机的工作逻辑，也可作为低品位热能利用方向的原理验证载体，适配小功率场景下的动力输出需求。整套装置采用立式分层布局，底部为木质承重基座，上方通过三根等距分布的黄铜立柱支撑中部的换热腔体安装平台，立柱与基座、平台间采用轴肩定位加紧定螺钉的固定方式，既保证整体结构的垂直度，也预留了拆装调整的空间。核心做功单元包含置换气缸、动力气缸、曲柄飞轮传动组、冷却散热段与加热端结构，置换气缸负责驱动工质在冷热腔间循环流动，动力气缸将工质的压力差转化为直线往复运动，再通过曲柄连杆机构转化为飞轮的旋转运动，大直径飞轮的配重设计可抵消往复运动的惯性波动，保证输出转速的平稳性。设计过程中优先保证各运动副的同轴度要求，曲柄轴的两个支撑轴承座与平台安装面的垂直度公差控制在0.02mm以内，避免运转过程中出现卡滞；冷热腔的流道截面经过反复校核，保证工质流动阻力处于合理区间，加热端采用外置热源适配结构，可对接酒精灯、小型电热模块等多种加热方式，冷却段外置散热鳍片结构，提升冷热端温差以保证做功效率。整套装置的安装边界需预留不小于150mm见方的水平放置空间，飞轮旋转半径范围内无遮挡结构，加热端与周边易燃结构保留足够安全距离，运动部件间的间隙经过合理匹配，既保证运转顺畅，也避免工质泄漏影响循环效率。不同于内燃机需要燃油在缸内爆燃做功，这款装置的工质完全封闭在腔体内，运转过程噪音低、振动小，可通过调整加热功率灵活改变输出转速，既可以作为原理样机验证热力循环参数，也可通过加装小型发电模块实现低功率电能输出，适配小型科普装置、余热回收试验等多种场景的使用需求。结构上大量采用标准紧固件与易加工的棒料、板材零件，加工难度低，装配逻辑清晰，便于从业者拆解学习外燃机的结构设计逻辑，也可作为小型动力装置的设计参考模板，帮助设计人员快速掌握闭式循环热力设备的布局要点与公差匹配要求。
