可倒挡立式双缸蒸汽动力装置结构

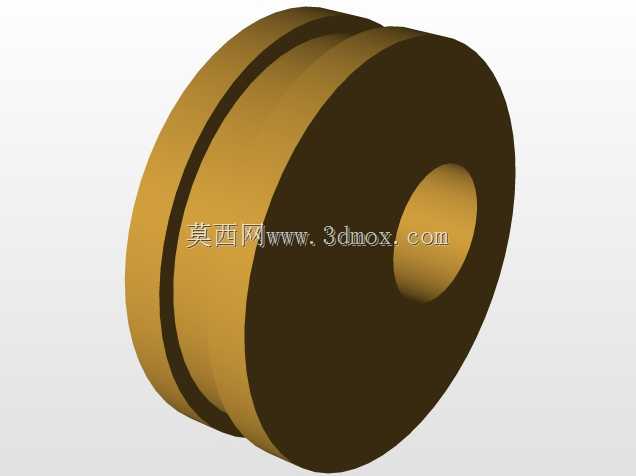

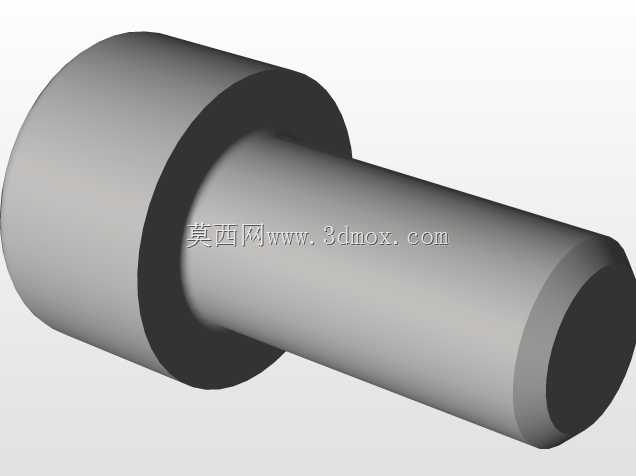

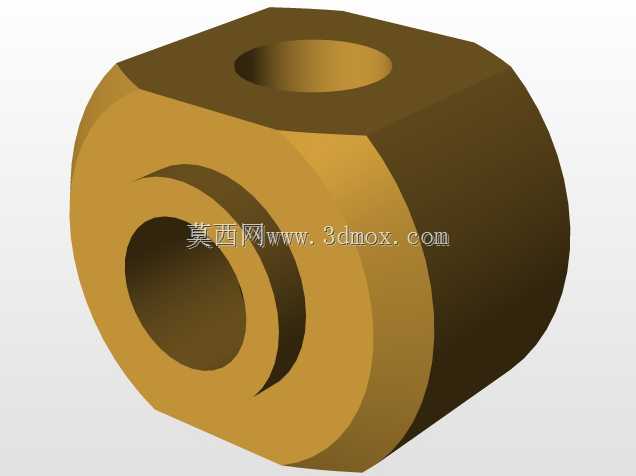

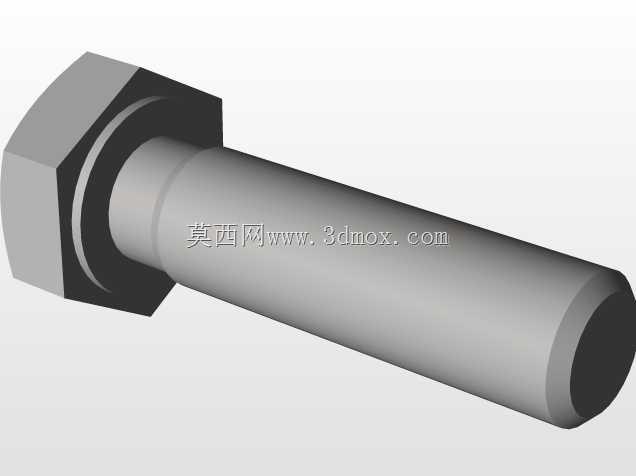

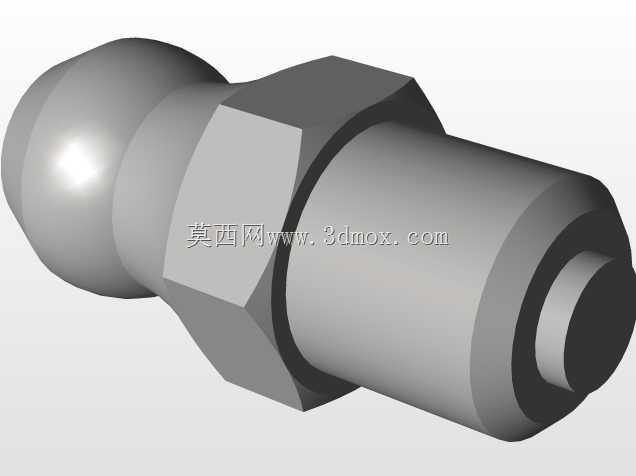

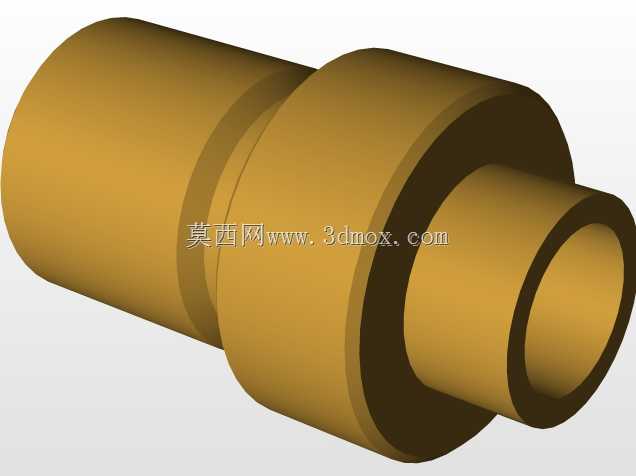

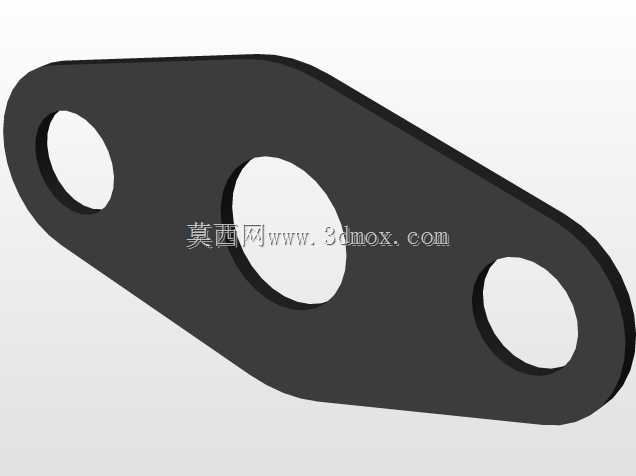

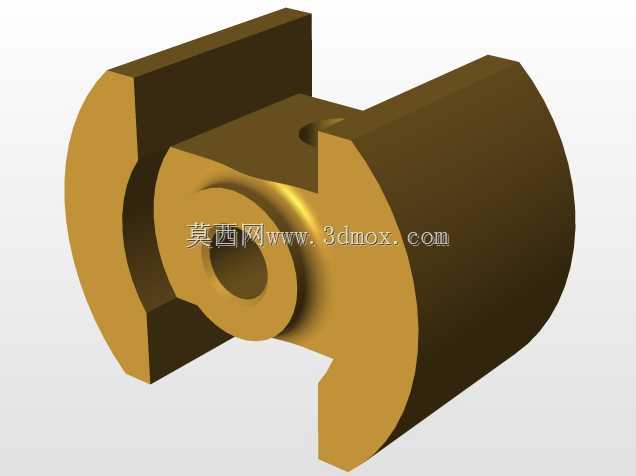

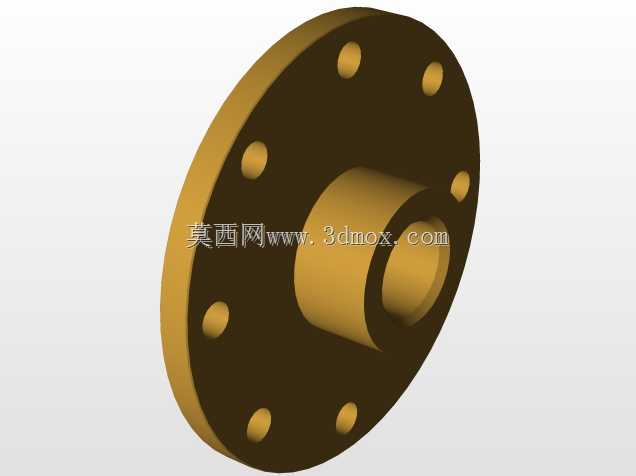

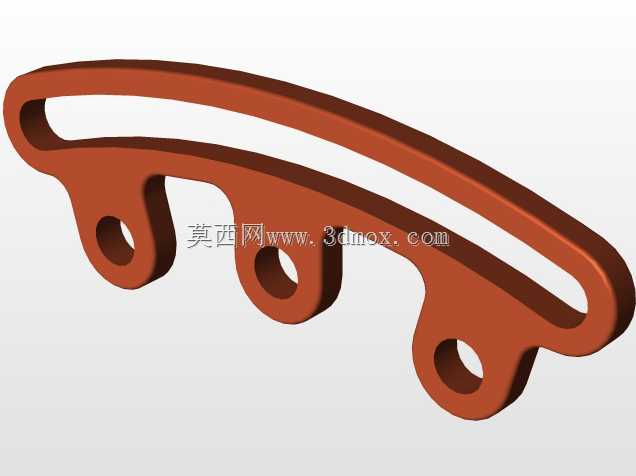

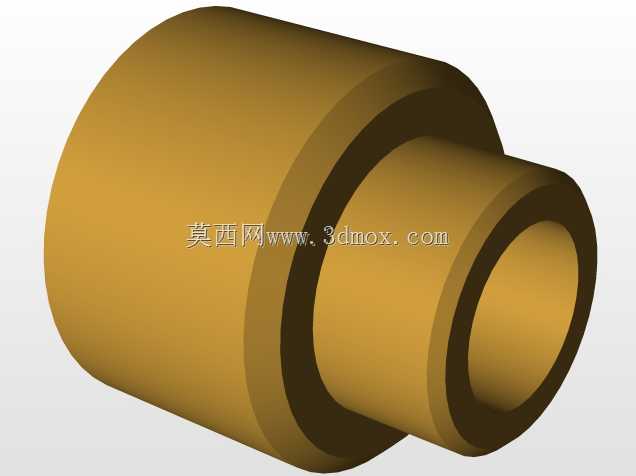

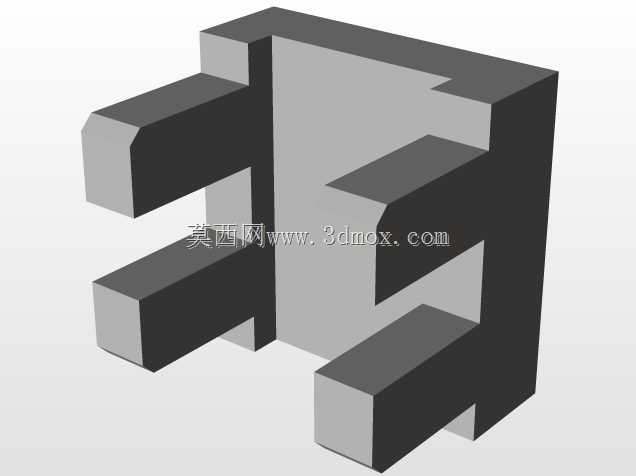

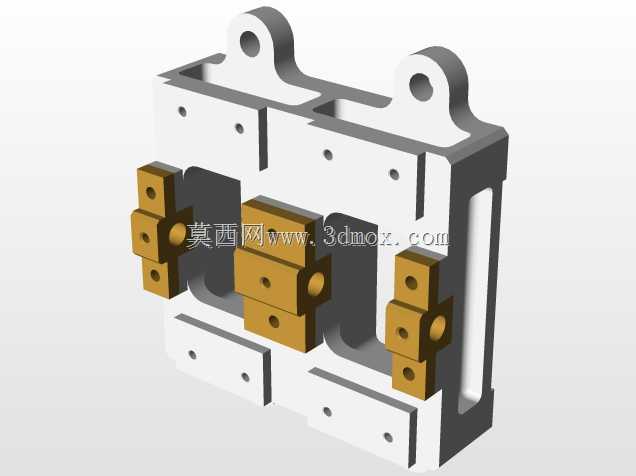

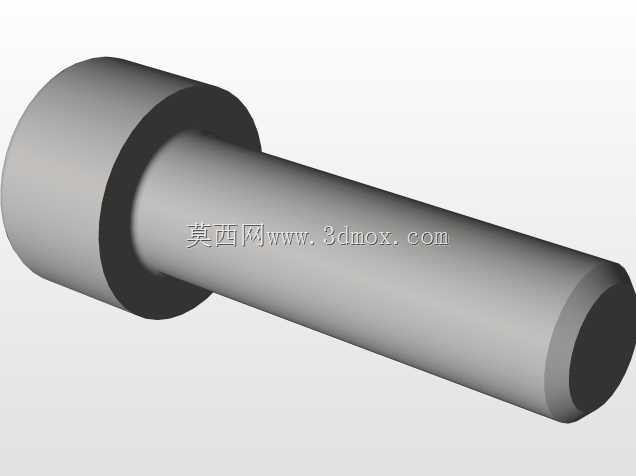

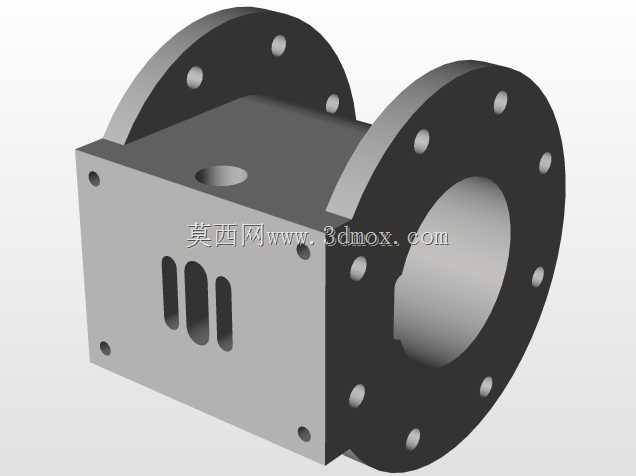

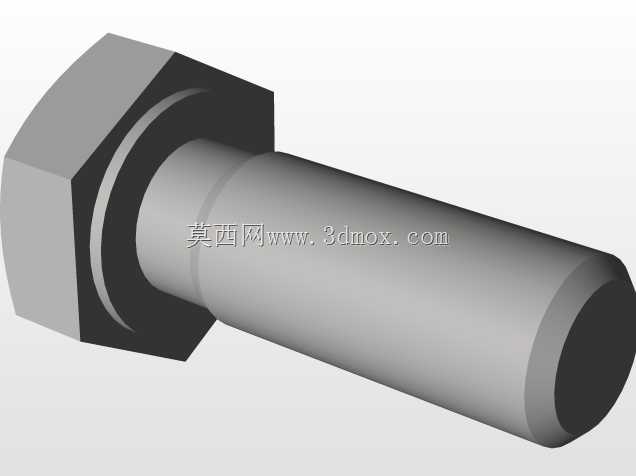

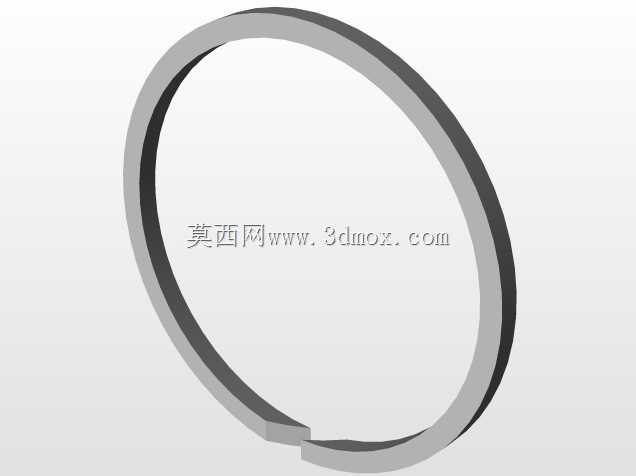

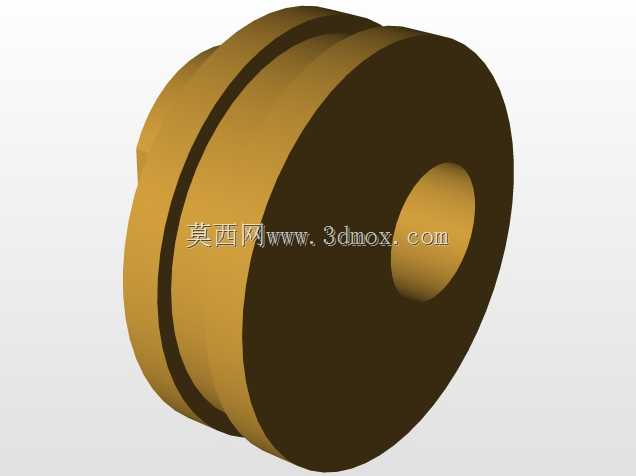

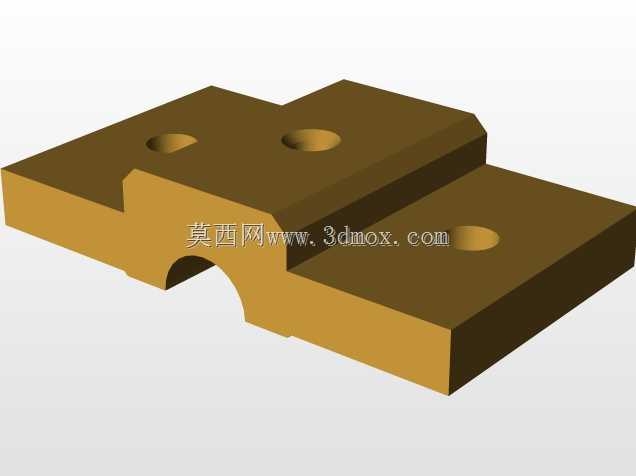

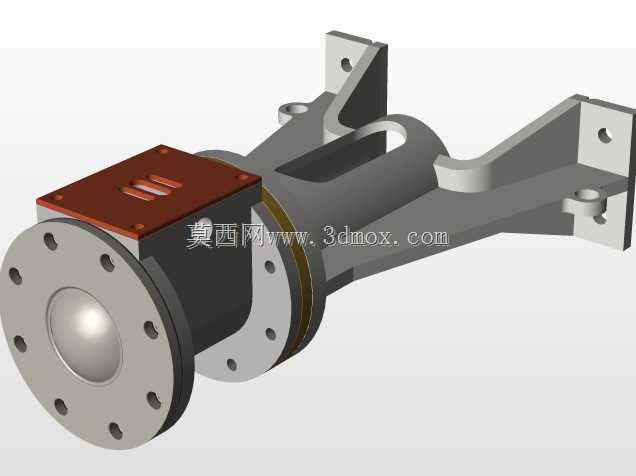

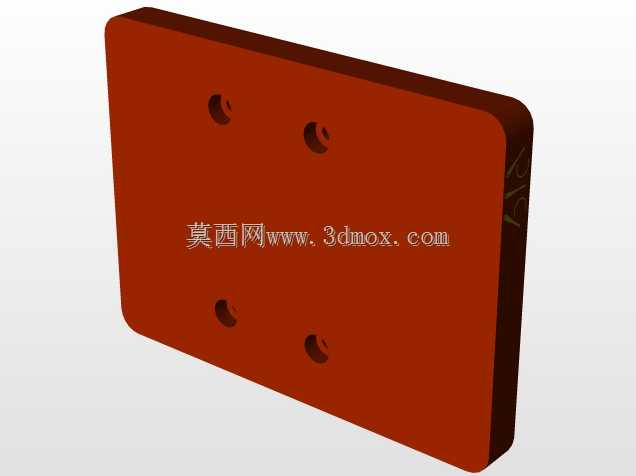

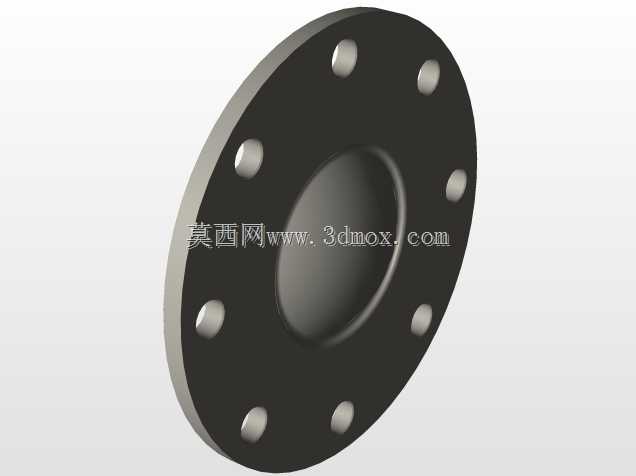

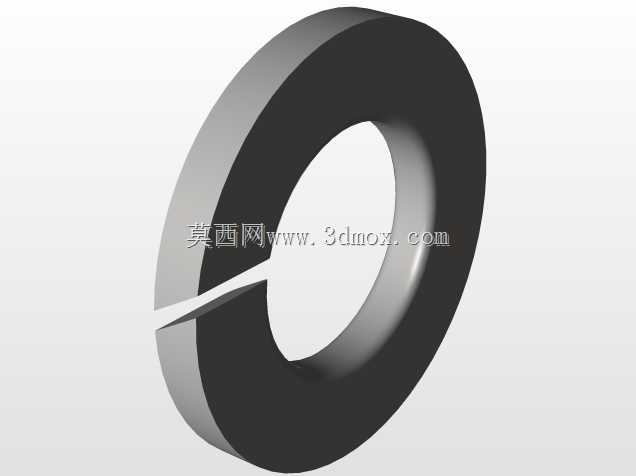

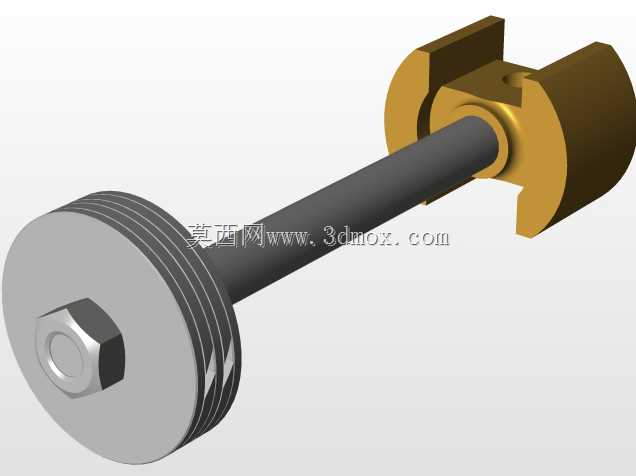

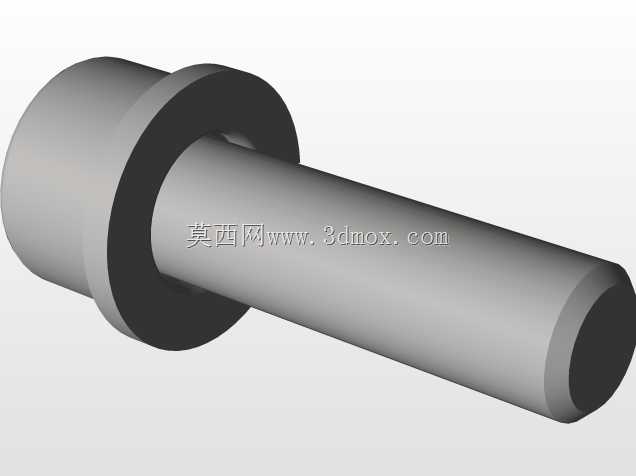

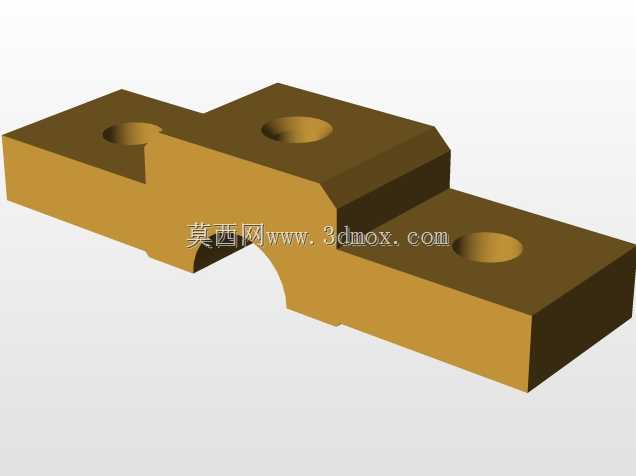

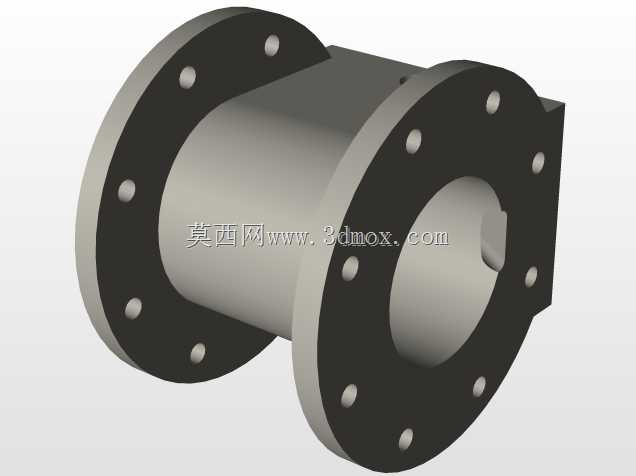

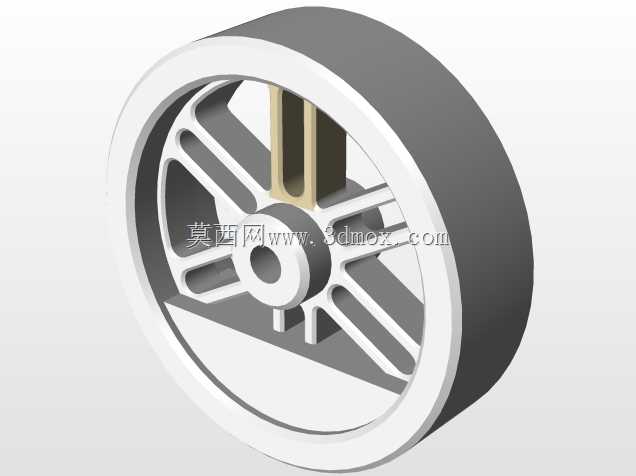

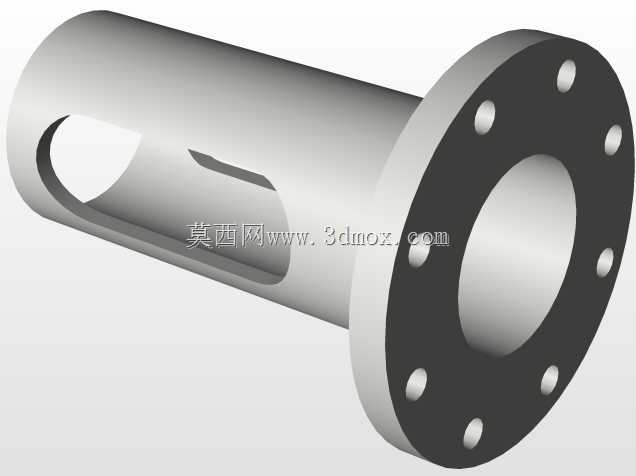

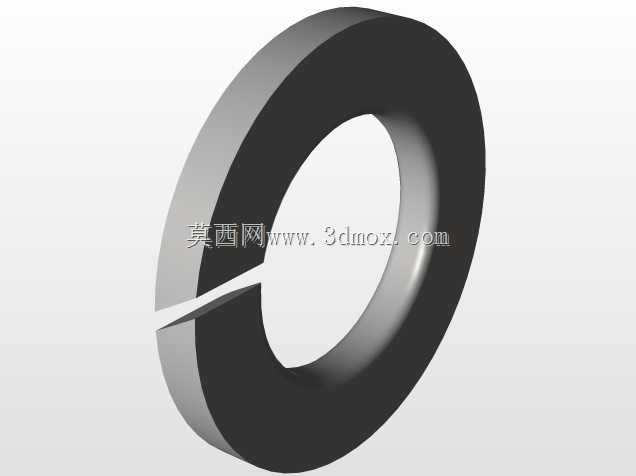

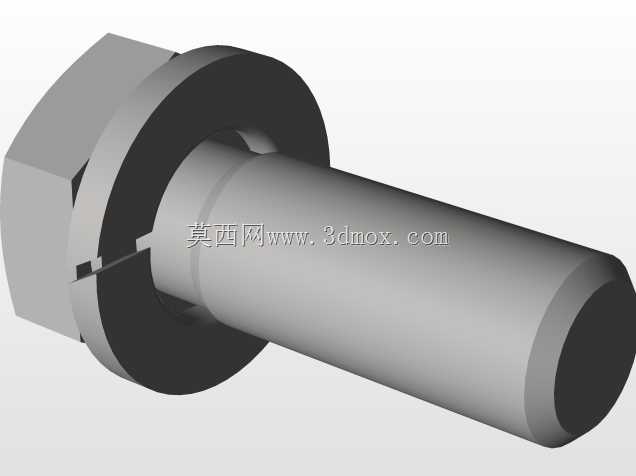

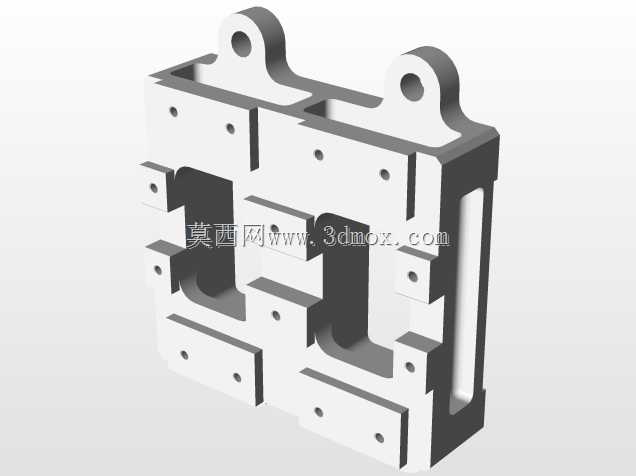

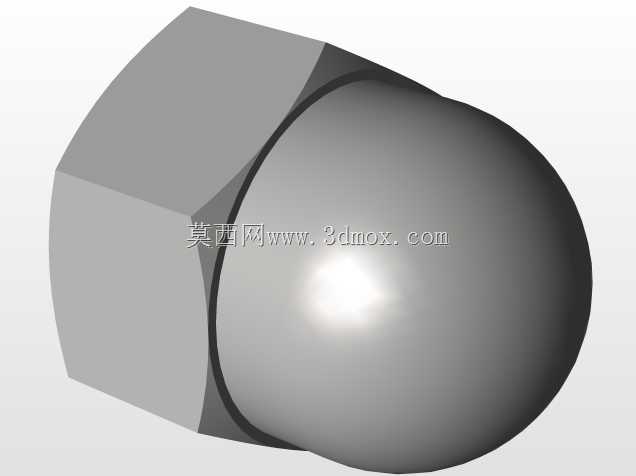

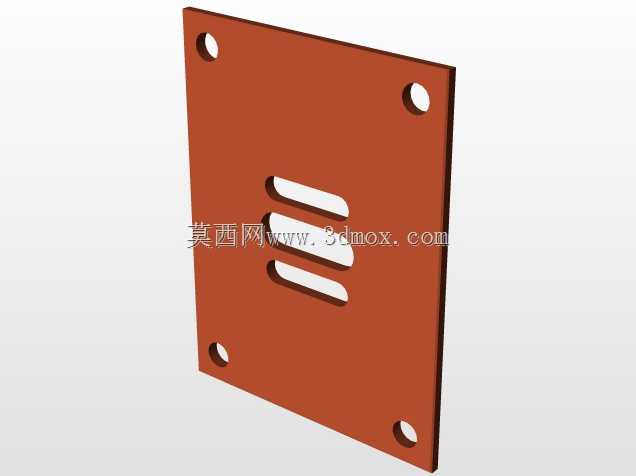

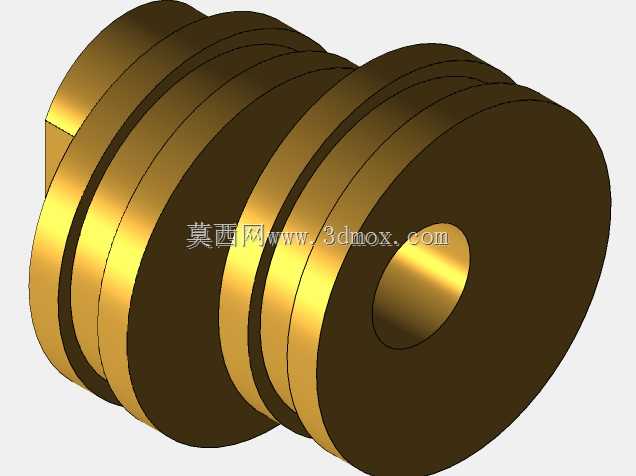

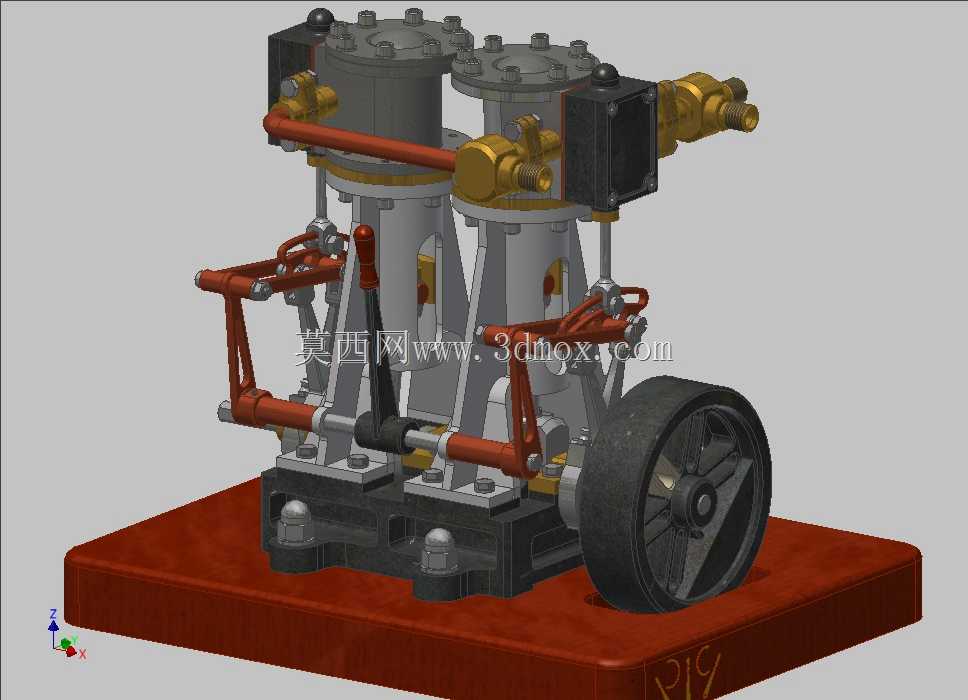

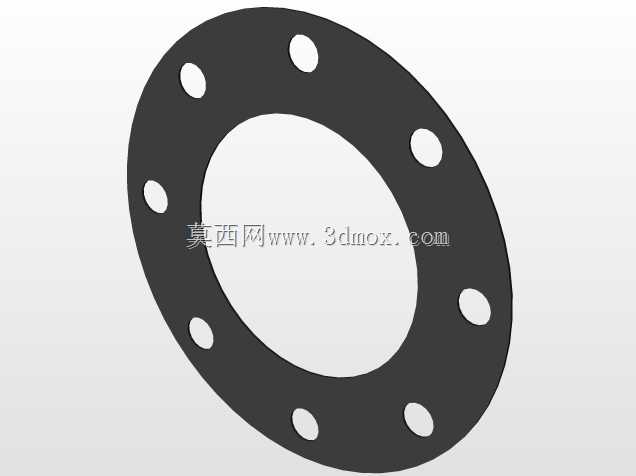

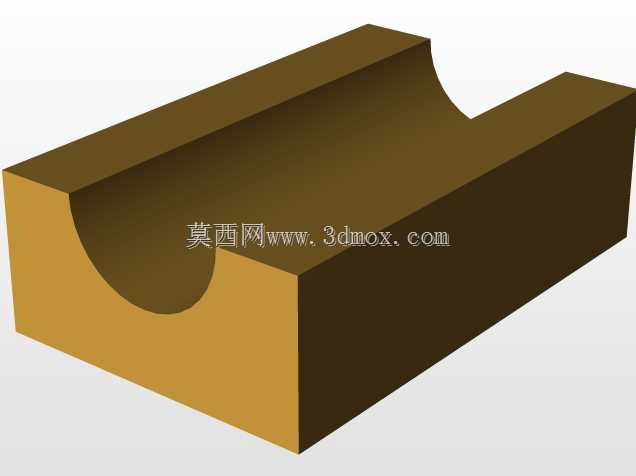

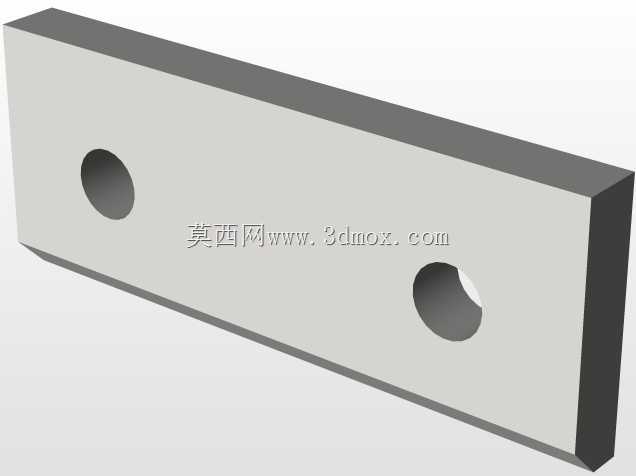

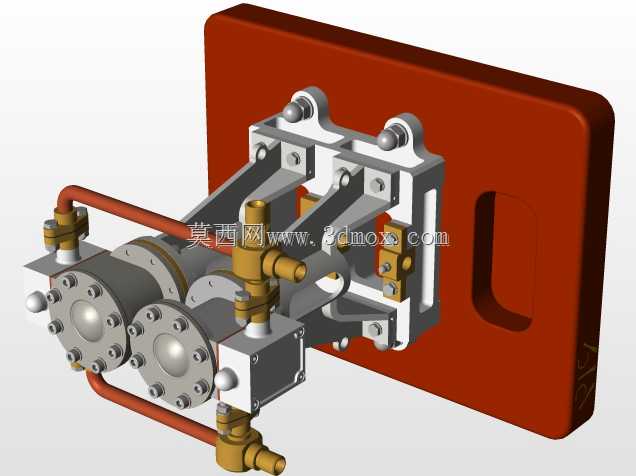

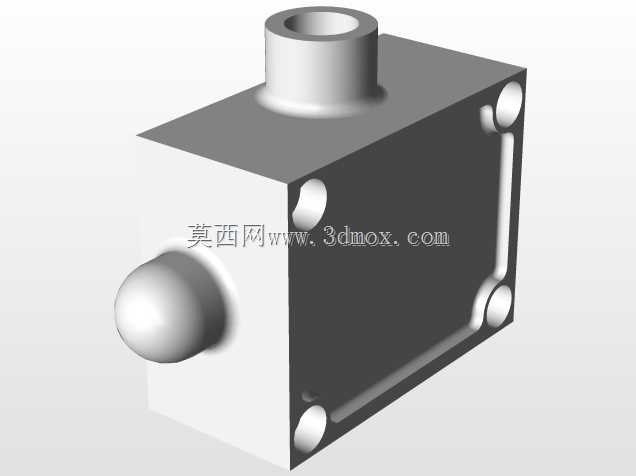

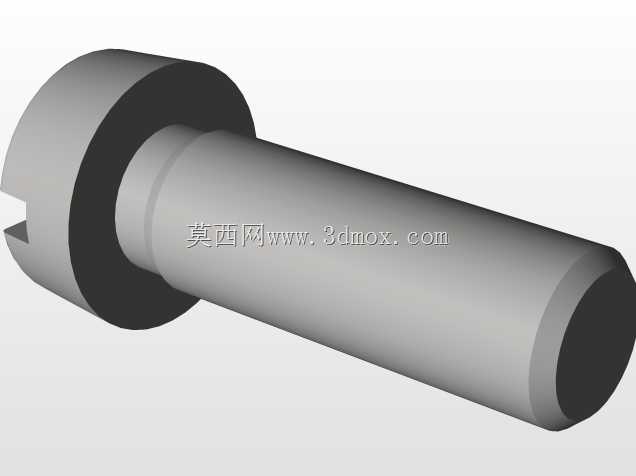

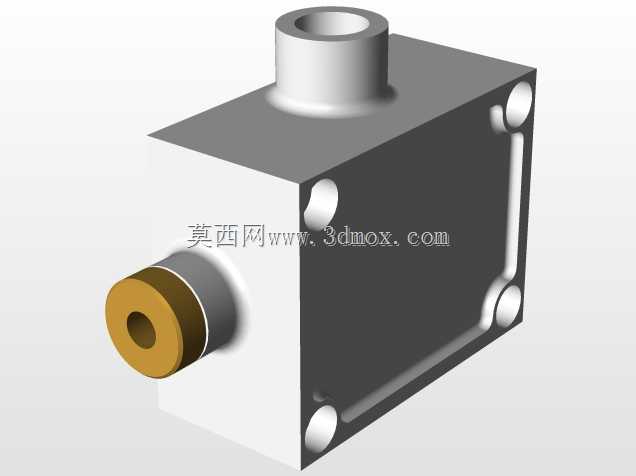

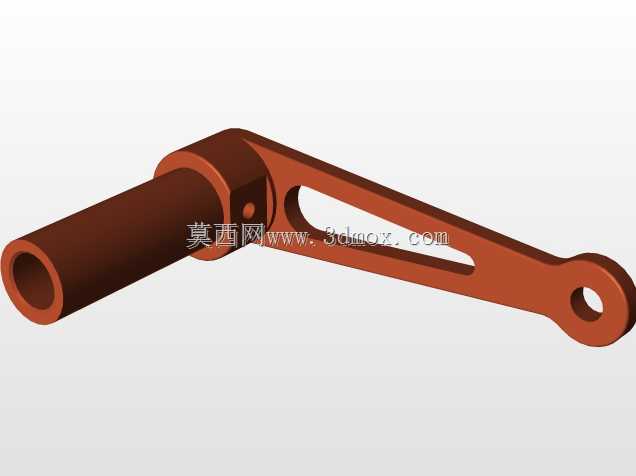

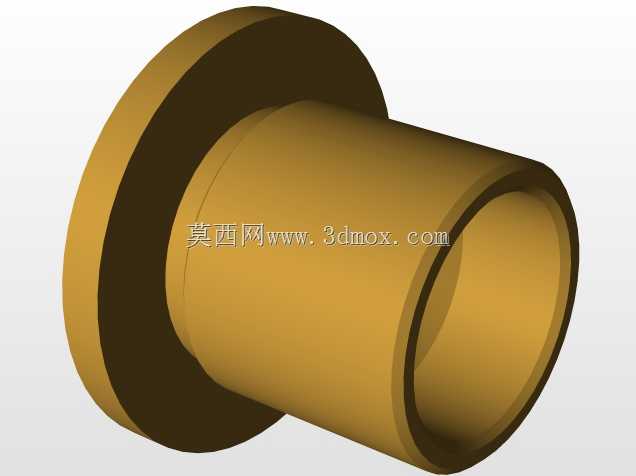

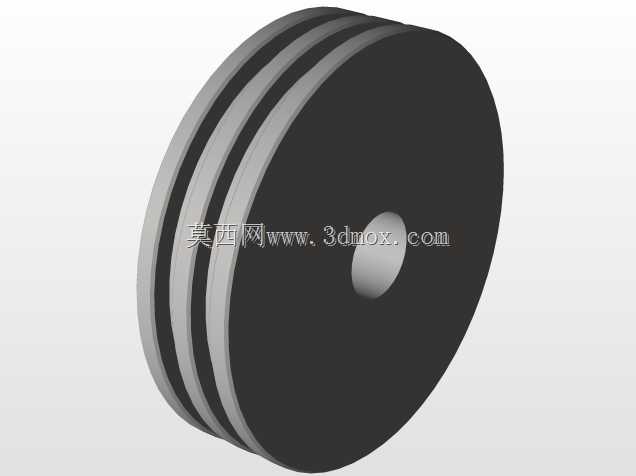

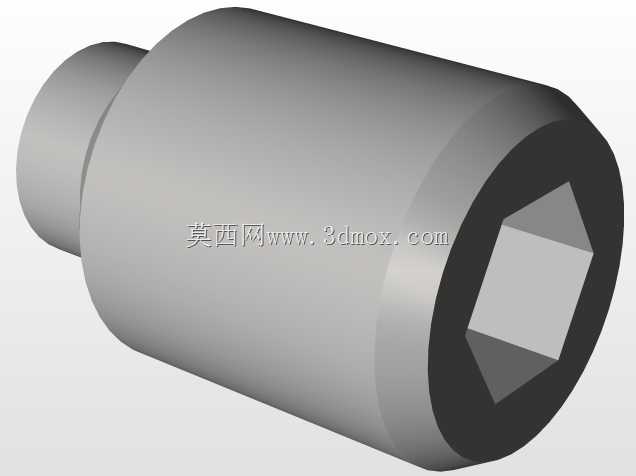

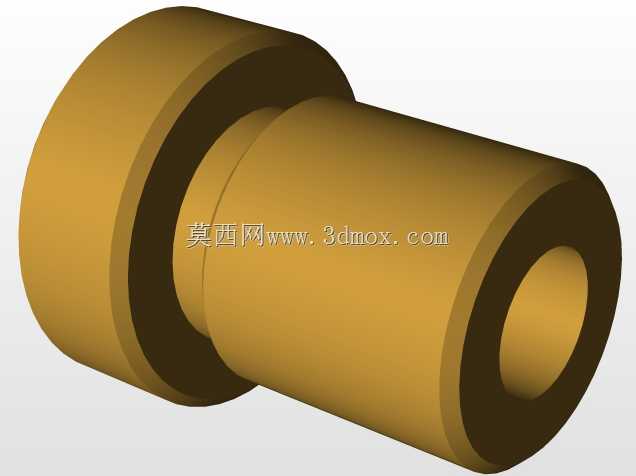

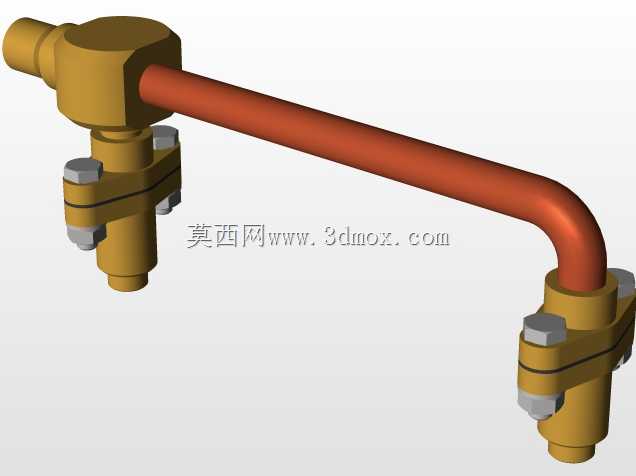

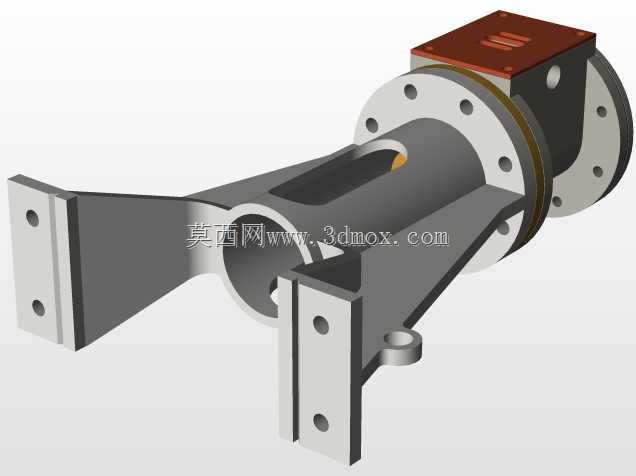

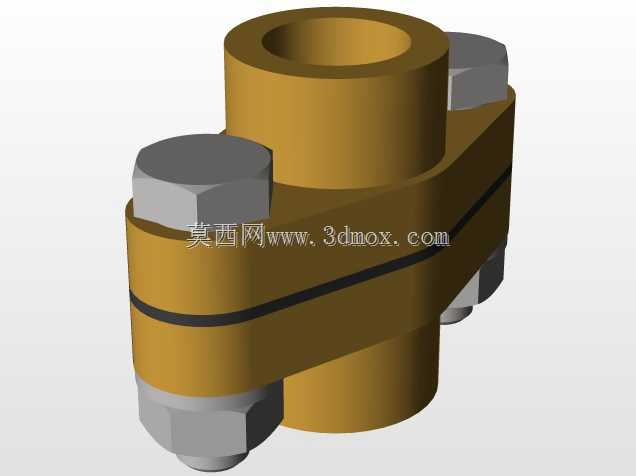

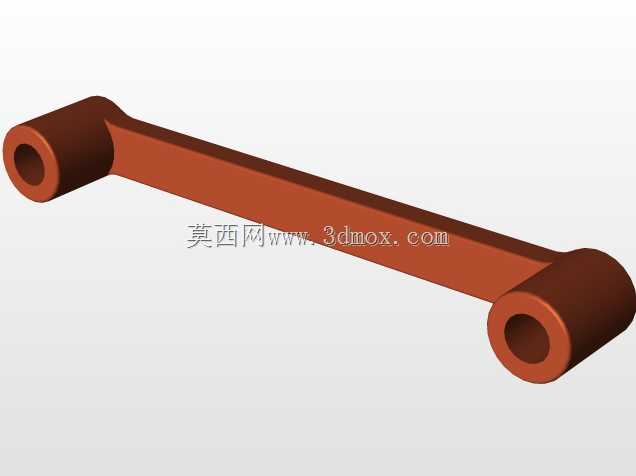

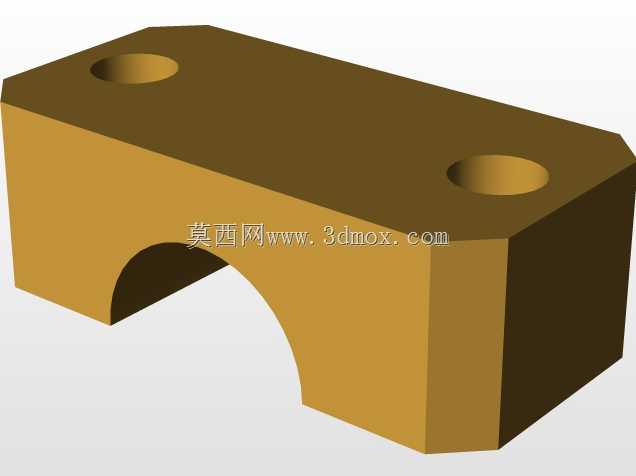

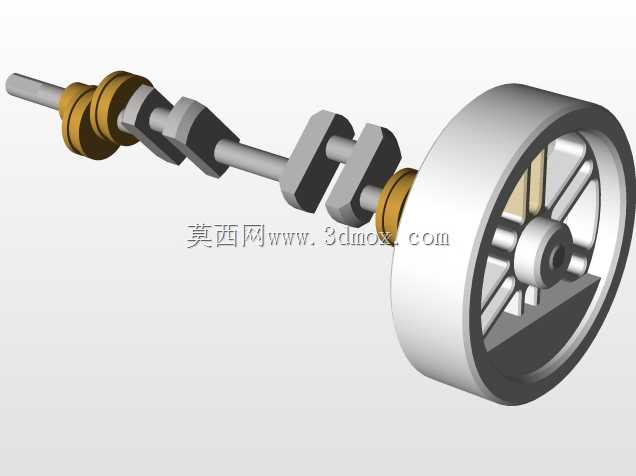

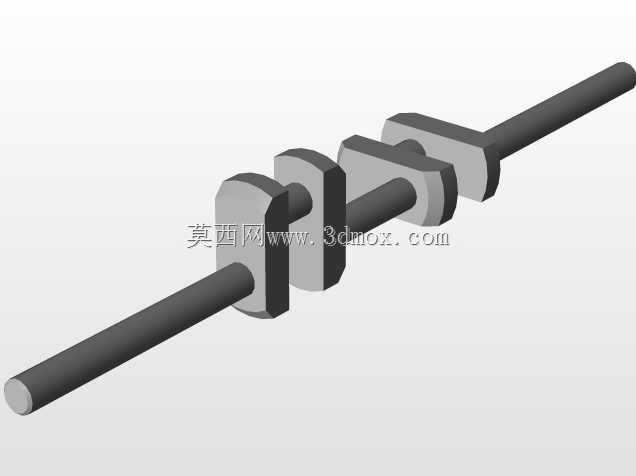

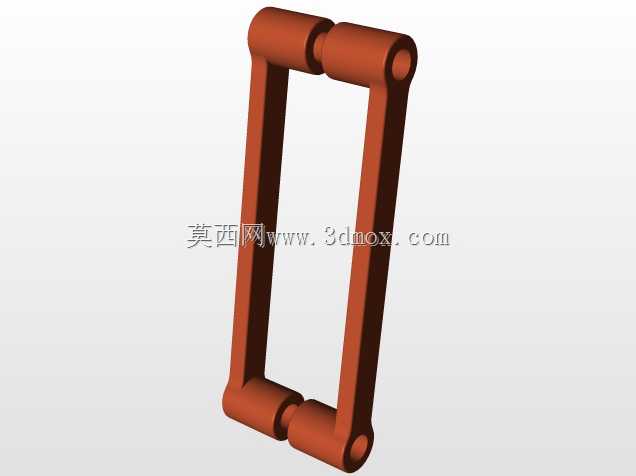

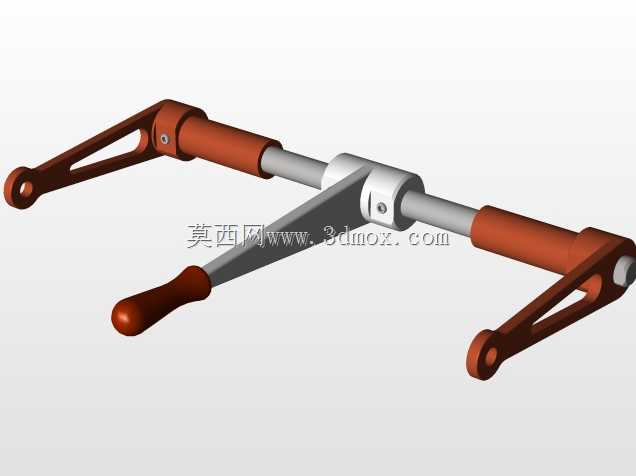

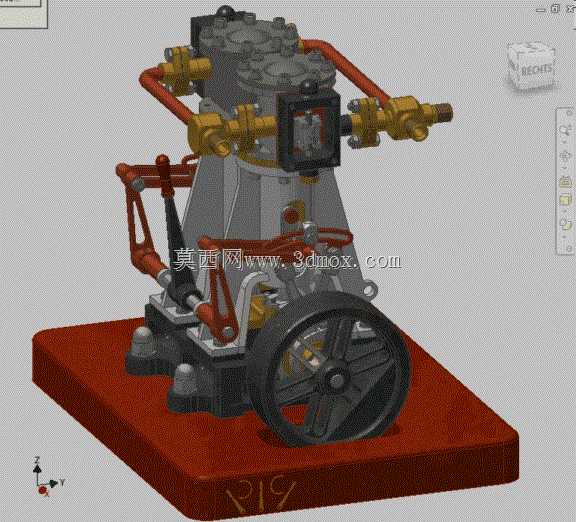

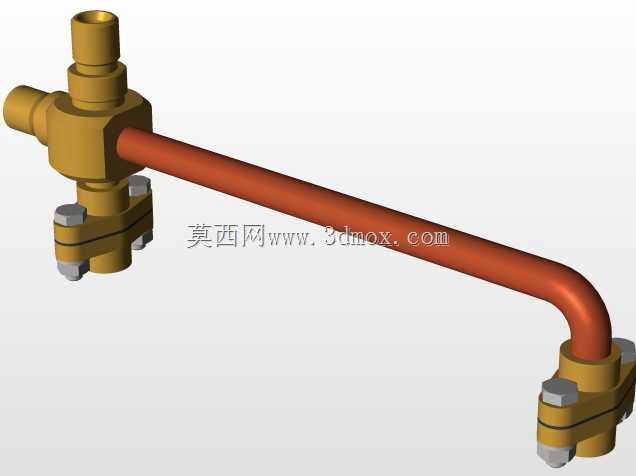

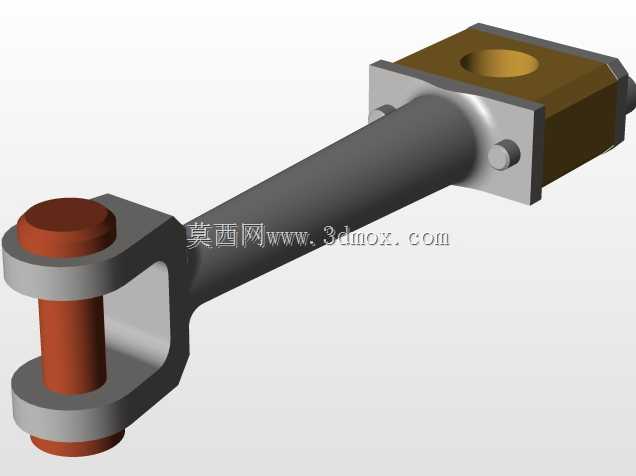

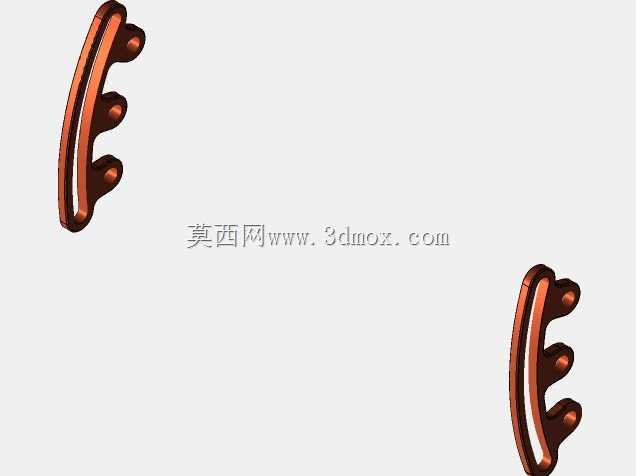

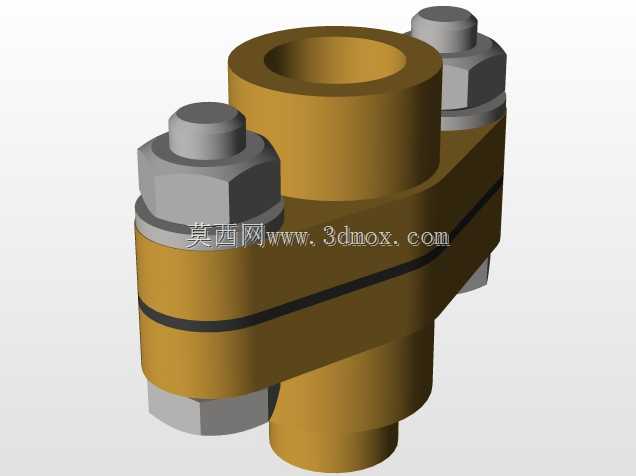

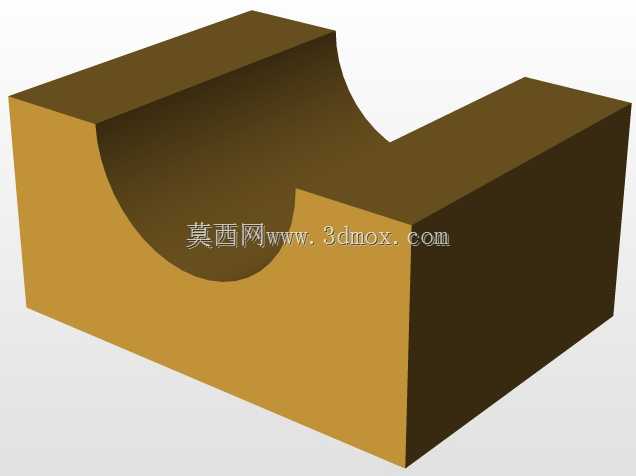

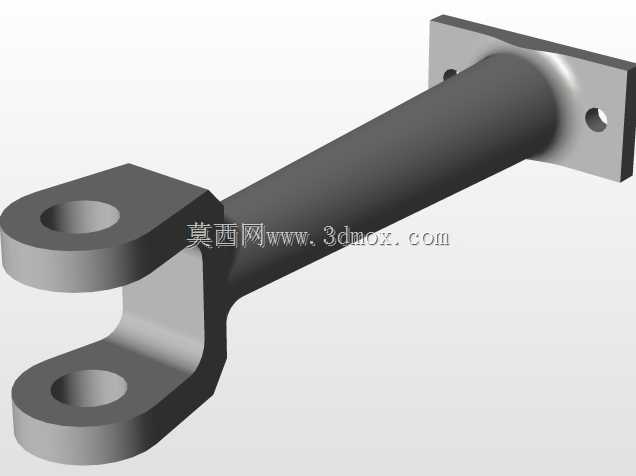

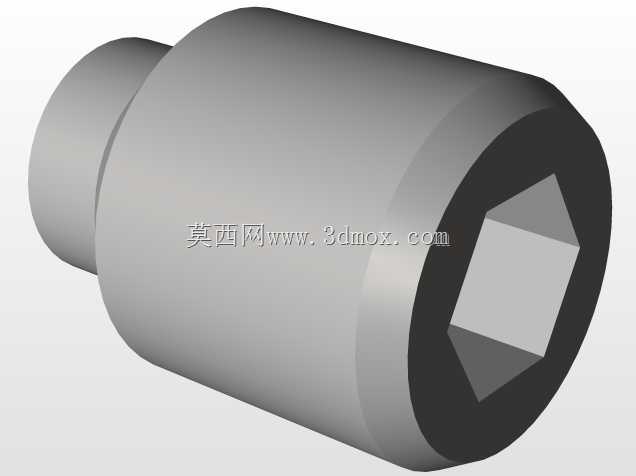

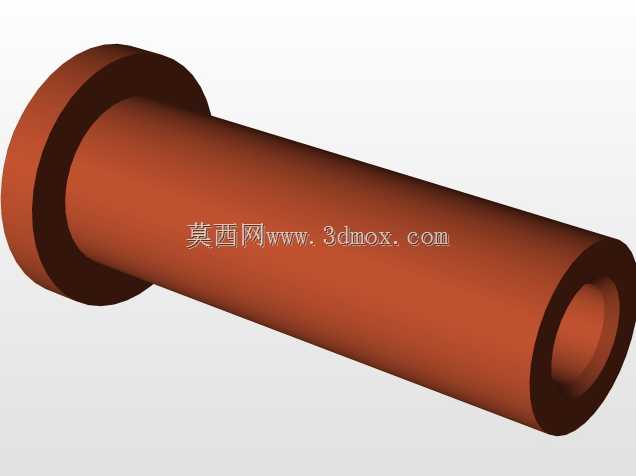

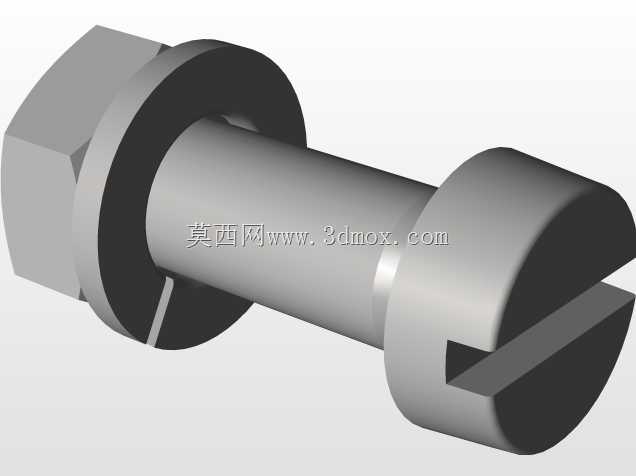

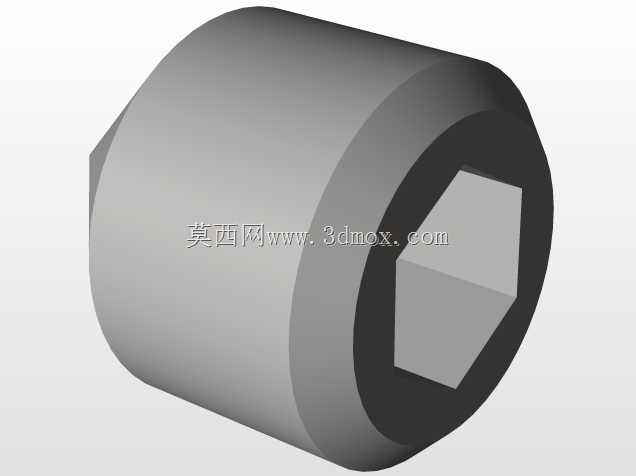

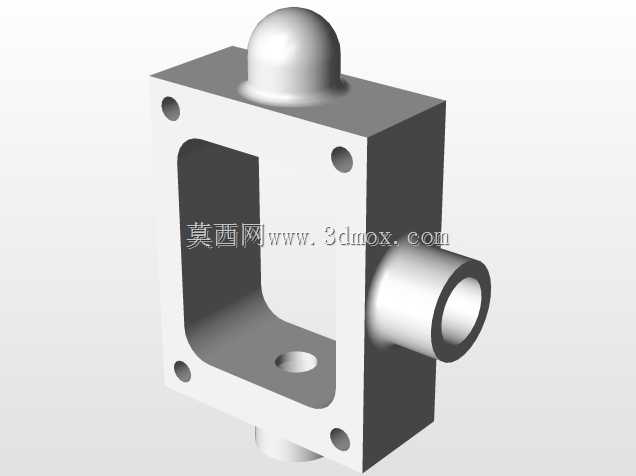

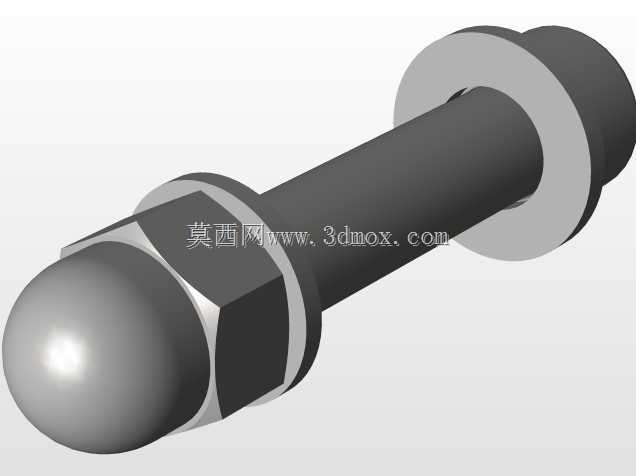

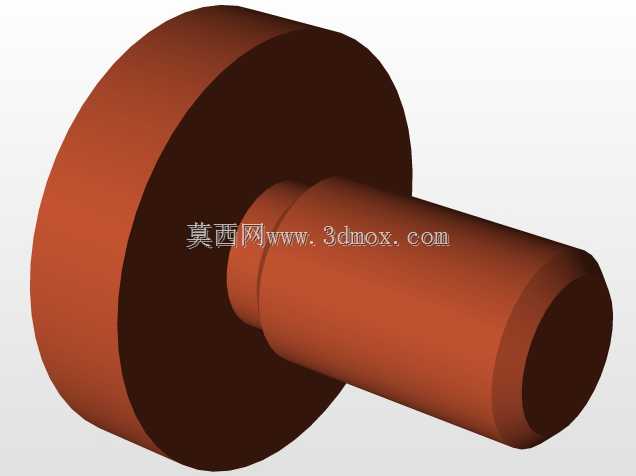

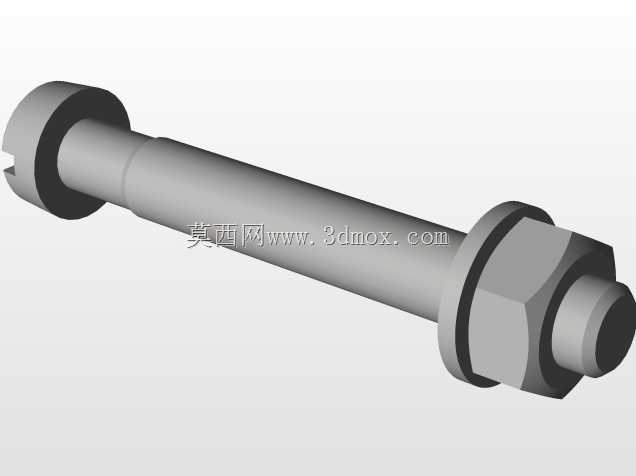

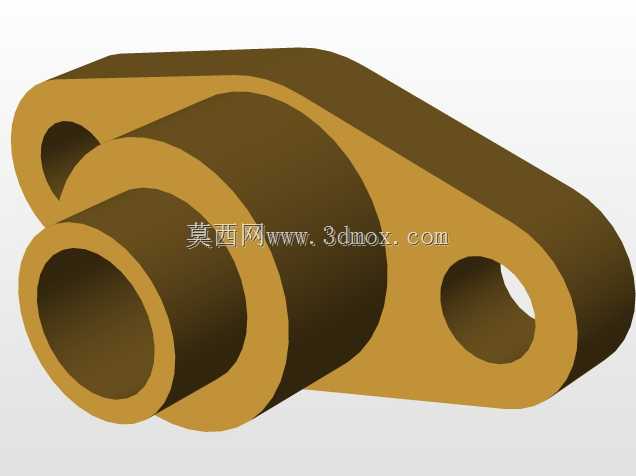

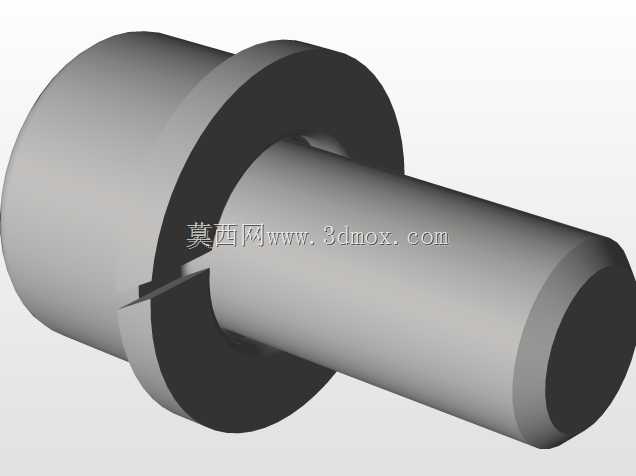

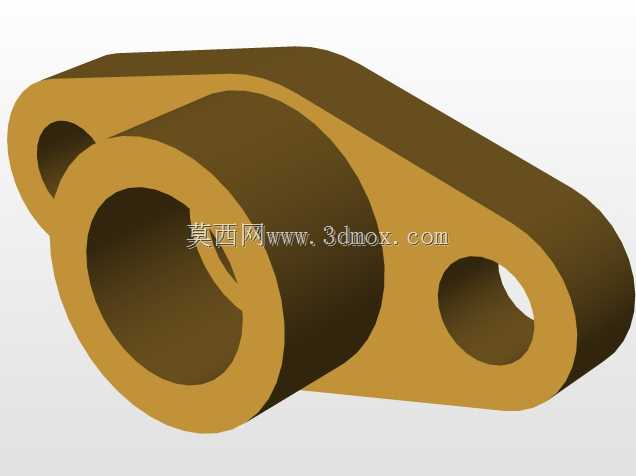

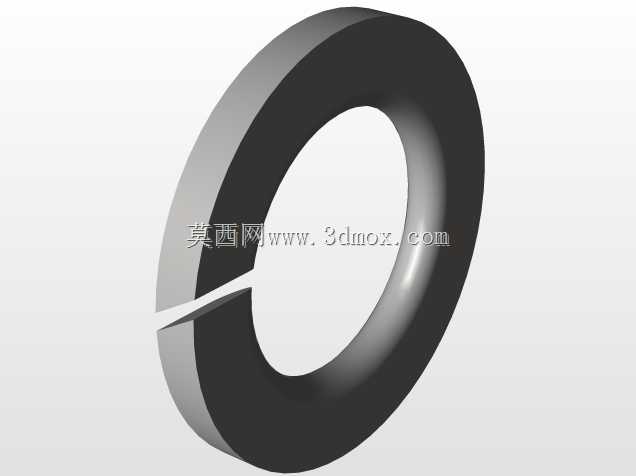

这款立式双缸蒸汽动力装置，在小型蒸汽动力应用场景中有着明确的适配方向，可用于复古动力模型展示、小型实验台动力输出、科普教学演示装置等场景，区别于传统单缸蒸汽机的动力输出不连续问题，双缸错相位布置的结构能让曲轴转动过程中始终有气缸处于做功冲程，大幅降低输出扭矩的波动幅度，让动力输出更平顺。从功能特性来看，装置集成了可手动操控的变速换向机构，通过调整变速杆的位置，不仅能改变动力输出的转速区间，还能直接切换输出轴的旋转方向，实现倒挡功能，无需额外加装外置换向齿轮组，大幅简化了配套传动链路的结构复杂度。设计过程中，首先对配气机构的联动逻辑做了反复校验，两个气缸的进排气阀通过联动摇臂与曲轴偏心轮连接，保证配气相位与活塞运动位置精准匹配，避免出现进排气冲突导致的动力损耗；缸体部分采用立式并列布置，整体重心落在安装底座的中心区域，能降低设备运行时的振动幅度，底座上预留的安装孔位可直接固定在实验台架或展示基座上，安装边界清晰，无需额外设计转接支架。管路布局上，主进气管路同时为两个气缸分配高压蒸汽，各支路的密封结构采用锥面配合设计，减少蒸汽泄漏的概率，手动操控杆的布置位置在装置侧前方，操作时不会与运动的连杆、飞轮产生干涉，操作行程经过校核，拨叉滑动过程中能顺畅卡入对应挡位的卡槽，不会出现脱挡、卡滞问题。飞轮布置在输出轴的单侧，通过自身转动惯量储存能量，抵消活塞往复运动产生的速度波动，让输出端的转速更稳定，连杆与曲轴的连接部位采用轴瓦配合结构，能承受长期往复运动带来的磨损，日常维护时只需定期加注润滑脂即可保证运行顺畅。整体结构的所有运动部件都做了运动干涉校验，动态模拟过程中，活塞往复运动、连杆摆动、配气摇臂动作、飞轮旋转、换挡机构动作都能按照真实机械逻辑运行，可直观展示蒸汽动力从热能到旋转机械能的转换全过程，也能为小型蒸汽动力装置的结构优化、传动方案验证提供直观的参考依据，帮助设计人员快速验证配气相位、换向机构逻辑的合理性，减少实物试制过程中的反复修改成本。
