Atom V30cc二冲程航模动力引擎结构

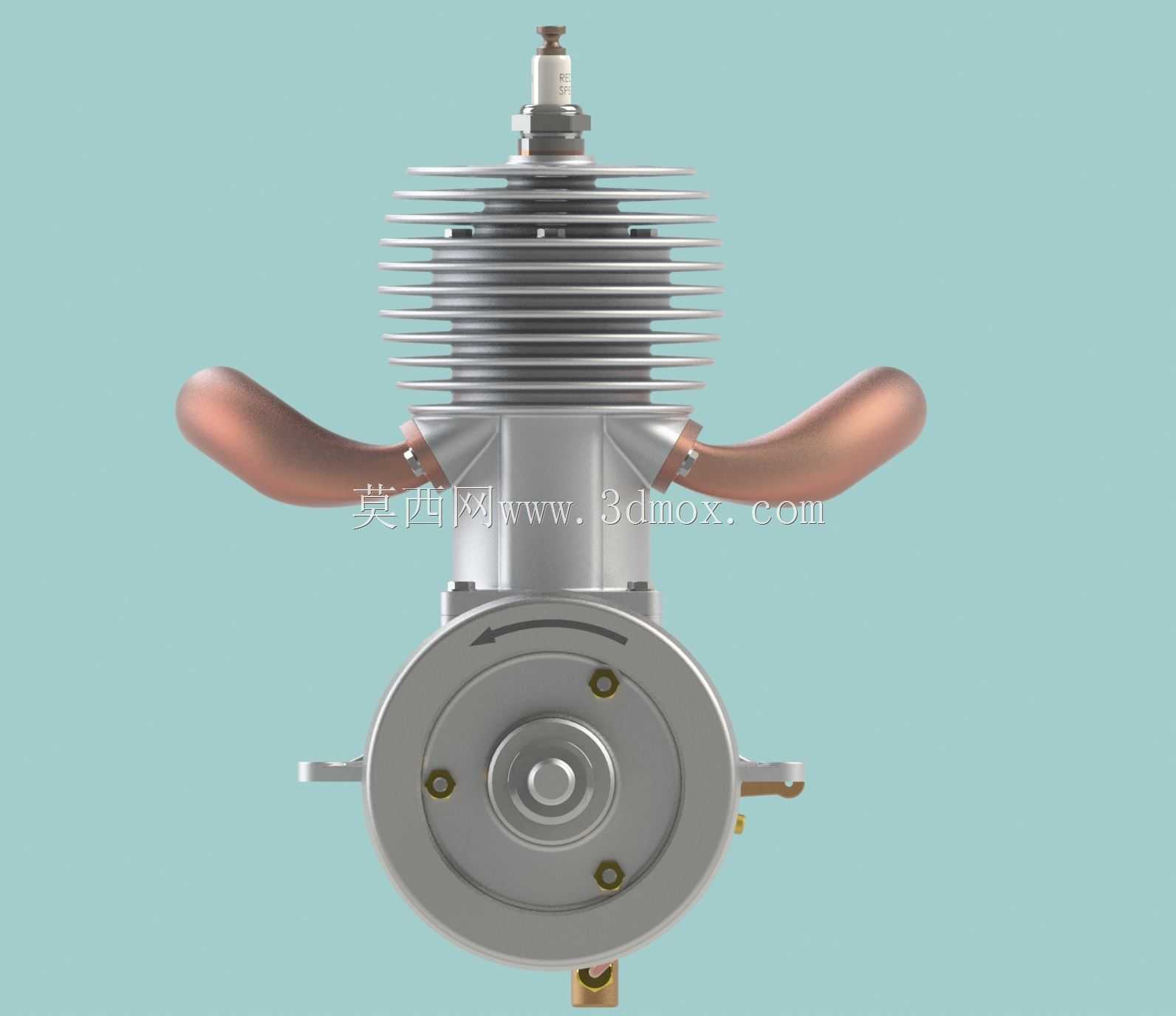

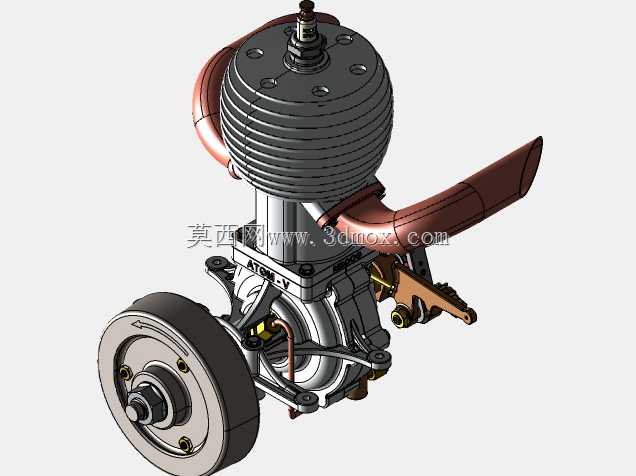

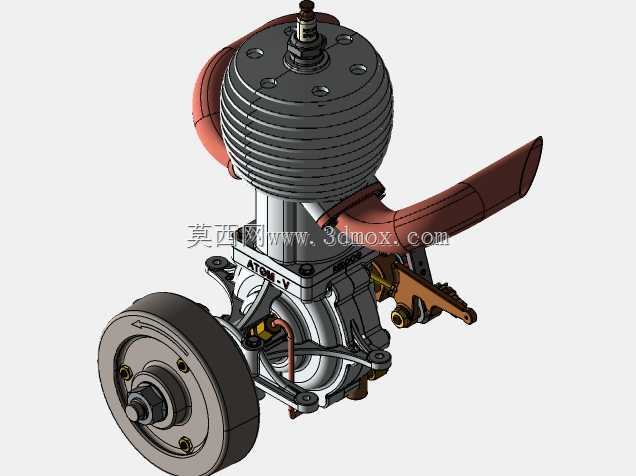

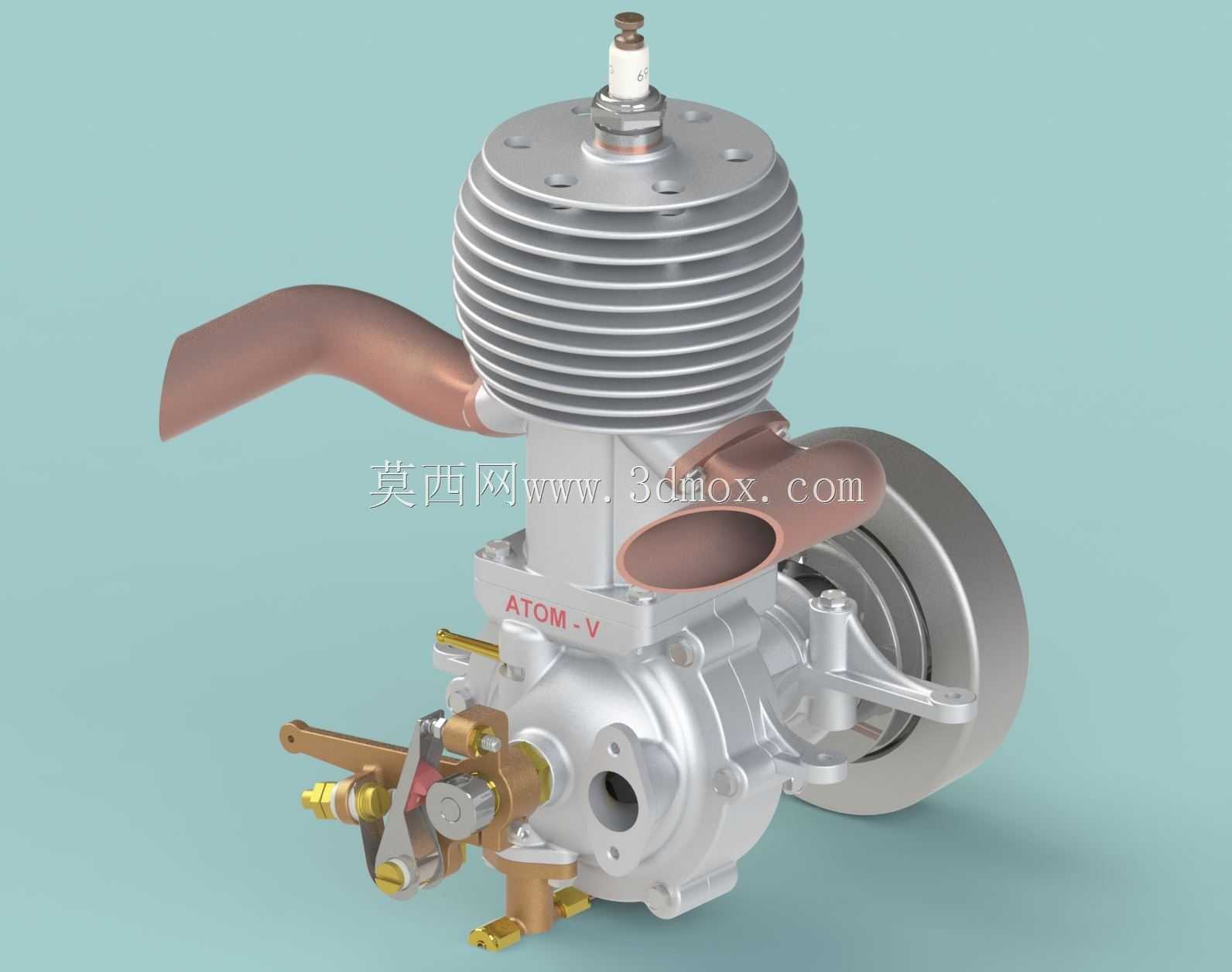

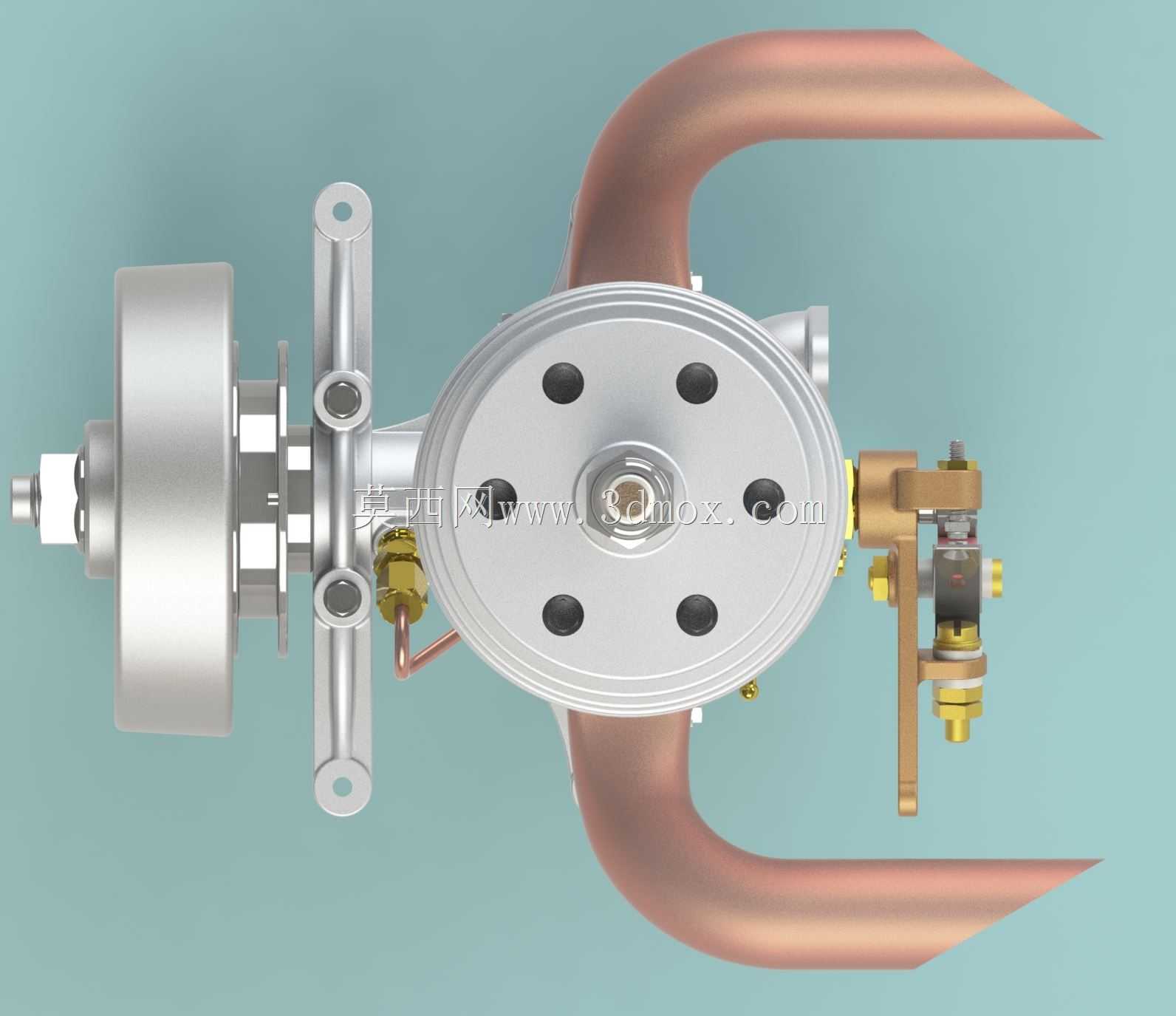

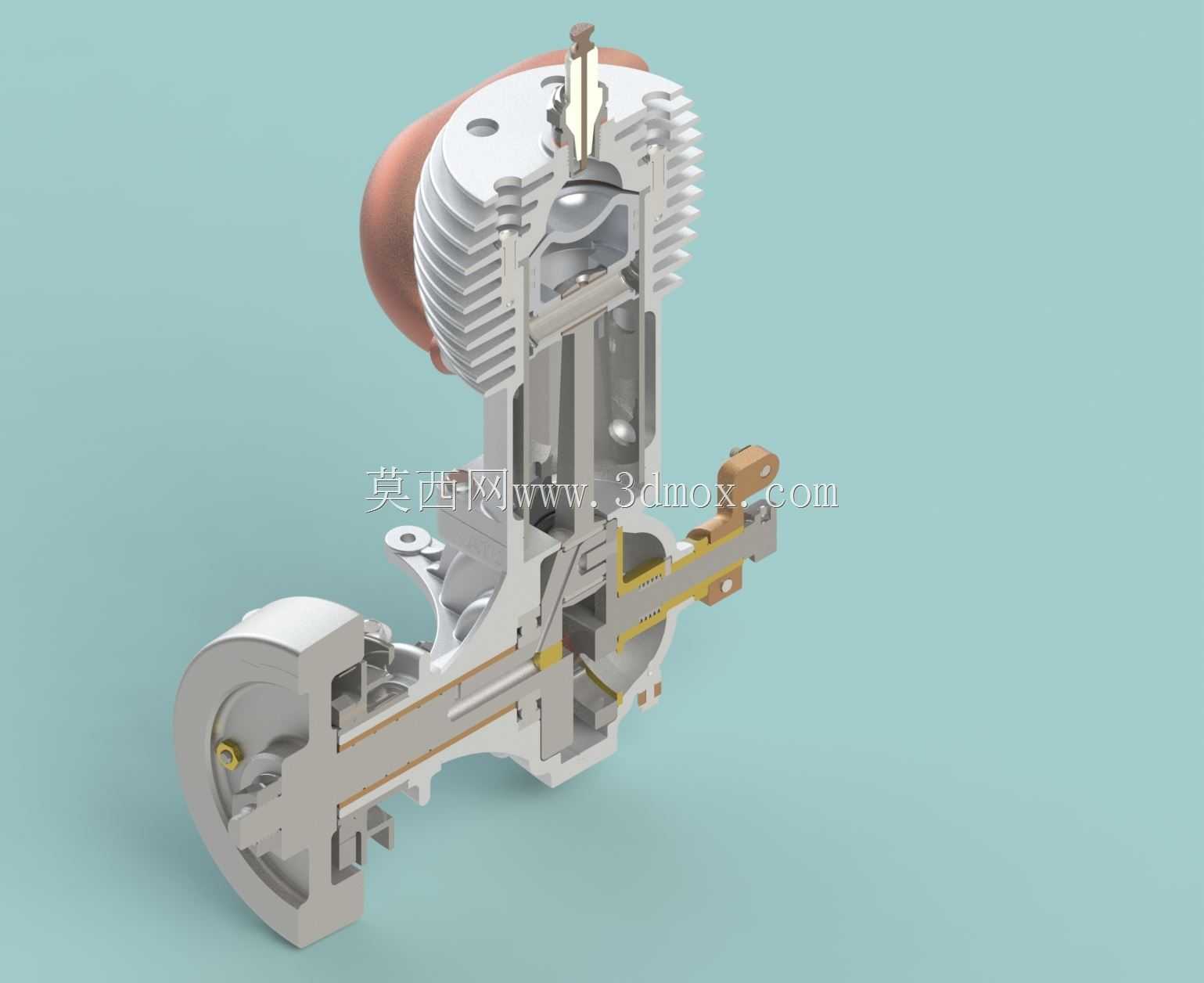

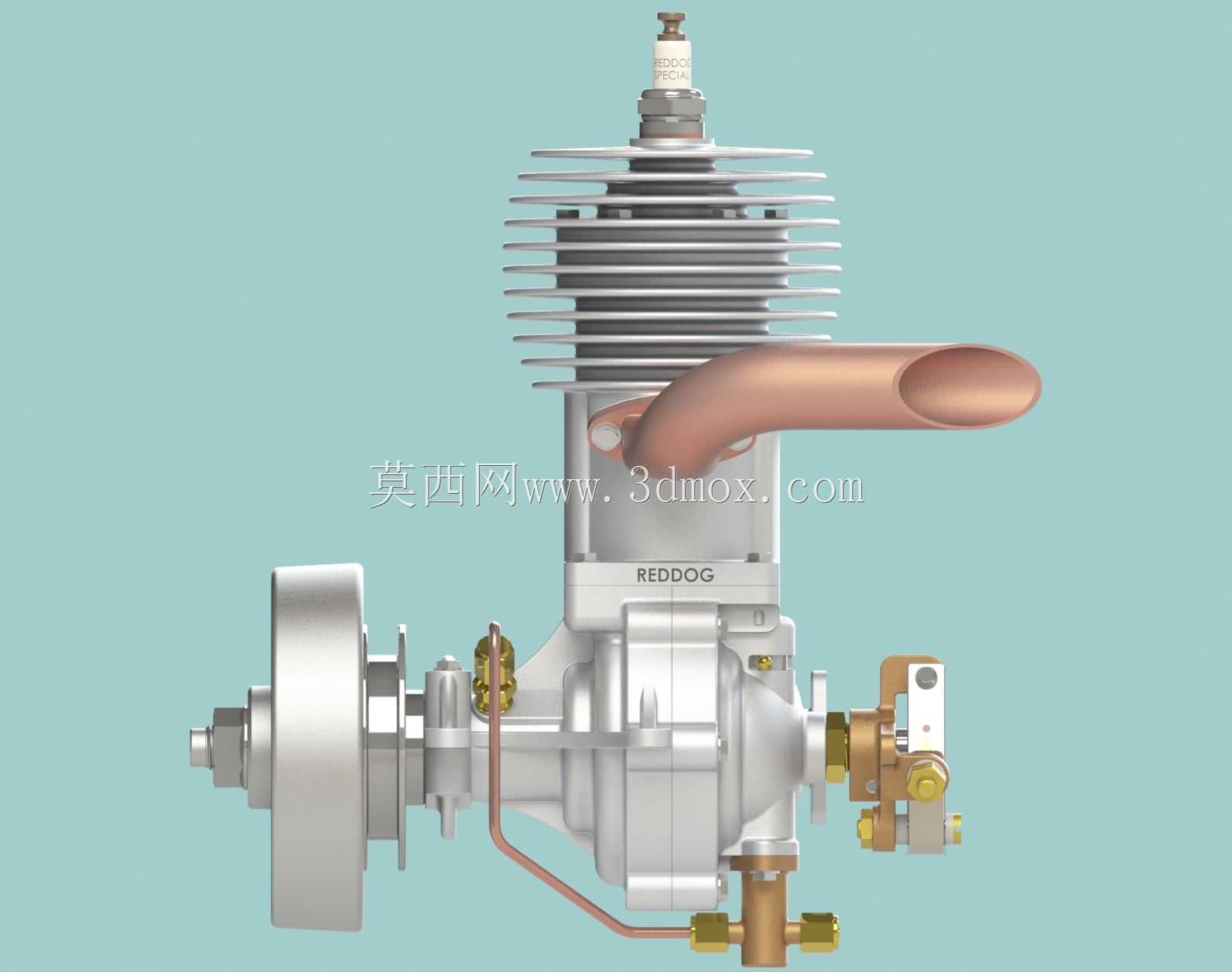

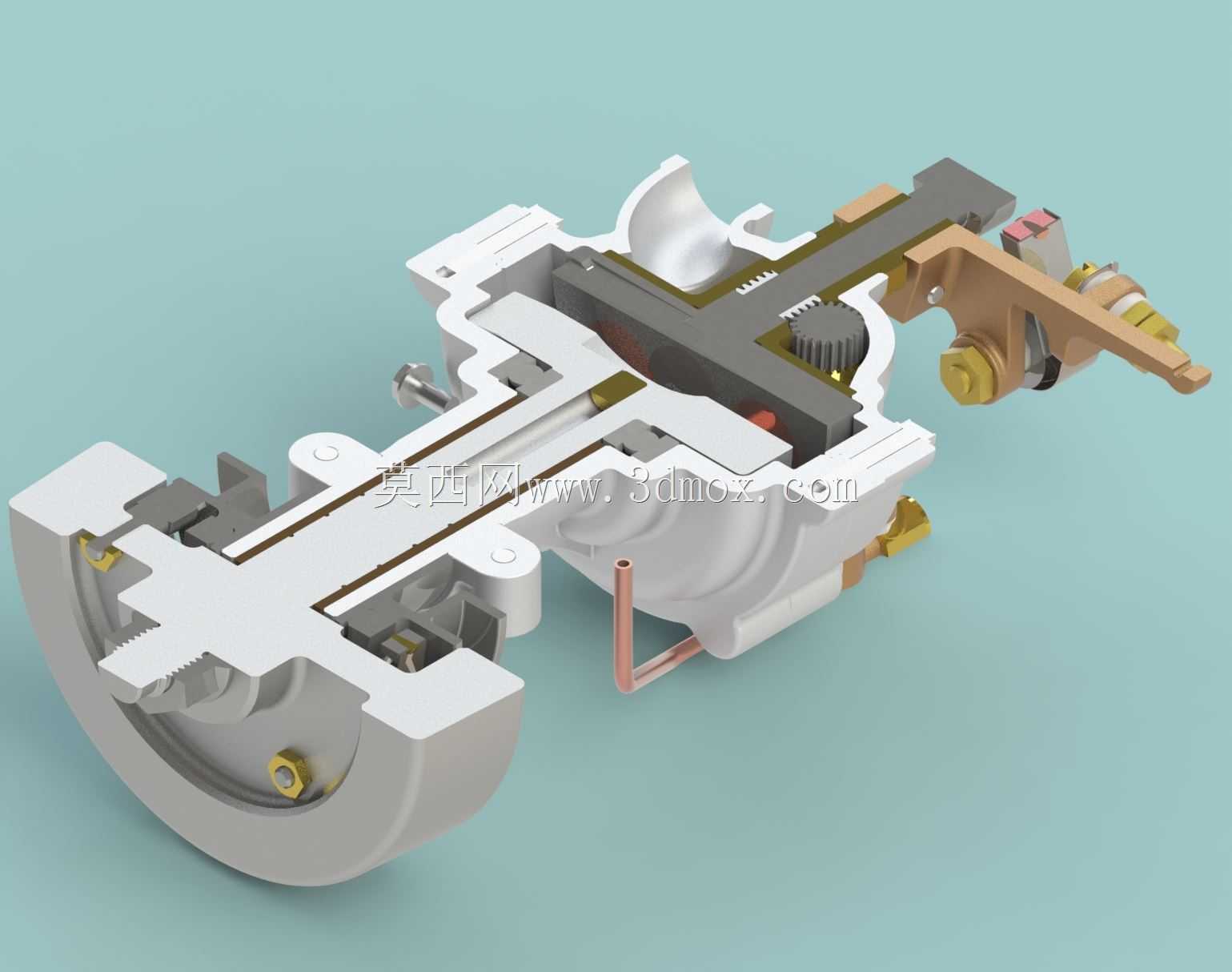

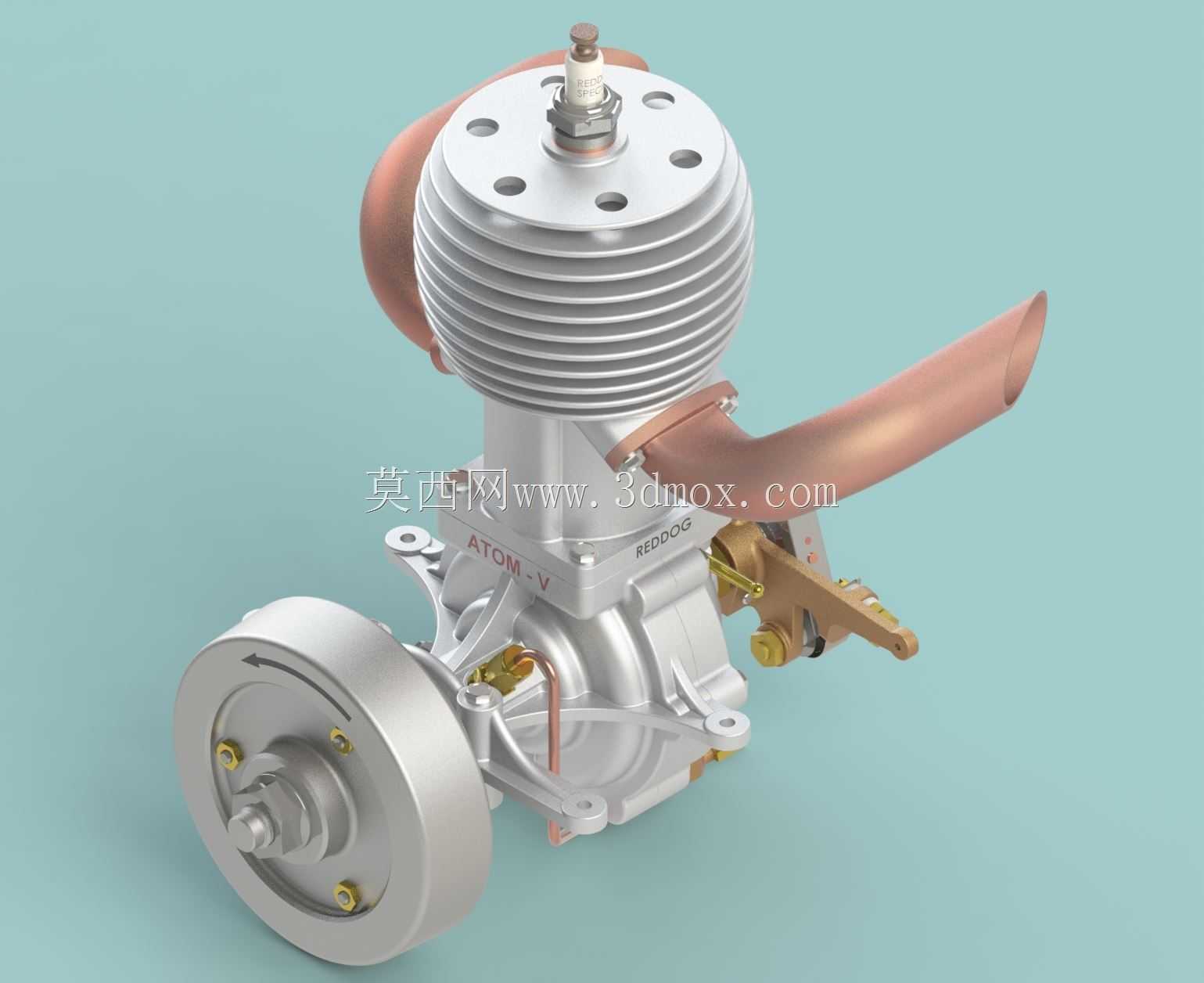

这款小排量单缸二冲程动力单元，核心适配固定翼航模、小型无人动力伞这类对自重与功率密度要求严苛的低空轻型载具场景，也可作为小型便携发电机组、迷你竞速卡丁车的动力源，在轻量化动力需求场景中，其功重比优势远高于同排量四冲程结构。整机采用风冷散热设计，缸体外壁密布环形散热鳍片，无需额外搭载水冷管路与散热模组，能大幅降低动力系统总重，同时减少外围管路的故障点，适配户外无复杂维护条件的使用场景。设计阶段针对原结构的动平衡缺陷做了针对性优化，曲轴配重重新核算调整，搭配带滚柱轴承的钢质连杆，将高转速工况下的往复惯性力控制在合理区间，运行时的整机振动幅度明显降低，能减少动力输出端的连接结构疲劳损耗，延长整机连续运行时长。气缸部分采用铸入式传输端口结构，无需额外加工分体式气道密封面，降低了气道漏气风险，同时配套设计了独立的气缸盖密封结构，保证压缩冲程的缸压稳定性。供油系统保留了独立油泵结构，能在高转速、大倾角飞行姿态下持续稳定输送燃油，避免化油器因供油中断出现熄火问题，适配航模飞行时的复杂姿态变化。点火组件采用成熟的磁电机断电器结构，安装在曲轴侧端，无需额外外接点火电源，简化了整机的电气接线逻辑。排气侧搭配定制的铜质弯管排气结构，长度与弯折角度经过匹配调校，能利用二冲程发动机的排气脉冲效应提升进气扫气效率，优化中高转速区间的动力输出曲线。整机安装边界围绕轻量化载具的安装位设计，曲轴输出端位于前端带定位凸台，可直接连接螺旋桨桨座或传动链轮，机身侧部预留的安装支耳带标准安装孔位，无需额外制作转接支架即可完成固定，整体径向尺寸控制紧凑，不会在小型航模机身内占用过多横向空间，侧置的化油器与油门摇臂结构预留了足够的操纵拉杆安装空间，方便后续调试油门行程。
