两轮差速驱动教学移动机器人结构

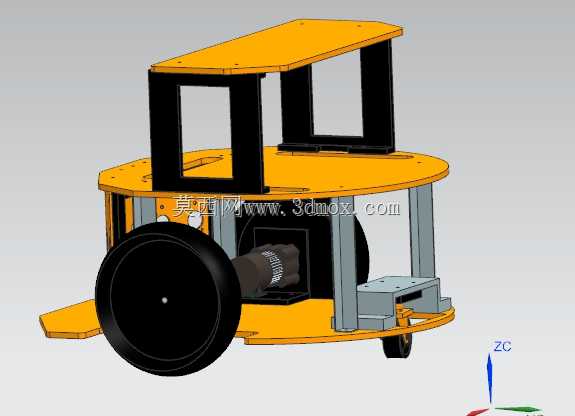

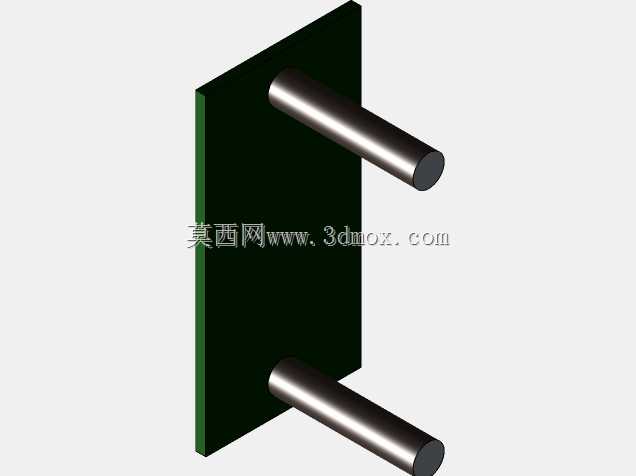

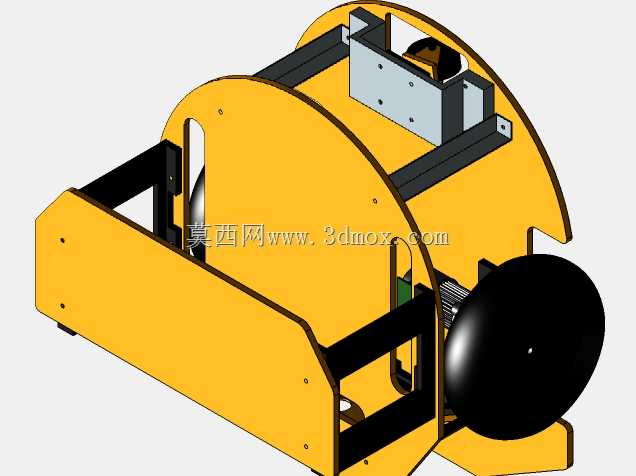

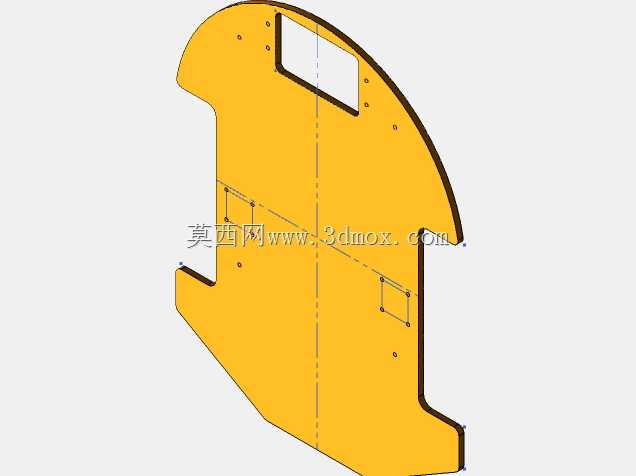

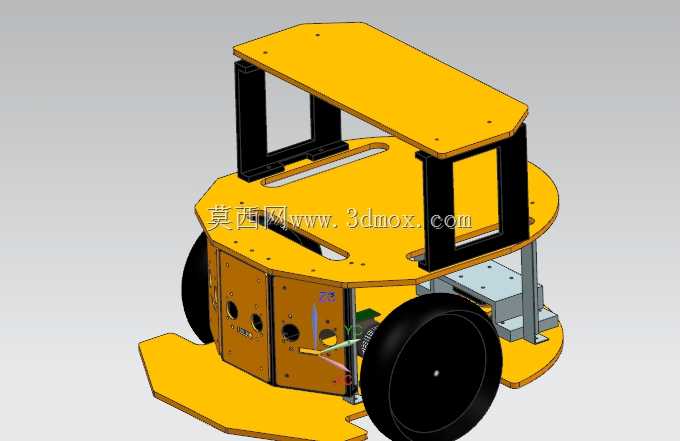

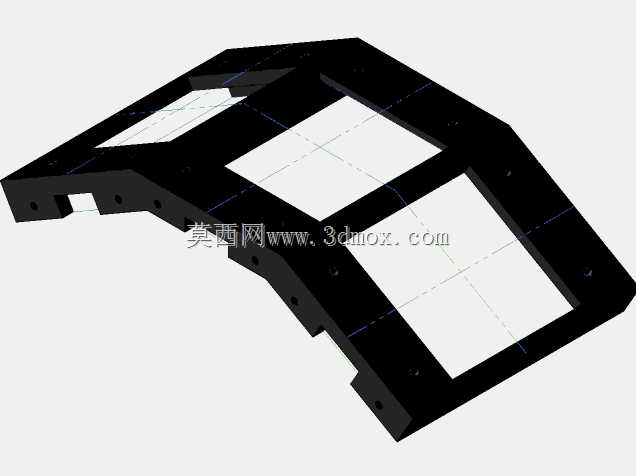

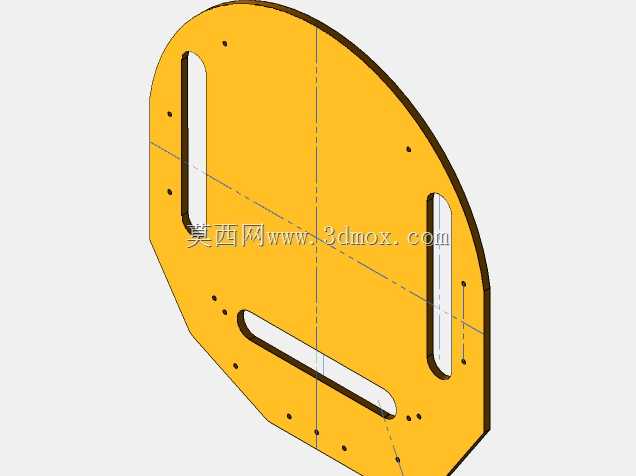

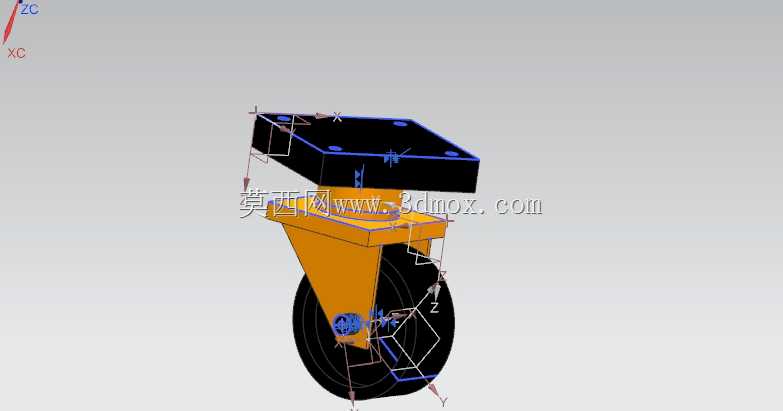

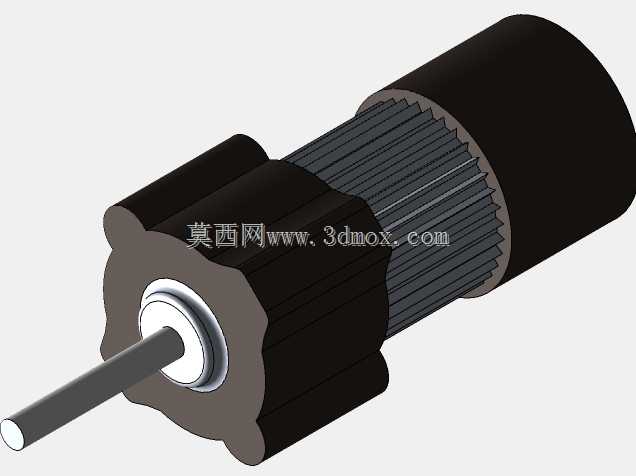

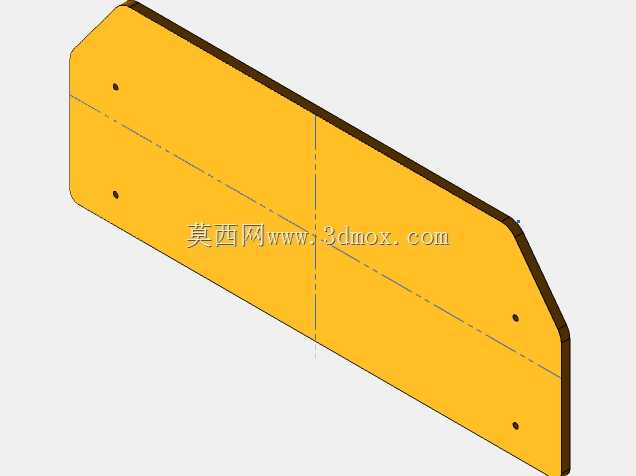

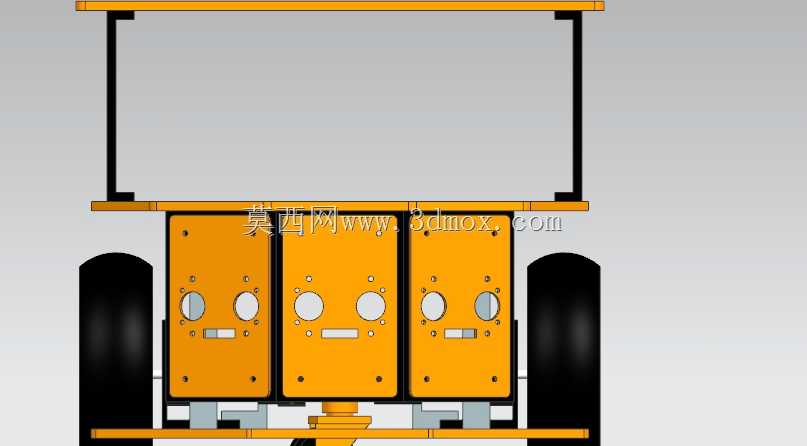

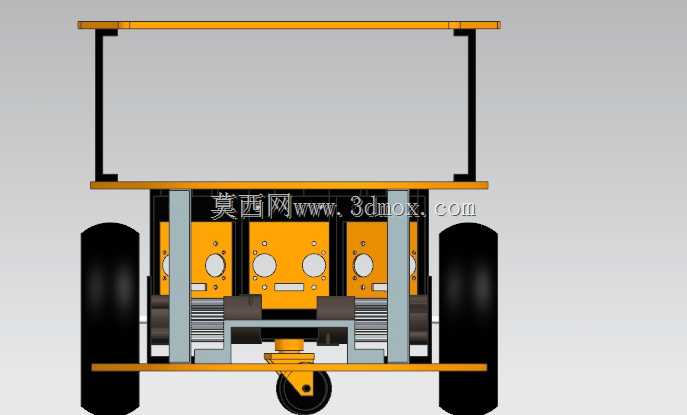

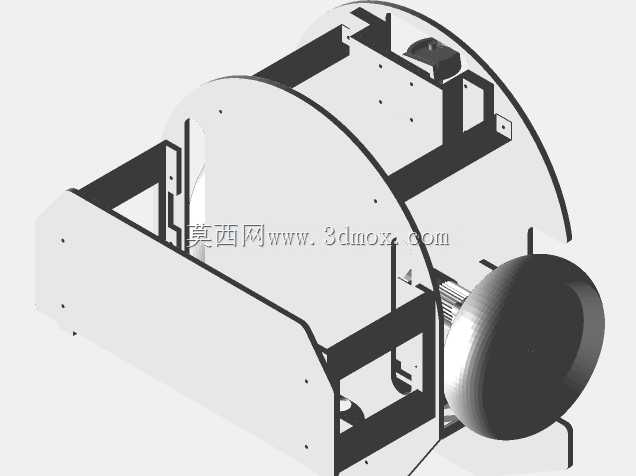

这款轮式移动底盘主要面向高校机器人工程、自动化专业的实验教学场景，可作为ROS导航、运动控制算法验证的硬件载体，也能拓展搭载机械臂、视觉传感器完成复合作业任务。底盘采用两轮差速驱动架构，左右驱动轮对称布置在机身中部位置，前后预留无动力支撑结构保证行进稳定性，转向时通过两侧驱动轮的转速差实现零半径转弯，适配实验室狭窄通道内的路径规划测试需求。驱动单元选用带编码器的直流无芯电机，可实时反馈轮端转速数据，为里程计解算、闭环速度控制提供精准的信号输入，满足运动控制算法调试时对数据精度的要求。整体架体采用分层式设计，底层为圆形安装基板，预留了电机安装位、电池仓固定孔、驱动电路安装区域，所有安装孔位均按照常用电子元器件的安装尺寸做了适配，可直接固定常规规格的电机驱动板、主控板、传感器模块，无需额外做转接件加工。中层通过四根立式支撑柱连接上层置物平台，上层平台可搭载工控机、激光雷达、视觉相机等外设，支撑柱的高度预留了足够的接线空间，避免线束挤压弯折造成接触不良。机身侧面采用拼接式围板结构，既可以遮挡内部线路提升整体规整度，也预留了散热开孔保证电路元件长时间运行时的热量散出，围板通过快拆螺丝固定，方便调试时快速拆装检查内部接线。底盘的轮距与轴距参数经过匹配设计，保证运行时的重心落在两轮支撑面中心位置，搭载额定负载时不会出现侧倾风险，底部离地间隙适配实验室常规的平整地面，可顺利通过地面的线缆槽、微小接缝等障碍。设计时充分考虑教学场景的改装需求，所有层板均预留了通用的安装孔阵列，使用者可根据实验需求自主加装各类传感器、执行机构，无需对原有架体做大规模切割修改，降低二次开发的加工成本。架体的棱角位置均做了倒角处理，避免调试过程中剐蹭线路或者划伤操作人员，驱动轮的轮面选用防滑橡胶材质，在木质、瓷砖、环氧地坪等实验室常见地面都能提供足够的附着力，避免起步、转向时出现打滑影响控制精度。
