FRC赛事竞技用轻型移动机器人结构设计

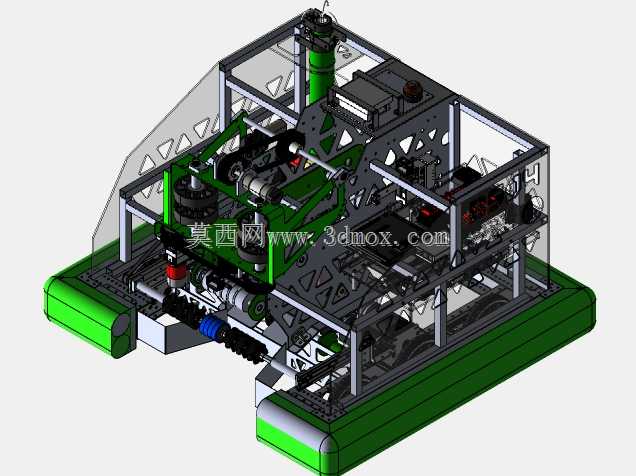

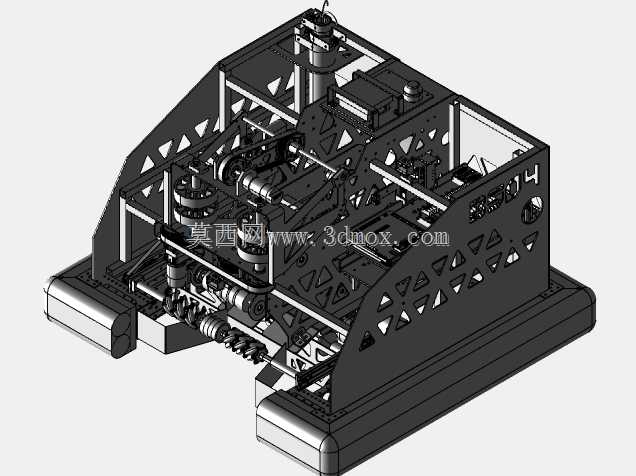

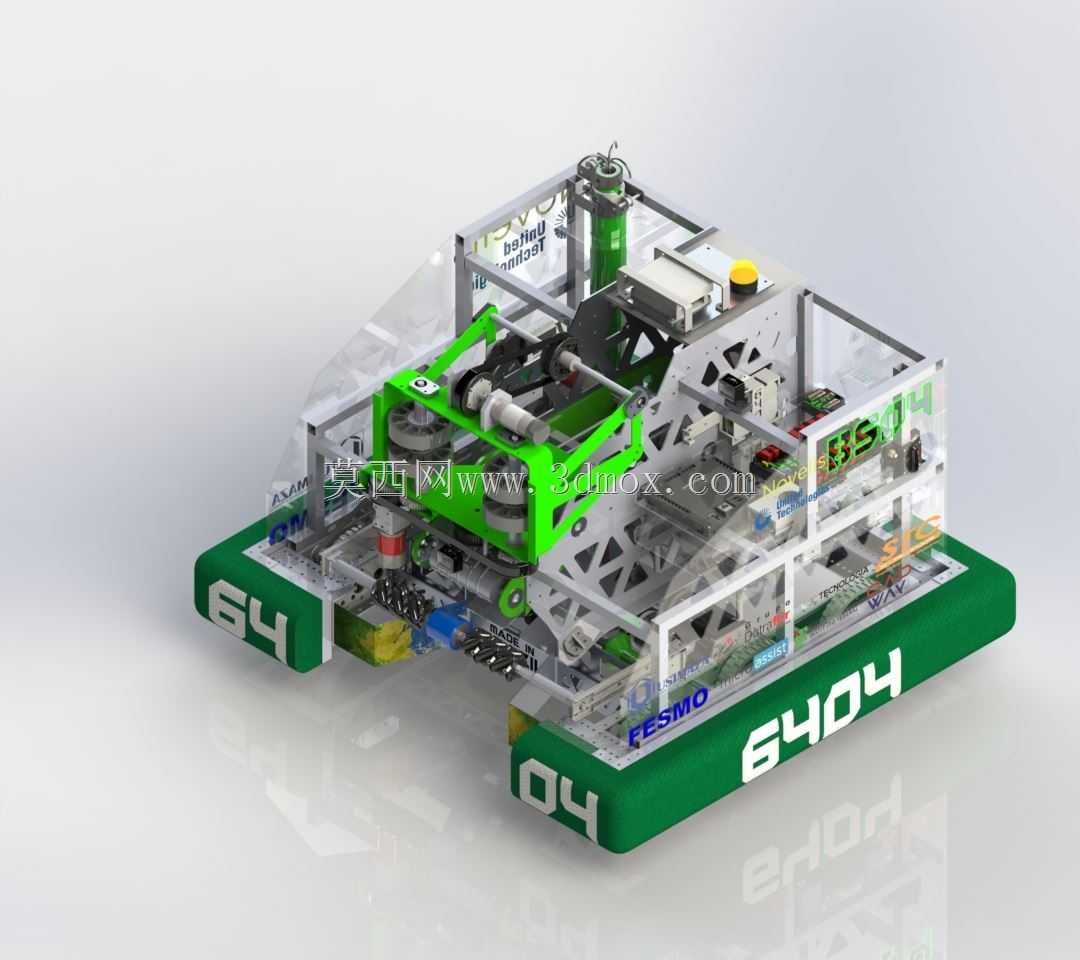

该轮式移动机器人面向青少年机器人竞技赛事场景开发，核心用途是在指定竞赛场地内完成快速机动、道具拾取、投射作业等赛事任务，适配有场地边界限制、对抗性竞技的赛事使用需求。整机设计阶段优先考量低重心布局逻辑，将动力电池、驱动电机、主控电路等重量较大的部件全部布置在底盘下层安装位，上层仅预留功能执行机构与操作组件的安装空间，有效降低高速转向、急停启停过程中的侧翻风险，适配竞赛场景下频繁变向、高速冲刺的机动需求。底盘框架采用镂空铝型材拼接结构，在保证整体结构刚度满足对抗碰撞要求的前提下，尽可能削减非受力区域的材料冗余，控制整机自重以提升加速性能与续航表现，框架各连接点位预留标准安装孔位，可根据不同赛季的任务需求快速更换上层执行模块，无需重新加工底盘主体结构。行走系统采用四轮差速驱动方案，轮组选用高摩擦系数的包覆式橡胶轮，适配竞赛场地的专用地胶材质，保证急加速、急停过程中轮胎不打滑，轮组安装位设置有高度微调结构，可根据场地平整度快速调整轮组接地压力，避免出现单轮悬空导致的动力流失问题。上层功能区域采用透明防护板做外围围挡，既可以直观观察内部机构的运行状态，方便赛前调试与故障排查，也能在对抗过程中阻挡外部冲击，保护内部的传动组件与电路元件不受损坏。机身前端预留功能执行机构的通用安装接口，可根据具体任务需求快速更换拾取、投射、顶升等不同功能的末端模块，接口采用快拆式定位销设计，无需额外工具即可完成模块更换，适配赛事间隙的快速调整需求。整机安装边界严格控制在赛事规则限定的尺寸范围内，所有外凸部件均做圆角钝化处理，避免对抗过程中出现部件卡滞、刮蹭场地防护结构的问题，机身顶部设置的急停按钮处于操作人员伸手可及的位置，满足赛事安全规范要求。电路走线全部沿框架内侧的走线槽布置，避免运动部件剐蹭线路造成短路故障，各电路模块之间采用快插接头连接，方便故障部件的快速替换，减少赛前调试的准备时间。
