单自由度物体转移轮式机械臂结构

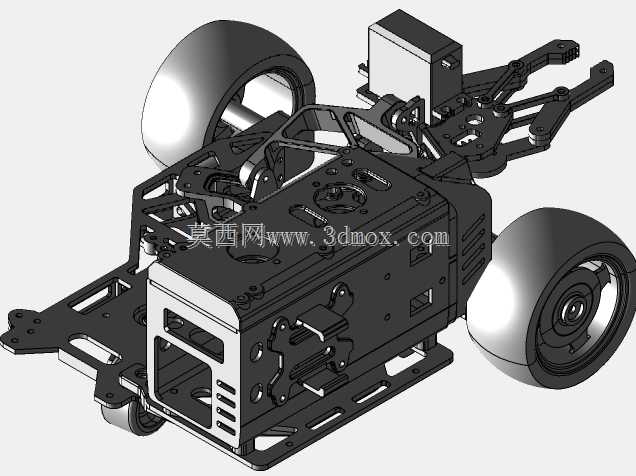

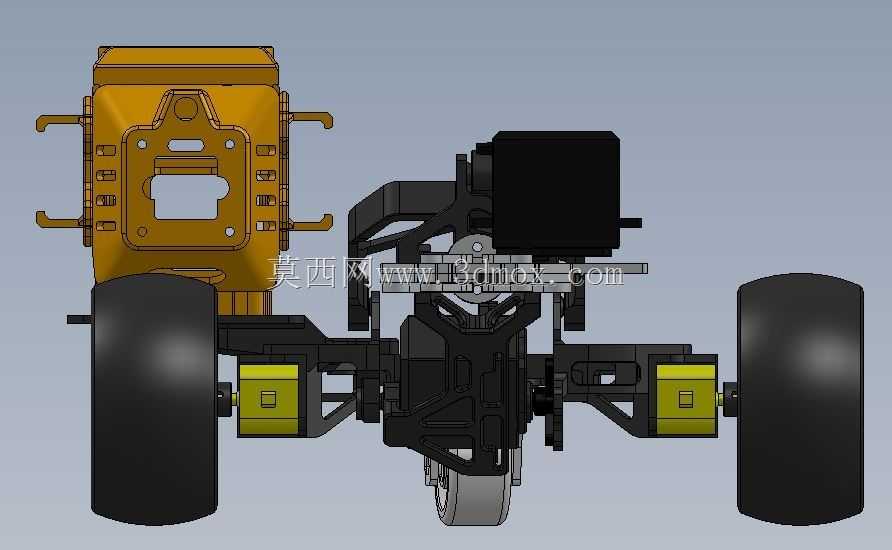

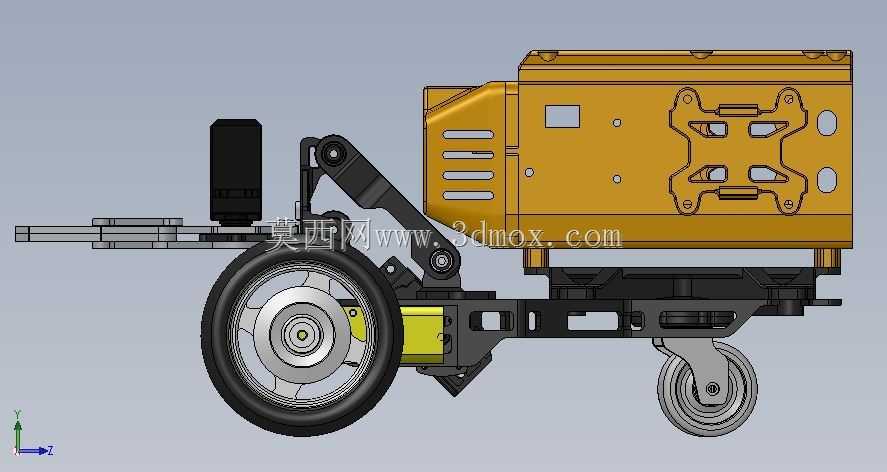

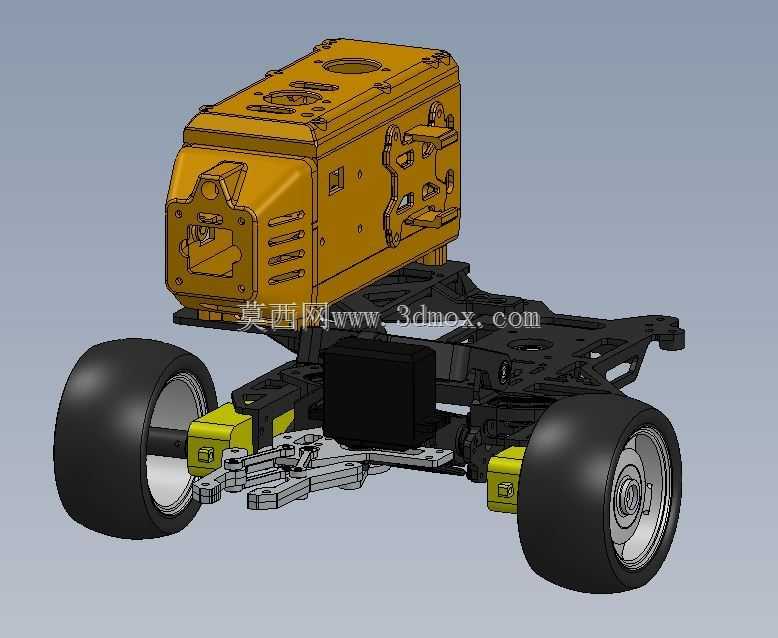

该单自由度物体转移机械臂主要面向产线工位间短距离物料转运、轻型工件工位转移场景，适配电子组装、小五金加工等行业的轻载移载需求，可完成固定轨迹下的工件取放与短距离移位作业，替代人工完成重复性的工件转移操作，降低工位间重复搬运的人力消耗。从结构设计逻辑来看，整体采用轮式移动底盘搭配单自由度摆臂取料机构的组合方案，底盘采用大小轮布局，单侧大直径驱动轮搭配后部小直径万向从动轮，既保证移动过程中的通过性，也能缩小整机转弯半径，适配车间内狭窄的工位通道通行需求。驱动轮集成轮毂式动力单元，省去额外的传动链结构，减少传动环节的间隙累积，提升移动定位的重复精度。上部的机械臂采用单自由度摆转结构，臂端配置平推式夹取接口，可适配夹爪、真空吸盘等不同取料末端，对应不同材质、外形的轻型工件取放需求；臂部的摆转驱动采用侧置安装的动力单元，通过连杆结构实现臂部的抬升与前伸动作，单自由度的设计在保证核心移载动作需求的前提下，大幅简化控制逻辑，降低设备调试与后期维护的难度，也能减少多关节叠加带来的累计误差，提升取放动作的可靠性。机身主体采用框架式钣金结构，上部预留多组标准化安装孔位，可根据实际使用需求加装传感器、物料检测组件或是辅助定位结构，适配不同现场的安装改造需求；电气元件集成安装在机身中部的封闭腔体内，避免车间内的粉尘、切削液飞溅对电气部件造成损伤，提升设备在车间复杂环境下的运行稳定性。从安装边界来看，整机横向宽度控制在窄通道适配范围内，直行状态下的长度可覆盖相邻两个工位的间距需求，臂部摆转至最大前伸位置时，取料端的作业范围可覆盖工位台面的常规取料高度，无需额外抬高工位或是开挖地坑，可直接在现有车间工位布局下投放使用，降低产线改造的配套成本。底盘的轮系安装位置经过重心匹配设计，臂部满载前伸状态下整机重心仍落在轮系支撑范围内，避免取料过程中出现倾翻风险；所有转动铰接位置均配置自润滑轴套，长期运行下无需频繁加注润滑脂，减少日常维护工作量。臂部的连杆传动比经过匹配设计，动力单元输出的扭矩经过连杆放大后可满足额定负载下的抬升需求，同时摆转过程的速度曲线平滑，避免工件转移过程中出现晃动掉落的问题。
