机用快动十字平口夹持工装结构

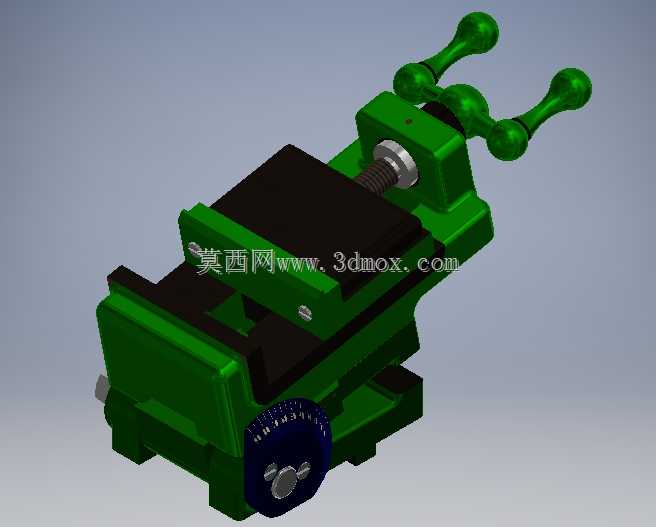

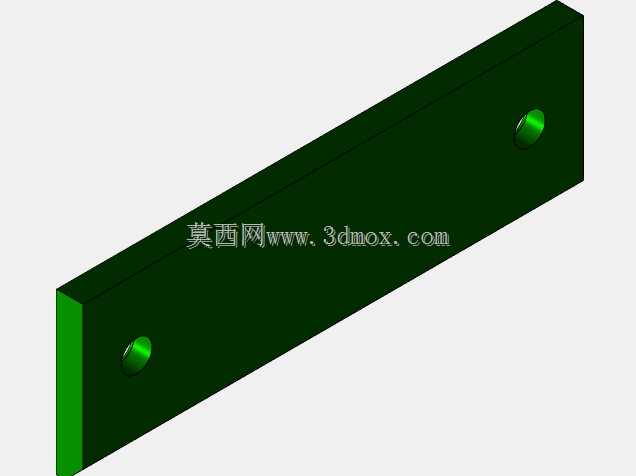

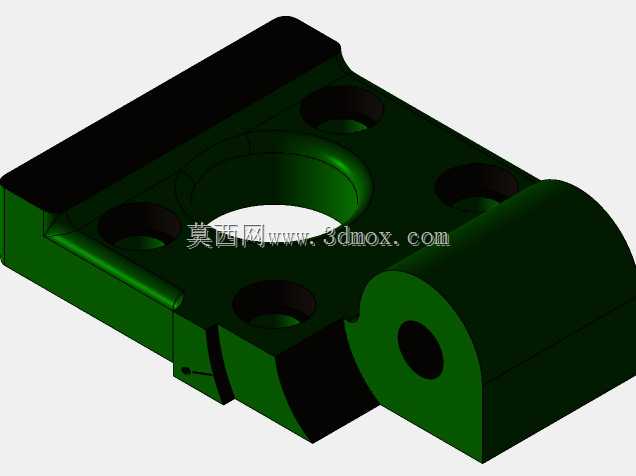

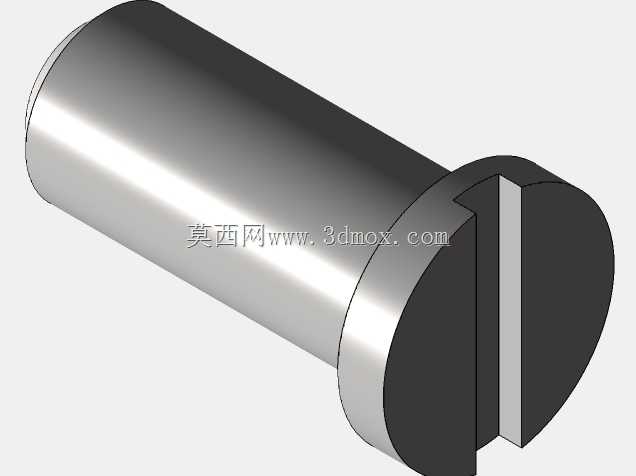

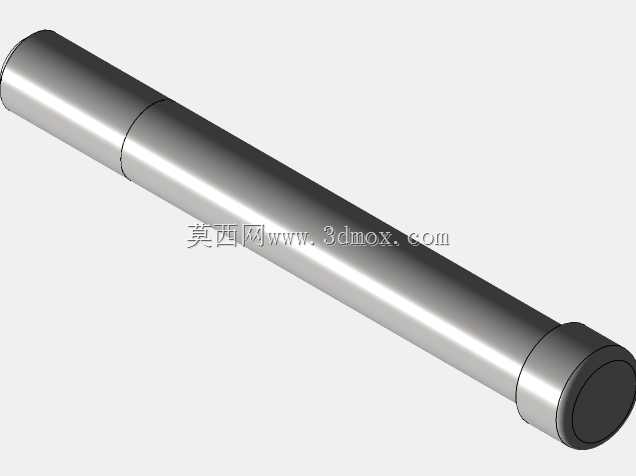

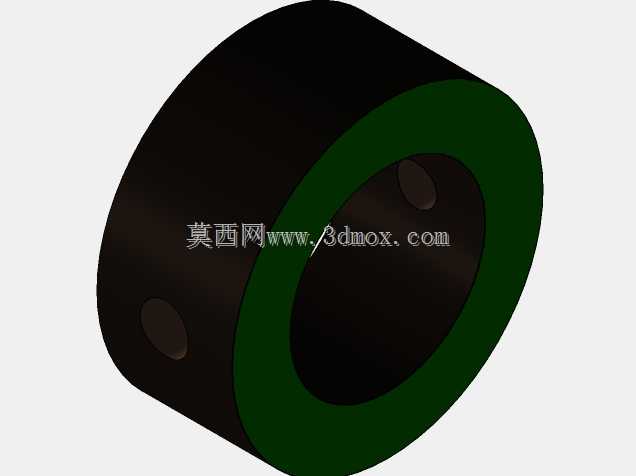

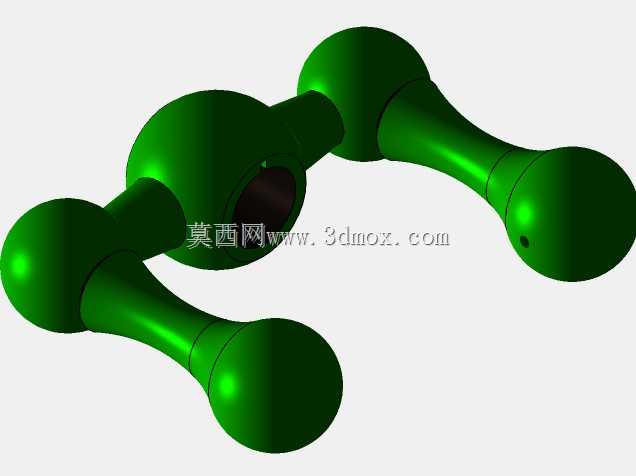

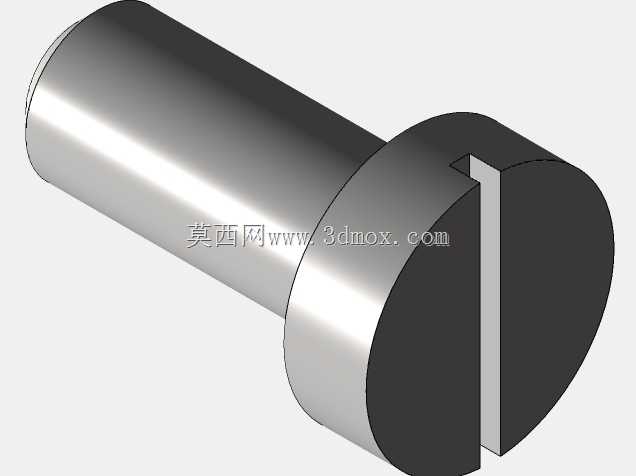

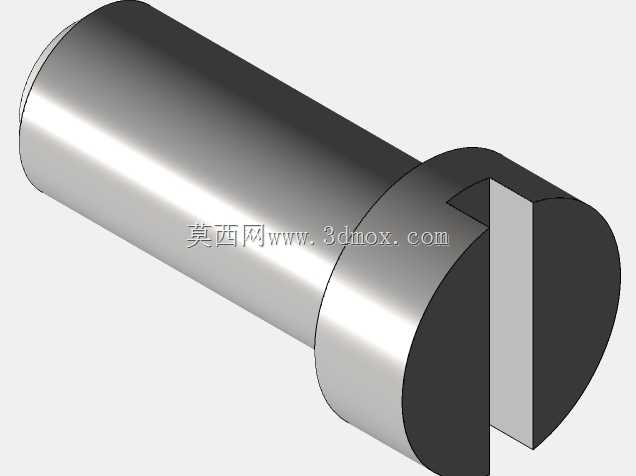

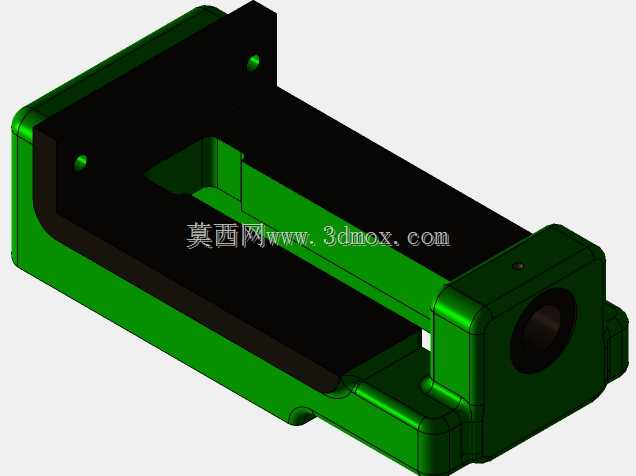

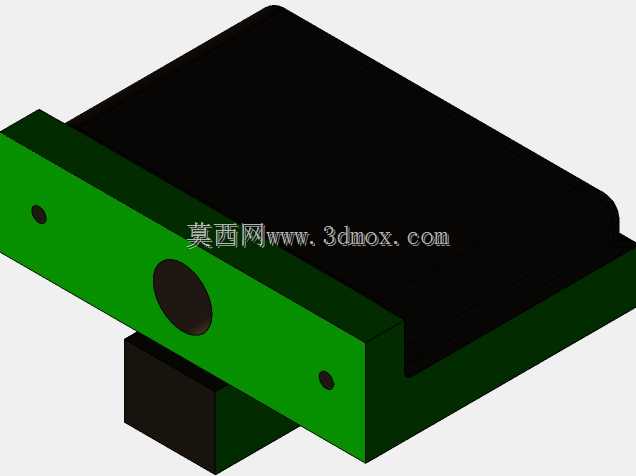

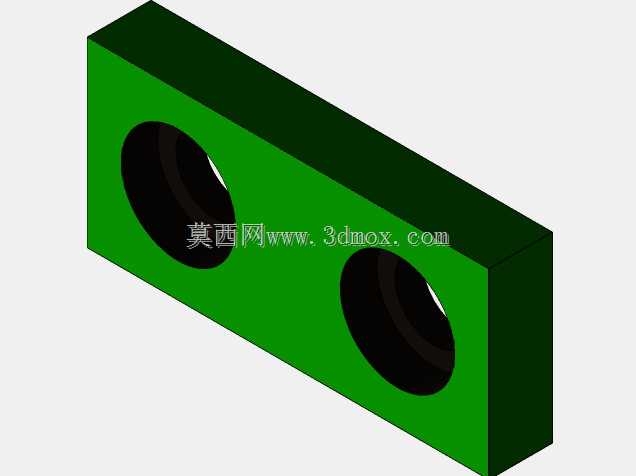

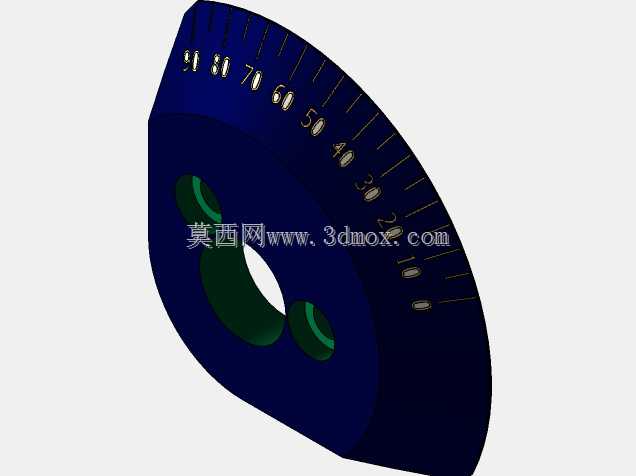

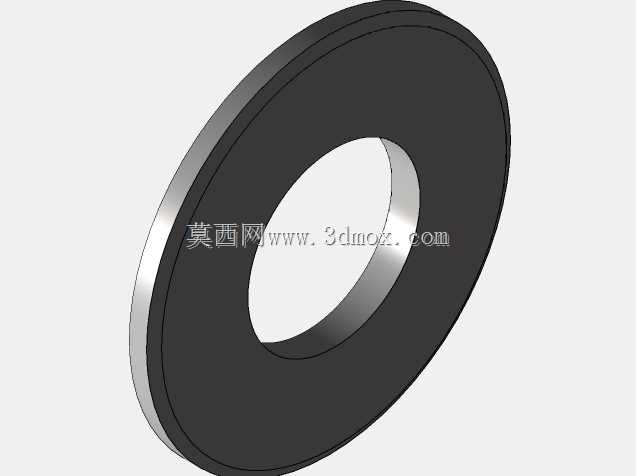

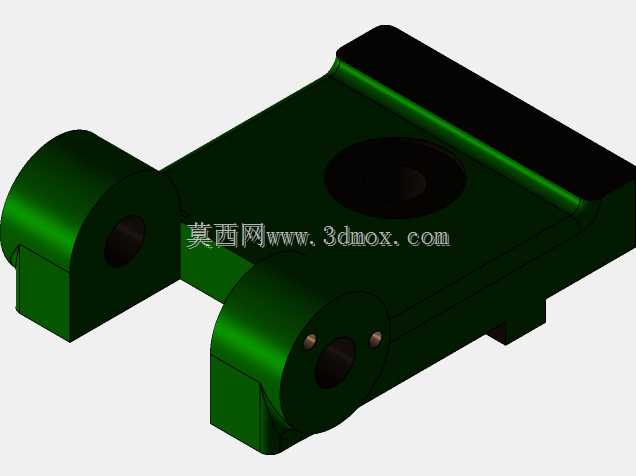

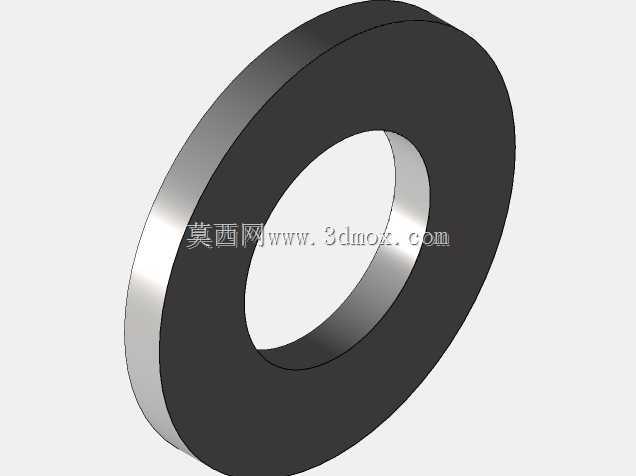

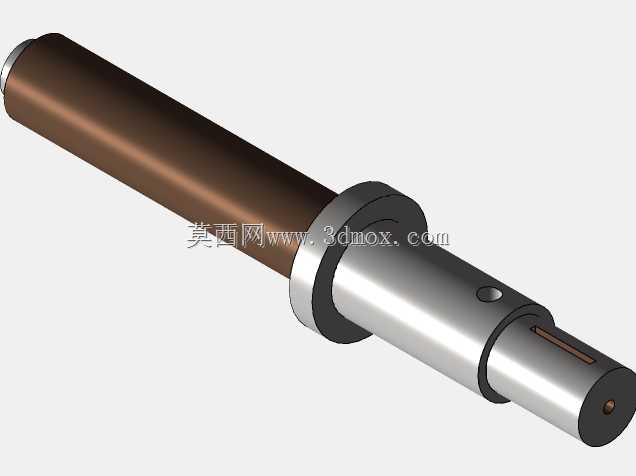

这款十字可调式夹持工装，是铣、钻、磨工序中常用的机用夹持部件，日常在小型台式铣床、钻床、工具磨床的作业场景里出镜率极高，也可适配钳工划线、小型零件修配的台架安装需求。区别于普通固定式平口钳，它自带十字方向的双轴进给结构，固定钳身的底座集成了横向与纵向的滑动导轨副，操作人员无需反复松夹调整工件装夹位置，仅通过两个带防滑握柄的进给手轮，就能带动活动钳身完成两个垂直方向的位移微调，找正工件加工基准的效率比普通固定钳提升近四成，尤其适合小批量多工序的零散零件加工场景。从结构设计逻辑来看，钳体采用整体式铸铁基座搭配经淬火处理的45号钢钳口，钳口咬合面加工有交叉防滑齿纹，夹持硬度较高的金属工件时不会出现打滑偏移，固定钳口与活动钳口的平行度公差控制在0.02mm/100mm以内，能满足普通机加工的形位公差要求。进给丝杠采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，加工过程中受切削力冲击时不会出现钳口回退松动的问题，手轮端集成的刻度盘每格进给量为0.05mm，操作人员可根据刻度直接控制进给位移量，无需额外借助量具反复测量。底部的安装基面预留了标准T型槽螺栓安装位，可适配多数台式机床的工作台T型槽间距，安装时仅需将基座定位键卡入工作台T型槽，拧紧压紧螺栓即可完成固定，无需额外制作过渡连接法兰。钳身的滑动导轨面采用燕尾槽结构配合塞铁间隙调整机构，长期使用出现导轨磨损间隙后，可通过调整塞铁的压紧螺钉重新消除导轨间隙，始终保持进给运动的平稳性，不会出现窜动影响加工精度。双握柄的手轮设计兼顾了快速进给与微调的操作需求，大距离移动时可双手握持手轮快速转动丝杠，接近目标位置时单手握持手轮小幅转动即可完成精准微调，操作手感符合一线操作人员的使用习惯。钳身底部的旋转刻度盘可实现钳体360度水平旋转，刻度盘每格分度值为1度，加工带角度的斜面、斜孔时，可直接转动钳体对准刻度完成角度调整，无需重新装夹工件找正角度，进一步拓展了工装的适用场景。
