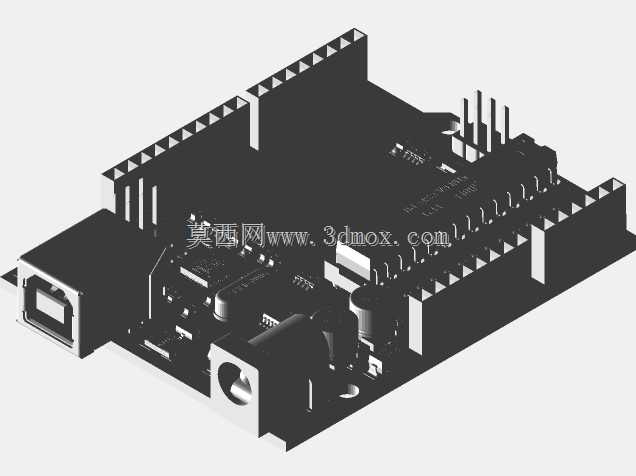

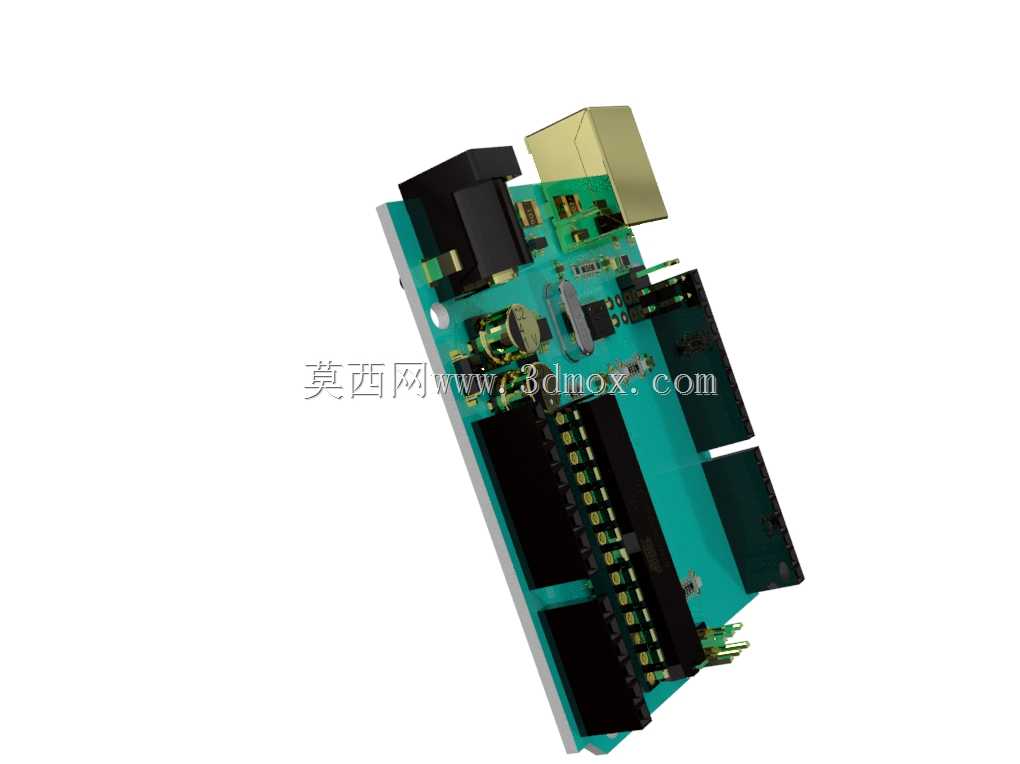

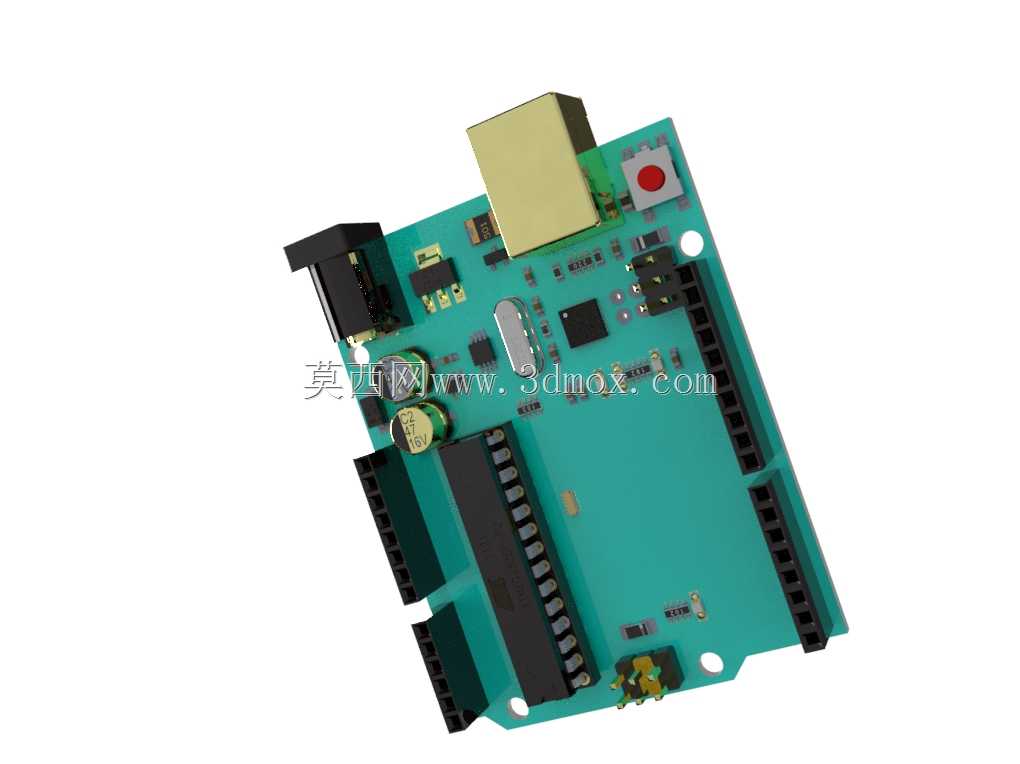

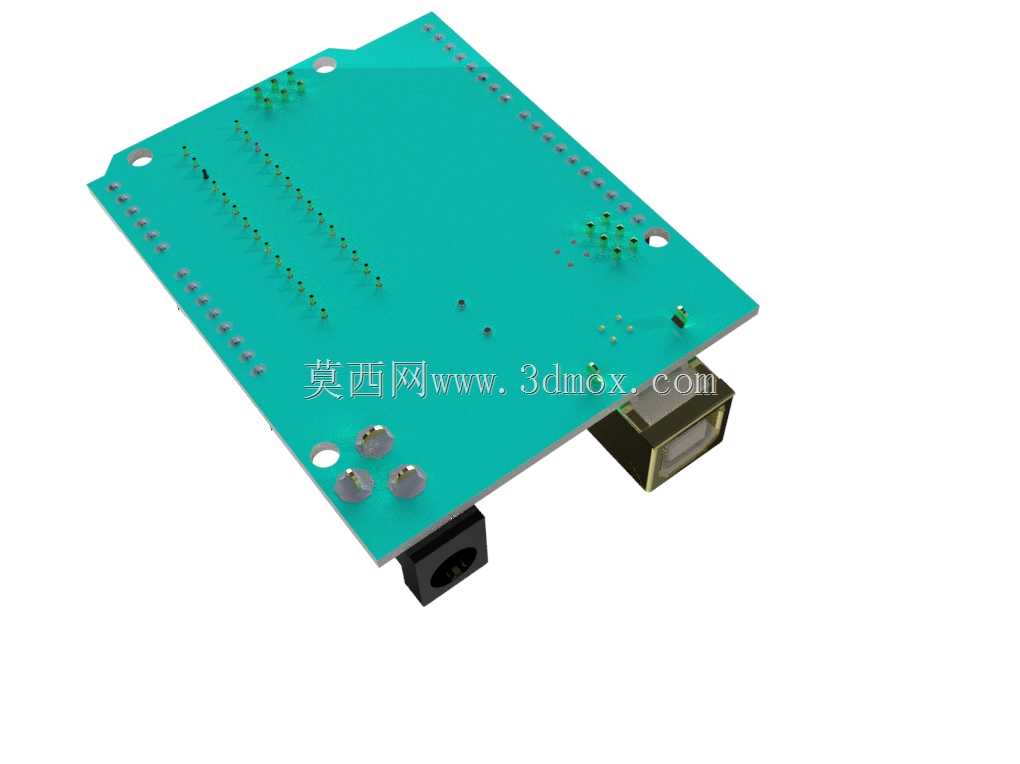

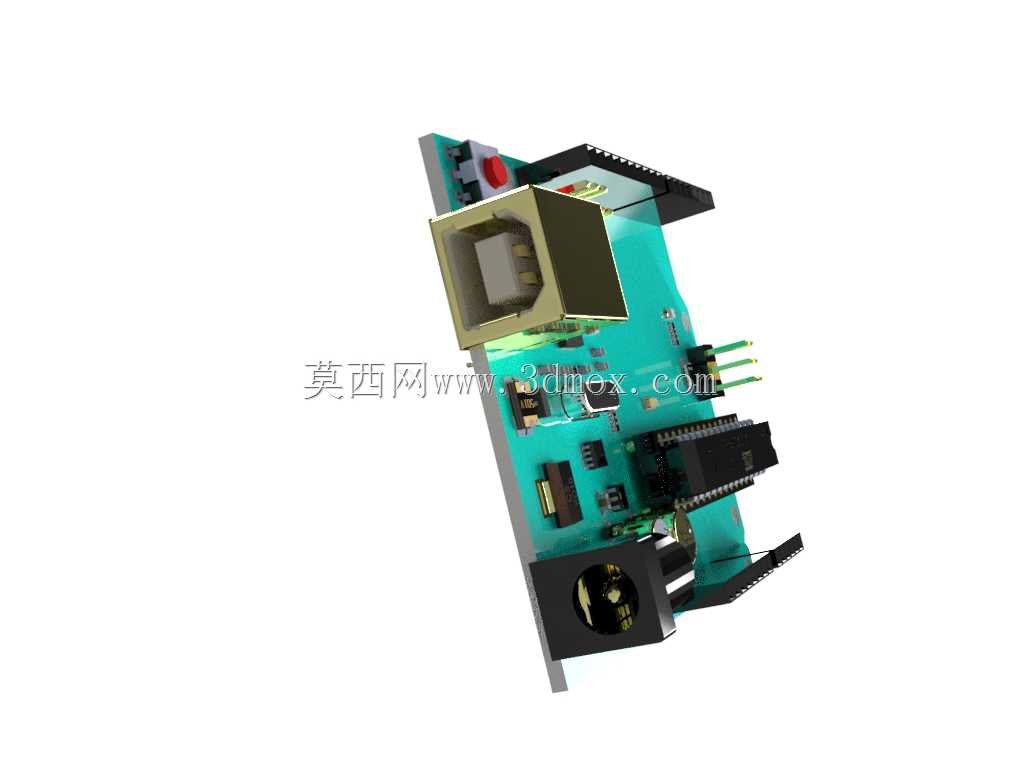

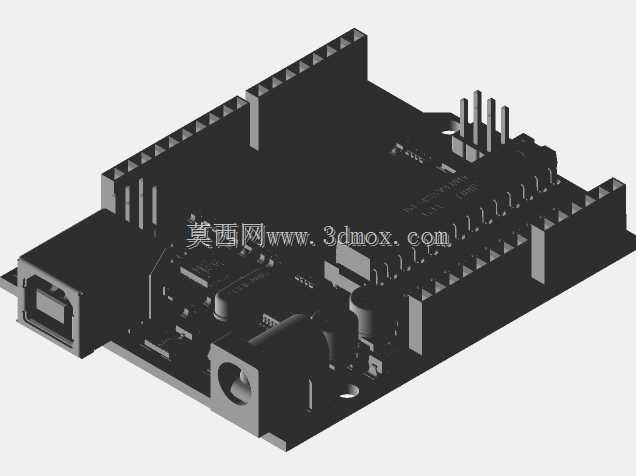

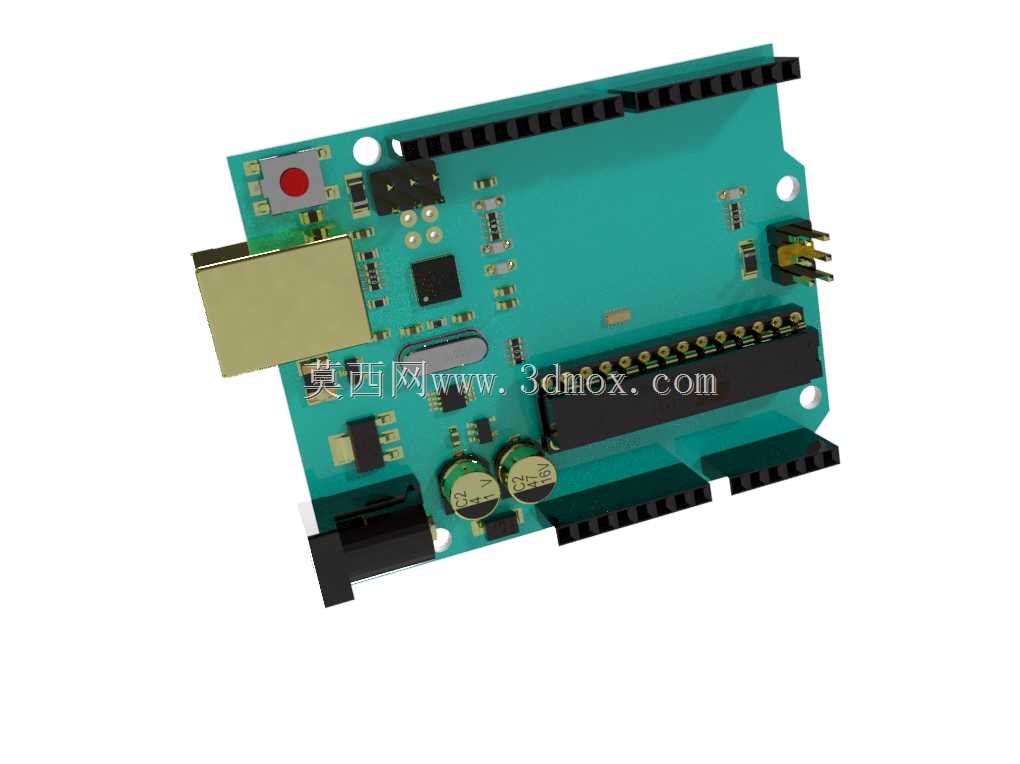

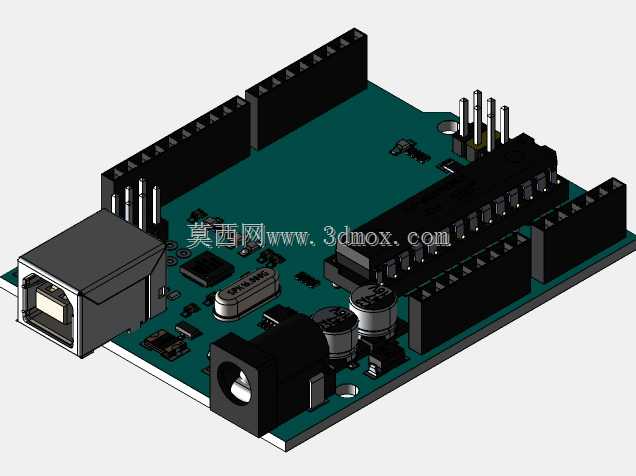

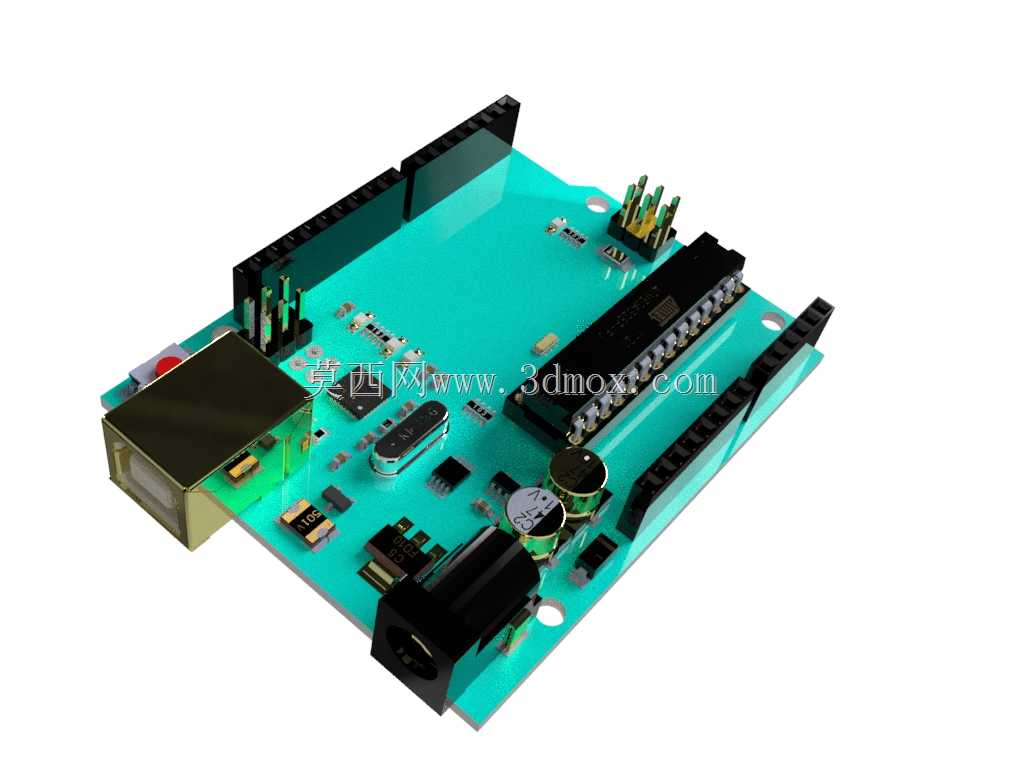

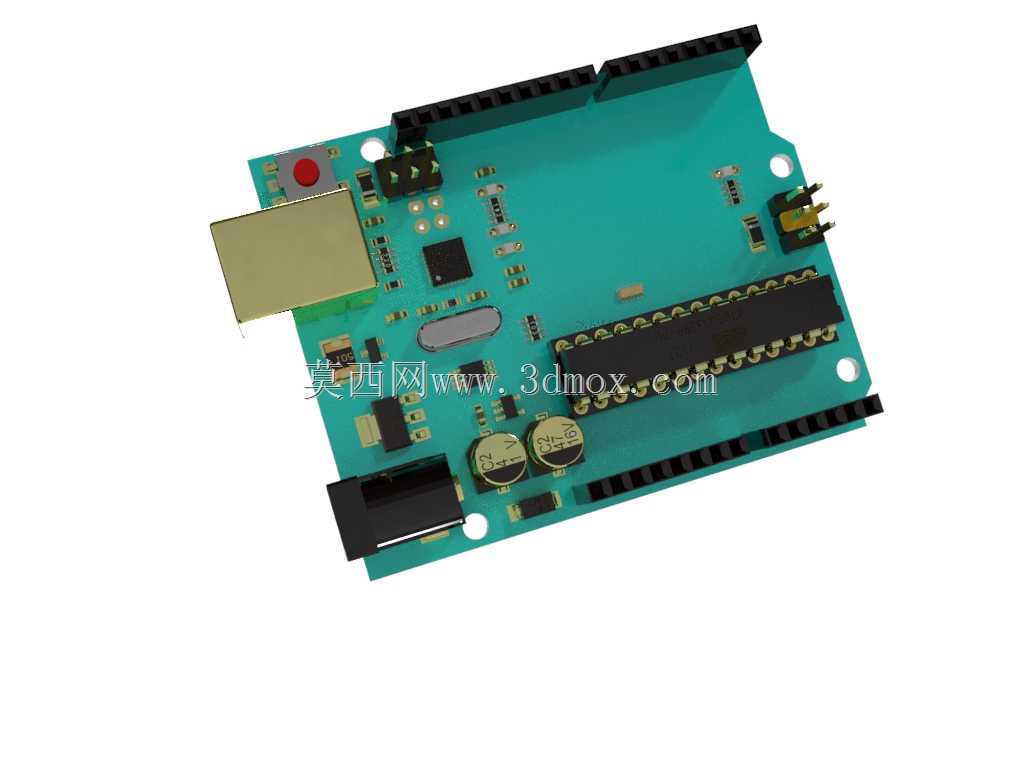

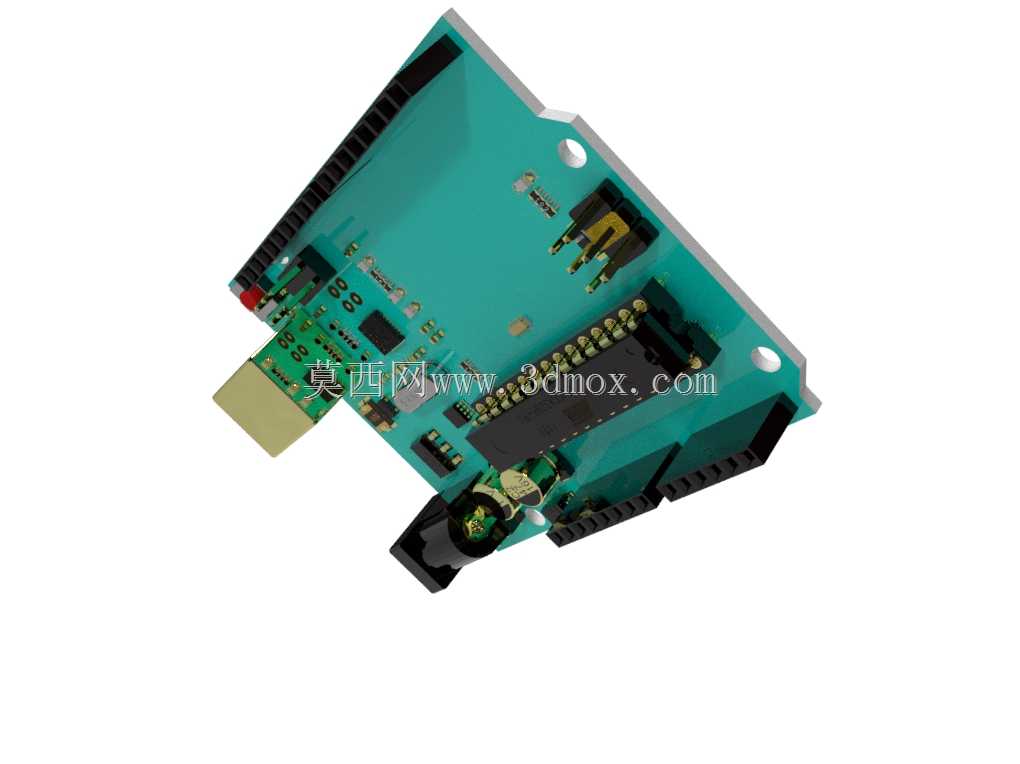

Arduino Uno开源开发板结构设计

这款开源主控板的三维结构设计，完全围绕嵌入式开发场景的实际使用需求展开，在做结构建模时首先要考虑的就是创客项目、教学实验、小型智能设备原型开发这几类核心场景的安装适配问题。很多人做这类板卡建模容易只还原外观，忽略实际使用中的安装边界，实际在项目集成时，板卡的固定孔位、外接接口的避让空间、外接扩展板的叠装高度都是必须提前考量的设计点。从功能特性来看，板载的USB接口承担程序烧录与串口通讯功能，建模时要预留足够的插头插拔空间，不能让周边电容、电阻的实体干涉到USB公头的插入深度；直流电源接口要匹配常见的 barrel 插头尺寸，接口周边的电源稳压模块、滤波电容的排布要和实际电路布局一致，避免结构模型和实际PCB的器件位置出现偏差。设计思路上，板卡的外形轮廓严格遵循开源硬件的标准尺寸，四个边角的安装孔位对应常用的铜柱固定规格，不管是安装在亚克力外壳、3D打印项目壳体还是标准铝型材实验台架上，都能直接对位固定，不需要额外打孔调整。排针排母的排布间距完全符合通用扩展板的叠装要求，上下两排数字IO口、侧边的电源接口排针的高度差要控制准确，保证叠加扩展板时不会出现接插件歪斜、接触不良的问题。板载的复位按键位置要突出板面合适高度，方便在调试过程中快速按压复位，同时不能因为突出过高导致运输或者叠放时误触发。以太网接口模块、晶振、LED指示灯的位置都按照实际PCB布局还原，指示灯的透光位置要对应外壳上的开孔位，方便开发者直观观察电源、串口通讯的状态。做这类电子主控板的三维建模，不能只做外观曲面的还原，每一个器件的高度、接插件的插拔空间、安装孔的公差都要贴合实际生产装配的要求，比如电源接口的金属外壳要和板边保持足够的安全距离，避免和金属外壳接触造成短路；USB接口的金属屏蔽层位置要和板边齐平，保证外壳开孔时能刚好露出接口，不会出现缝隙过大或者接口被挡住的问题。在小型智能硬件原型开发场景中，这类主控板往往需要和传感器模块、驱动模块叠装或者并排安装，建模时预留的板边空间要足够走杜邦线或者排线，不会因为板卡间距过小导致线材弯折过度出现接触不良。教学实验场景中，板卡经常需要被反复插拔接线，所以接插件的结构强度在建模时也要有所体现，排针的固定座尺寸要和实际焊盘位置匹配，保证结构模型导出的工程图可以直接用来做固定支架、外壳的加工参考。
