可开合分体式精灵球手办结构设计

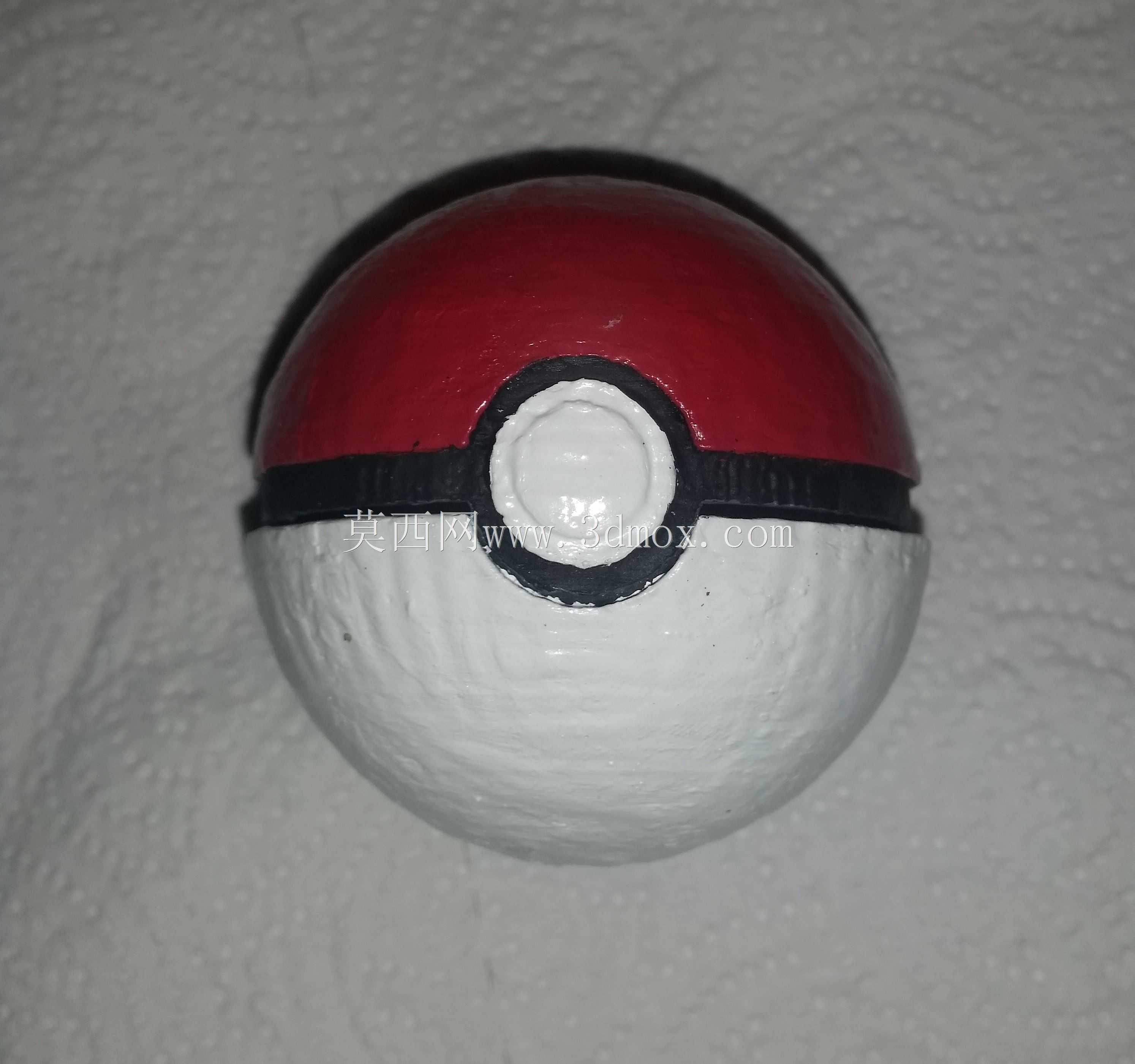

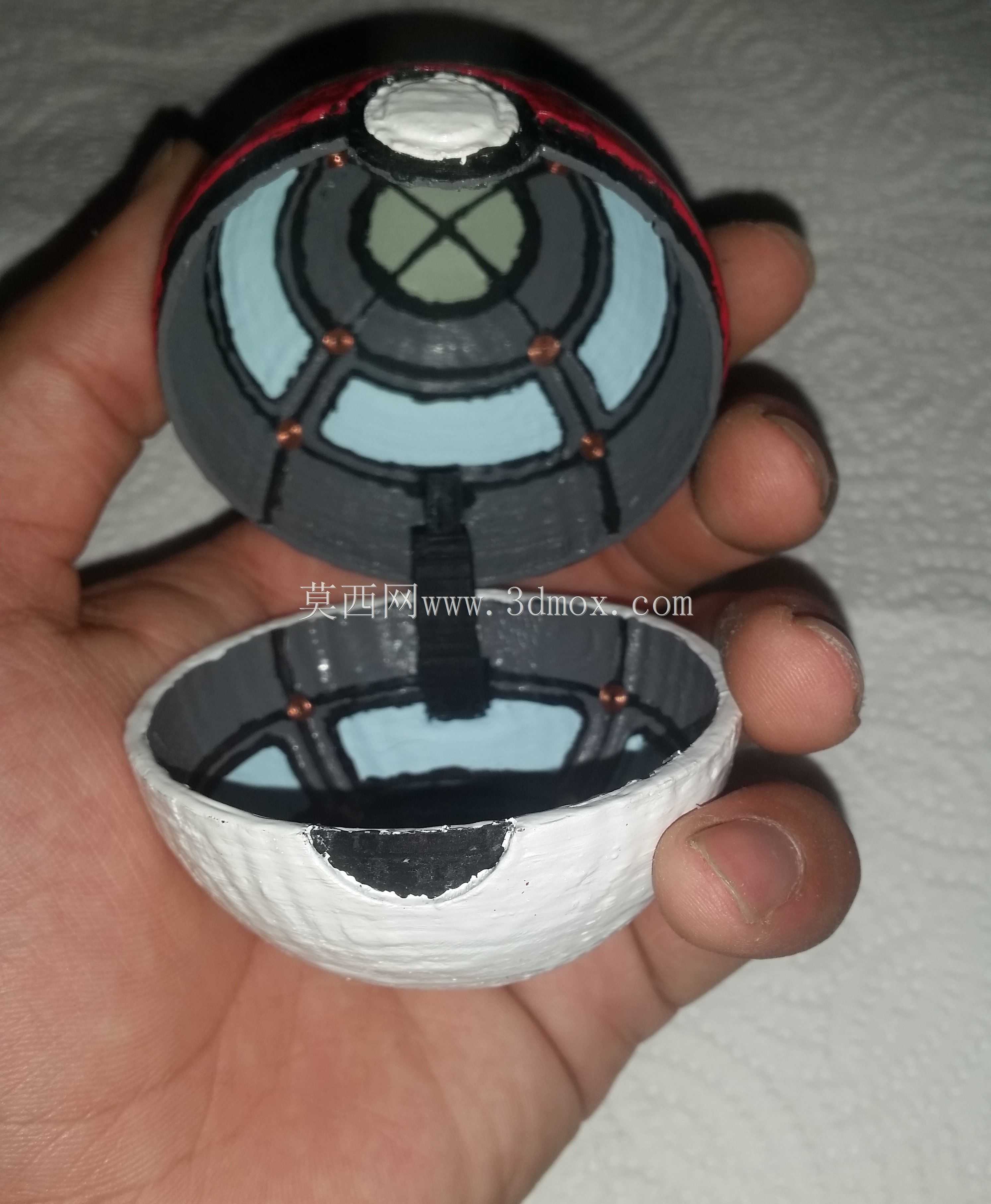

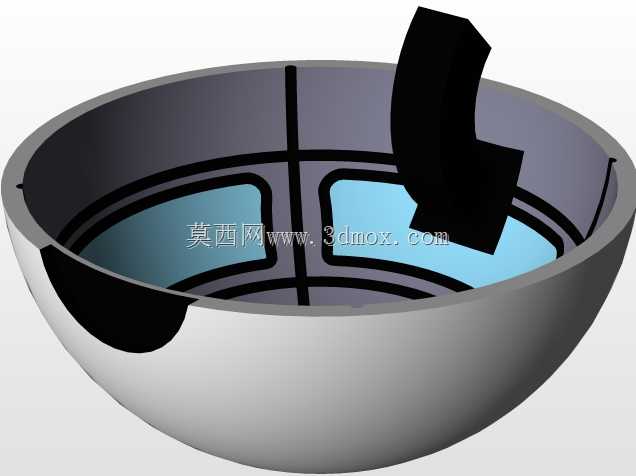

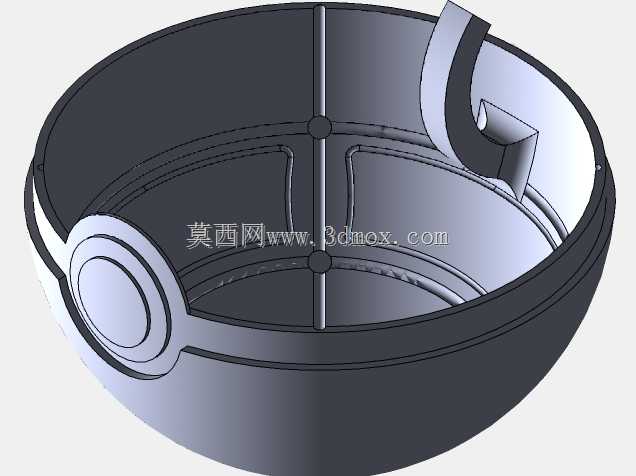

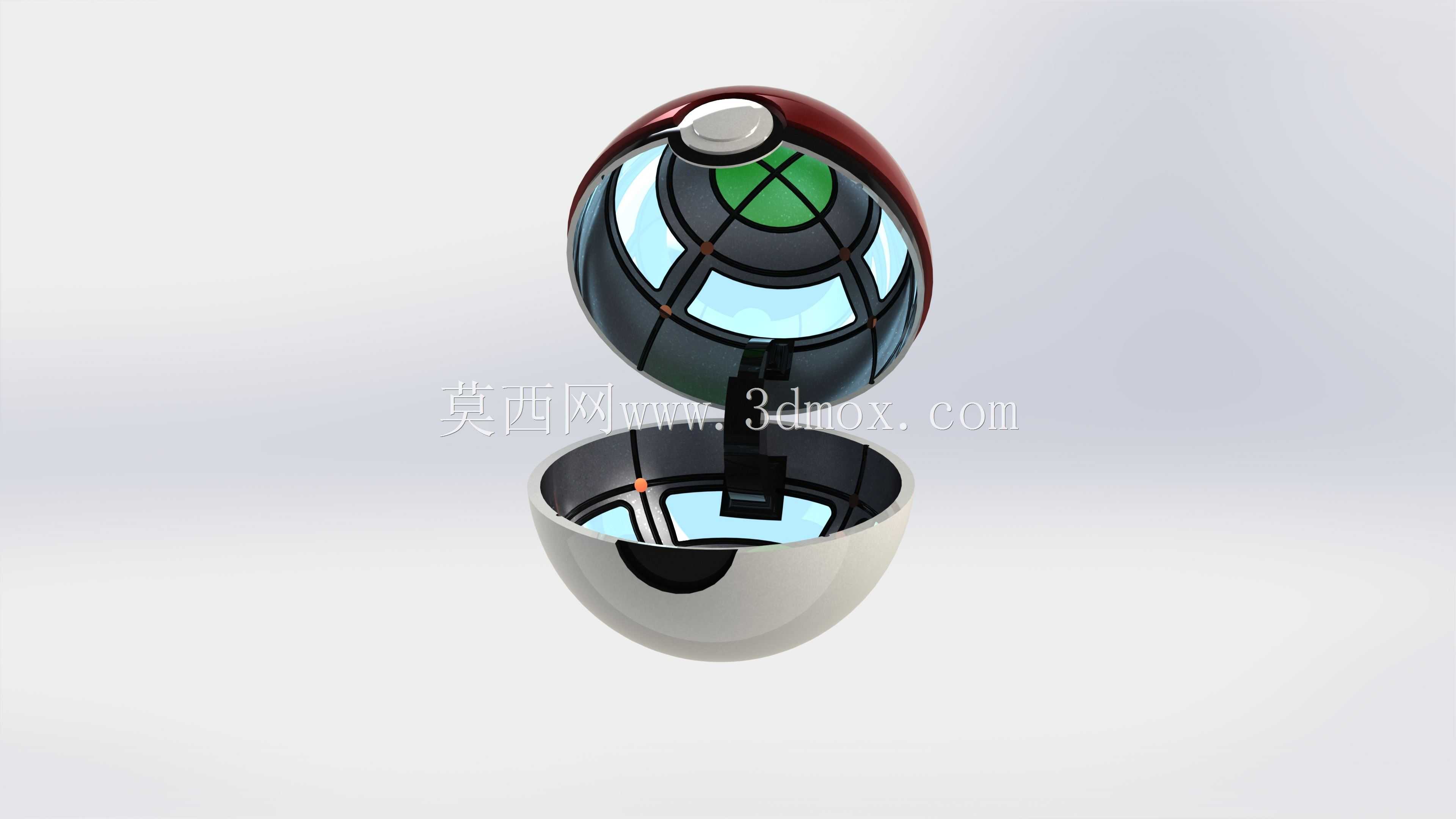

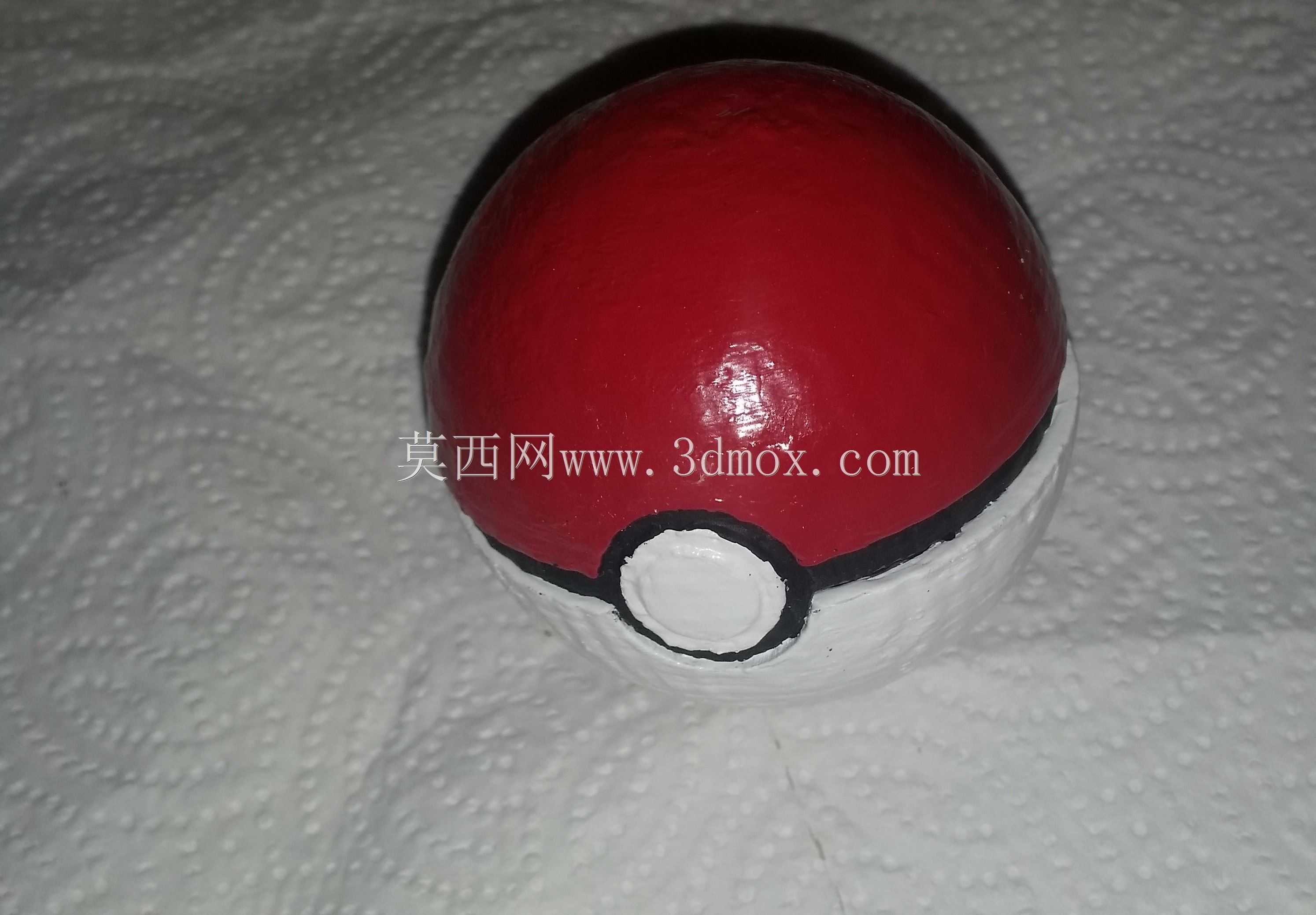

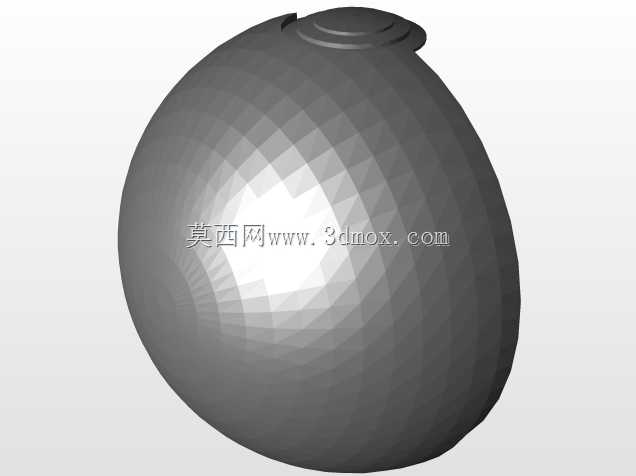

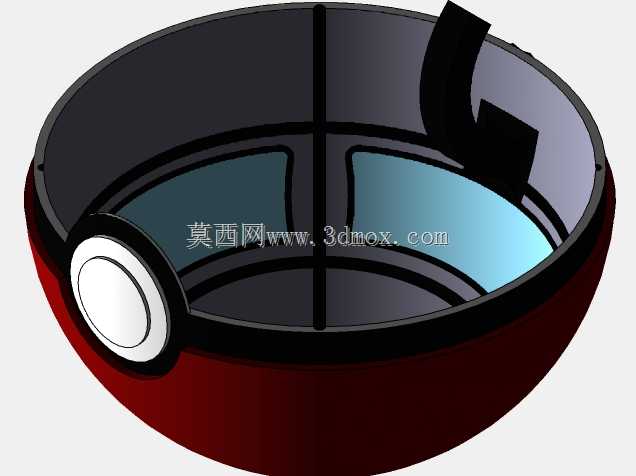

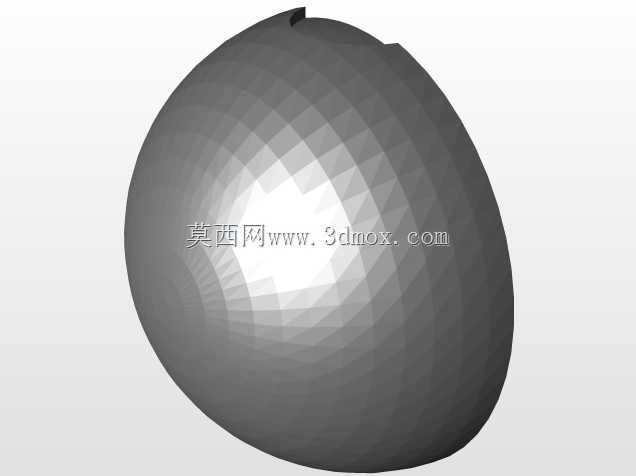

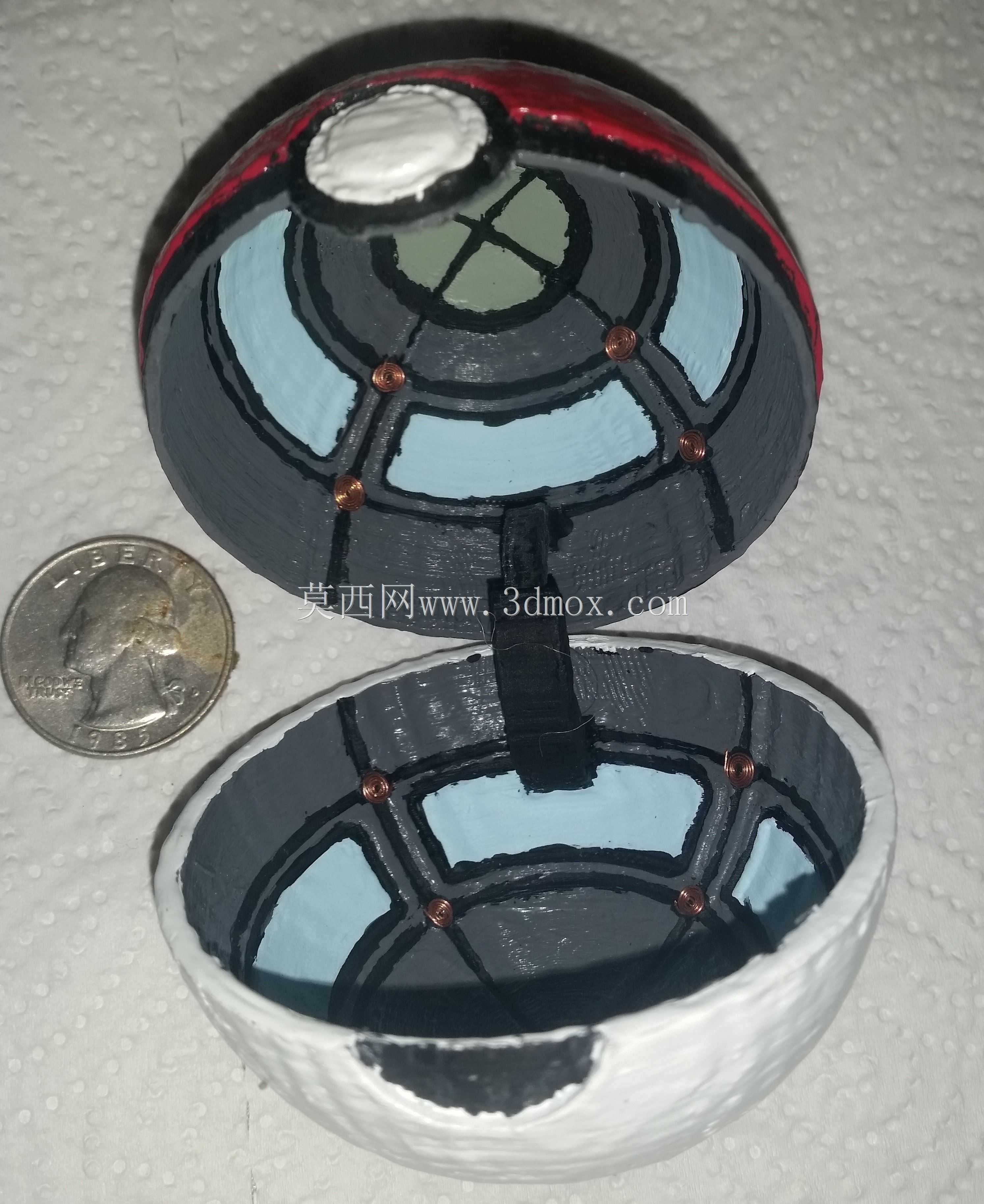

这款分体开合式球形结构，最初是面向桌面潮玩摆件、3D打印手办制作场景开发的结构方案，在实际应用中，既可以作为IP衍生周边的实体化结构载体，也可改装为小型收纳容器，放置桌面回形针、耳钉等细碎小物件，适配个人DIY制作、小批量手办打样的生产需求。结构采用上下两瓣分体设计，没有复杂的多余卡扣零件，打印完成后仅需简单处理支撑即可完成组装，对FDM打印设备的适配性极强，不需要高精度光固化设备也能做出顺滑的开合手感。设计阶段特意将开合铰接位置做了内嵌式处理，合模状态下外部看不到铰接结构，保证球形外表面的完整度，还原经典精灵球的外观辨识度；上下半球的合模面做了0.15mm的配合间隙预留，既不会出现合模后松动晃荡的问题，也不会因为打印层厚误差导致扣合过紧无法开合。结构内部预留了足够的改装空间，用户可以根据自身需求加装磁吸结构、LED发光模块，或者替换内部的透明隔层部件，实现发光、自动弹开等拓展功能。需要注意的是，打印摆放时需要将半球开口朝向平台旋转90度放置，让内部铰接支座的接触面朝上，避免支撑打在配合面上影响开合顺滑度；支撑设置必须采用接触式触板，100%填充支撑接触区域，防止铰接位置的薄壁结构打印时出现翘曲变形，导致组装后铰接卡顿。整个球形结构的外径控制在80mm，属于单手握持的舒适尺寸，不需要拆分打印就能适配绝大多数桌面级3D打印机的成型尺寸，壁厚统一设置为2mm，既保证了结构强度，不会因为轻微摔落出现开裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。上下半球的铰接轴采用一体化打印设计，不需要额外加装金属轴零件，进一步降低了组装难度，铰接位置的转动阻尼经过反复调试，既可以维持任意开合角度的停留，也不会出现松垮下垂的问题；外表面的分色区域做了0.2mm的下沉台阶设计，后期喷漆分色时不需要额外做遮盖，直接沿着台阶边缘喷涂就能做出整齐的分色线，大幅降低后期涂装的操作难度。
