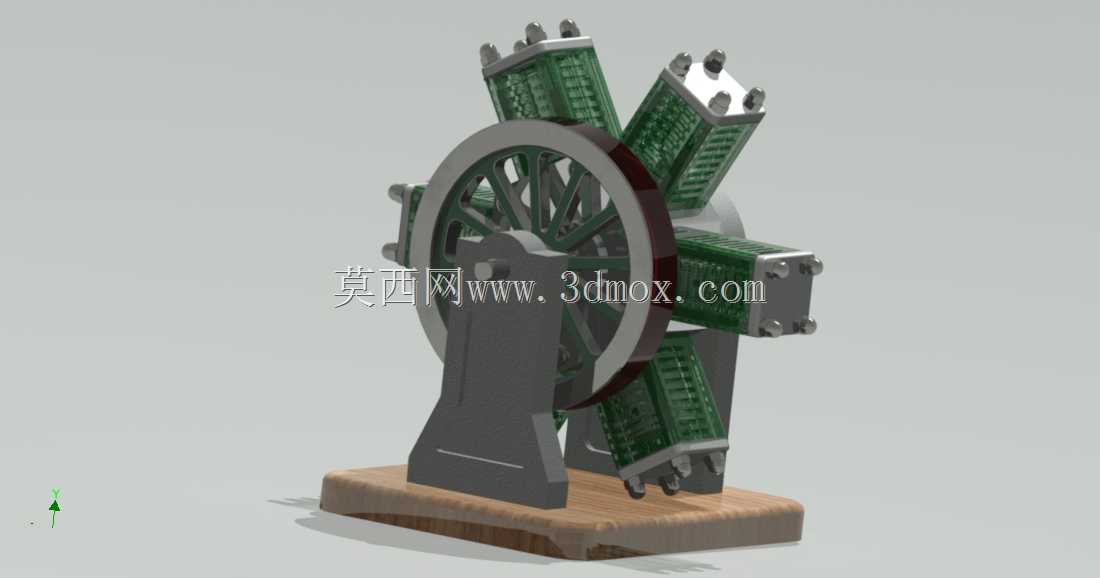

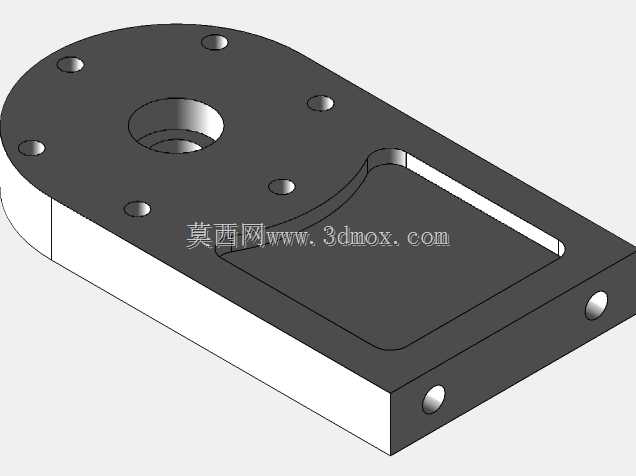

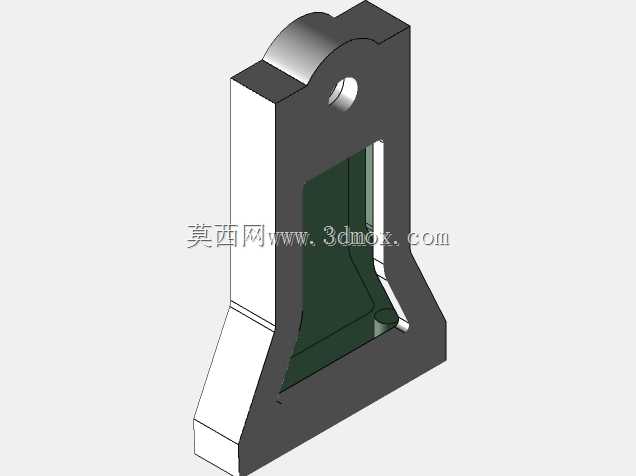

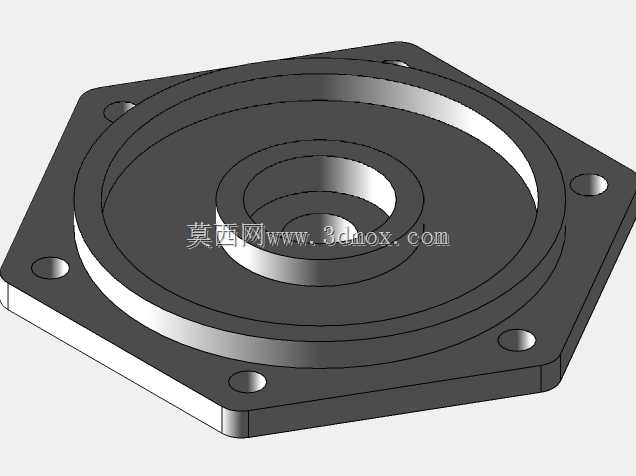

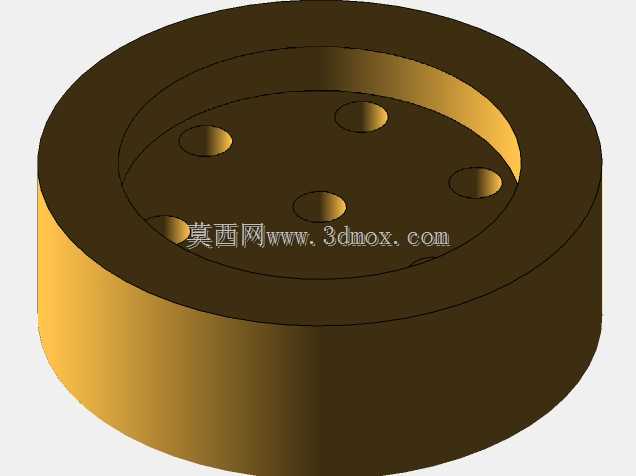

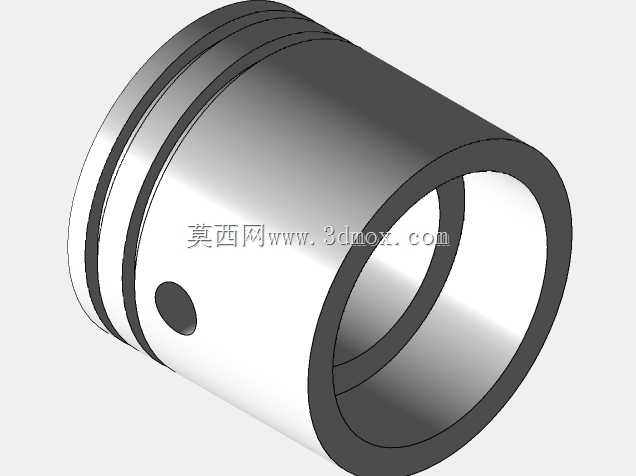

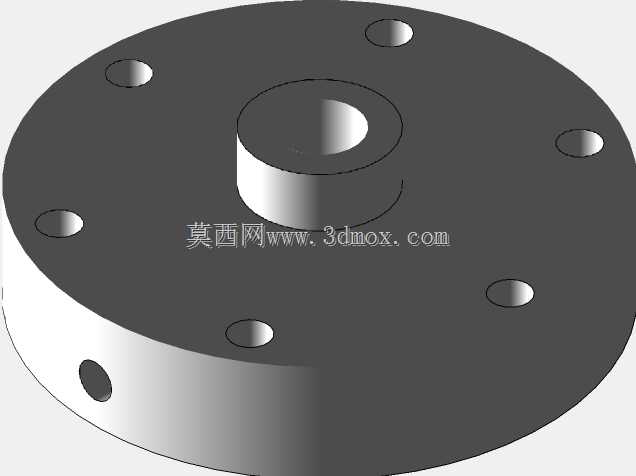

六缸气动径向动力输出装置结构

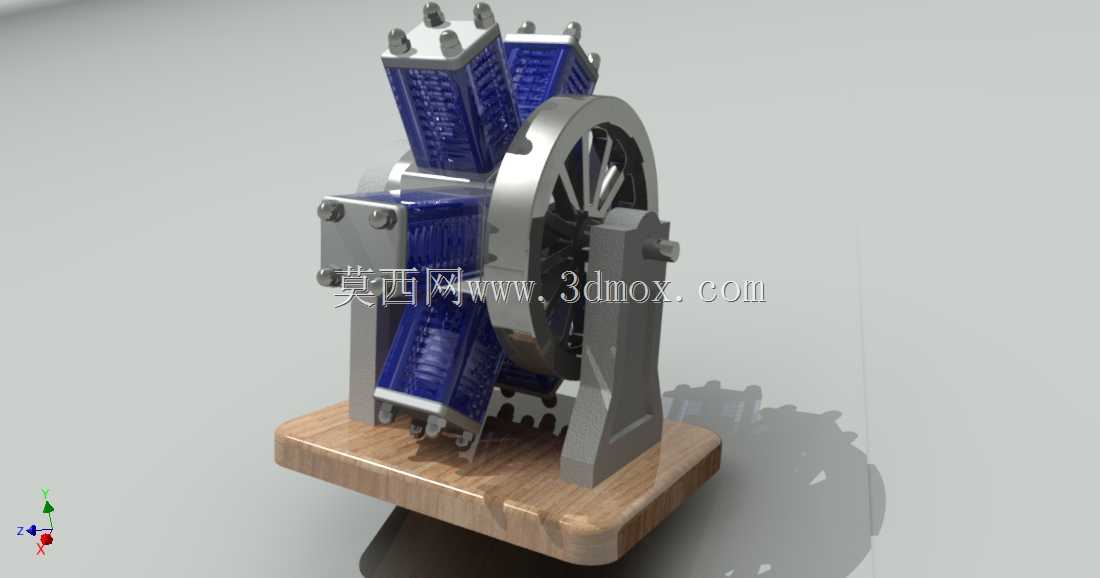

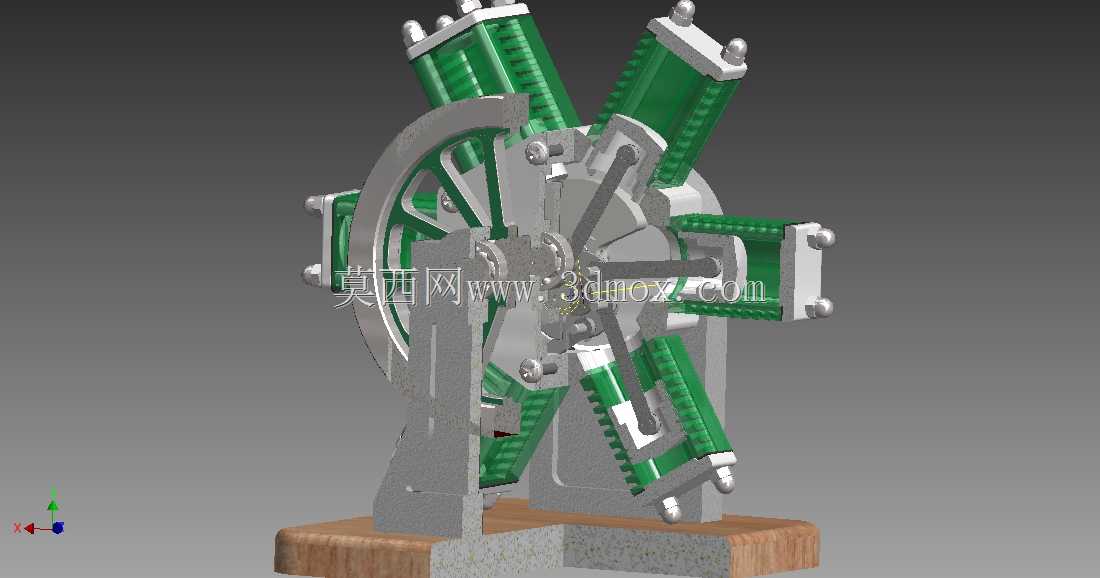

这类径向布局的气动动力装置，最早在小型航空动力单元、教学演示实验台、低速重载气动执行机构场景中有着广泛应用，区别于传统直列、V型动力单元的排布逻辑，六缸沿曲轴中心径向均匀分布的结构，能在极小的轴向尺寸下实现更大的排量输出，同时大幅降低曲轴运转过程中的动不平衡量，不需要额外加装大体积平衡块就能实现平稳的扭矩输出。从实际使用场景来看，这类气动径向动力单元不需要燃油供给、点火系统配套，仅通过压缩空气作为动力介质，在防爆作业场景、无尘车间、教学实训台架搭建中优势明显，不会产生废气排放，也不存在燃油泄漏引发的安全隐患，适合在对防爆等级要求较高的化工车间、矿井辅助动力单元中作为动力输出端使用。从结构设计逻辑来看，六个气缸沿中心曲轴的圆周方向呈星型均匀排布，每个气缸的活塞通过连杆直接与中心曲轴的曲柄销连接，相比多缸直列结构的多曲柄销设计，这种单曲柄销配合多连杆的结构，大幅简化了曲轴的加工难度，同时让动力输出的扭矩波动更小，每一个气缸的做功行程沿圆周方向均匀错开，曲轴每旋转一周即可完成六次做功循环，低速状态下的扭矩输出特性远优于同排量的直列气动马达。在安装边界设计上，整个装置采用立式底座支撑结构，底座预留了标准安装孔位，可直接固定在型材台架、实验平台上，不需要额外设计定制安装支架，整体径向尺寸控制在紧凑范围内，轴向厚度远小于同功率的直列多缸气动单元，适合在安装空间轴向受限、径向有充足排布空间的设备中集成。缸体部分采用可视化的结构设计，可直观观察活塞往复运动、连杆摆动、曲轴旋转的整套传动过程，在机械原理教学、传动结构演示场景中，能让观察者快速理解径向动力单元的做功逻辑。气动管路的接口统一布置在缸体后侧的配气盘上，配气盘随曲轴同步旋转，按做功顺序依次为对应气缸供给压缩空气，不需要额外设置复杂的气门正时控制机构，整体结构的易维护性更强，日常仅需要定期在活塞与缸壁接触面加注润滑脂，检查管路密封件的老化情况即可，不需要复杂的定期保养流程。在功能特性上，该装置可通过调整进气压力实现输出转速、扭矩的线性调节，进气压力在0.4-0.8MPa区间内可稳定运转，不会出现低速爬行的问题，启动扭矩大，可直接带负载启动，不需要额外加装离合器、减速机构即可驱动低转速大负载的执行部件，在小型输送线、演示装置、创意机械展品中都能适配。
