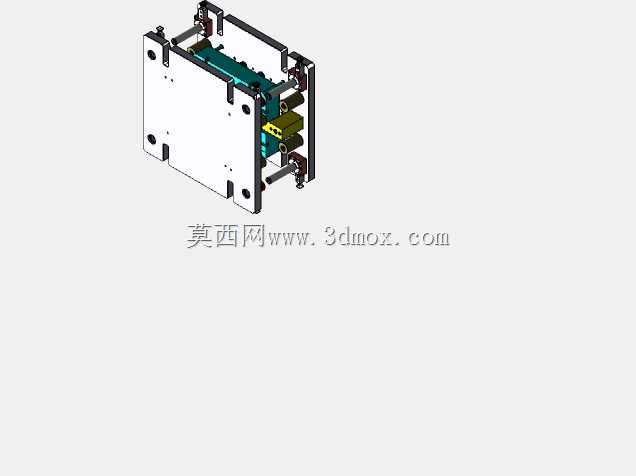

精密夹装定位工装模组结构设计

这套夹装定位工装模组，主要面向精密零部件加工、自动化装配产线的工件定位夹紧场景，在小尺寸五金件、电子结构件的机加工工序、自动装配工位中，可承担工件的精准定位与可靠夹持作用，避免加工或装配过程中工件出现位移、偏斜，保障工序精度一致性。从结构设计来看，模组采用双侧对称导向布局，两侧配置的导向轴搭配线性滑动组件，能保证夹合动作的同轴度，避免单侧受力出现的卡滞、偏摆问题，夹合行程范围内的运动平顺性经过结构校核，空载运行时无卡顿、无旷量，适配频繁往复的夹合作业工况。模组的安装基准面设置在主体立板的背面与底面，两个基准面的平面度、垂直度公差在建模时按照精密工装的要求做了公差约束，安装时可直接贴合设备安装面做定位，不需要额外做适配调整，安装边界预留了充足的紧固件过孔位置，可适配不同规格的安装螺栓，也能根据实际工位需求做横向或竖向的安装固定。夹装执行端采用可替换的夹块设计，针对不同外形的被夹持工件，只需要更换对应型面的夹块即可快速切换适配场景，不需要拆解整个模组主体，能大幅减少产线换型的调试时间。内部的动力传递路径做了简化设计，动力输入后通过对称的传动结构同步带动两侧夹块动作，保证两侧夹合的同步性，不会出现单侧先接触工件导致的定位偏移问题，夹合力的传递路径直接，没有多余的传动损耗，夹持力输出稳定。整个模组的外形结构紧凑，主体框架采用板式拼接结构，在保证结构刚性的前提下尽可能压缩了整体占用空间，可适配安装空间局促的精密加工工位、小型自动化设备内部，不会和周边的刀具、执行机构产生运动干涉。建模过程中对所有运动部件做了干涉检查，全行程范围内各零部件之间无硬干涉，运动间隙预留合理，既不会因为间隙过大出现晃动，也不会因为间隙过小导致运行卡涩，同时预留了润滑注油的位置，方便后期维护时加注润滑脂，延长工装的使用寿命。
