立式框架结构髋关节仿生模拟试验装置

该装置主要面向医用植入物研发、骨科生物力学研究场景，用于在实验室环境下复现人体髋关节在日常步态、不同载荷工况下的运动与受力状态，为人工髋关节假体的耐磨性能测试、疲劳寿命验证、结构优化迭代提供可靠的力学加载与运动模拟支撑，替代部分活体试验环节，降低研发阶段的测试成本与周期。

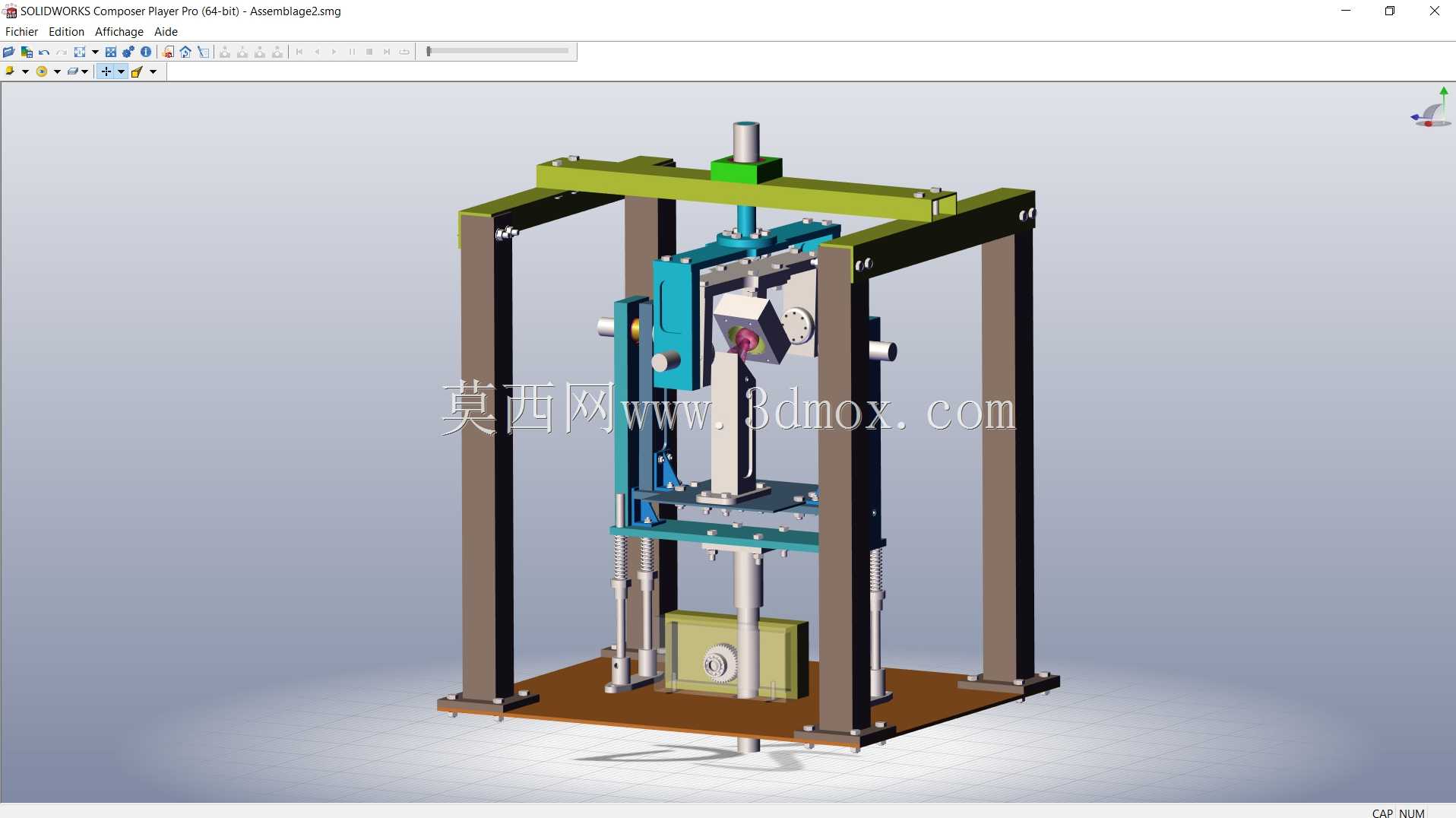

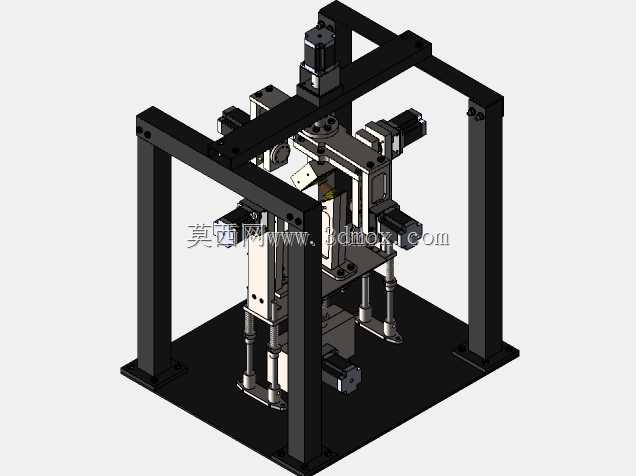

整体采用四柱立式框架布局，底部为整块安装底板，四根立式支撑柱对称布置在底板四角，顶部通过横梁连接形成封闭承力框架，这种结构能有效抵消加载过程中的侧向倾覆力矩，保证大载荷加载下的整体刚性，避免框架形变影响测试精度。底部预留了标准安装孔位，可直接固定在试验室的T型槽工作台上，安装时需保证底板平面度误差控制在0.05mm/m以内，避免立柱倾斜导致加载同轴度偏差。

设计过程中优先考虑了运动自由度的还原度，装置中部的装夹工位可分别实现髋关节的屈伸、内收外展、内外旋三个维度的复合运动，同时顶部的加载机构可沿竖直方向施加恒定或交变载荷，模拟人体不同体重、不同运动状态下的关节受力；底部设置了缓冲调节组件，可在加载冲击过程中吸收多余振动，避免刚性冲击损坏试件或传感器。

各运动模组采用模块化设计思路，驱动单元、加载单元、装夹单元均可独立拆装，方便根据不同规格的髋关节试件调整装夹间距，也便于后期维护更换易损部件。框架的立柱采用标准型材加工，上下连接位置均设置了定位销孔，装配时无需复杂配作即可保证装配精度，降低了装置的加工与装配难度。

装置的外形边界控制在常规试验室测试工位的尺寸范围内，宽度方向不超过800mm，高度方向不超过1200mm，无需额外改造试验室空间即可完成布置；各运动部件的外侧预留了传感器安装位，可根据测试需求加装力传感器、位移传感器、磨损量检测组件，拓展不同的测试功能。在运动路径设计上，通过凸轮与连杆组合的传动结构，复现人体行走过程中髋关节的真实运动轨迹，避免单一维度运动带来的测试结果偏差，保证测试数据能真实反映假体在人体内的实际使用表现。
