三自由度水平关节SCARA机械臂结构设计

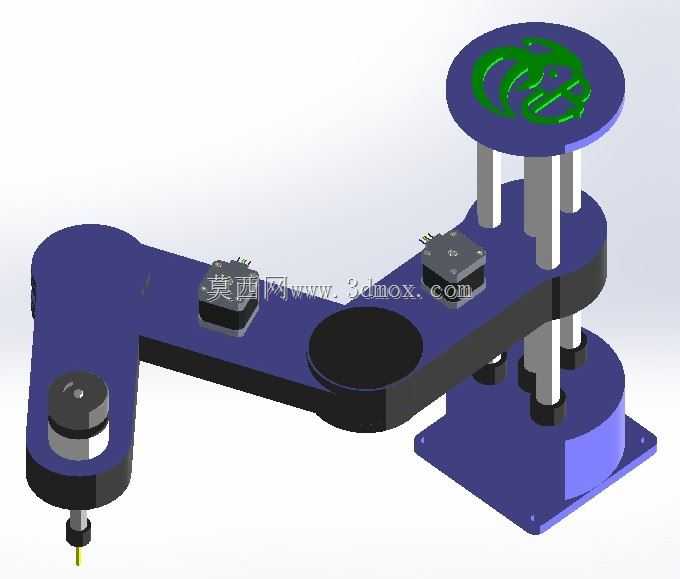

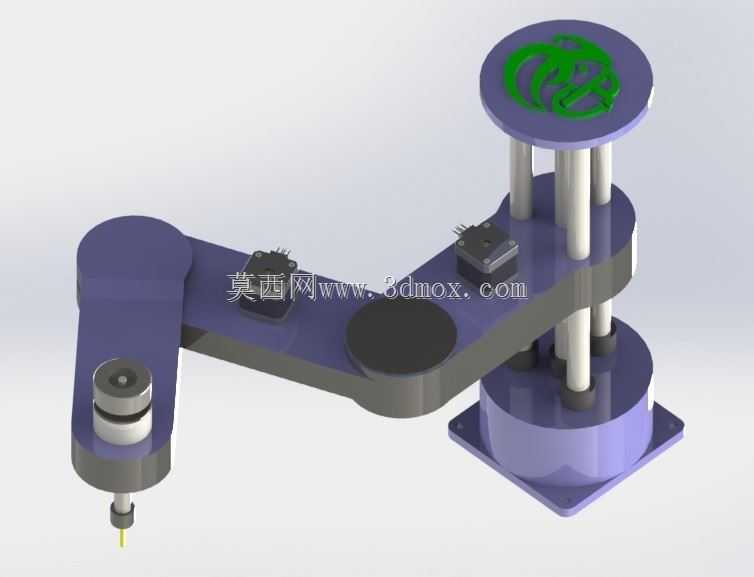

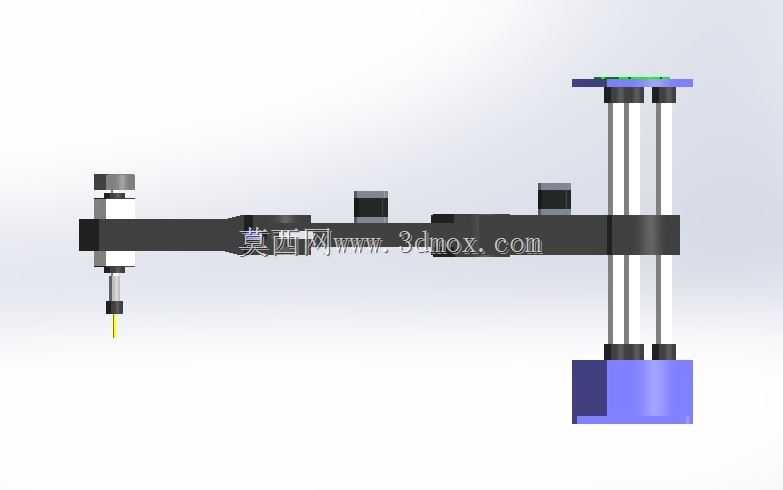

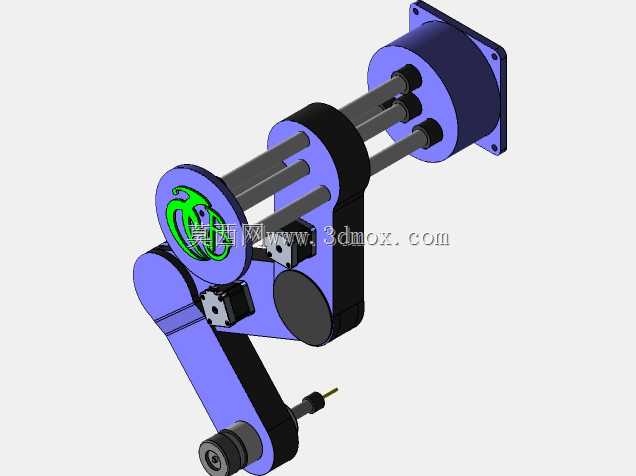

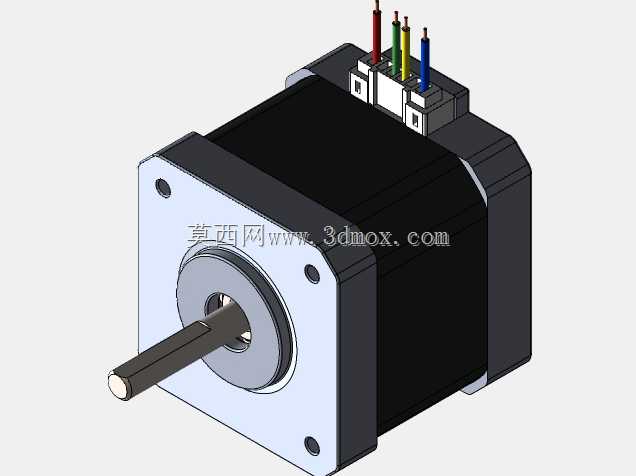

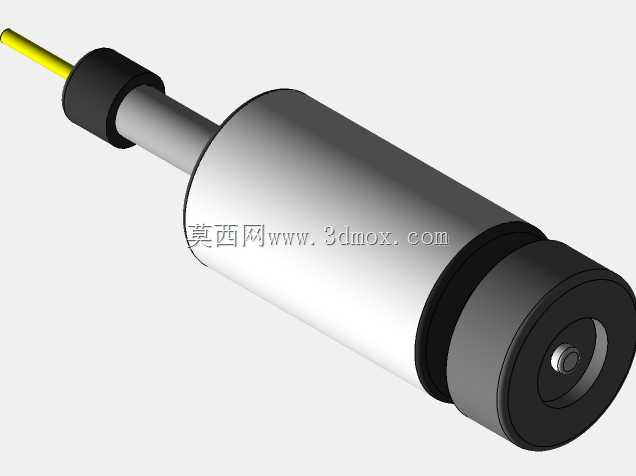

这款三自由度水平关节机械臂的结构设计，核心瞄准3C电子装配、轻工小件搬运、精密点胶涂覆这类对平面定位精度要求高、作业行程覆盖范围适中的工位场景，区别于六轴关节机器人的全空间姿态调整能力，该结构刻意收敛了冗余自由度，把结构刚性、重复定位精度、平面作业速度作为核心设计目标。从结构布局来看，整机采用串联关节的立柱支撑形式，底部方形安装底座预留了标准螺栓固定孔位，安装时可直接固定在设备机架或者专用作业台面上，底座内部预留了驱动电机、传动组件的安装腔体，第一关节的回转支撑采用交叉滚子轴承结构，可承受大臂回转过程中的倾覆力矩，避免长期高速启停带来的关节间隙累积。大臂与小臂的关节衔接处，采用中空走线的结构设计，所有伺服动力线、编码器信号线都可从臂体内部的穿线腔穿过，避免外部走线在关节回转过程中出现线缆缠绕、磨损剐蹭的问题，小臂末端的执行器安装法兰预留了标准安装孔位，可适配夹爪、吸嘴、点胶阀等不同类型的末端执行器，末端的升降轴采用直线导轨配合滚珠丝杠的传动结构，可实现垂直方向的精准进给，满足插件、压装、取放这类需要Z向动作的作业需求。设计过程中特意控制了各关节的臂长比例，大臂长度略长于小臂，在保证作业覆盖半径的前提下，尽可能缩小关节回转时的设备外凸边界，避免多台设备并排布局时出现运动干涉，臂体主体采用轻量化的铝合金材质加工，在保证结构刚性的前提下降低运动部件的自重，以此提升关节启停的响应速度，降低伺服电机的负载扭矩需求。顶部的走线固定支架采用圆盘式结构，可将外接管线集中固定，随第一关节同步回转时不会拉扯末端管线，各关节的驱动电机都采用后置安装的布局形式，将电机重量尽可能靠近回转中心，减少偏载带来的力矩损耗。从安装边界来看，整机固定后底座的占地尺寸适配常规自动化设备的台面安装需求，关节最大回转角度下的外伸范围可覆盖半径400毫米左右的圆形作业区域，垂直升降行程可满足常见轻工产品的取放高度差需求，关节处的限位结构预留了硬限位安装位，可根据实际工位的作业范围调整机械限位块位置，避免软件限位失效后出现超程碰撞。该结构的运动逻辑完全适配平面内的快速点位作业，相比同负载级别的直角坐标机械手，占用的安装空间更小，动作路径更灵活，可在狭小的设备内部空间完成多工位的往复作业，结构上的模块化设计也方便后期维护，关节处的轴承、传动件都采用标准件选型，替换维修时无需定制非标零件。
