三自由度SCARA水平关节机械臂结构设计

　　在3C电子装配、小型零部件分拣、精密点胶、螺丝锁付这类对平面定位精度、重复动作一致性要求极高的生产场景里，SCARA构型的机械臂始终是工位自动化改造的核心执行单元，这款三自由度水平关节机械臂的设计，完全围绕轻载高速作业的实际工况展开，没有冗余的结构堆砌，每一处尺寸和连接方式都对应实际产线的安装与使用需求。

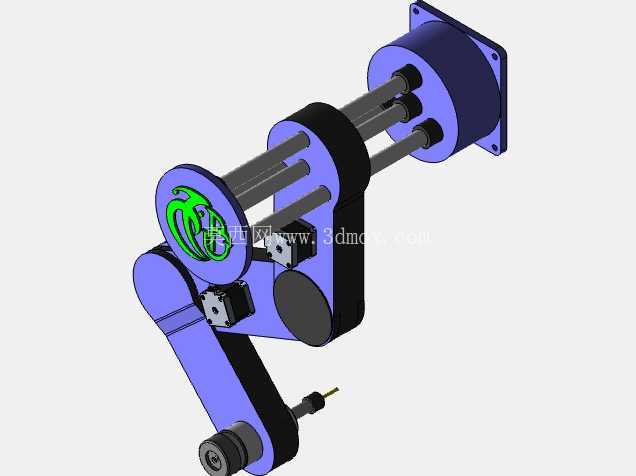

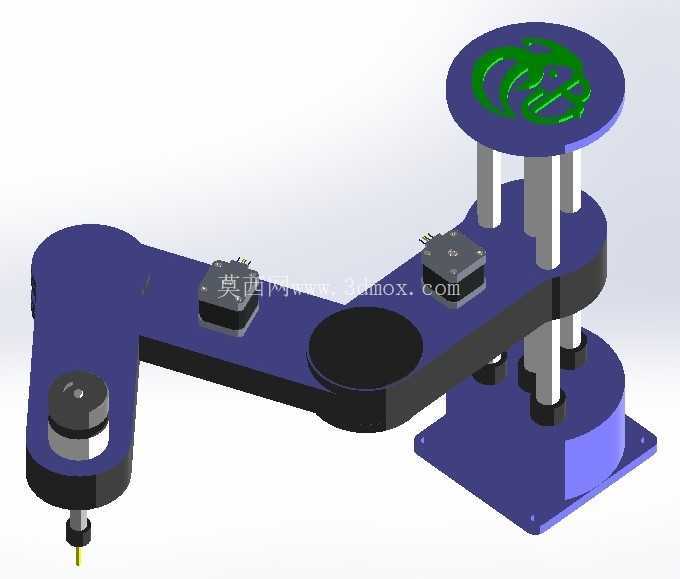

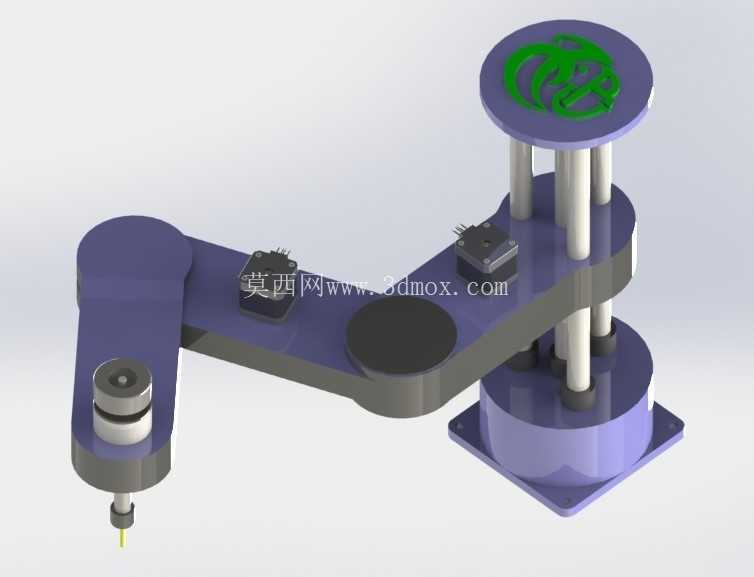

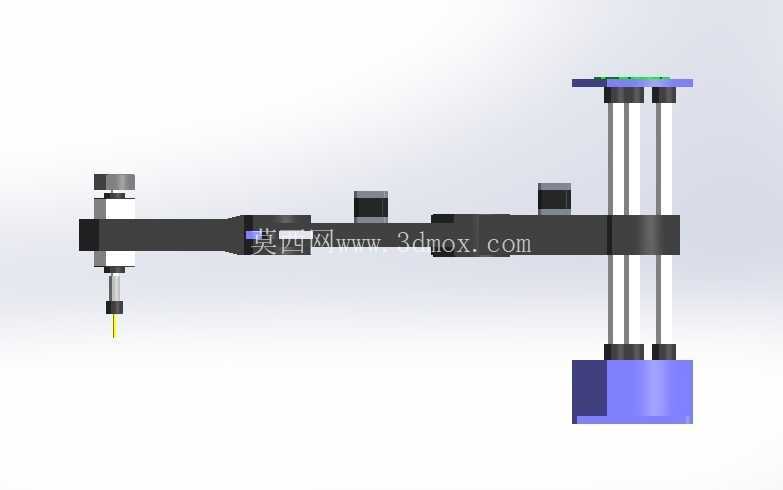

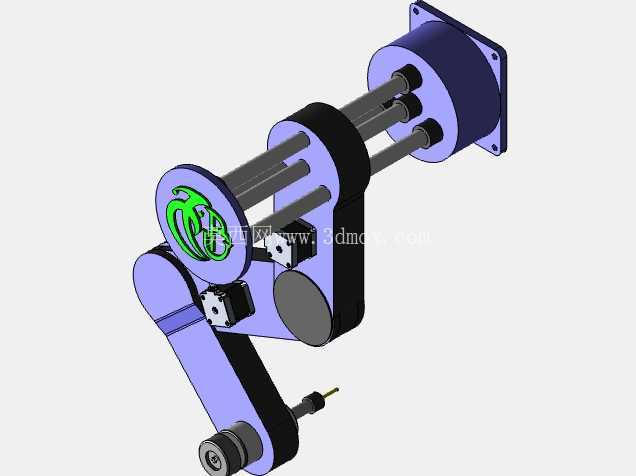

　　从结构构型来看，这款机械臂采用经典的双平行关节串联布局，底座承担整个臂体的支撑与第一关节旋转驱动功能，大臂、小臂依次通过旋转关节串联，末端集成垂直方向的升降执行端，三个自由度分别覆盖底座水平旋转、小臂相对大臂的水平摆动、末端执行器的垂直升降，完全匹配平面内定位、垂直方向下压作业的典型动作逻辑，相比六轴关节机器人，这种构型在XY平面内的运动刚性更强，运动解算更简单，高速往复动作时的轨迹偏差更小，非常适合节拍要求在3秒以内的轻载工位。

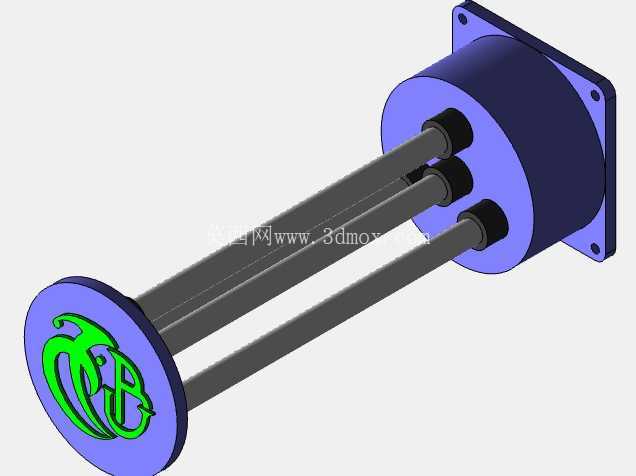

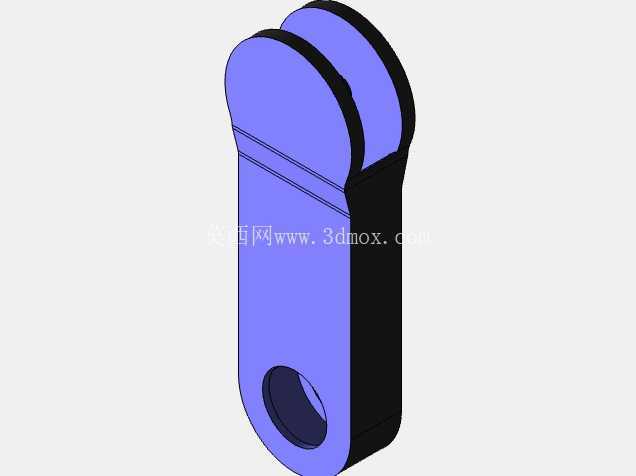

　　设计过程中首先考量的是安装边界，底座采用方形法兰安装结构，四个安装孔位对称分布在底座四角，安装面做了铣平处理，保证与设备安装台面的贴合度，安装时不需要额外加工过渡转接板，直接通过螺栓即可固定在铝型材工作台或者钢制机台上，底座的整体高度控制在合理范围，不会占用过多垂直方向的安装空间，对于产线净空有限的桌面型自动化工位适配性很好。臂体的伸展半径覆盖常规桌面工位的作业范围，大臂与小臂的长度比例经过反复校核，既保证最大作业半径能覆盖常见的料盘、工装夹具摆放范围，又避免臂展过长导致末端负载能力下降、运动惯量过大的问题，关节处的驱动元件全部内嵌在臂体结构内部，没有外露的走线或者突出的安装座，一方面减少了运动过程中与周边工装、线缆发生干涉的概率，另一方面也能避免车间环境里的粉尘、切削液飞溅直接接触驱动元件，提升长期运行的稳定性。

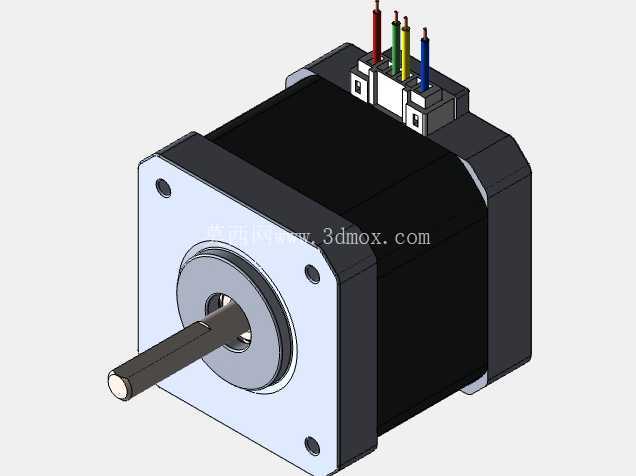

　　关节连接部分采用交叉滚子轴承作为旋转支撑，相比普通深沟球轴承，交叉滚子轴承可以同时承受径向、轴向以及倾覆力矩，臂体水平伸展时关节处的受力状态更稳定，反复正反转启停时不会出现关节晃动的问题，能长期保证末端的重复定位精度。驱动元件选用步进电机搭配谐波减速的传动方案，对于教学演示、轻载科研实验场景来说，步进电机的控制逻辑简单，不需要复杂的伺服参数调试，成本可控的同时完全能满足低速演示、精度验证的需求，如果后续要升级到工业产线使用，也可以直接替换同安装尺寸的伺服电机，不需要改动臂体的主体结构，预留了足够的改装空间。

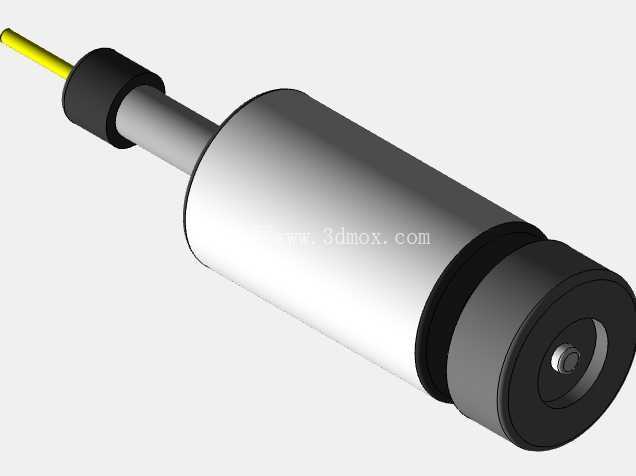

　　末端执行端的安装法兰采用标准接口尺寸，可以直接适配夹爪、吸嘴、点胶阀、电批等常见的工业执行工具，法兰端面做了定位销孔，更换执行器时不需要反复校准同轴度，能快速切换作业功能。臂体的走线全部采用内部穿线的方式，从底座进线口进入，通过关节处的过线孔依次连通到大臂、小臂以及末端，外部没有拖链或者外露线缆，运动过程中线缆不会反复弯折拉扯，也不会勾挂到工件或者工装，减少了线缆故障导致的停机风险。

　　从实际使用场景来看，这款机械臂既可以作为高校机械、自动化专业的教学实训载体，帮助学生理解串联机器人的运动学原理、关节传动结构、轨迹规划逻辑，也可以作为小型自动化工作站的执行单元，完成小尺寸零件的上下料、分拣、简单装配作业，科研场景下也可以作为移动机器人的操作臂，或者视觉分拣系统的执行机构，结构上的模块化设计让拆解、改装、参数调整都非常方便，不需要复杂的专用工具就能完成关节的拆装和调试。

　　设计时特意控制了整体的重量，臂体主体采用铝合金材质加工，在保证结构刚性的前提下降低了运动部件的重量，减少了关节驱动的负载，运动时的惯性更小，启停更平稳，底座部分做了适当的配重处理，即使臂体完全伸展到最大半径，整个设备的重心也始终落在底座安装面的范围内，不会出现倾翻的风险，不需要额外加装地脚螺栓或者配重块就能稳定放置在台面上，对于桌面式的实验场景或者临时搭建的测试工位非常友好。关节处的限位结构做了软、硬双重设计，机械硬限位可以防止臂体过度旋转导致内部线缆扭断，软件层面可以根据实际工位的作业范围设置软限位，避免运动过程中碰撞到周边的设备或者工装，提升使用的安全性。
