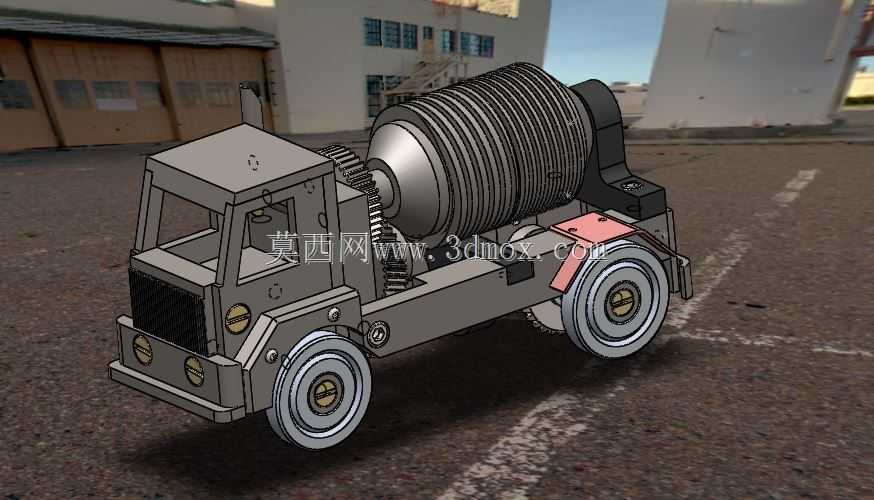

迷你教学用混凝土搅拌小车结构设计

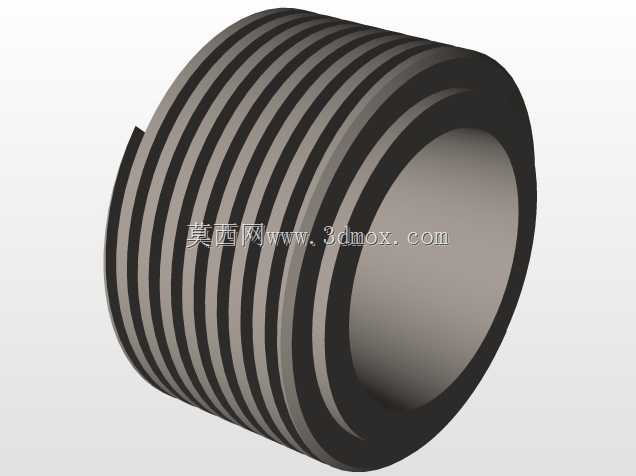

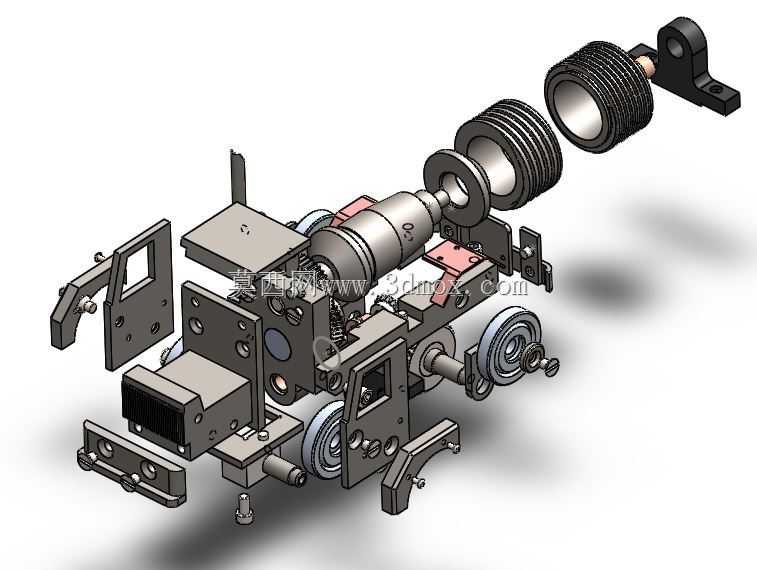

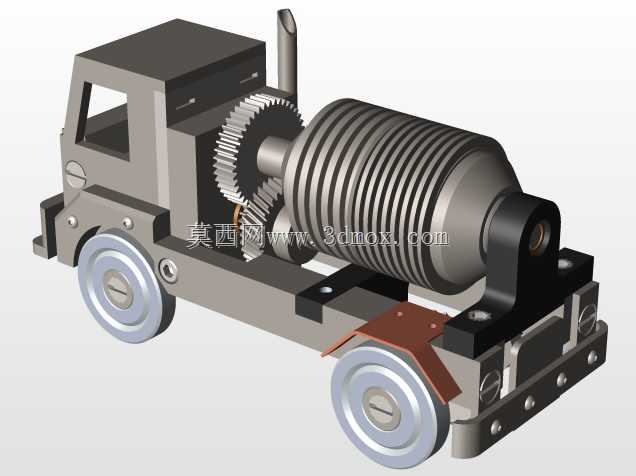

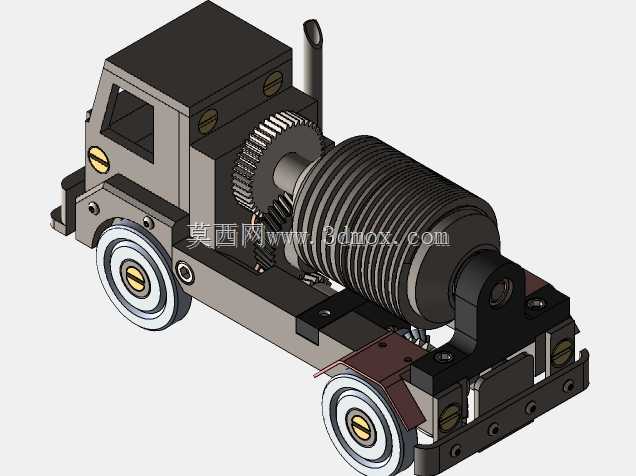

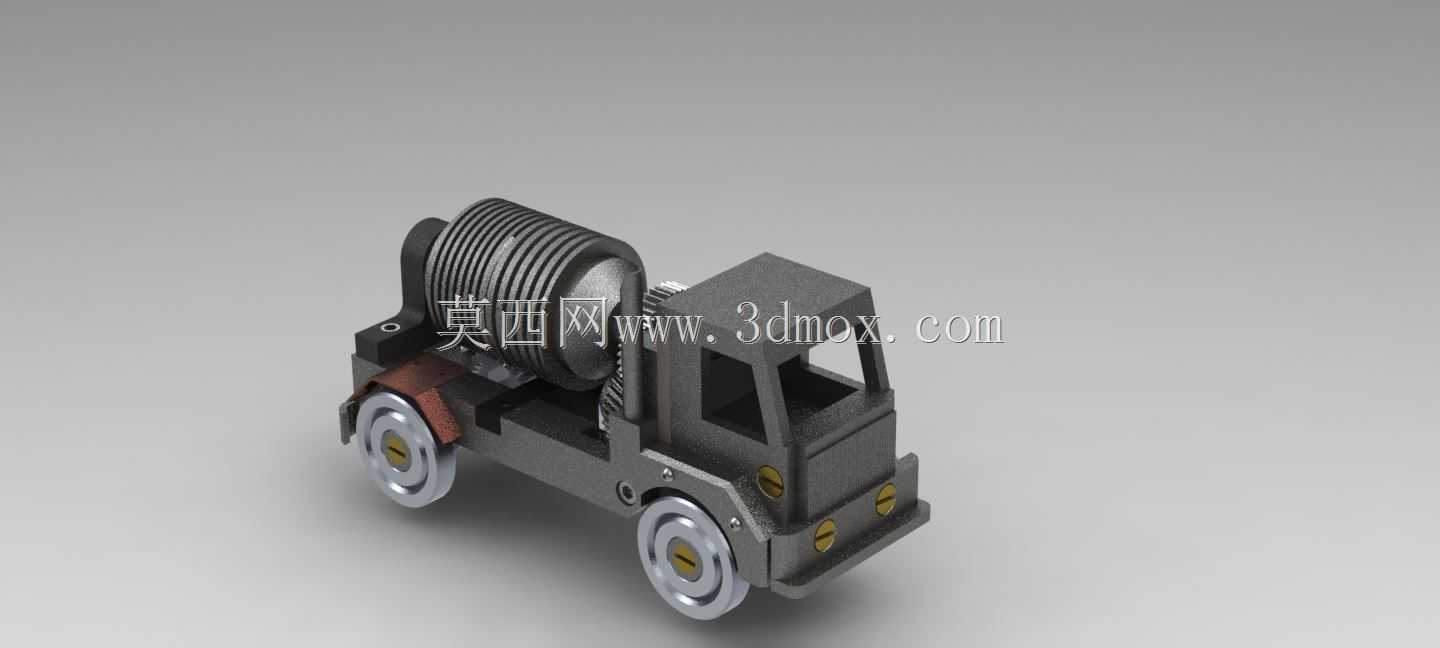

这款小型搅拌车模型还原了工程用混凝土搅拌运输车的核心结构逻辑，可作为机械加工教学、结构认知实训的具象载体，帮助学习者拆解商用搅拌车的功能分区与传动逻辑。从结构布局来看，模型将整车划分为驾驶舱、搅拌筒、行走底盘、传动连接四个核心模块，各模块的装配边界清晰，完全遵循实际机械加工的装夹与装配逻辑，学习者可通过拆解模型理解不同零件的加工基准选择、公差配合要求。搅拌筒部分采用螺旋叶片内置的结构设计，和真实搅拌车的搅拌筒工作原理一致，正转时可完成混凝土拌合、进料动作，反转时可实现卸料，模型上的搅拌筒支撑滚轮位置、倾角都参考了实车的设计参数，保证转动过程中无卡滞、受力均匀，不会出现偏载倾覆的问题。行走底盘部分集成了简化的车桥、车轮与车架连接结构，车轮的轮轴配合、轮毂与轮辋的装配关系都做了写实还原，能让学习者理解行走系统的载荷传递路径，从车架到车桥再到车轮的受力分布逻辑完全贴合工程实际。驾驶舱部分做了框架式结构还原，预留了操控区域的安装位置，虽然是教学模型，但驾驶室的视野边界、操作空间预留都参考了小型工程车辆的人机工程要求，没有出现结构干涉的问题。在设计思路上，这款模型优先考虑了教学场景下的拆装便利性，各连接部位都采用了易拆卸的装配结构，没有复杂的隐藏卡扣，方便学习者反复拆装练习，理解不同零件的加工工艺顺序，比如搅拌筒的卷制成型、车架的焊接拼接、车轮的压装配合等工序，都能通过模型的结构对应到实际加工环节。从安装边界来看，模型整体尺寸适配常规教学台架的摆放空间，各运动部件的运动行程都做了限位设计，搅拌筒转动、车轮转向的活动范围内没有结构干涉，摆放时不需要额外预留过大的操作空间，适合在实训教室、教学展示区长期放置。不同于仿真演示类的外观模型，这款模型的所有传动结构都可动，能直观展示搅拌车从动力输入到搅拌筒转动、车辆行走的完整动力传递路径，学习者可通过手动操作各部件，理解不同结构的功能作用，建立对工程车辆整体结构的具象认知，避免纯理论学习的认知偏差。
