150拌合站1000吨粉料储料筒仓结构

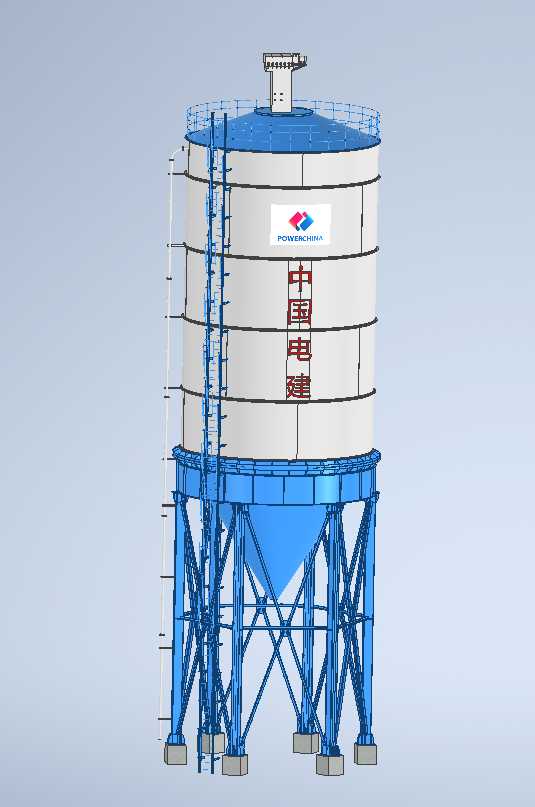

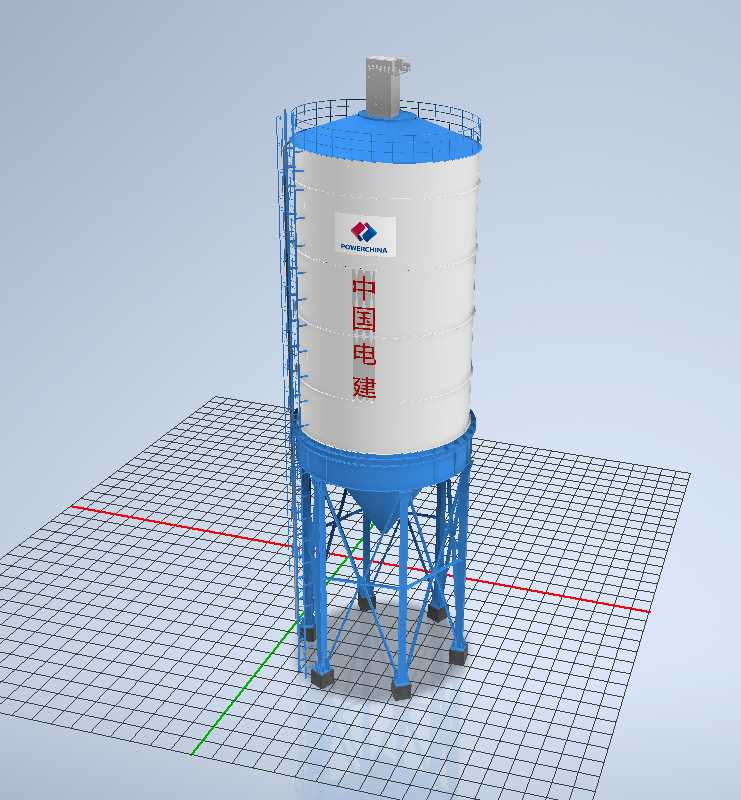

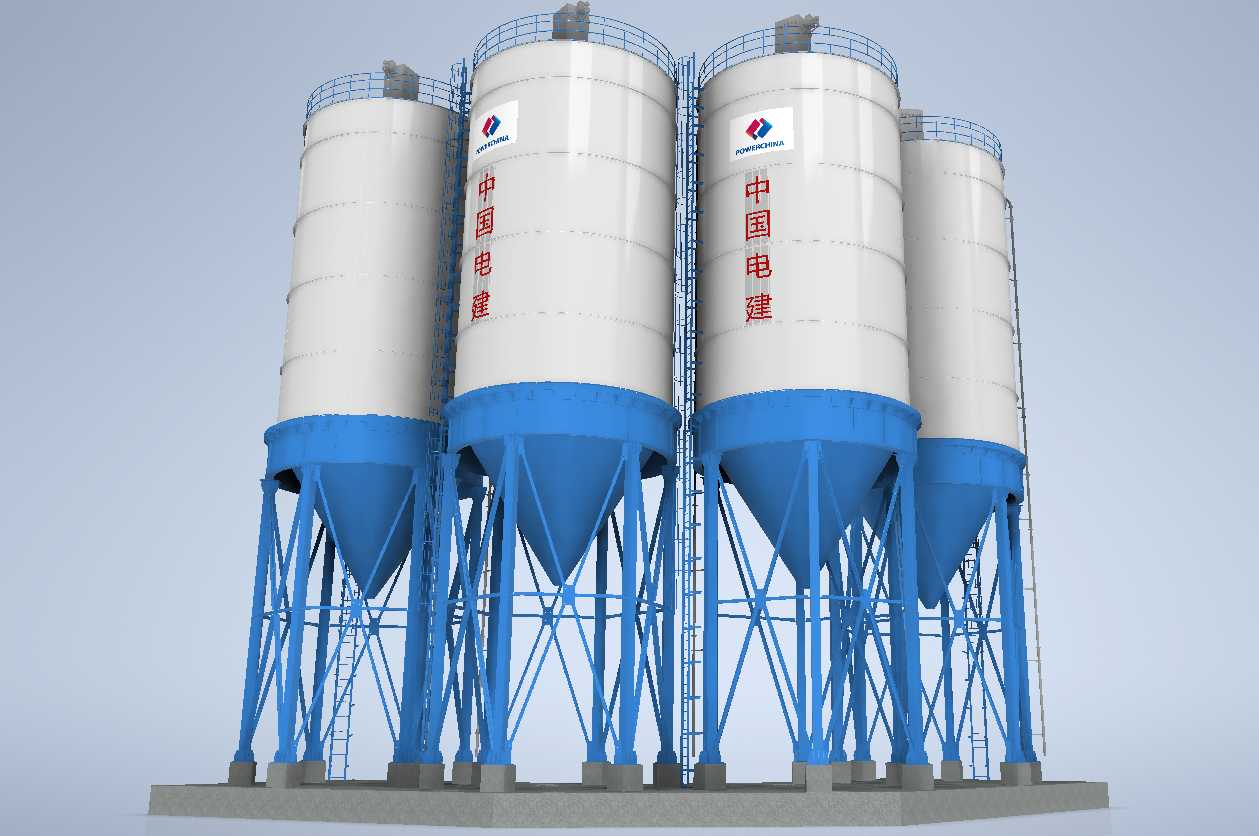

商混站、工程现场拌合站的粉料存储环节，这类筒仓是核心的密闭储料单元，主要用来存放散装水泥、粉煤灰、矿粉这类粉状工程物料，避免粉料受潮结块、扬尘散逸，同时能配合螺旋输送机构完成精准的粉料定量供给，保障拌合过程的配料精度。从结构设计逻辑来看，这类筒仓采用上直下锥的经典受力结构，直筒段承担主要的物料存储容积，锥斗段的倾斜角度经过严格核算，要保证粉状物料依靠自重就能顺畅下滑出料，不会出现物料挂壁、架桥堵料的问题，锥斗角度通常设置在60度左右，适配常见工程粉料的安息角参数。配套的支撑钢架采用桁架式结构，通过交叉斜撑分散仓体满载时的垂直载荷与风载、地震载荷，所有支腿底部设置预埋板安装位，可直接与现场混凝土基础的预埋螺栓紧固连接，安装时需要严格校准仓体的垂直度，避免长期偏载导致结构应力集中。仓体顶部设置有料位计安装位、除尘接口、安全泄压阀接口，侧面沿直筒段与锥斗段布置爬梯与环形检修护栏，方便运维人员定期检查设备状态、更换易损配件，顶部的护栏也能保障检修作业的安全。本次呈现的四仓联排布置形式，是150型拌合站的典型配置，单仓直径8m，整体安装高度27m，单仓额定存储容量1000吨，四个仓可分别存放不同种类的粉料，满足多配比混凝土的生产需求。建模过程中严格还原了实际设备的结构细节，包括仓壁的加强筋布置、支撑钢架的节点连接形式、爬梯与护栏的安装位置、锥斗底部的出料口法兰尺寸，所有结构尺寸都匹配现场安装的边界要求，可直接用于拌合站的布局规划、结构受力验算参考，也能作为施工前的技术交底可视化素材，帮助施工人员快速理解设备的安装逻辑与结构组成。在实际场站布局中，这类联排筒仓通常布置在拌合主机的侧后方，出料口直接对接螺旋输送机的进料端，缩短粉料输送距离，减少输送过程中的能耗与残留，仓体之间预留足够的检修通道，方便后期设备维护与配件更换，同时整体布局要符合场站的消防、安全间距要求，避免与其他设备产生干涉。
