带安装底座的弯臂式铰接支撑座结构

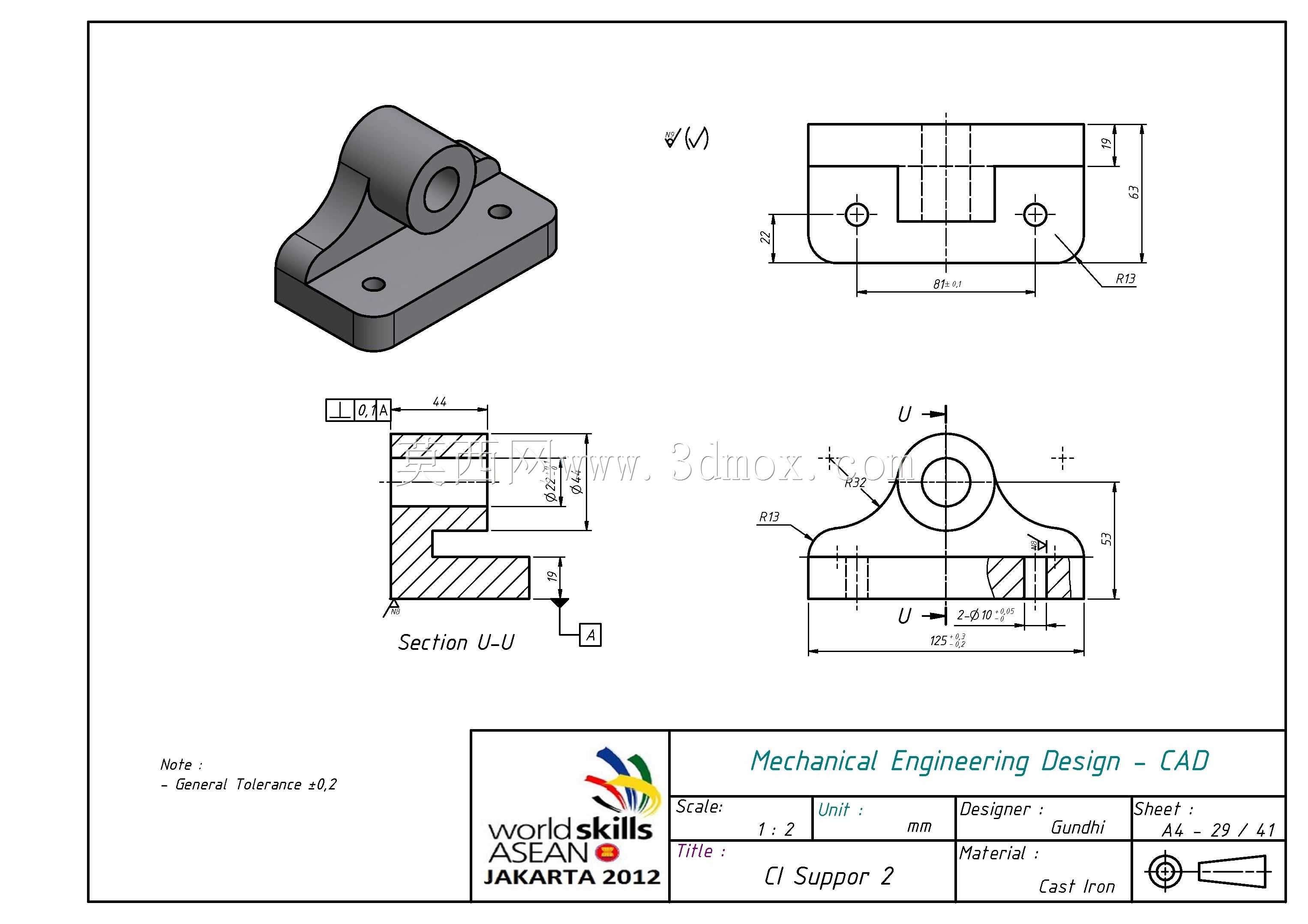

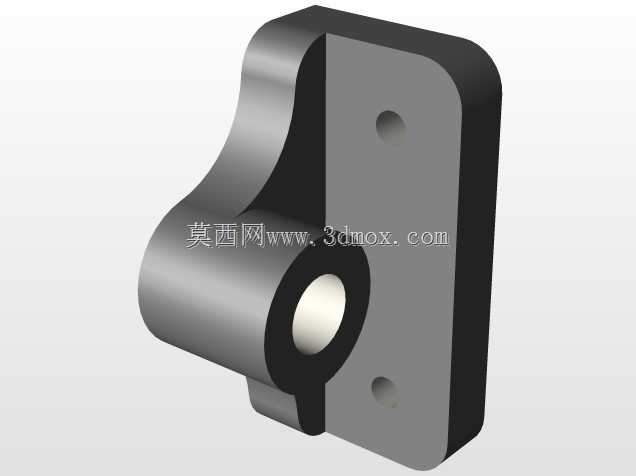

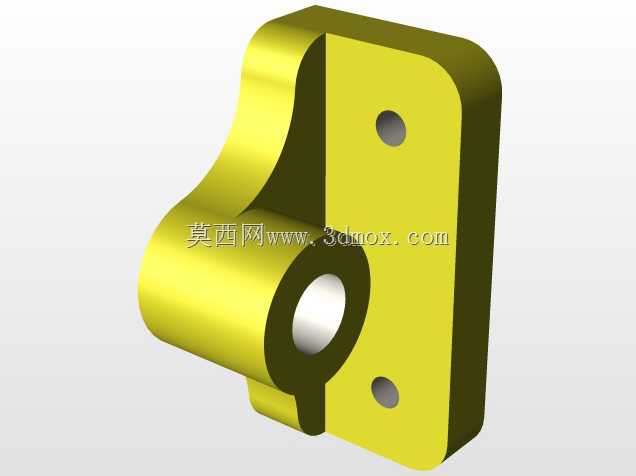

这类带弯臂结构的铰接支撑座，多应用在轻工输送线、小型工装夹具、非标自动化设备的摆动工位中，核心作用是为带铰接转动需求的杆件、摆臂提供稳定的回转支撑基准，同时通过底部的安装板实现与设备机架的刚性固定。从结构设计逻辑来看，上部的筒状铰接孔是核心功能区，孔内壁需要与配套的铰接销轴做间隙配合，设计时需根据承载的径向载荷确定孔的壁厚与轴向长度，避免受载后出现孔口变形导致销轴卡滞；弯臂部分采用圆弧过渡的变截面结构，并非单纯的造型考量，而是在满足铰接孔中心与安装面高度差要求的前提下，优化应力传递路径，减少直角连接处的应力集中，常规工况下弯臂的厚度与安装板厚度保持一致即可满足抗弯需求，重载场景则需要在弯臂内侧增设加强筋结构。底部的安装板采用圆角矩形轮廓，两个安装孔沿铰接孔的轴线方向对称布置，安装孔的中心距需要匹配常用的型材安装孔距或者设备机架的预留孔位，安装板的底面设计为全平面，装配时可与机架安装面完全贴合，避免出现安装翘曲导致支撑座偏斜，铰接孔的轴线与安装底面的平行度是关键形位公差，加工时需要一次装夹完成铰接孔镗削与安装面铣削，保证装配后销轴转动无卡滞。实际选型应用时，需要先确认铰接孔的内径与配套销轴的匹配度，再核对安装板的孔位尺寸是否适配现场安装位，同时要根据摆臂的摆动行程确认弯臂的轮廓不会与周边运动部件发生干涉，这类支撑座通常采用铸铁或者铸钢材质毛坯加工，也可采用铝合金材质做轻量化设计，适用于载荷不大、对自重有要求的工位，铰接孔内可根据使用需求加装铜套或者直线轴承，提升转动部位的耐磨性能，延长构件的整体使用寿命。
